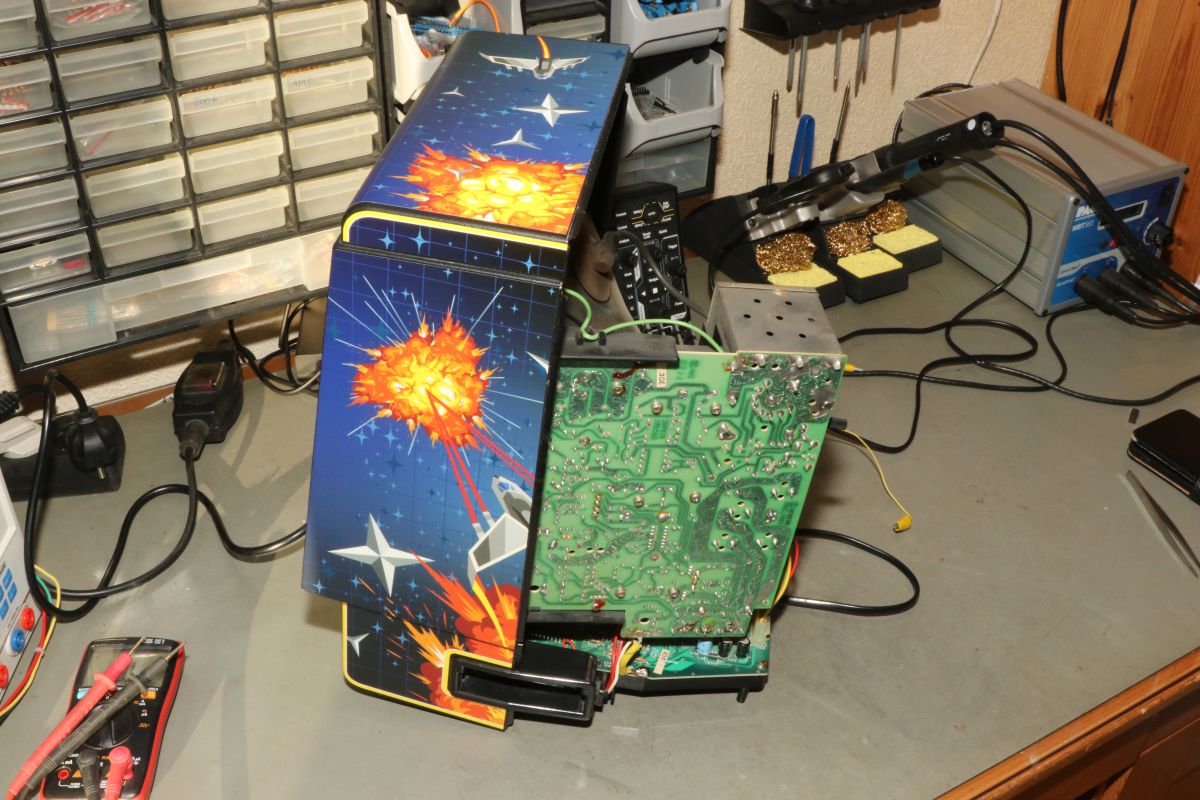

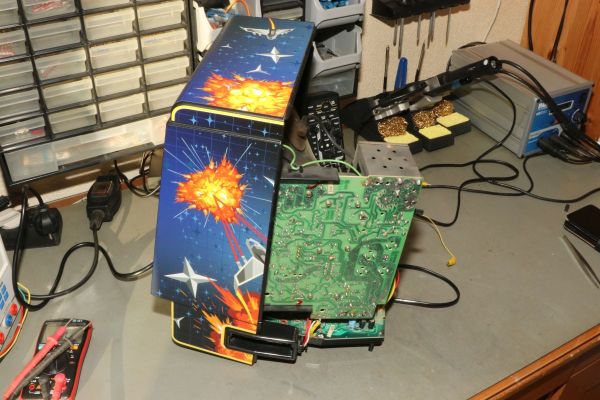

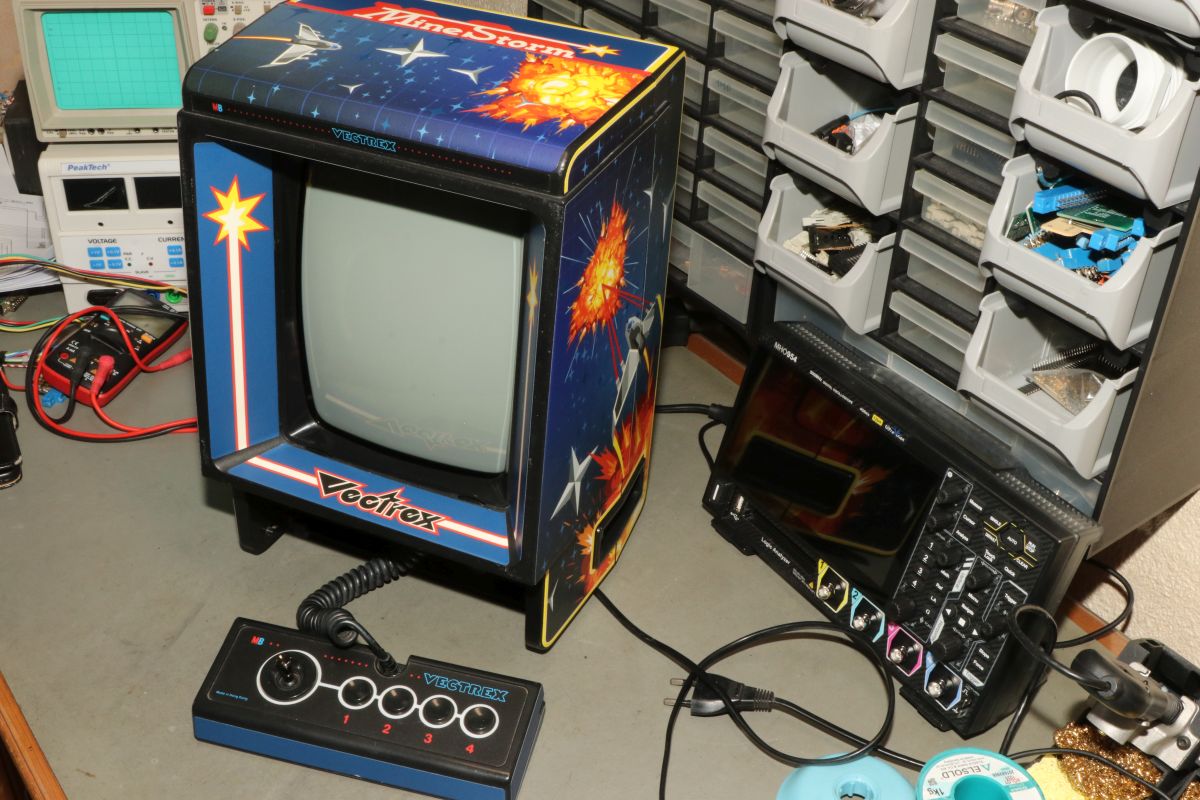

{Vectrex #26 - fast tot...} Und wieder mal Geschichten aus der Vektorwelt: eine Vectrex, die außer einem rythmischen Brummen nichts von sich gibt. Beeindruckend ist auch die Gehäusedeko, die ist zwar nicht original, sieht aber irgendwie cool aus.

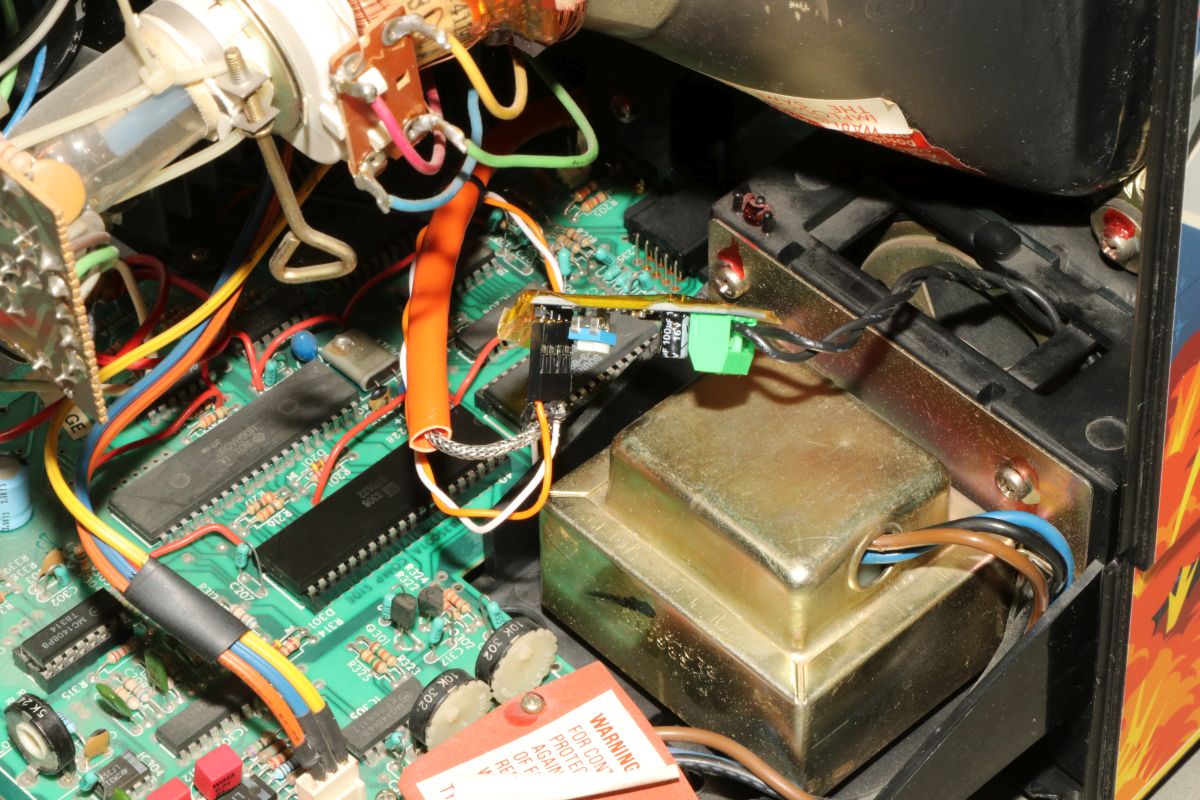

Der Besitzer hat bereits einen neuen Soundverstärker eingebaut, allerdings schlecht befestigt...

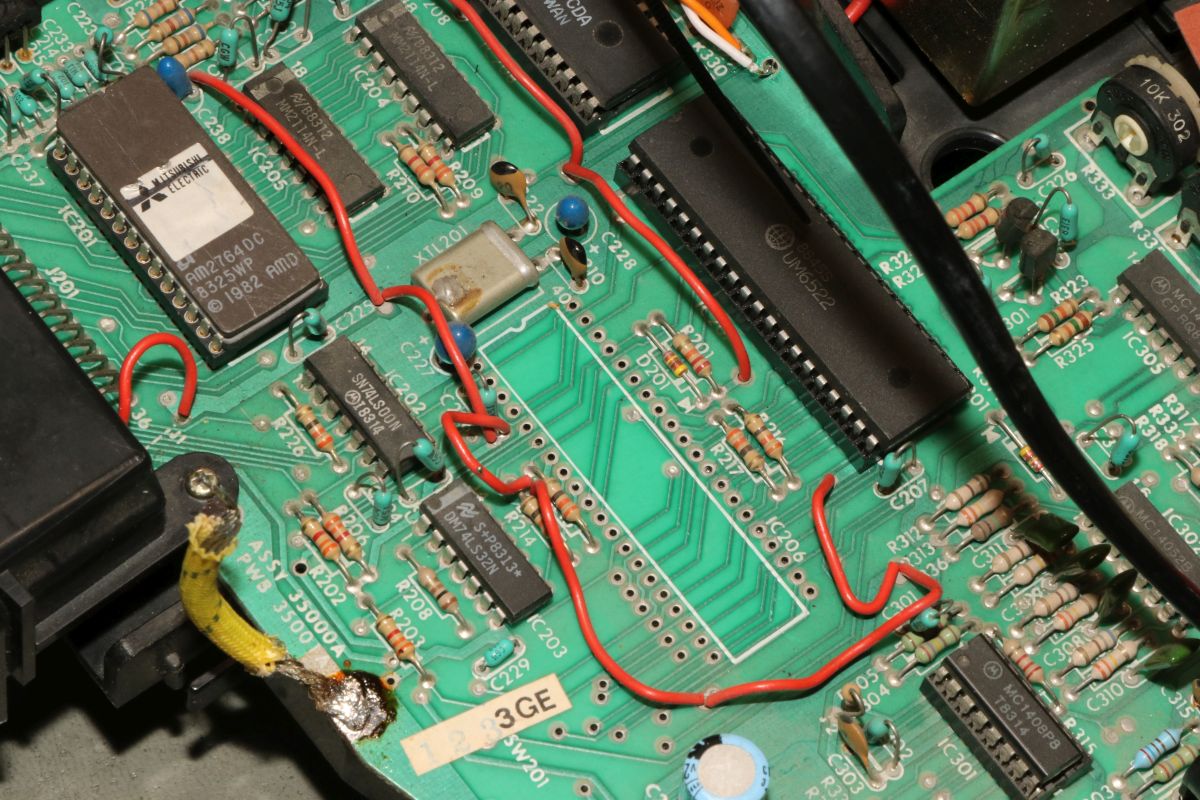

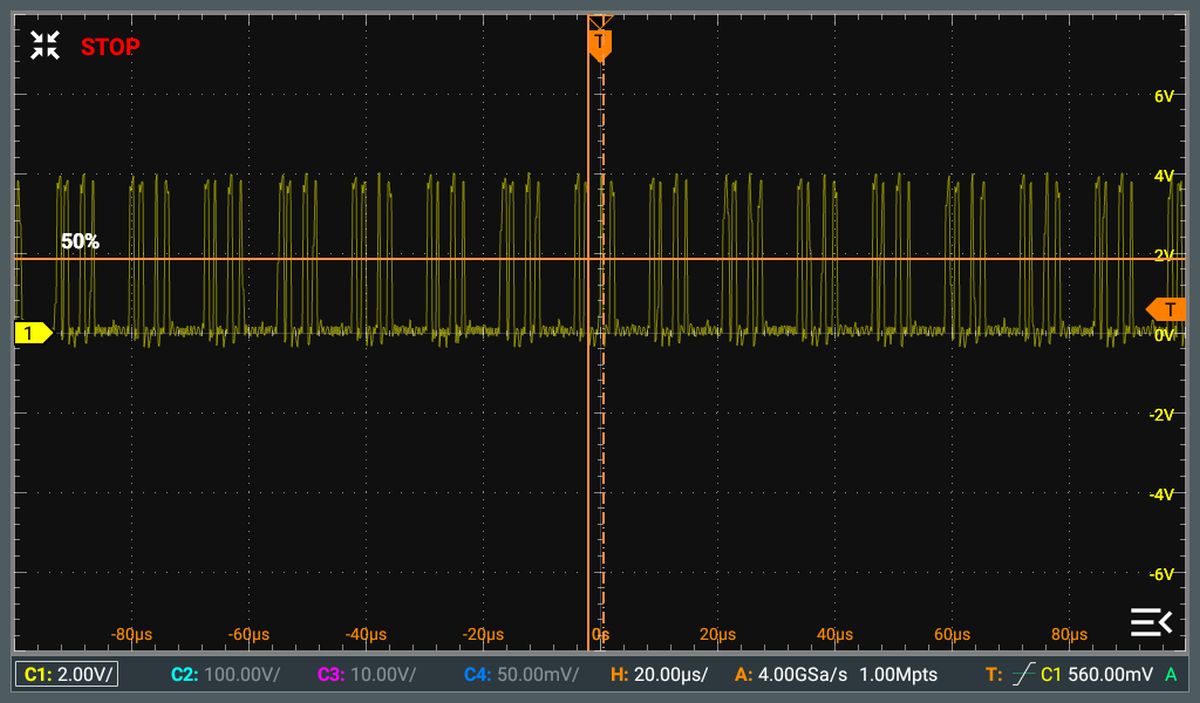

Der Datenbus sieht sehr gleichmäßig aus - zu gleichmäßig.

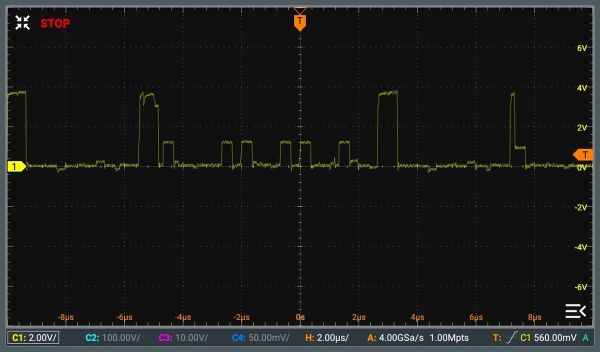

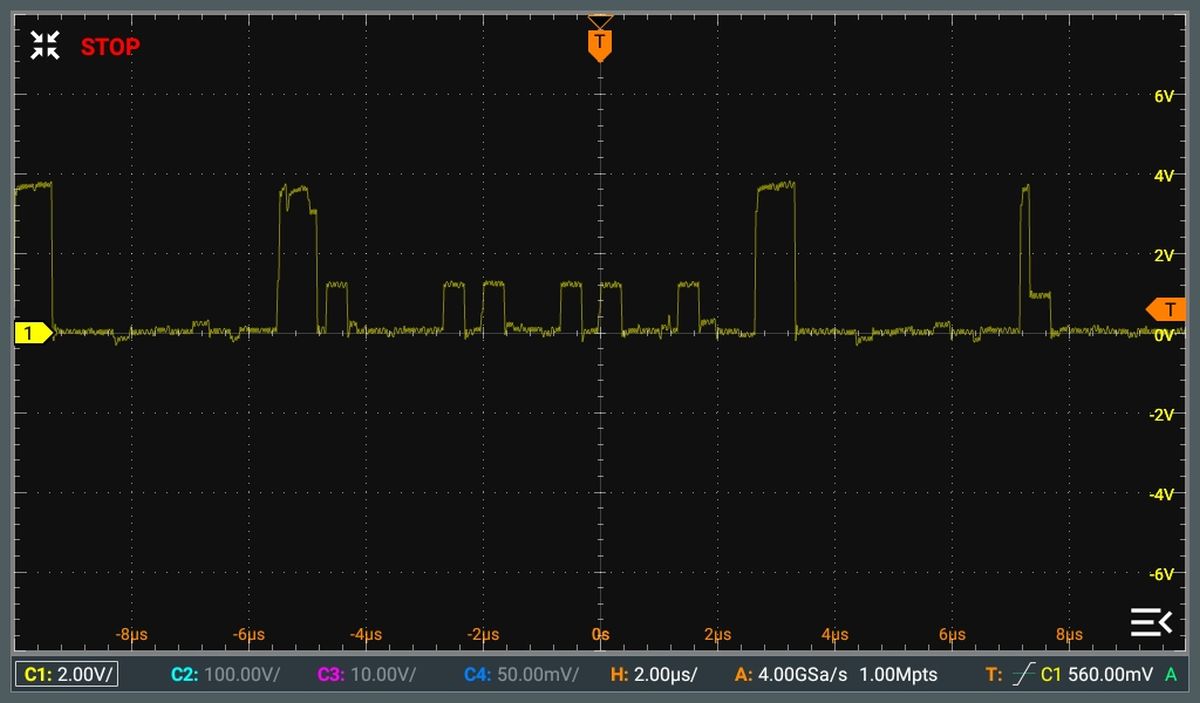

Und das hier geht ja mal absolut nicht: ungültige Logikpegel. Das kann so nicht funktionieren! Aber wer ist der Verursacher?

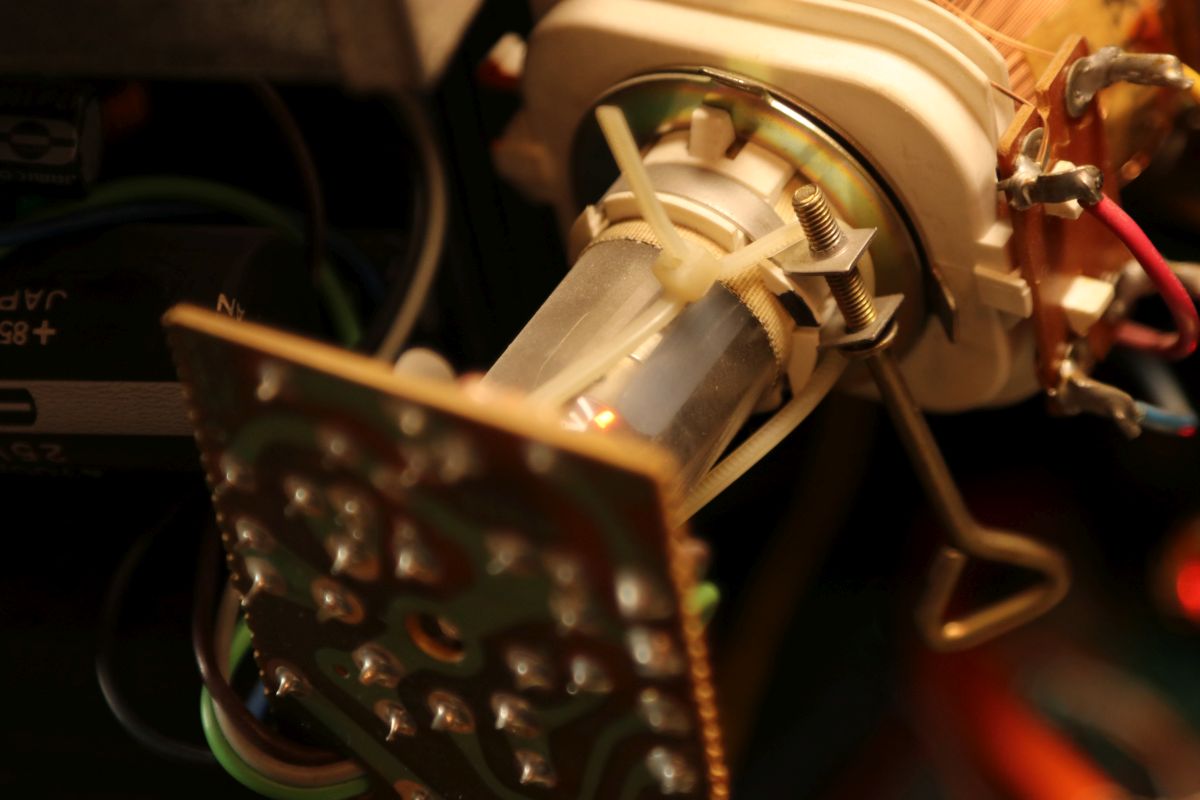

Die Spannungen funktionieren alle - die Netzteilfunktion kann man auch am Glühfaden der Bildröhre erkennen - der Zeilentrafo läuft.

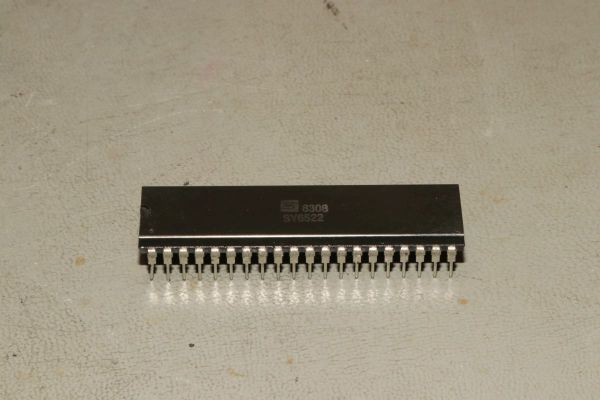

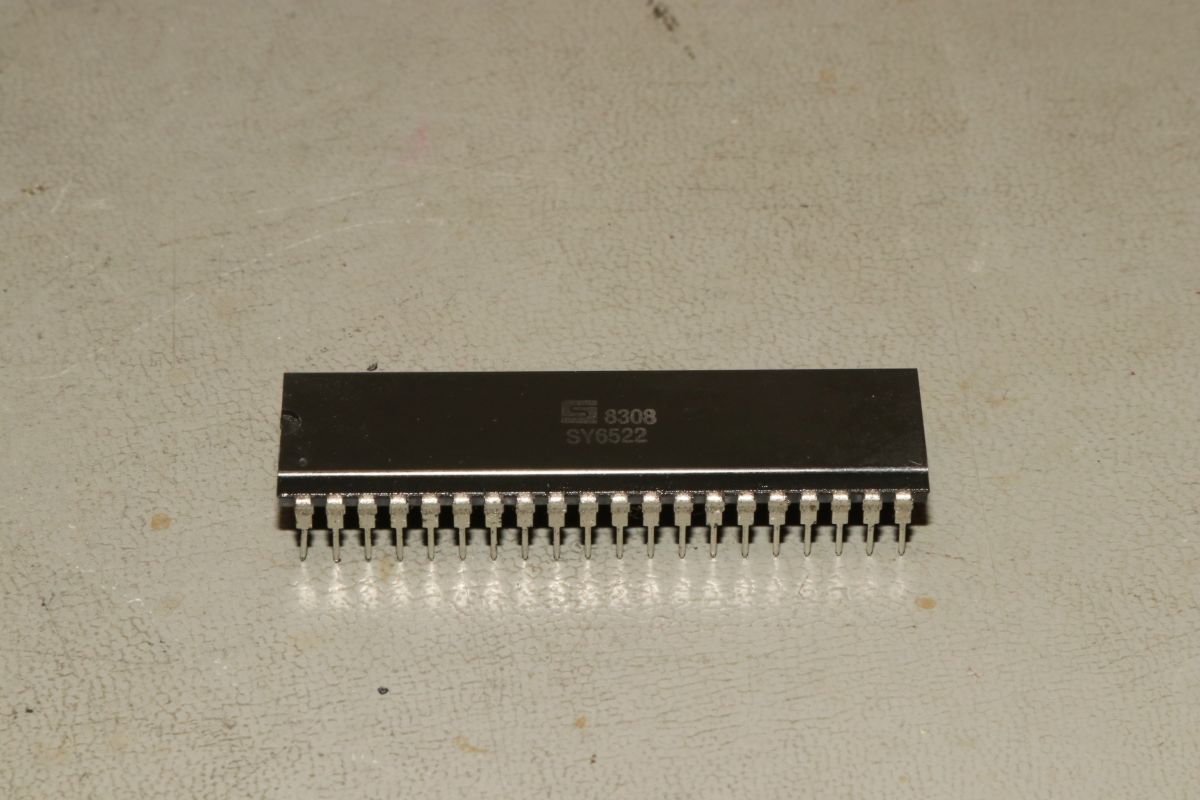

Die 6522 VIA geht oft kaputt - hier aber nicht. Der Test war einfach, der Baustein war gesockelt.

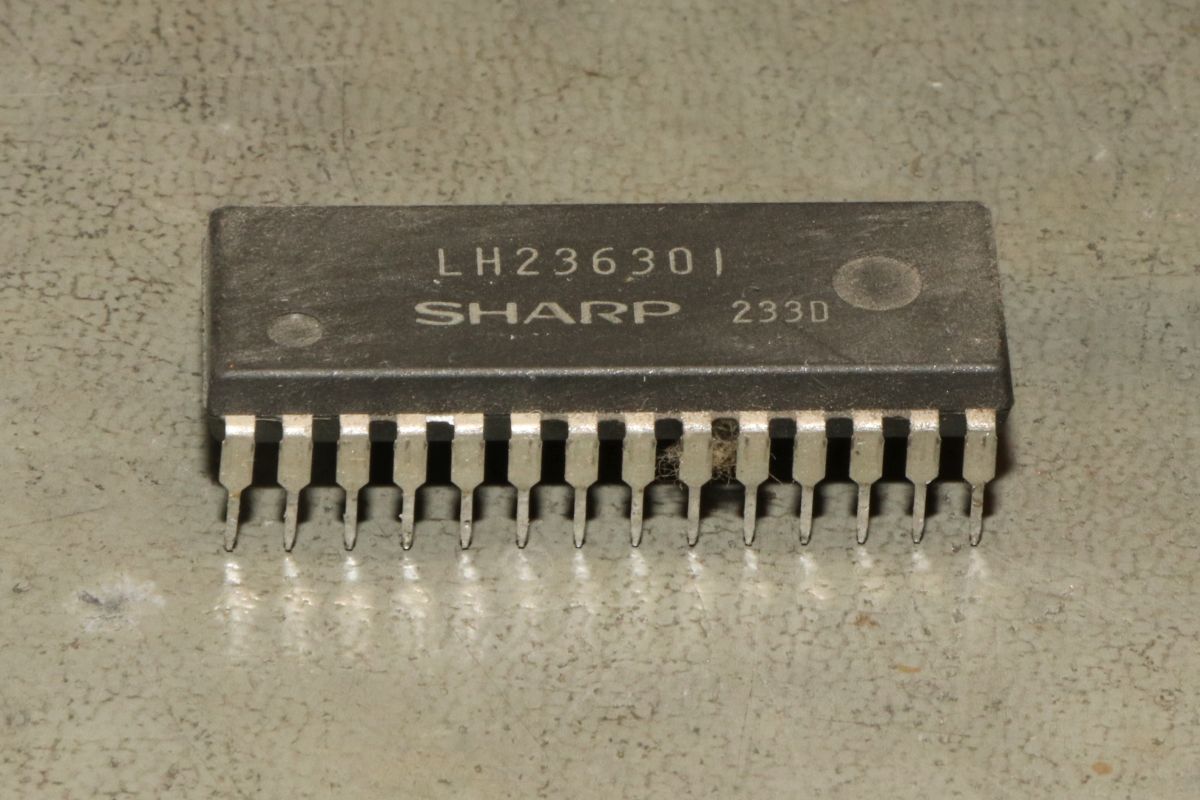

Kaputte ROMs hatte ich schon mehrere. Das ist allerdings eingelötet. Kein Problem für mich.

Das Original kann man durch ein EPROM ersetzen.

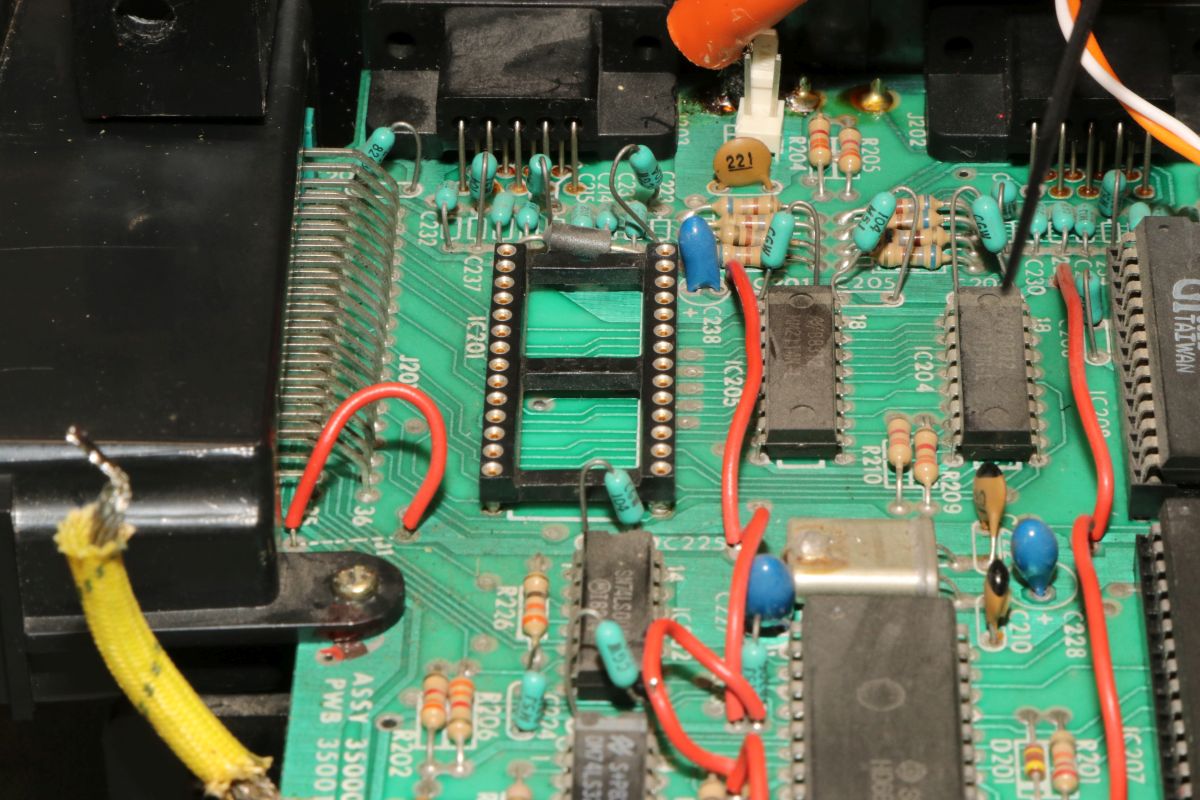

Wenn es denn gesockelt ist...

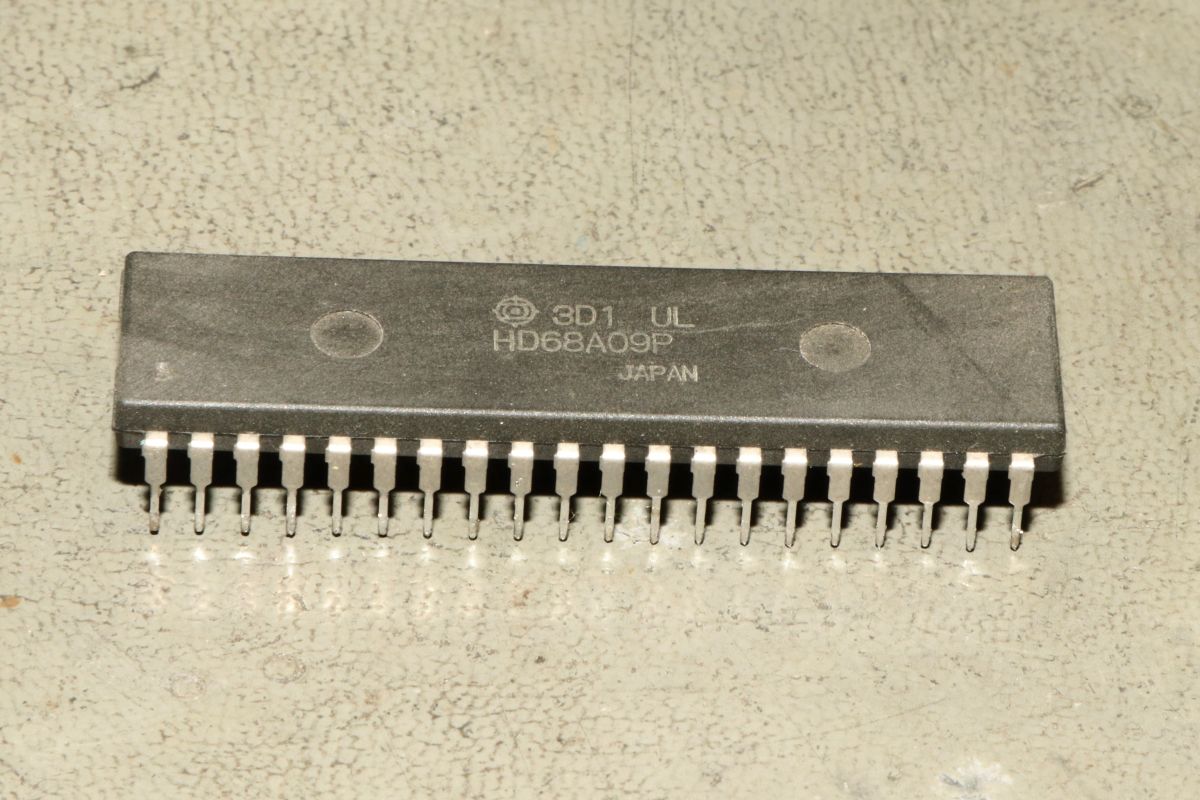

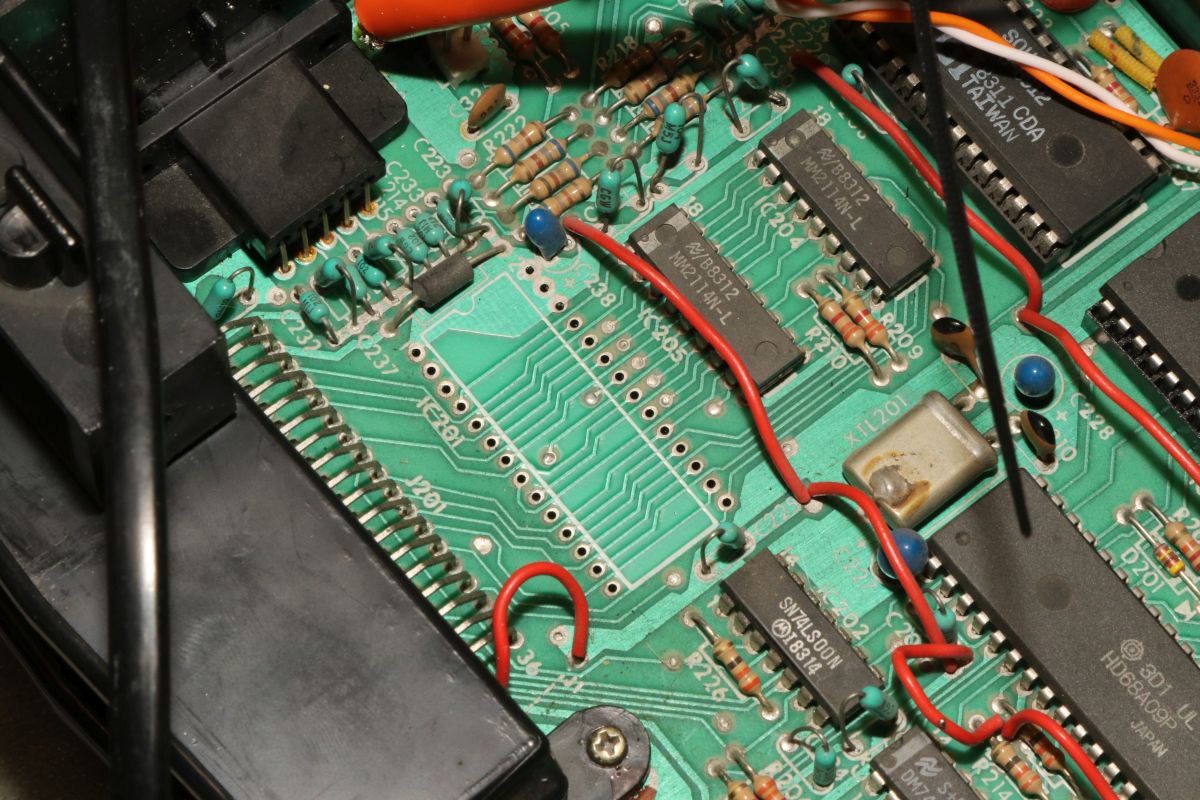

Daran lag es aber auch nicht - das Gerät bleibt leblos, wie zuvor. Mal sehen, was mit der CPU ist - die 40 Pins brauchen schon etwas Zeit, bis sie ausgelötet sind.

Das Teil ist ziemlich tot - der Ersatz läuft.

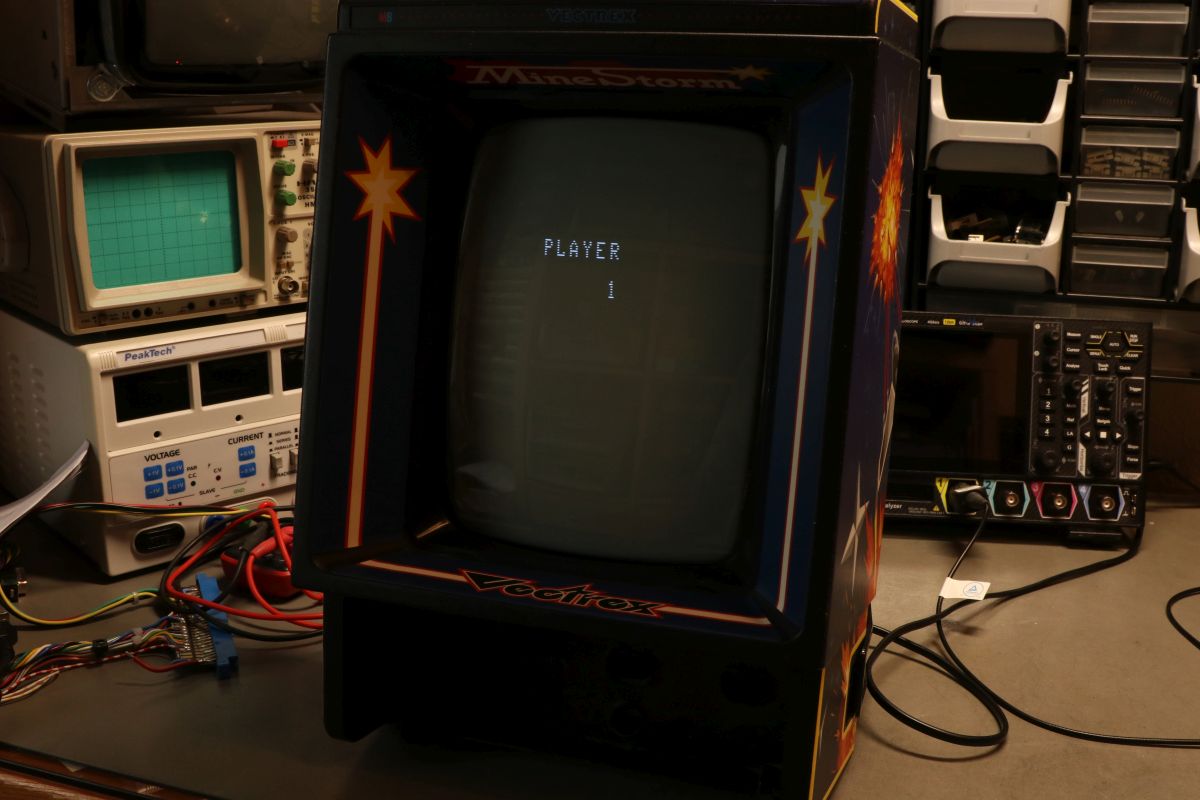

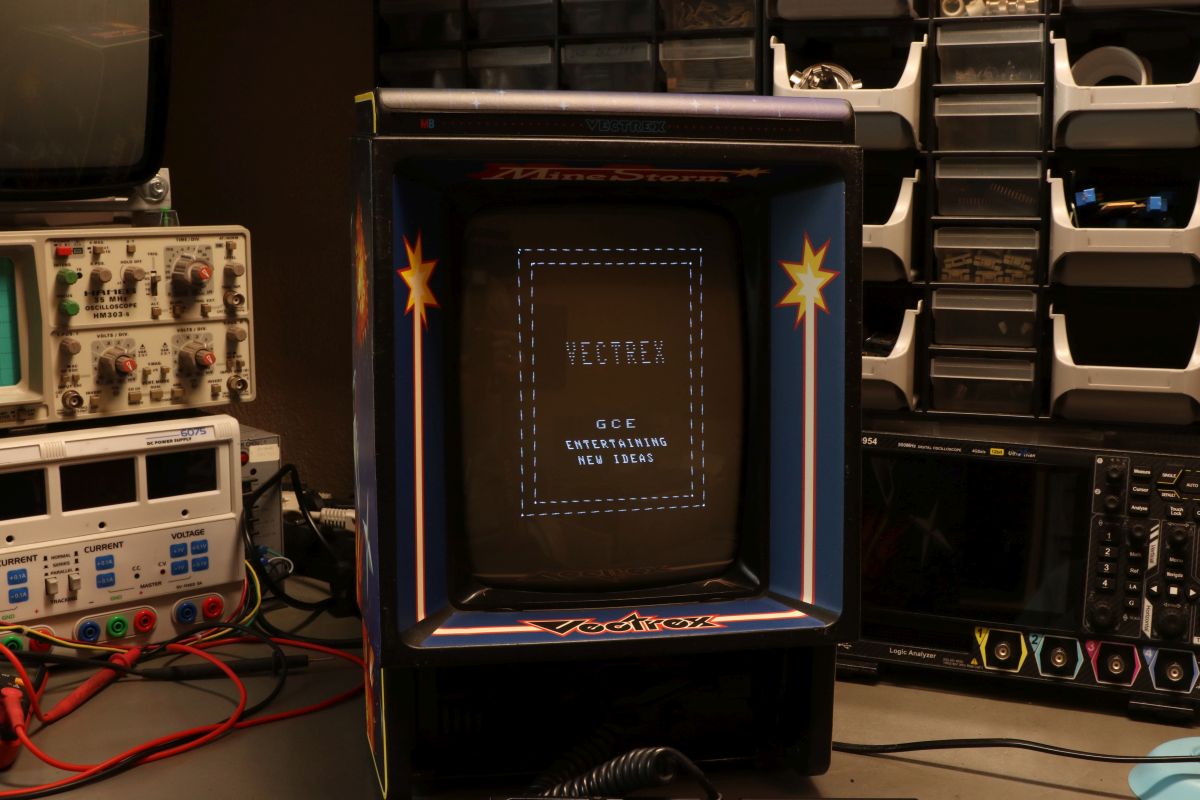

Das Spiel startet und hängt sich dann auf. Was soll das denn?

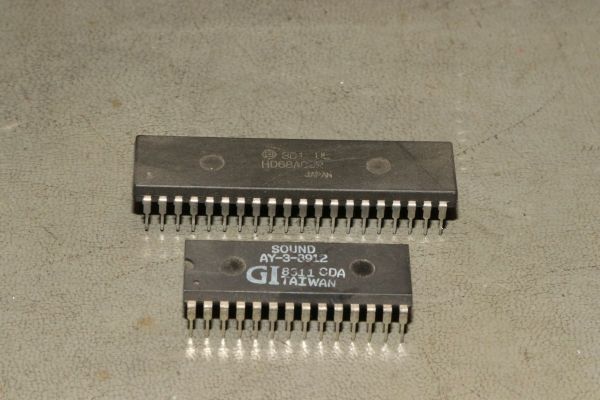

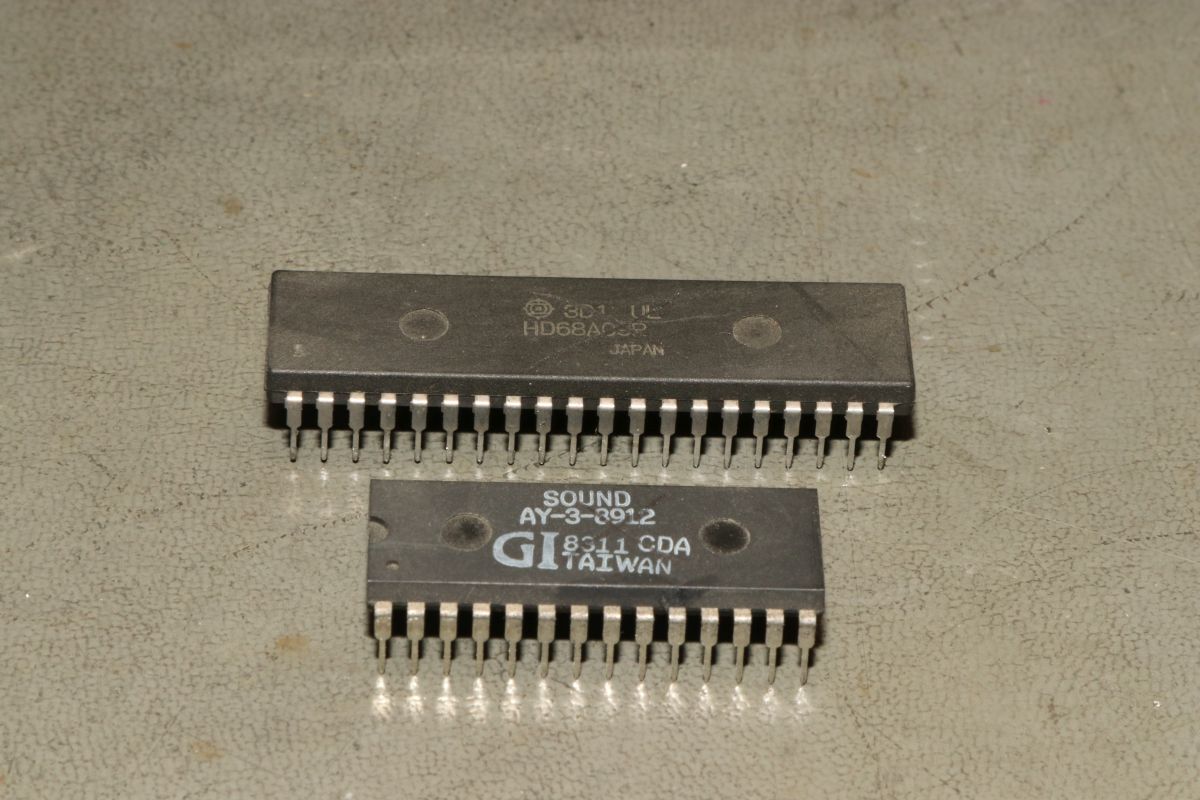

Die RAMs habe ich eigentlich nicht in Verdacht - zumal der Fehler auf allen 8 Datenleitungen aufgetreten ist. Ein präventiver Tausch verbessert die Situation auch nicht. Ein instabiler Ton beim Einschalten bringt mich auf die richtige Spur: der letzte Teilnehmer am Datenbus ist auch "etwas" defekt: der AY-3-8912 Soundbaustein!

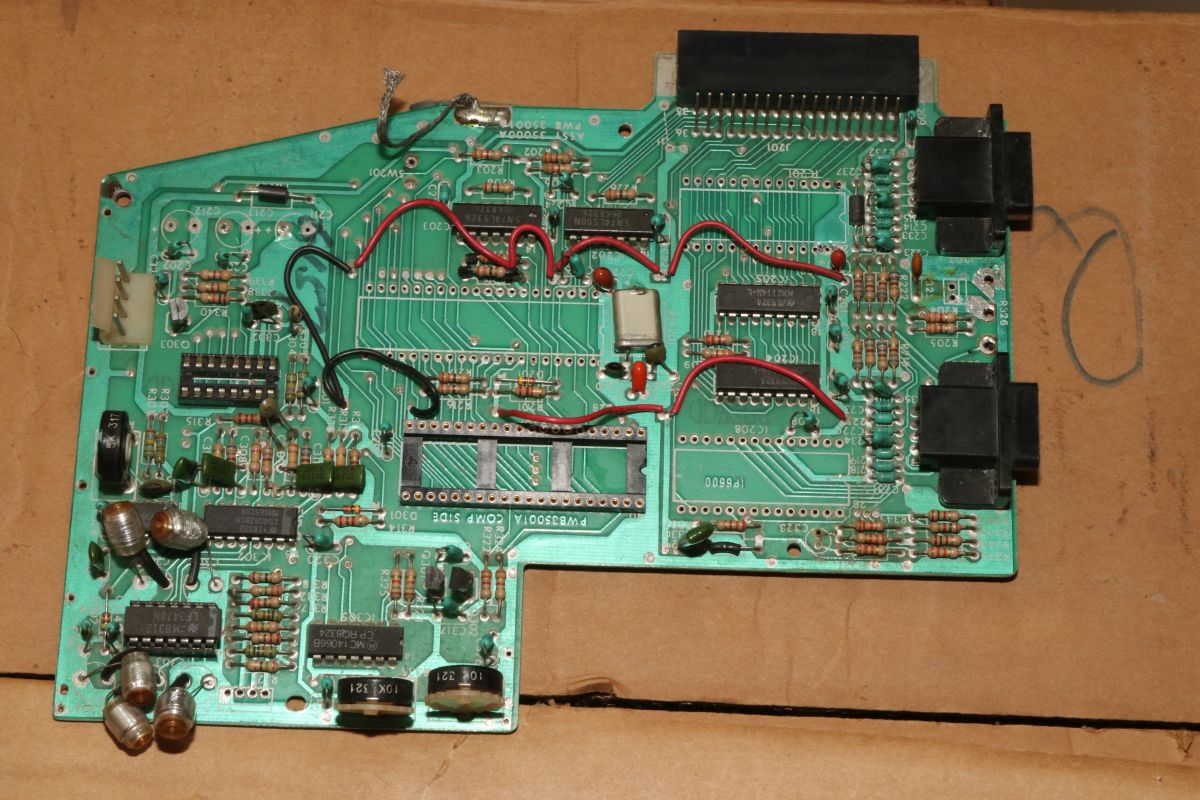

Meine Schlachtplatine für Ersatzteile ist jetzt aber wirklich leer...

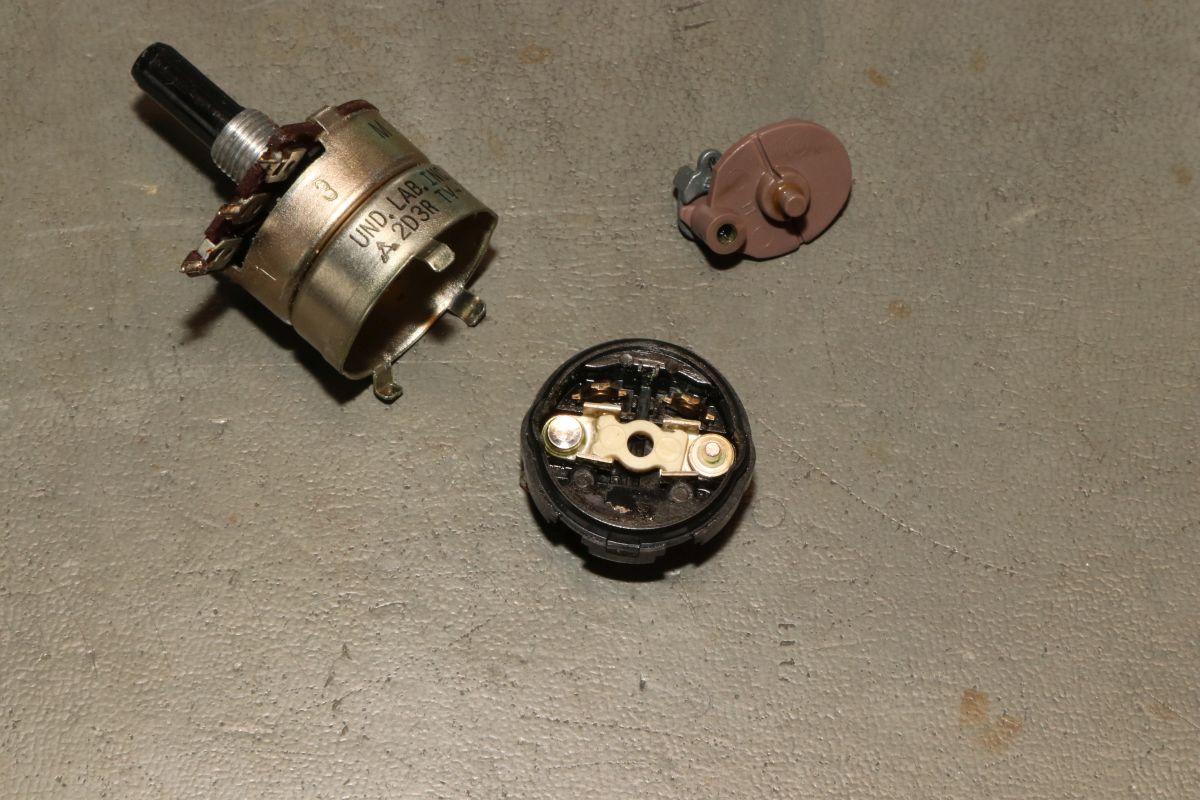

Und dann war dann noch der obligatorische Schalter.

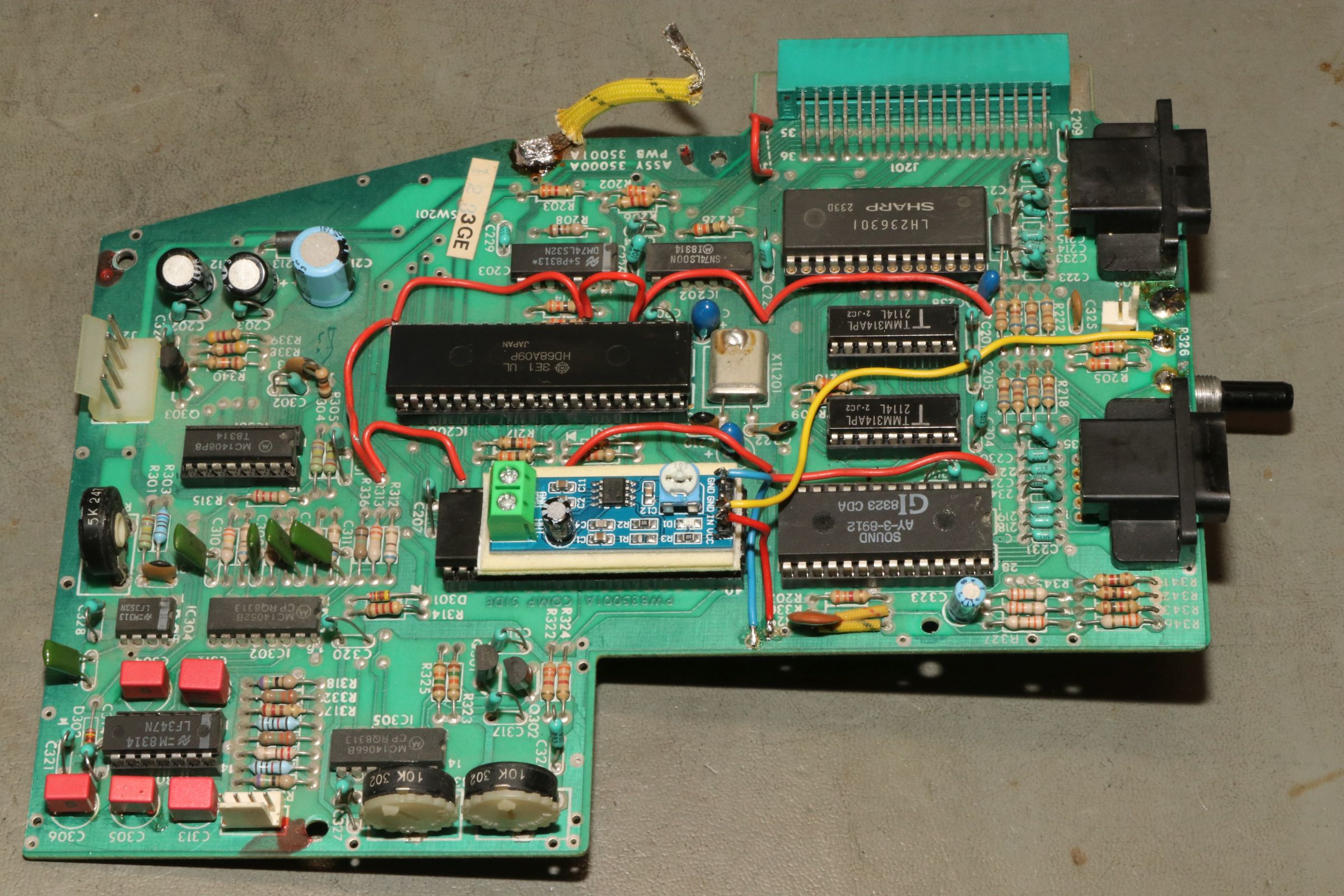

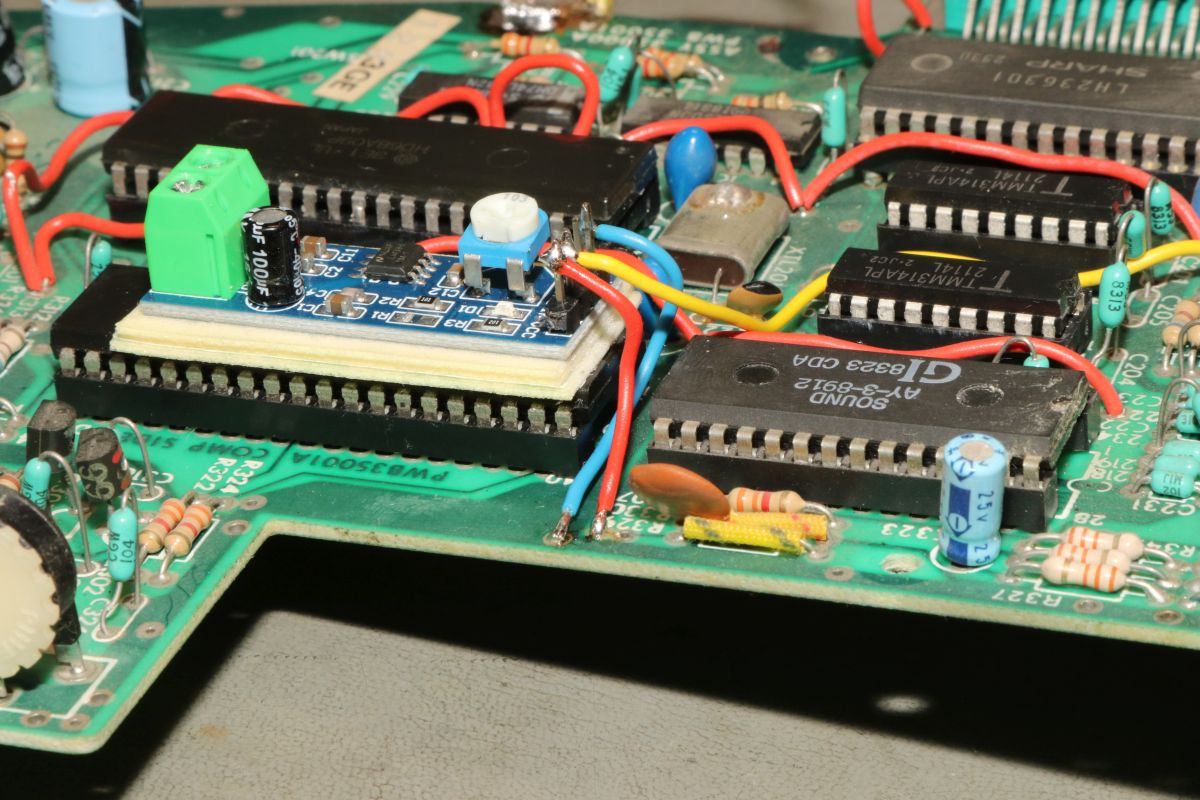

Die kleine Verstärkerplatine passt perfekt auf die VIA. Die Kabel lassen sich so völlig problemlos anlöten und nichts fliegt irgendwo herum.

Doppelseitiges Spiegelklebeband isoliert und klebt gleichzeitig...

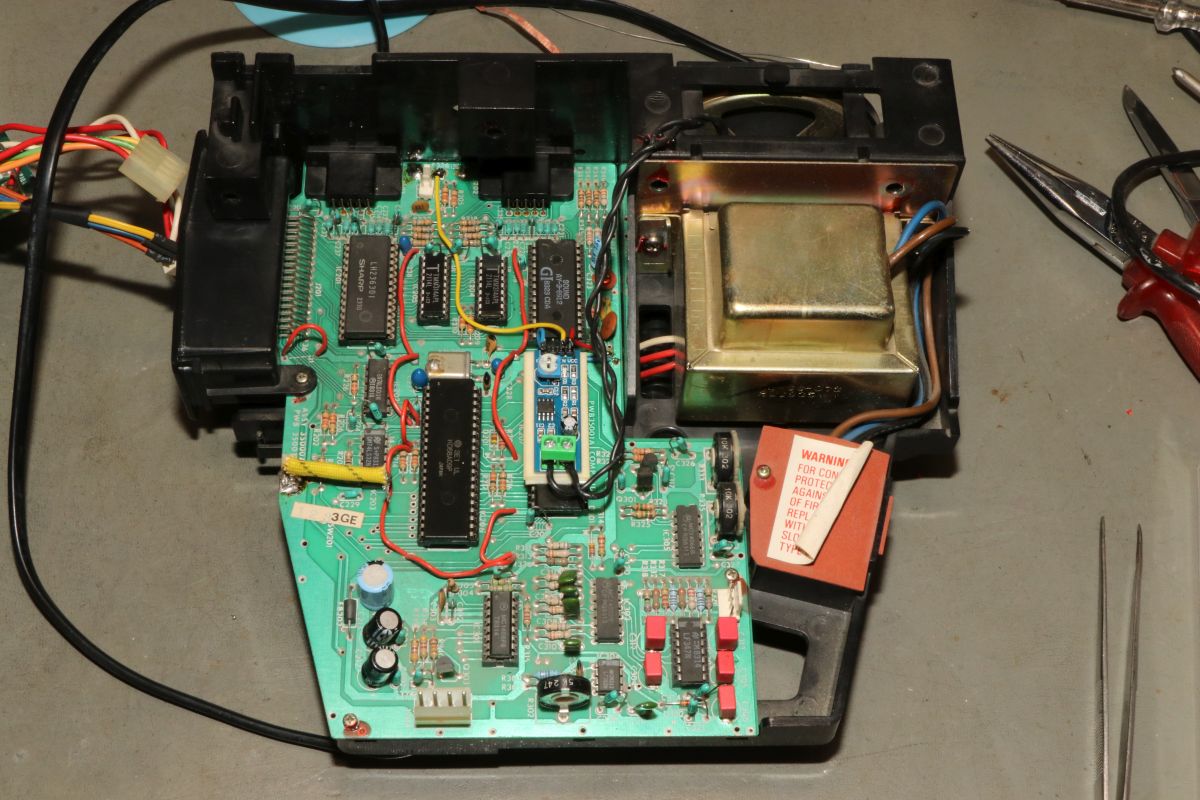

So passt das super in die originale Halterung.

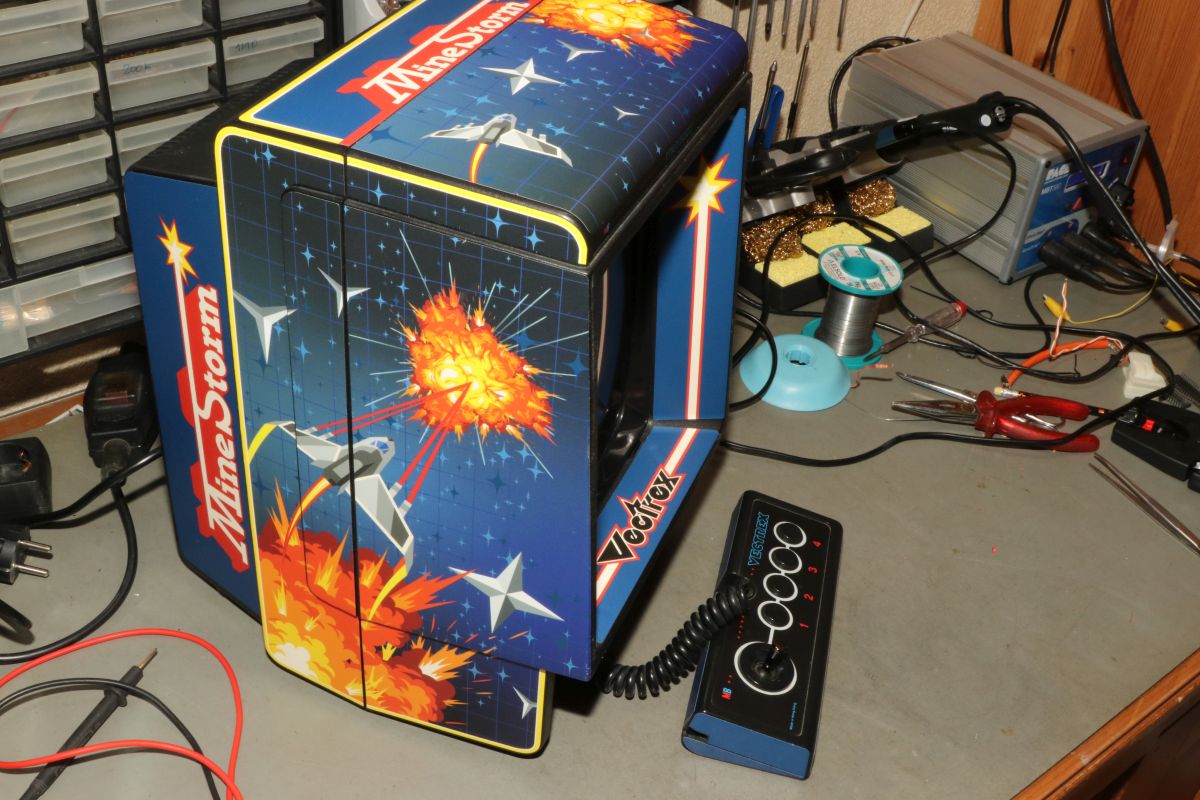

Cooles Design! Gefällt mir irgendwie - bei meinen eigenen Vectrexen würde ich das aber nicht haben wollen, ich bin da eher so der Originalheimer. Und nein, eine präventive Elkokur benötigt auch dieses Gerät nicht! Never change a running system.

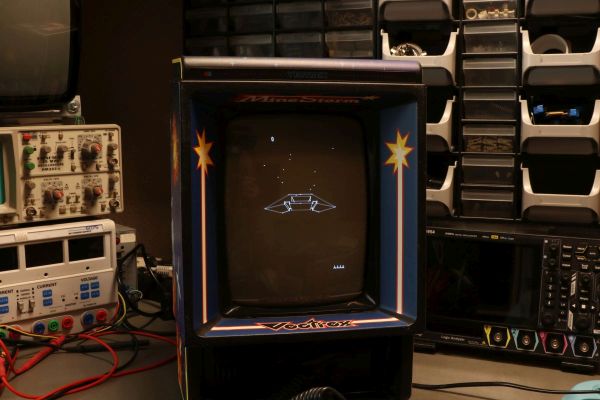

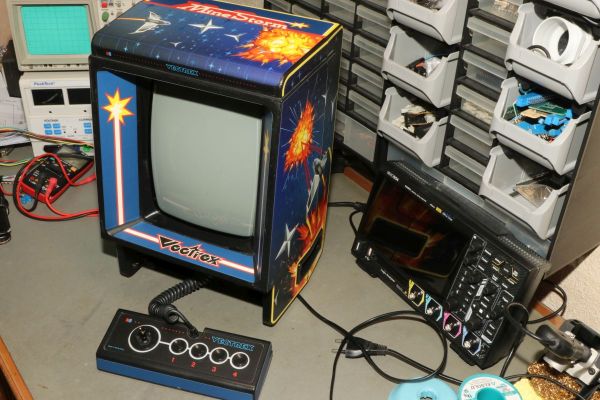

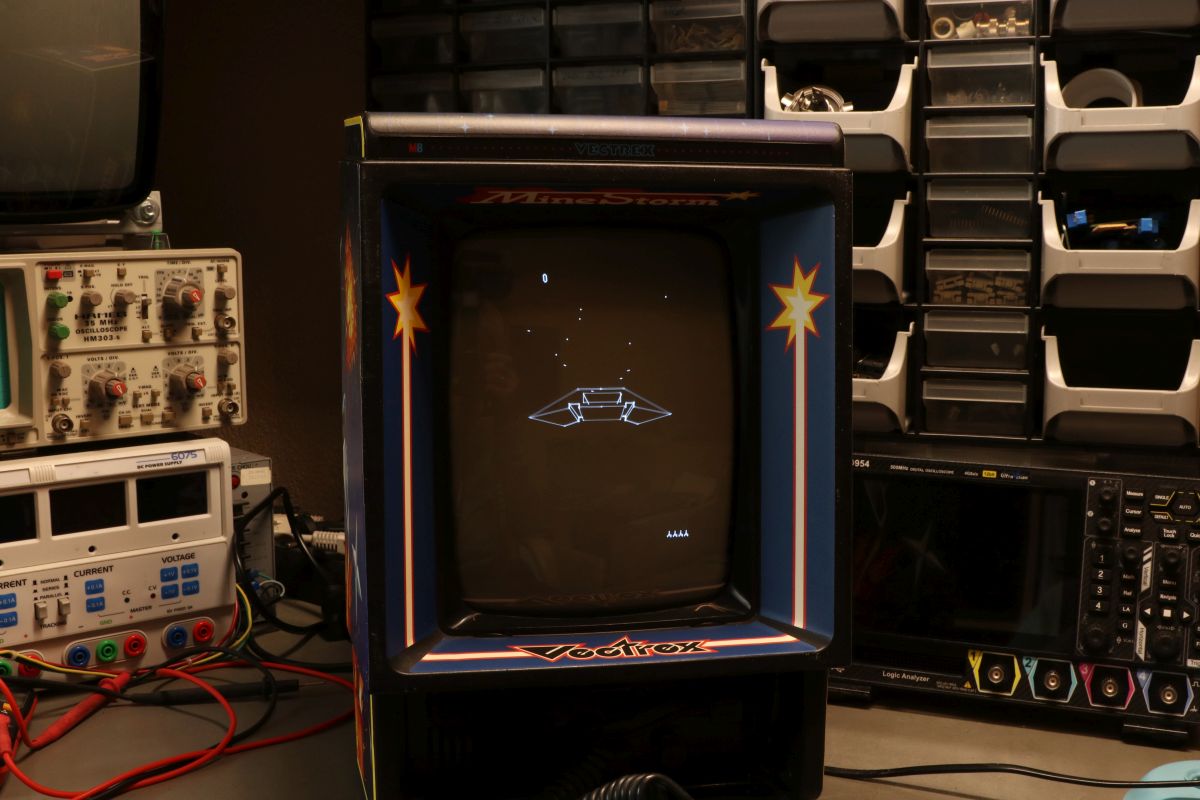

Schön, dass auch dieses Gerät jetzt wieder einwandfrei läuft. Und auch schön, dass ich wieder einmal ein neues Fehlerbild kennen lernen durfte.
