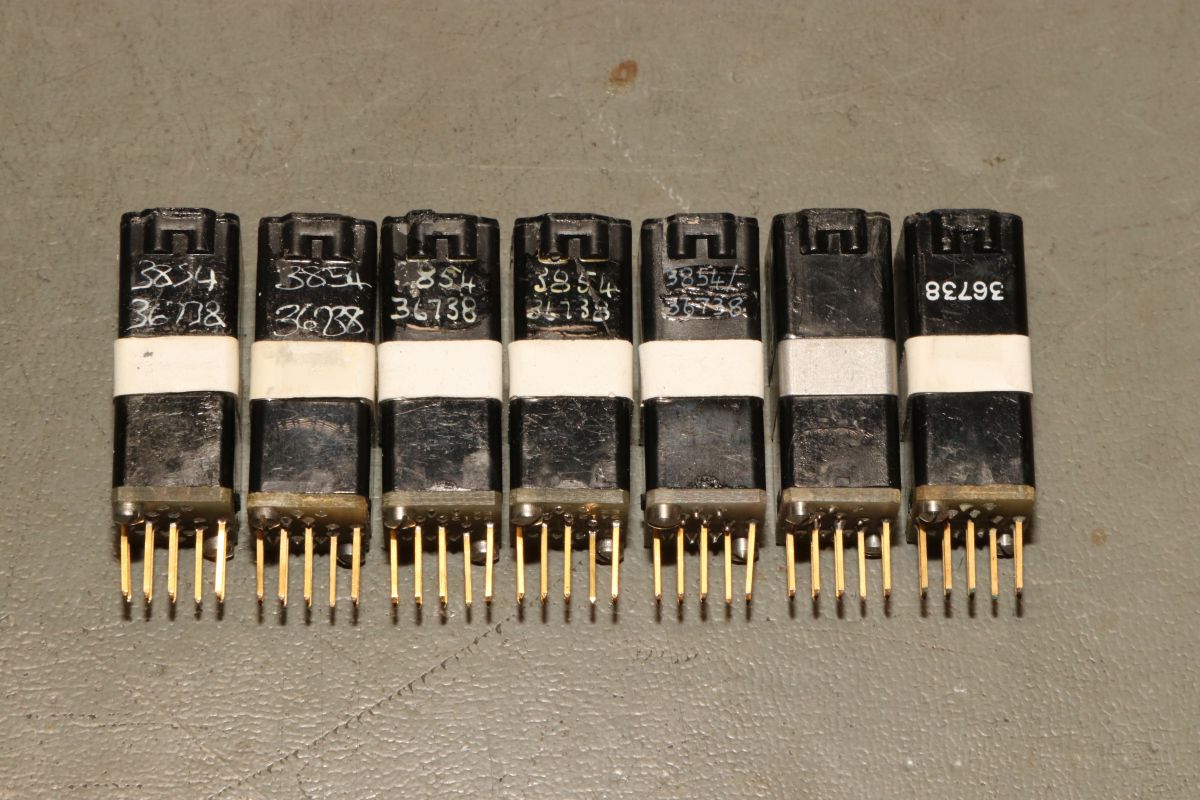

{36738 Fiber Optic Display} Mich erreichte wieder einmal eine echte Seltenheit: ein Satz 36738 Fiberoptik-/-Segment-Anzeigen. Neben Edge-Lit- und Projektions-Displays waren diese Wunderwerke eine weitere Möglichkeit, mit maximalem technischen Aufwand minimale Ergebnisse zu erzielen. Es wäre mal interessant zu erfahren, welchen Preis man heute für ein solches Produkt zahlen müsste.

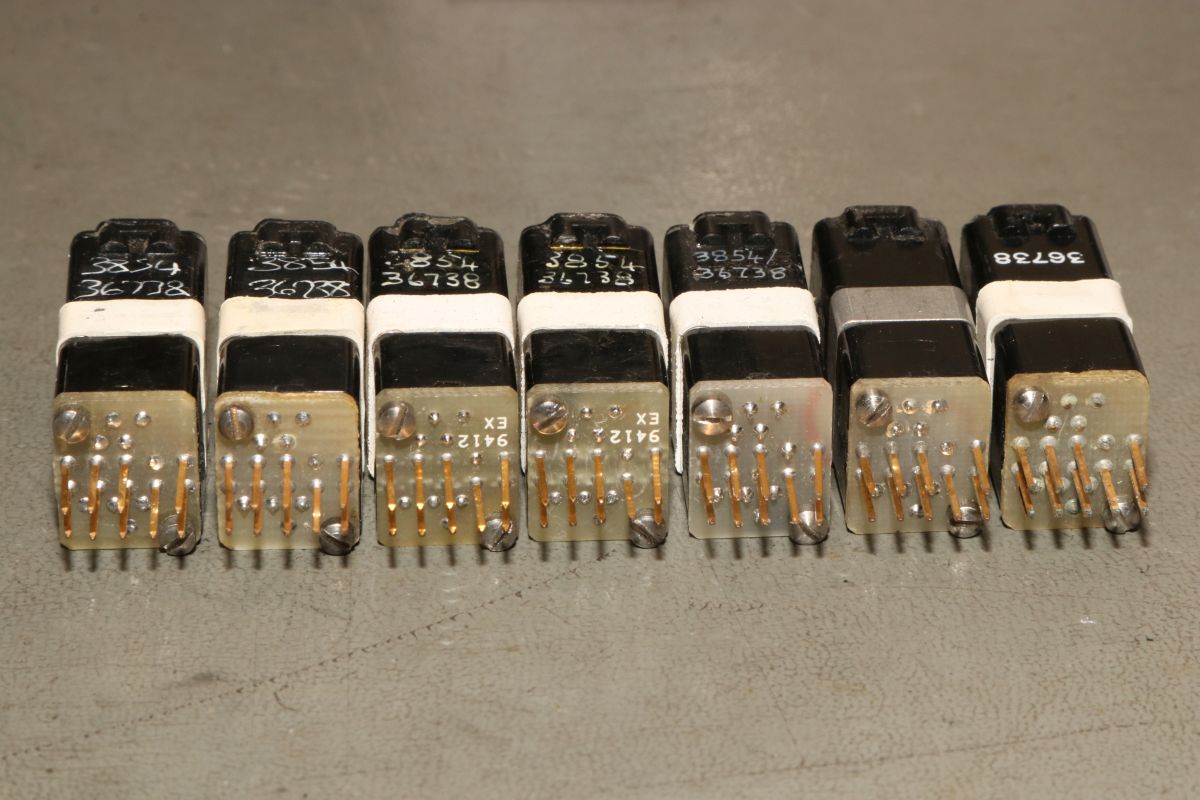

Von hinten unspektakulär...

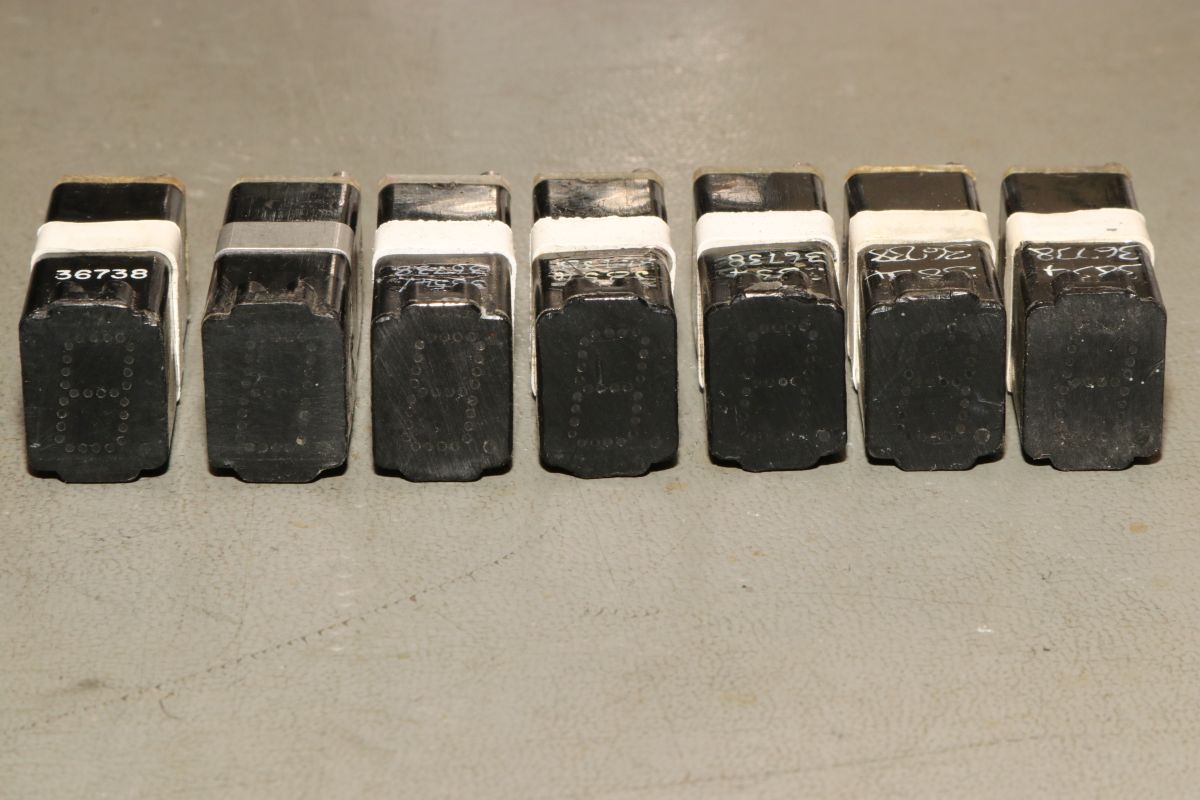

... dafür lässt sich von vorne bereits die Funktionsweise erahnen. Lichtleiterbündel sehen einem entgegen.

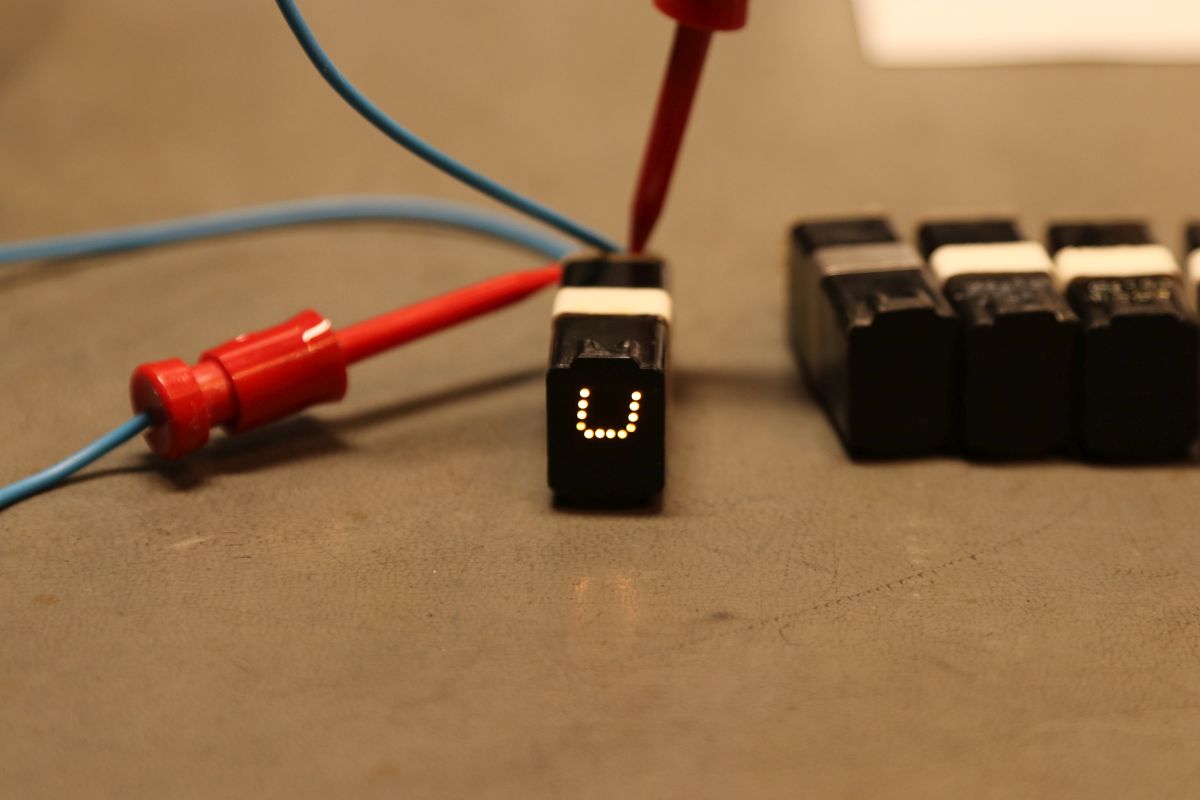

Wenn man 5V anlegt, leuchten die Segmente. Eine Polung ist nicht notwendig, hier handelt es sich um Glühlämpchen.

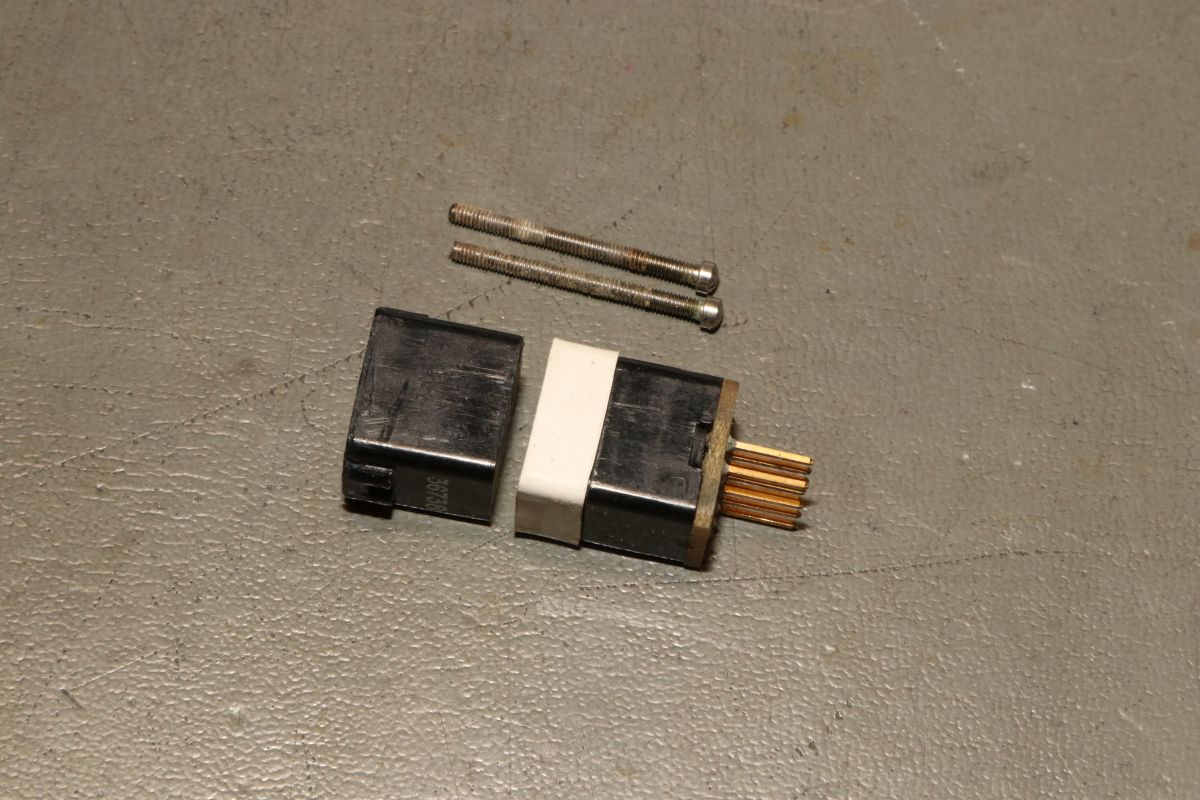

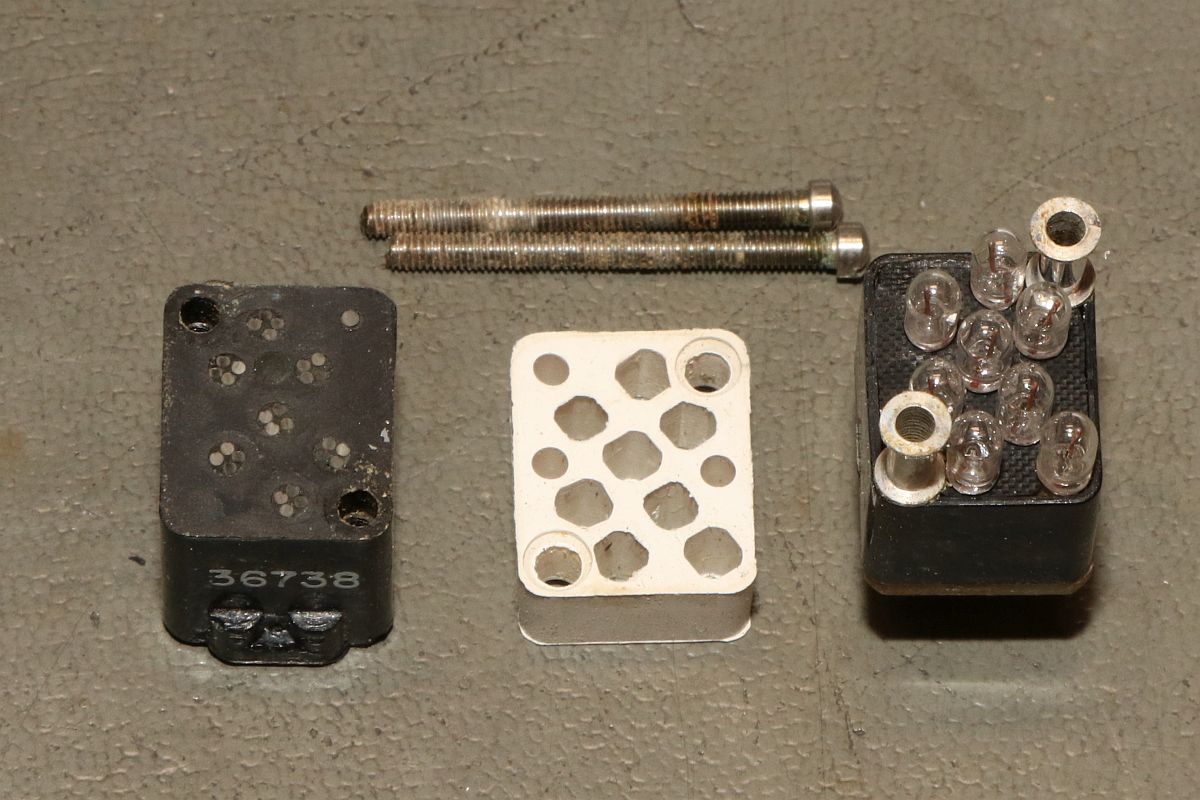

Das Display ist demontierbar:

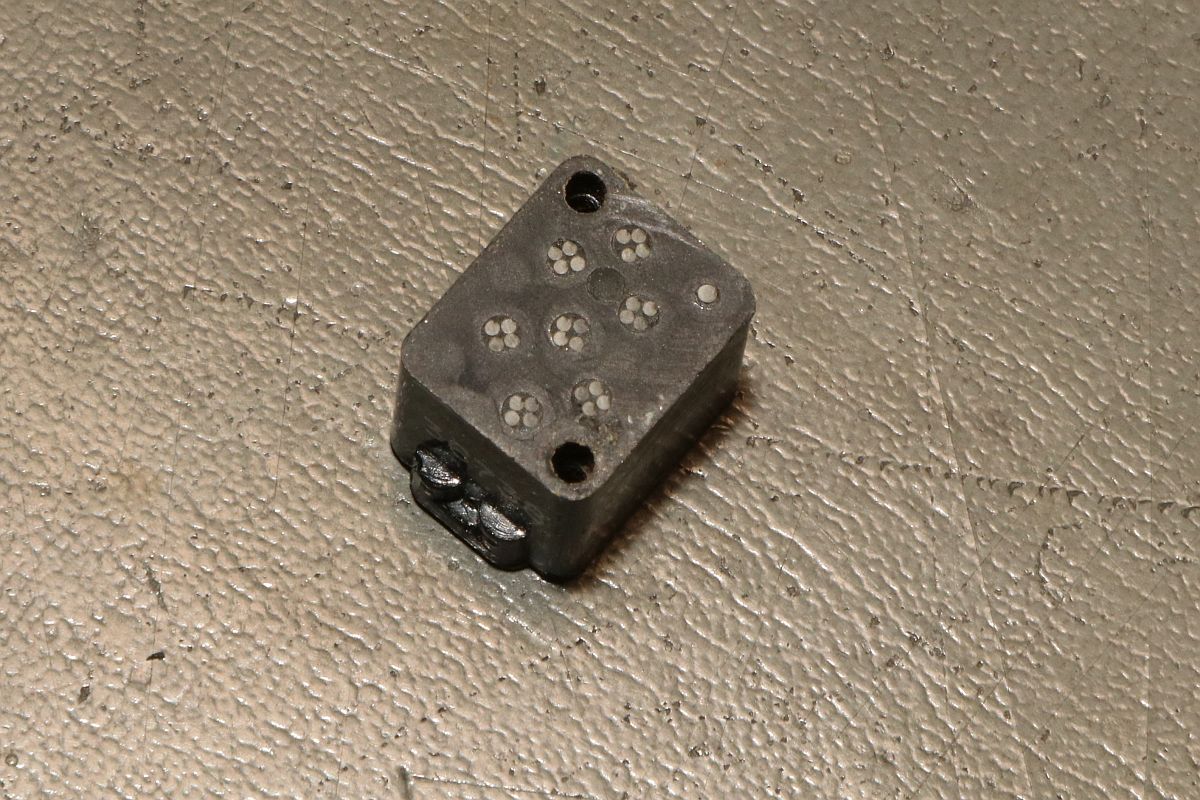

Der vorderste Block enthält die vergossenen Lichtleiterbündel, die von den entsprechenden Lampen zu den Pixeln gehen. 4 Fasern sind für ein Segment zuständig. Der Dezimalpunkt bekommt nur eine einzelne dickere Faser spendiert.

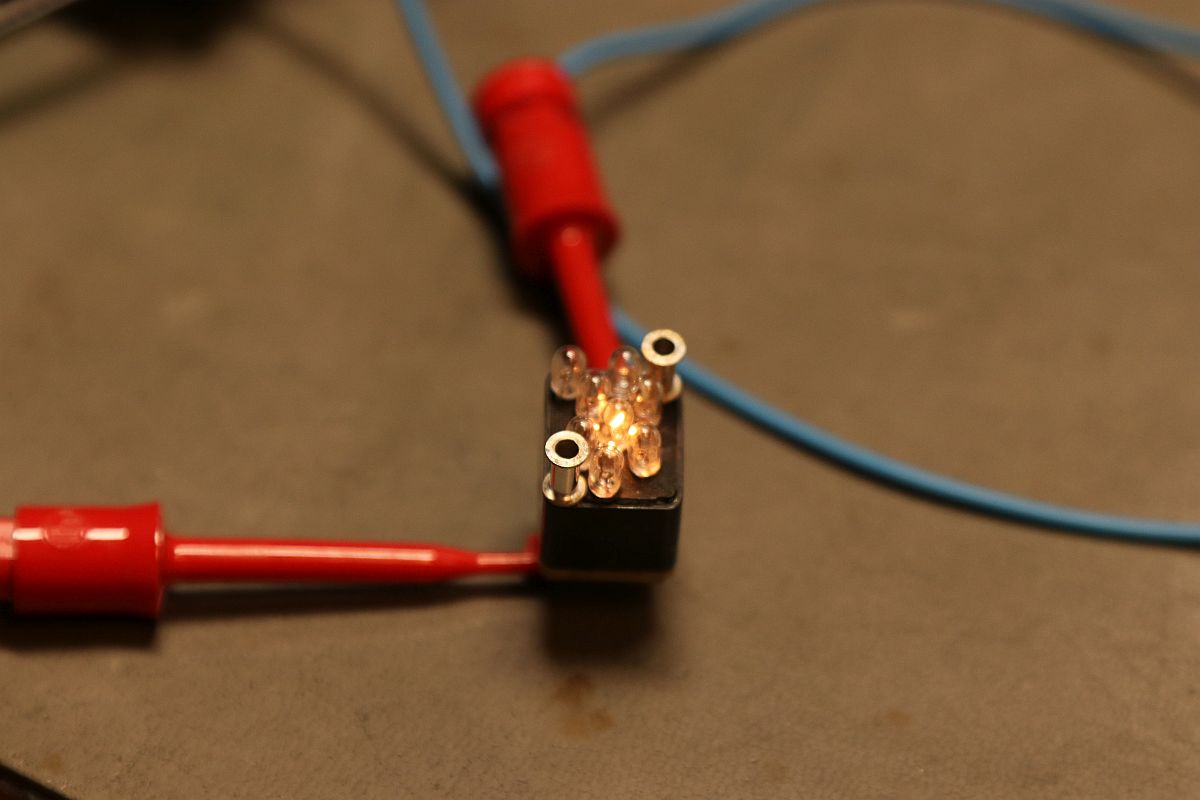

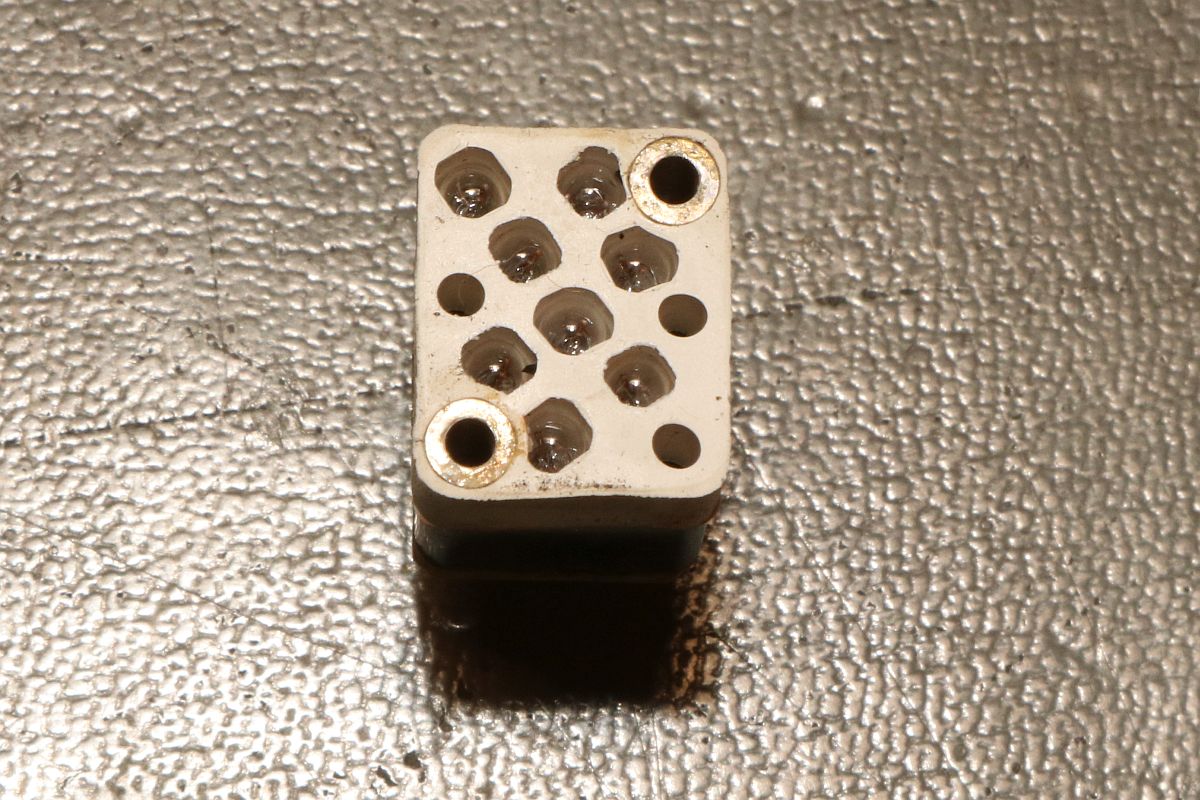

Die Glühlämpchen werden von einer Gummischablone gehalten.
Sehr aufwändig das System! Wie man bei dieser Variante an defekte Glühlämpchen herankommt, habe ich noch nicht herausgefunden.
Die Lampen sind nicht sehr hell, sie sollen aber ja auch lange Zeit halten!

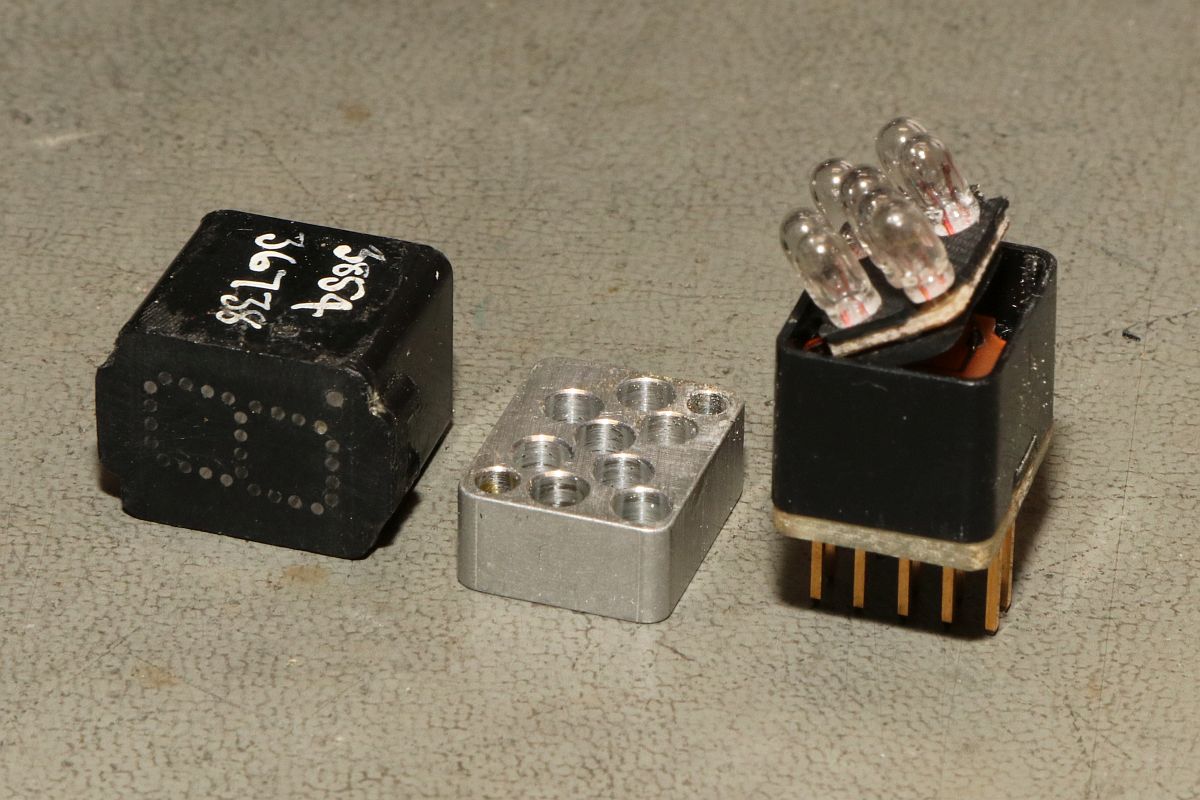

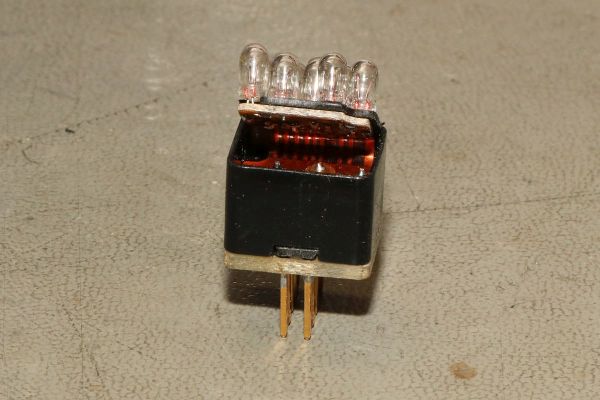

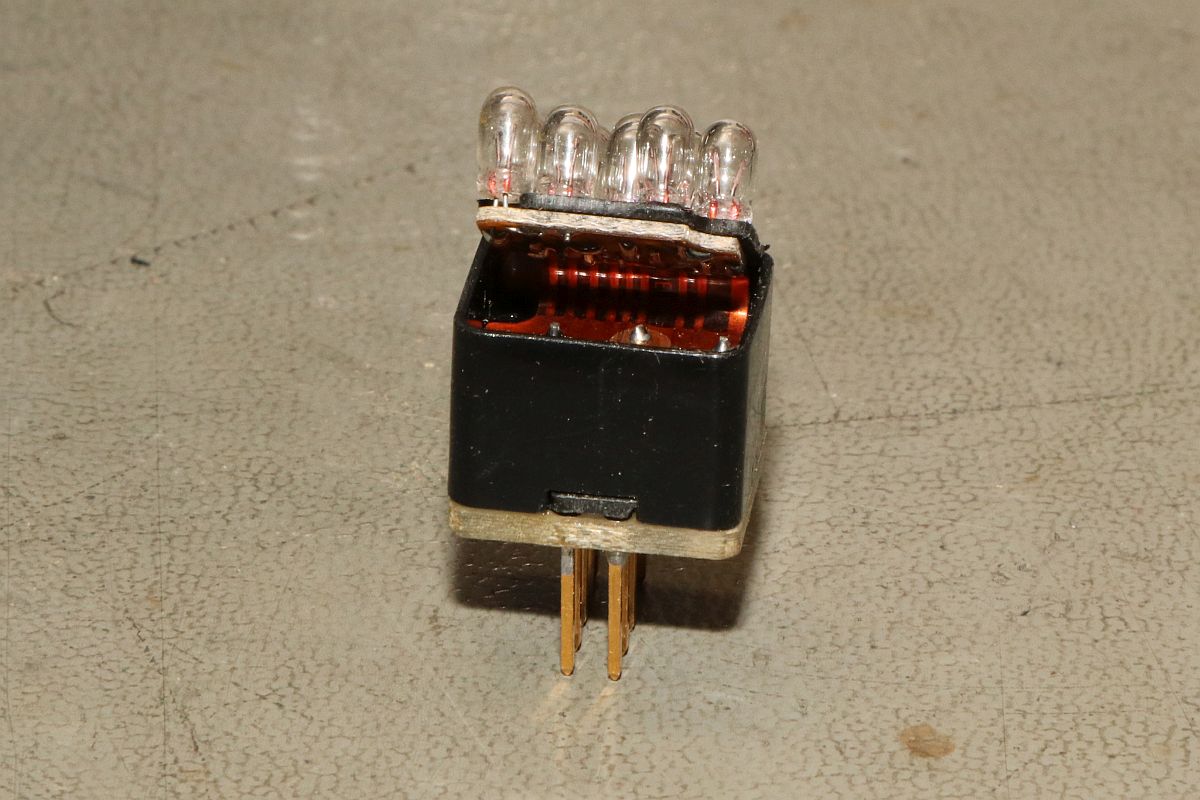

Die zweite Variante ist bereits deutlich verbessert: eine Aluminiumschablone trennt die Glühlämpchen und das Lampenmodul ist über eine flexible Leiterplatte verbunden. Ich wußte nicht, dass diese Technologie schon so früh zum Einsatz kam.

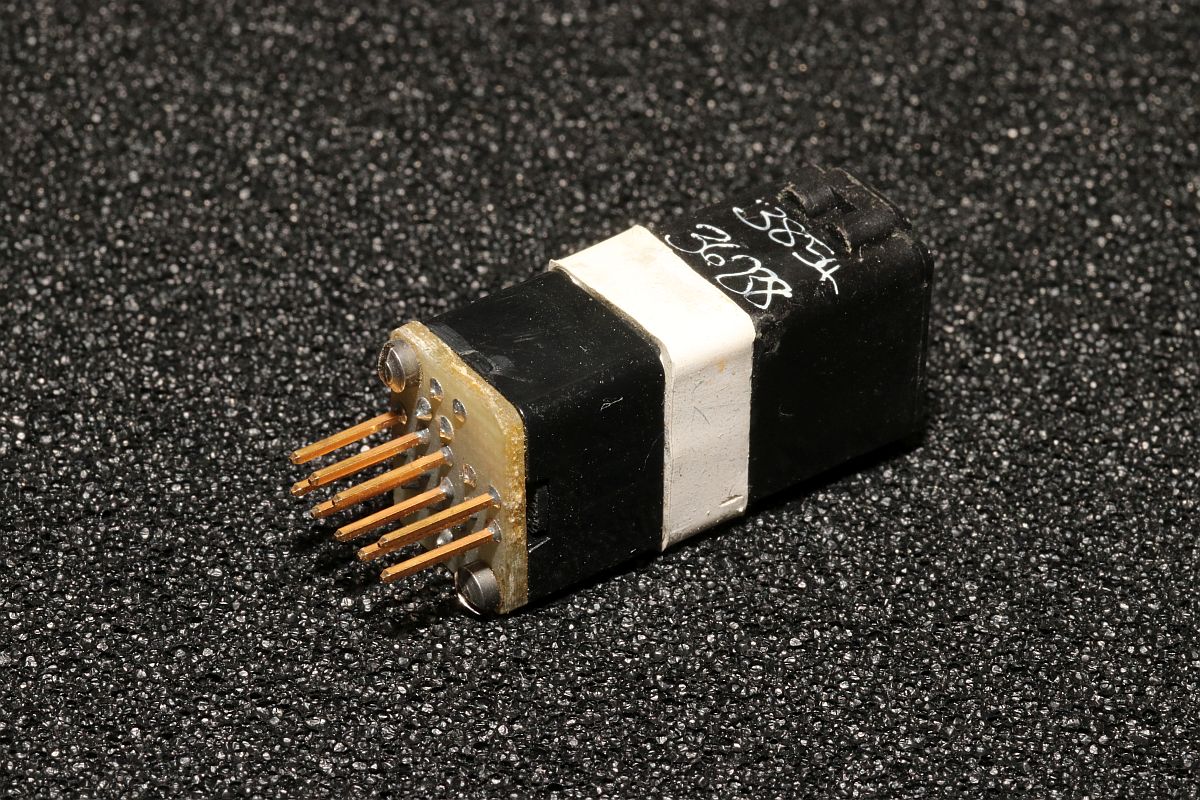

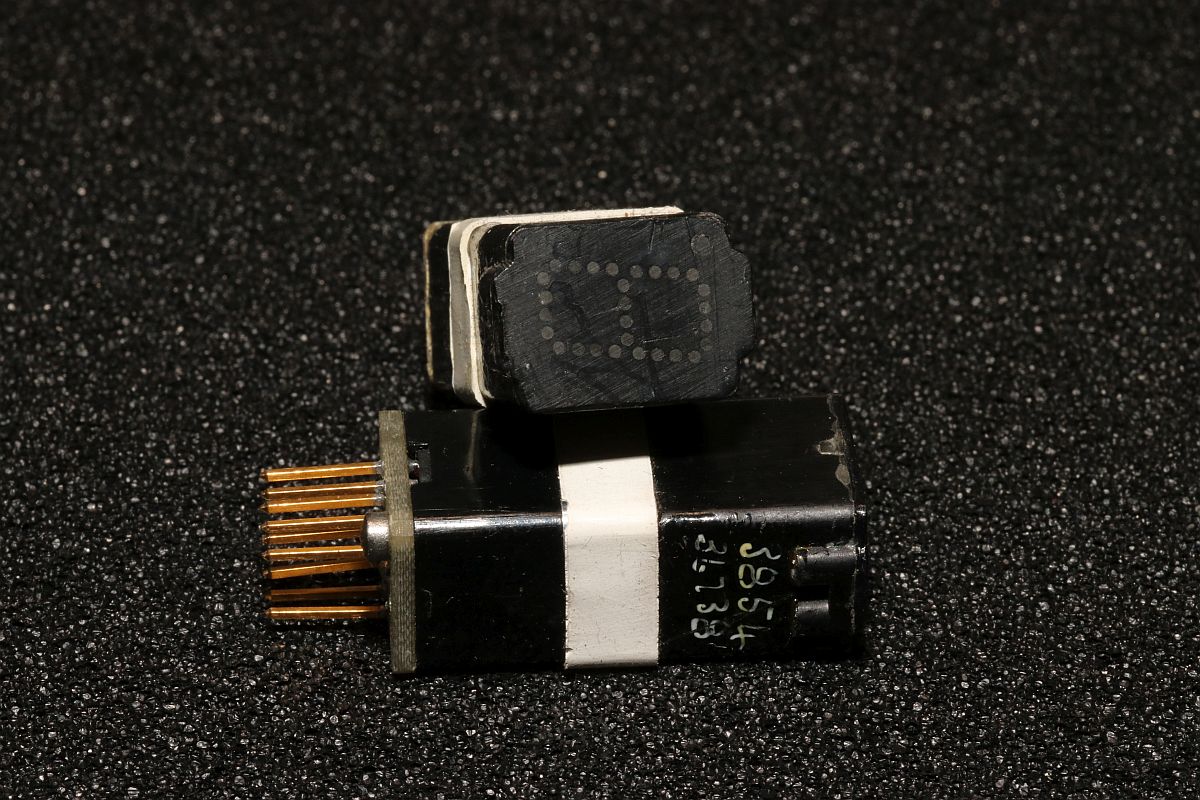

Hier noch ein paar Makro-Impressionen dieser beeindruckenden Display-Technologie:

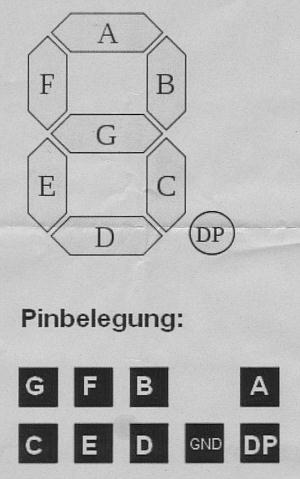

Und hier das einzige auffindbare "Datenblatt" - zu Hersteller und weiteren Infos schweigt sich das Internet aus.
|
