{ALTEC Silicon Disk 250 S} Wir schreiben das Jahr 1990 und PCs mit ISA-Bus sind noch toll. Und wer jetzt noch Wert auf super schnelle nichtmechanische Massenlaufwerke aka RAM-/ROM-Discs legt, der ist mit den Produkten von Altec der Held. Die ALTEC 250 S Silicon Disc kann mehrere Partitionen und Laufwerke bereit stellen und bootet auch DOS direkt aus dem EPROM. Daten, die auch geschrieben werden sollen, legt man in den statischen RAMs ab, sie werden Batterie-gepuffert. Danke an Volle, der mir dieses Exponat übergeben hat!

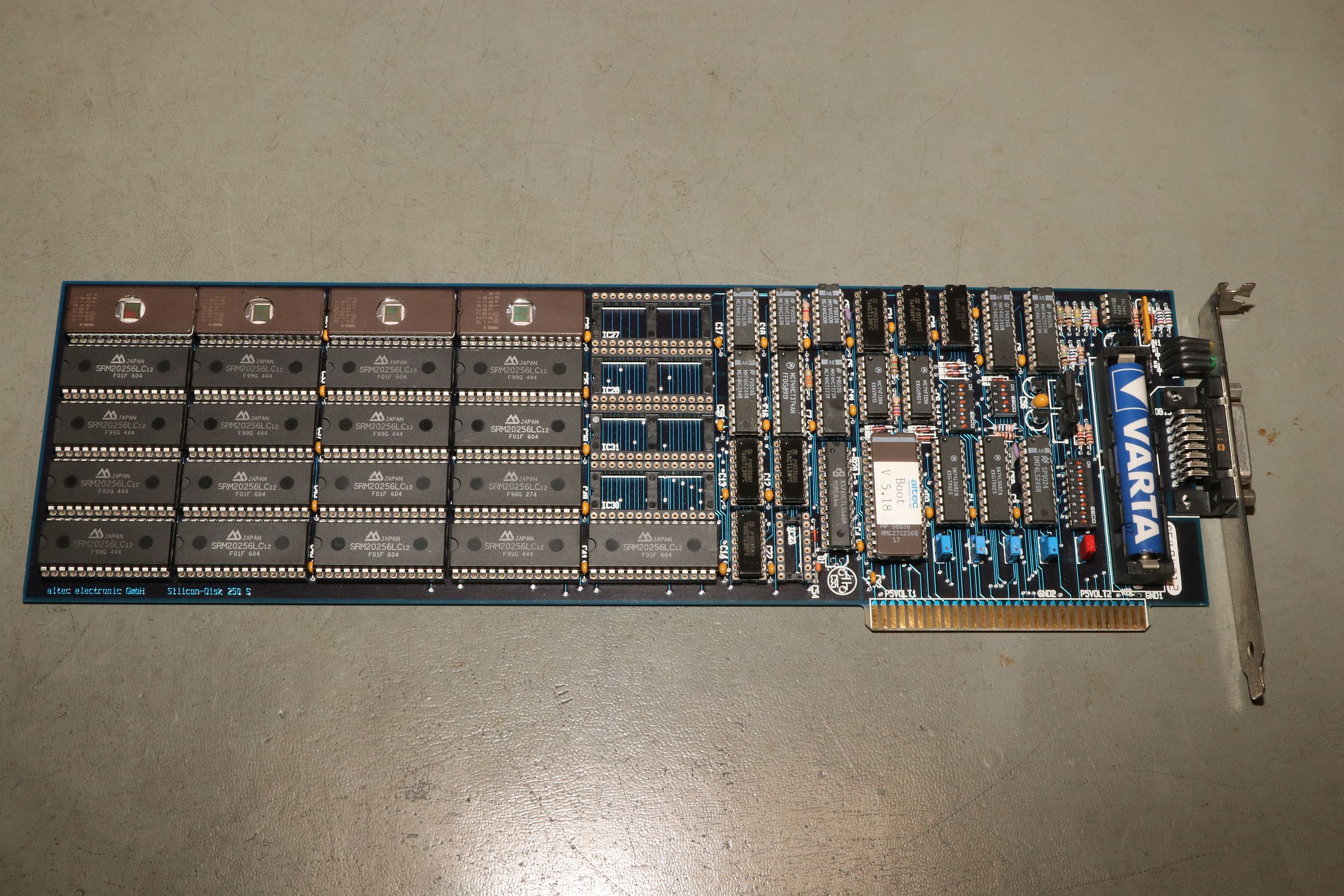

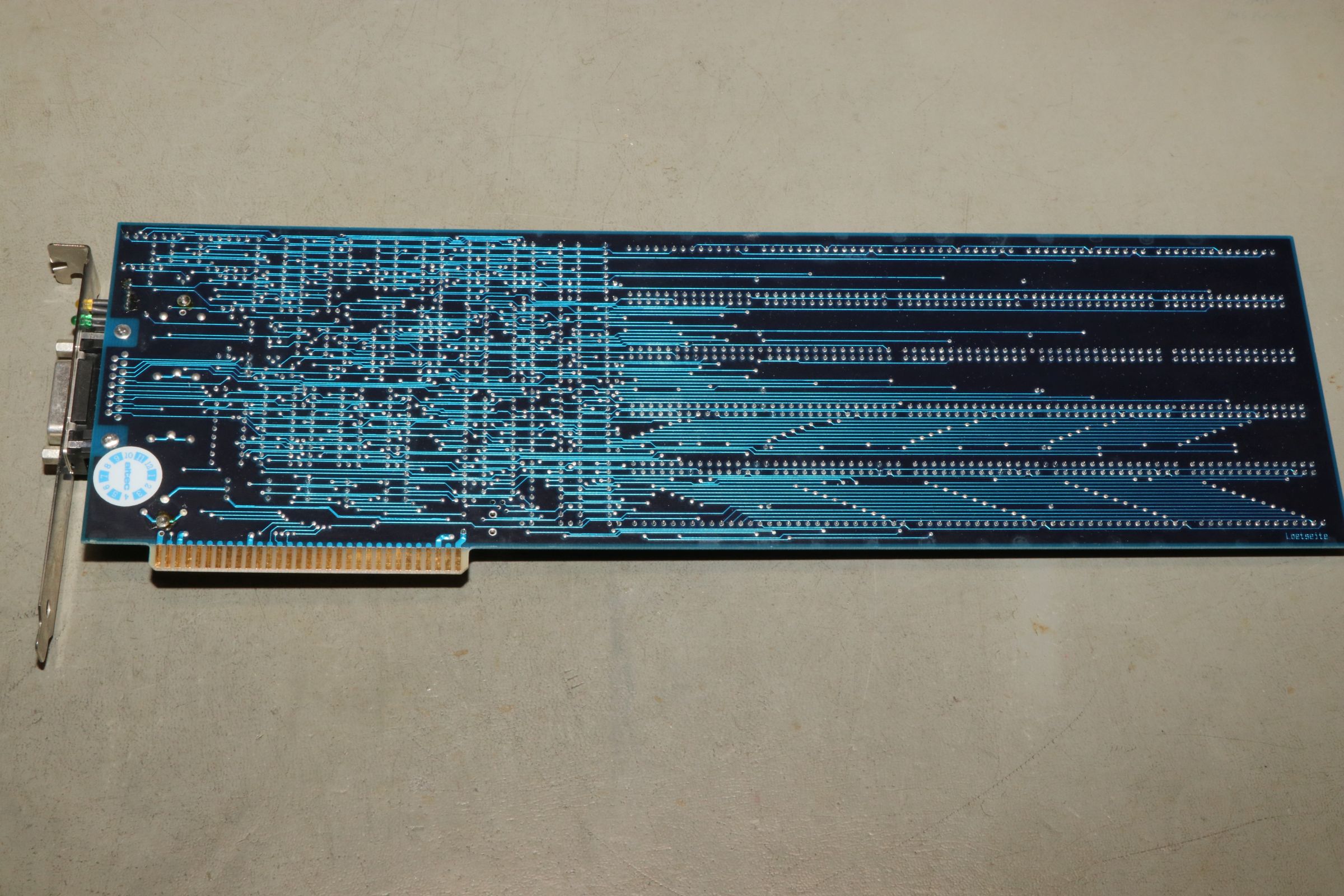

Die Karte ist schon erschreckend groß. Dafür ist sie aber auch sehr sorgfältig im Layout erstellt!

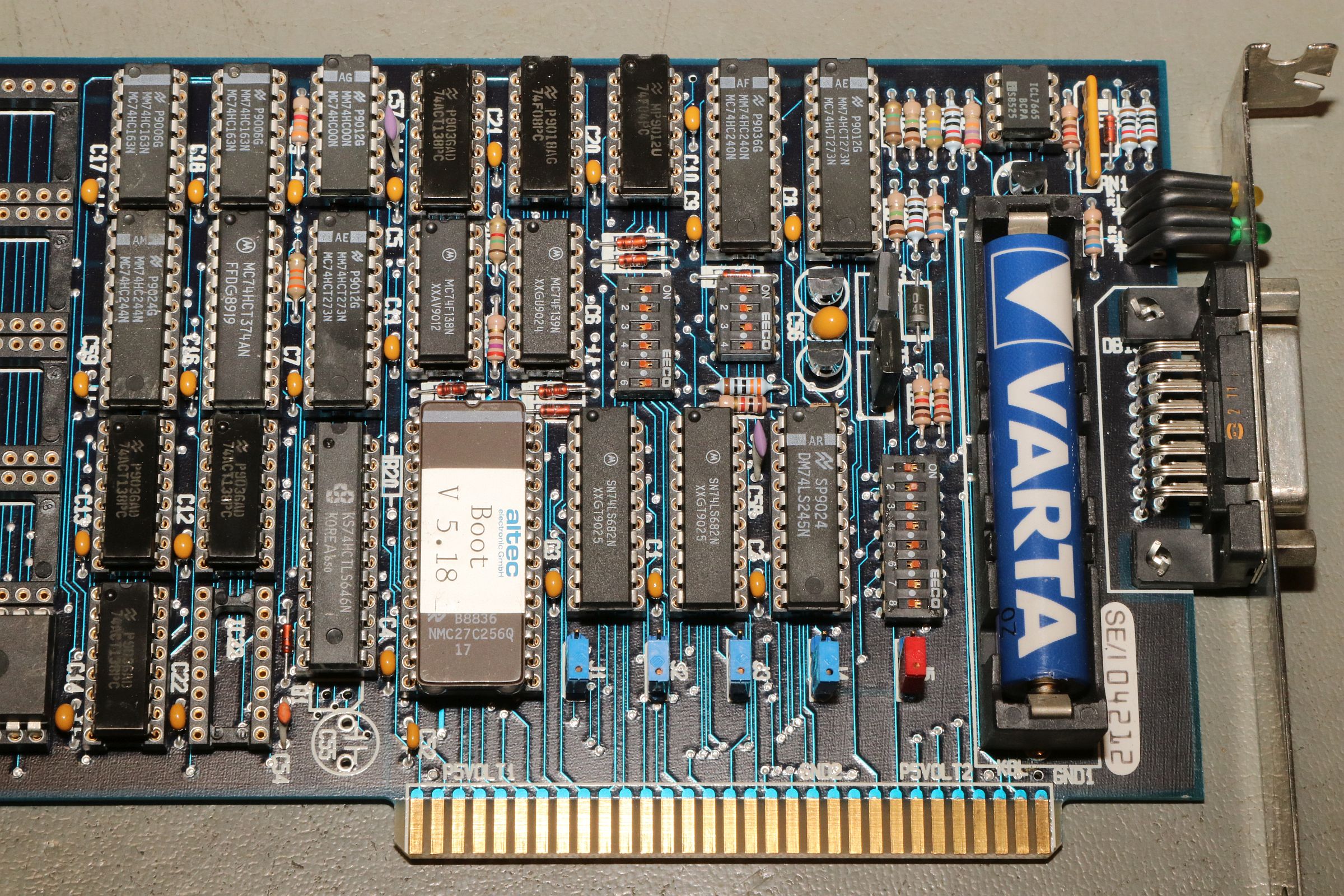

In der rechten Ecke: ein kleines Boot-Bios-EPROM und die (mittlerweile völlig leere) Backup-Batterie in seltsamer Bauform. Der Steckanschluss dient der Einspeisung einer Programmierspannung über ein externes Programmiergerät.

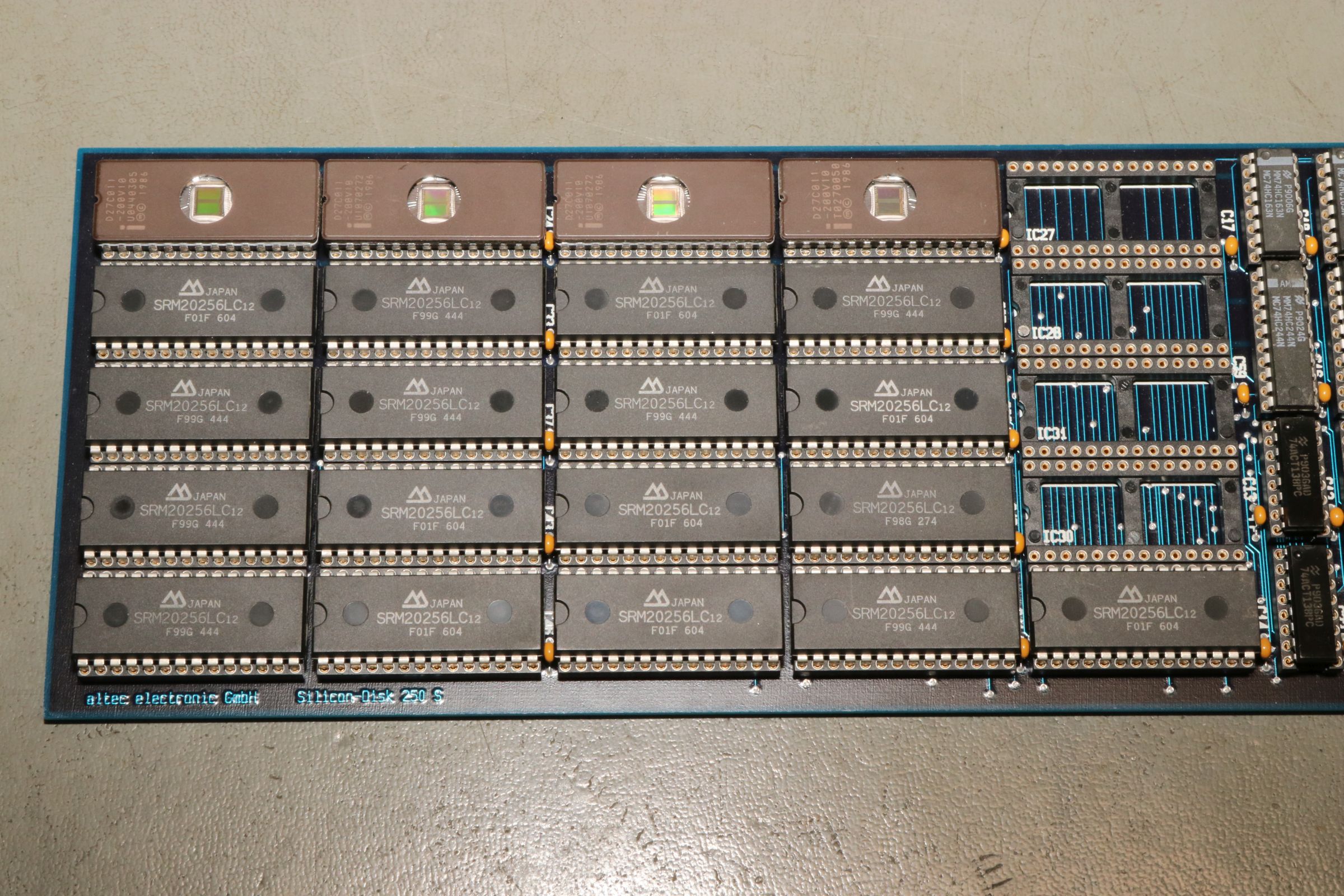

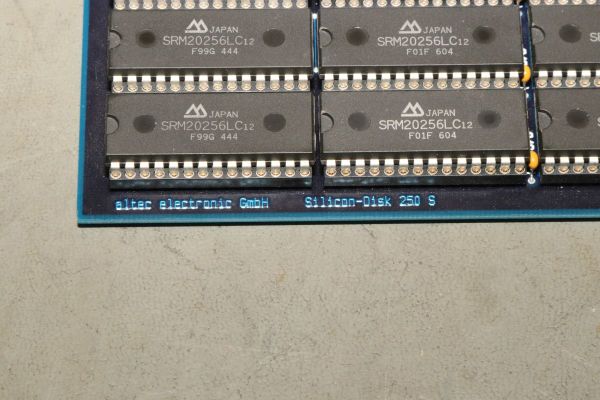

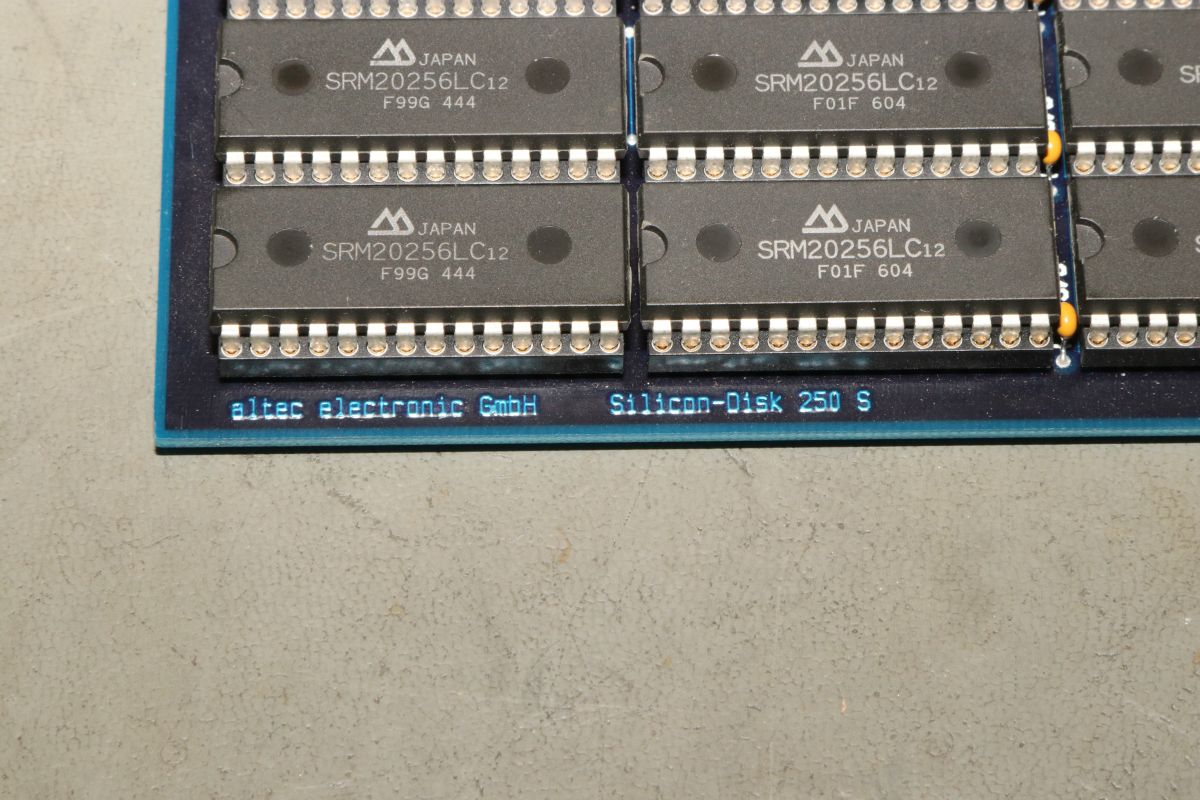

In der linken Ecke: Speicher satt. 544kByte SRAM (17*SRM20256) und 512kByte EPROM (4*27C011). In Summe also etwas über ein Megabyte. Mehr Speicherplatz benötigt man nie... ;-)

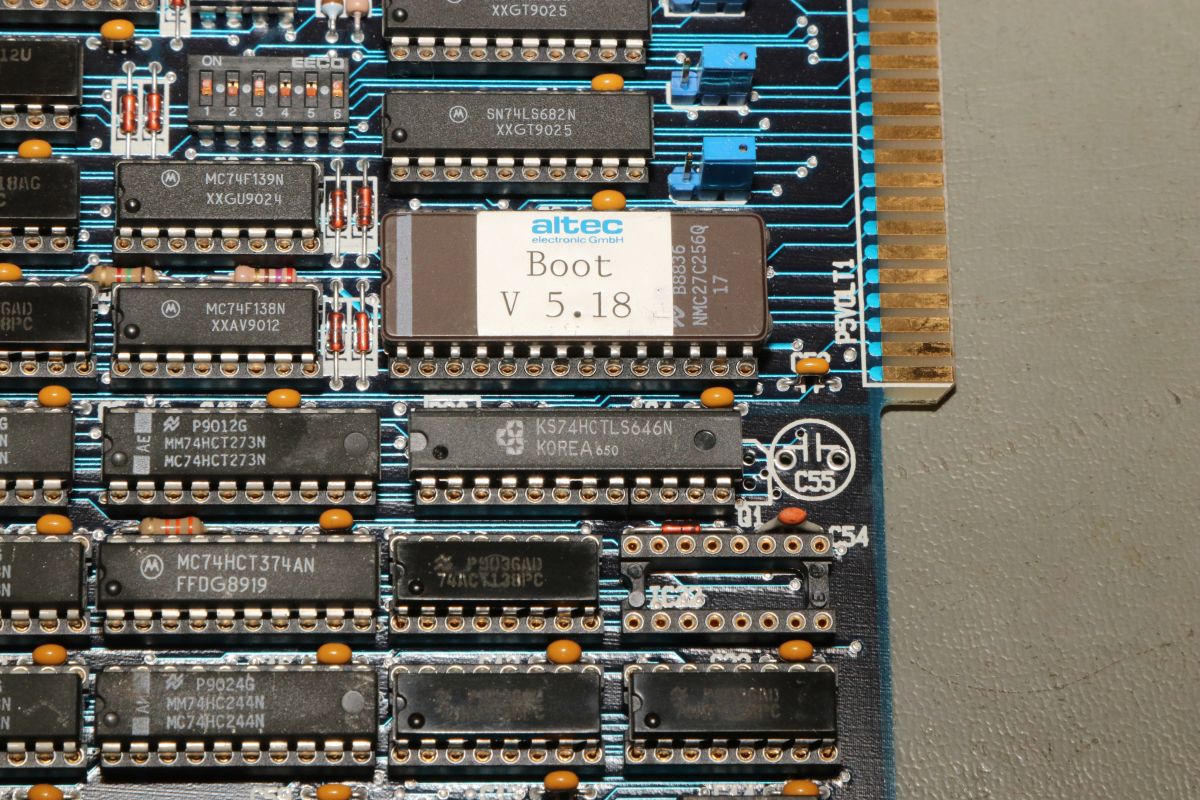

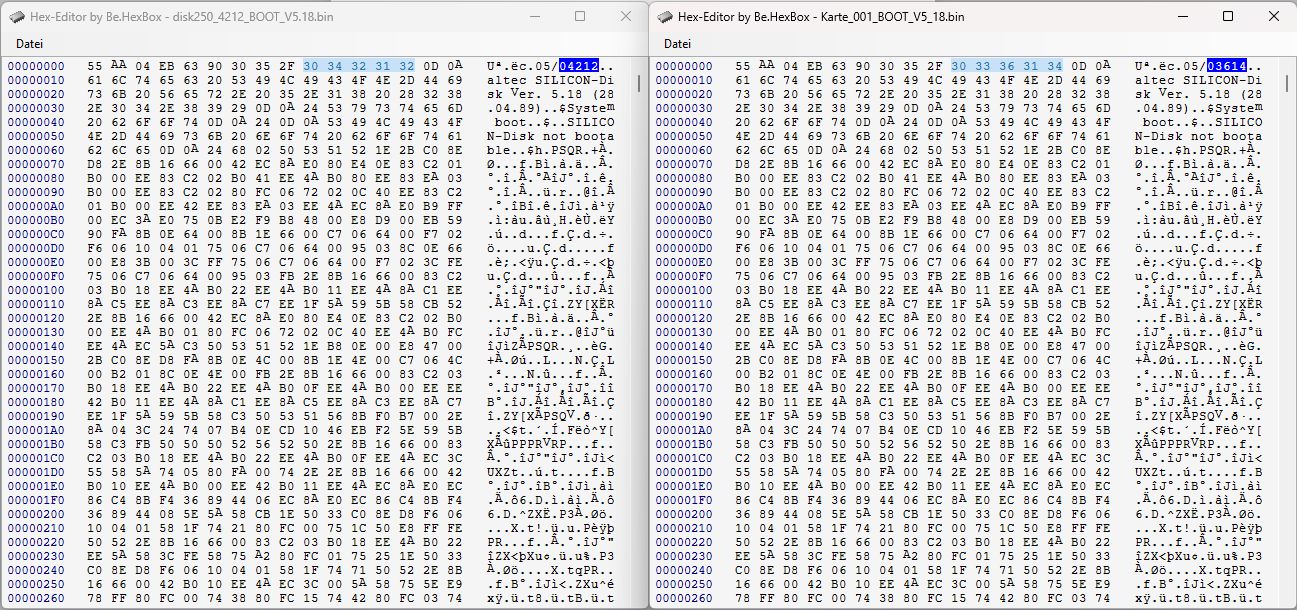

Die Karte bietet ein kleines Boot-PROM, dazu gehören aber auch noch Software-Treiber, die ich nicht besitze...

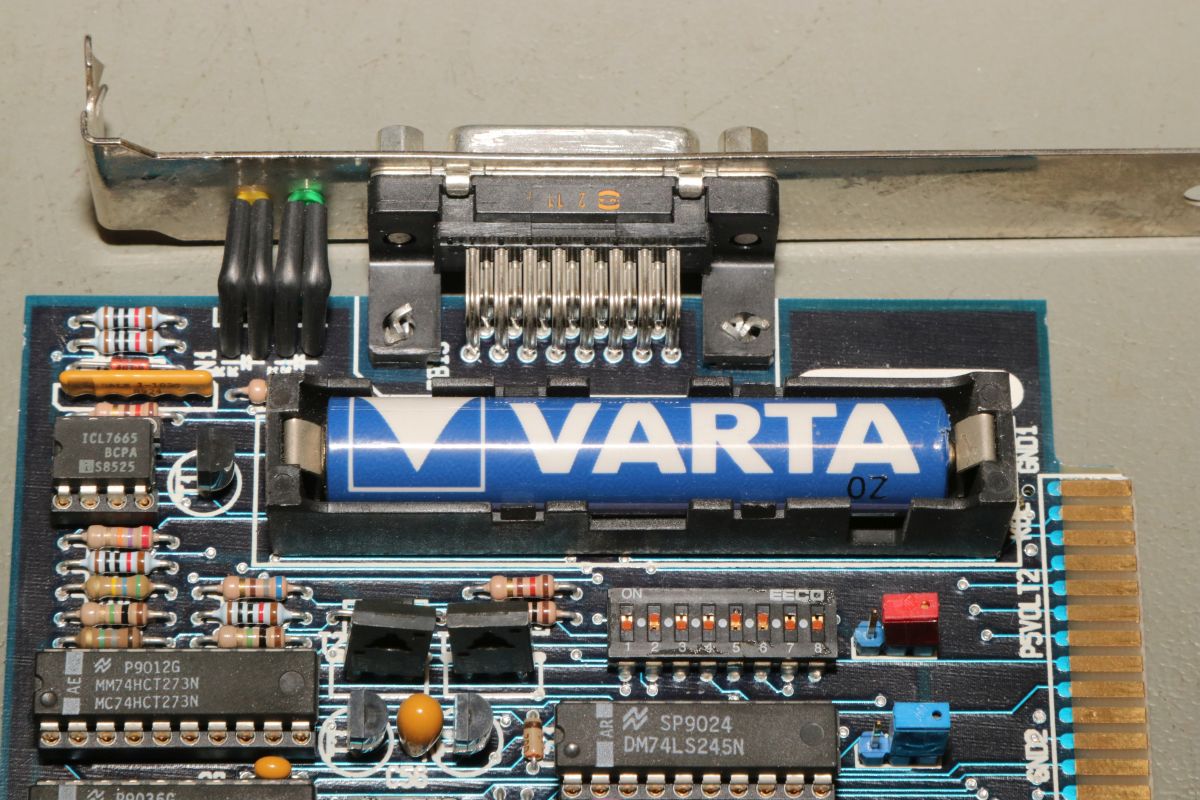

Diese Batteriebauform habe ich noch nie gesehen.

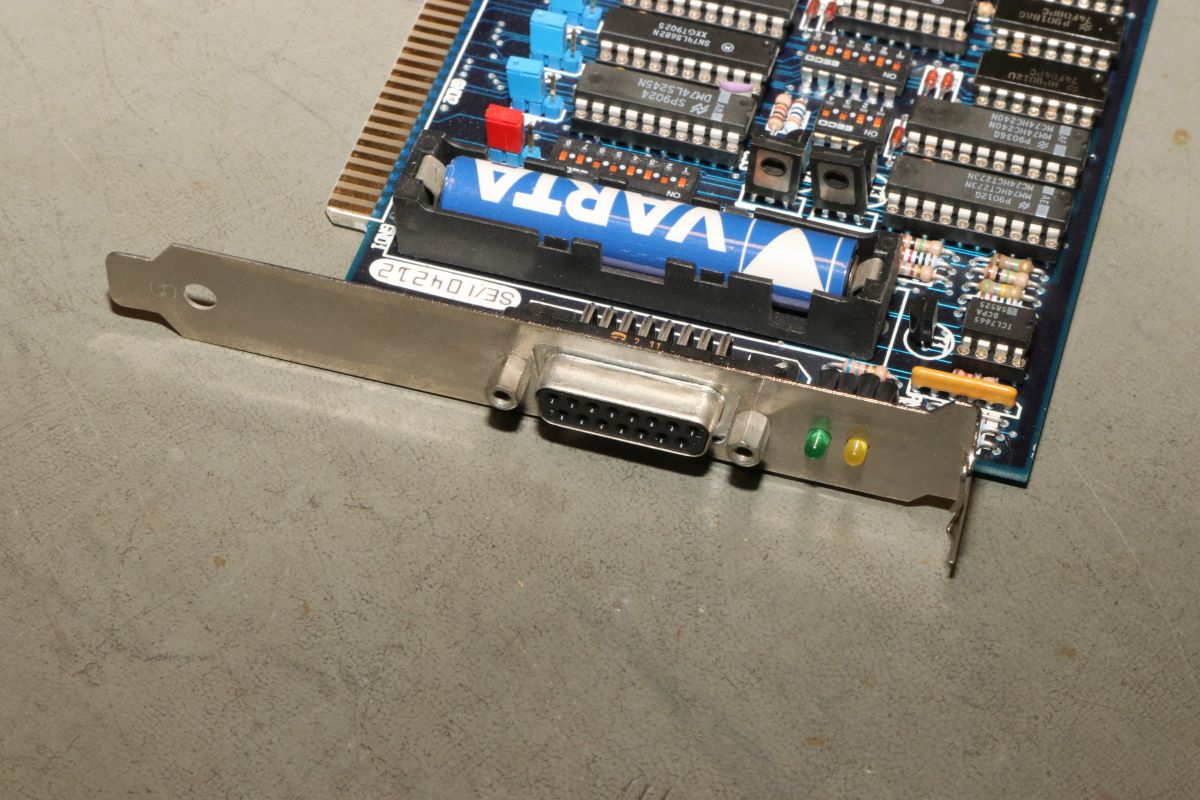

Programmieranschluss und Status-LEDs.

Und ja, Altec Electronic gibt es immer noch. Und die sind auch richtig nett!

Und jetzt wurde es Zeit für etwas spannende Computer-Archaeologie. Genauere Daten zu dieser RAM-Disc sind im Netz nicht zu finden gewesen. Was liegt also näher, als beim Hersteller anzufragen? https://www.altec-cs.com/ "We are Memory" hat tatsächlich auf meine Anfrage reagiert und der Entwickler hat mir freundlicher Weise uralte PageMaker-Dateien zukommen lassen. PageMaker 3 - wer hat das noch? Hier kam der Verein zum Erhalt klassischer Computer in's Spiel: User "lost-bit" (der Nick-Name ist Programm!) hat mir die Dateien in handliche PDFs konvertiert. Das Handbuch ist für eine Karte mit dem Namen "25" statt "250 S", aber die DIP-Schalter und das Layout scheinen übereinzustimmen. Die Formatierung ist nicht zu 100% gelungen, aber es ist alles lesbar. Vielleicht hilft ja die Anleitung jemandem zur Inbetriebnahme! Die Titelseite ist für ein Nachfolgemodell "ES25" - nur der Vollständigkeit halber. Da ist aber nur das Produktbild drin.

handbuch.pdf ALTEC Silicon Disk ES 25 - Handbuch (83kB)

HB_d51_Titel.pdf ALTEC Silicon Disk ES 25 - Titelseite (119kB)

Und jetzt noch zu den eingesetzten Speicherbausteinen - die EPROMs sind nicht "normal"! 27C010 wäre ein typisches 1Mbit EPROM. 27C011 ist eine sehr seltene Sondervariante mit seitenadressierbaren Daten. Es bietet 8 Pages mit je 16kx8 Speicherplatz. Beim Einschalten startet es mit Seite 0 und kann dann über vier Datenbus-Pins auf andere Seiten umgeschaltet werden. Hier ist das Bank-Switching also schon mit eingebaut! Das spart Pins und damit Bauraum! Auch bei 27C512 gab es das als 27C513. Das SRAM SRM20256 ist eher normal, aber speziell für Batteriepufferung ausgelegt - mit geringem Ruhestrombedarf.

27C011.pdf 27C011 - Page-Adressed 1M (8 x 16k x 8) CMOS EPROM (3.481kB)

27C513.pdf 27C513 - Page-Adressed 512k (4 x 16k x 8) CMOS EPROM (3.659kB)

27513.pdf 27513 - Page-Adressed 1M (8 x 16k x 8) EPROM (3.481kB)

SRM20256.pdf SRM20256 CMOS 256kBit SRAM (195kB)
