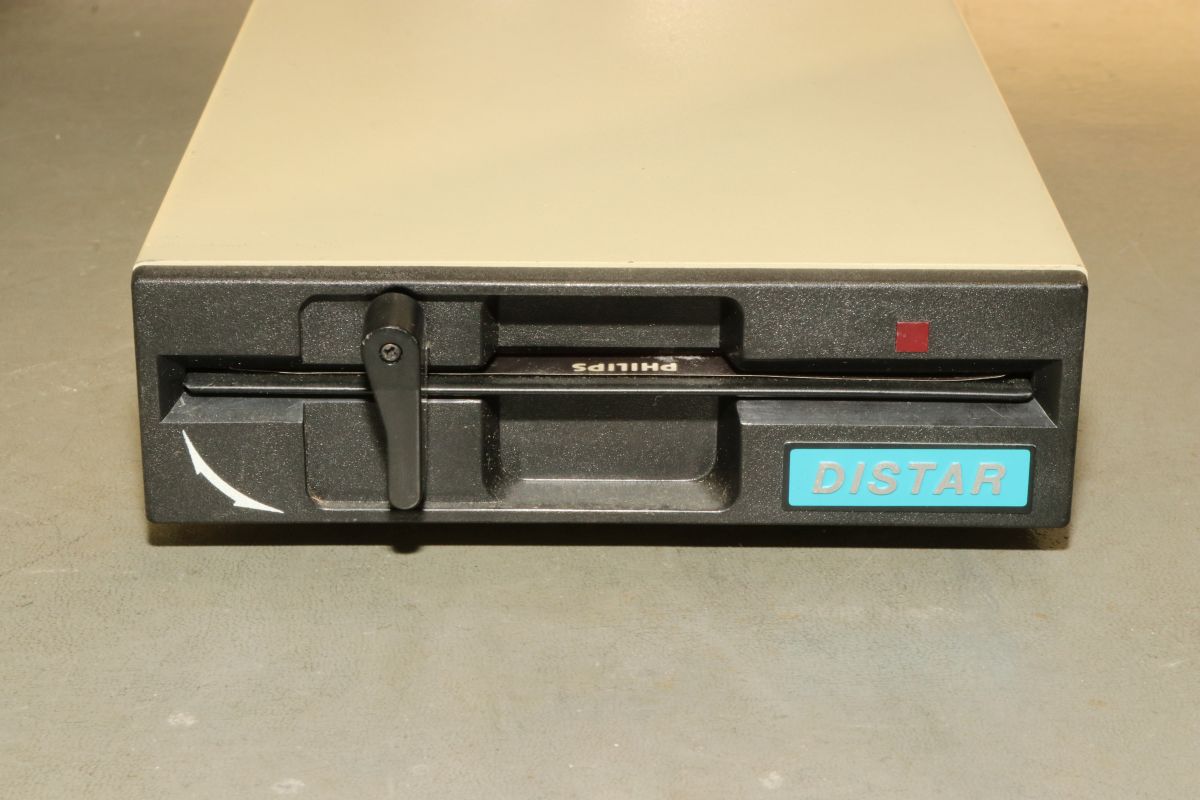

{Apple Distar Floppy-Disc} Hier ist die etwas technischere Variante des rudimentären Apple II Laufwerks: ein 5 1/4 Zoll Laufwerk in halber Bauhöhe - LDD-103.

Weder über Distar, noch über dieses Laufwerk habe ich genauere Informationen im Internet finden können.

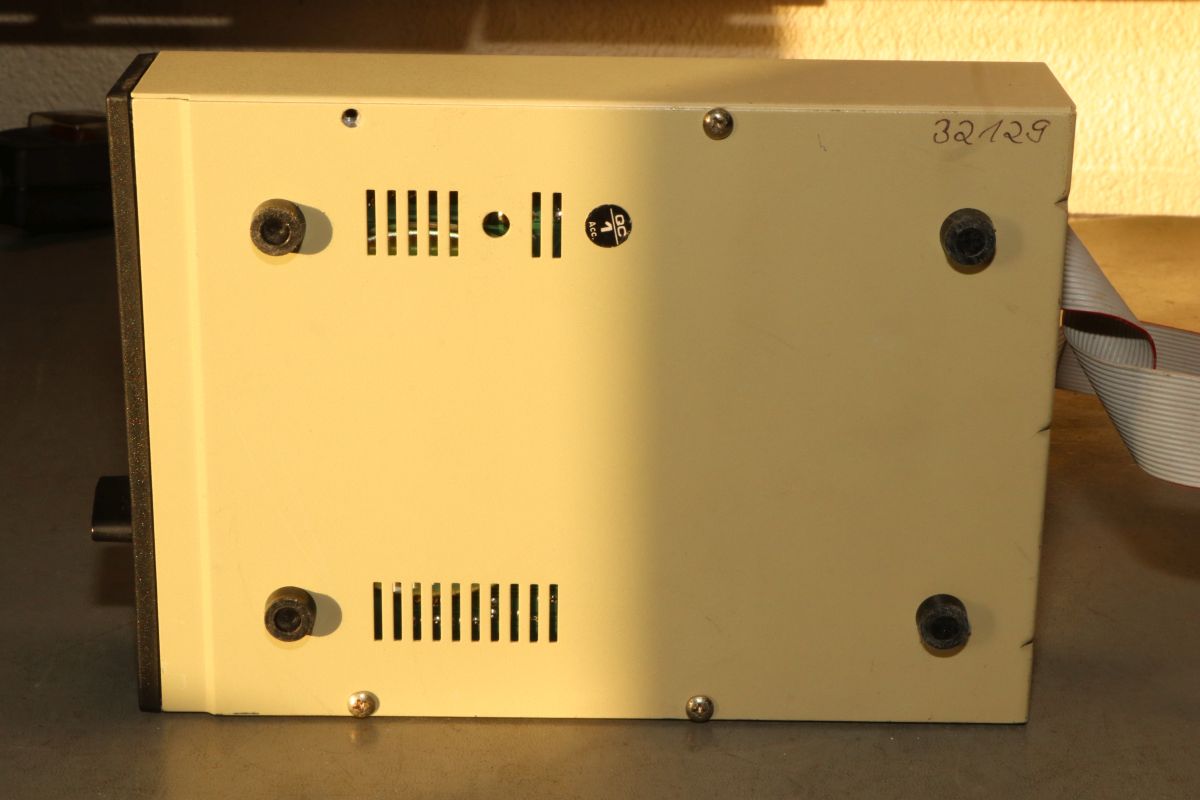

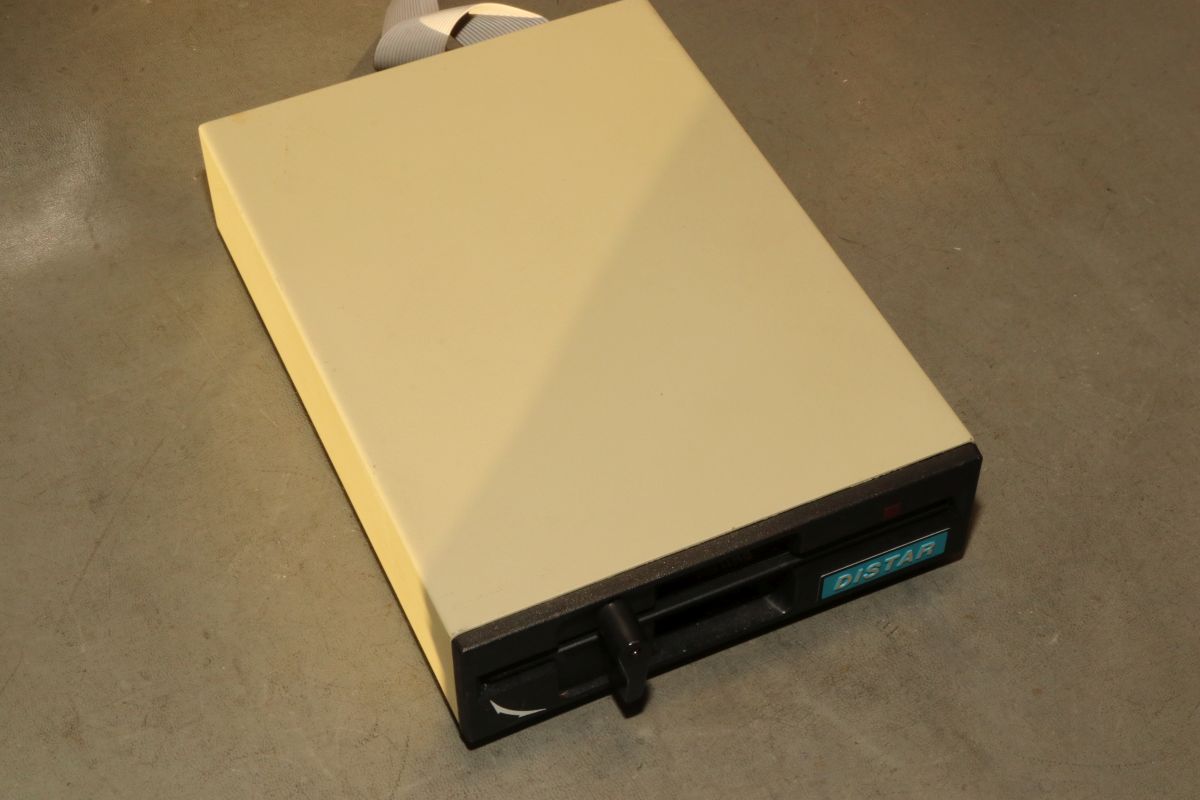

Das Laufwerk ist nur noch halb so hoch wie das Apple Original, lässt sich aber auch gut in Kombination stapeln.

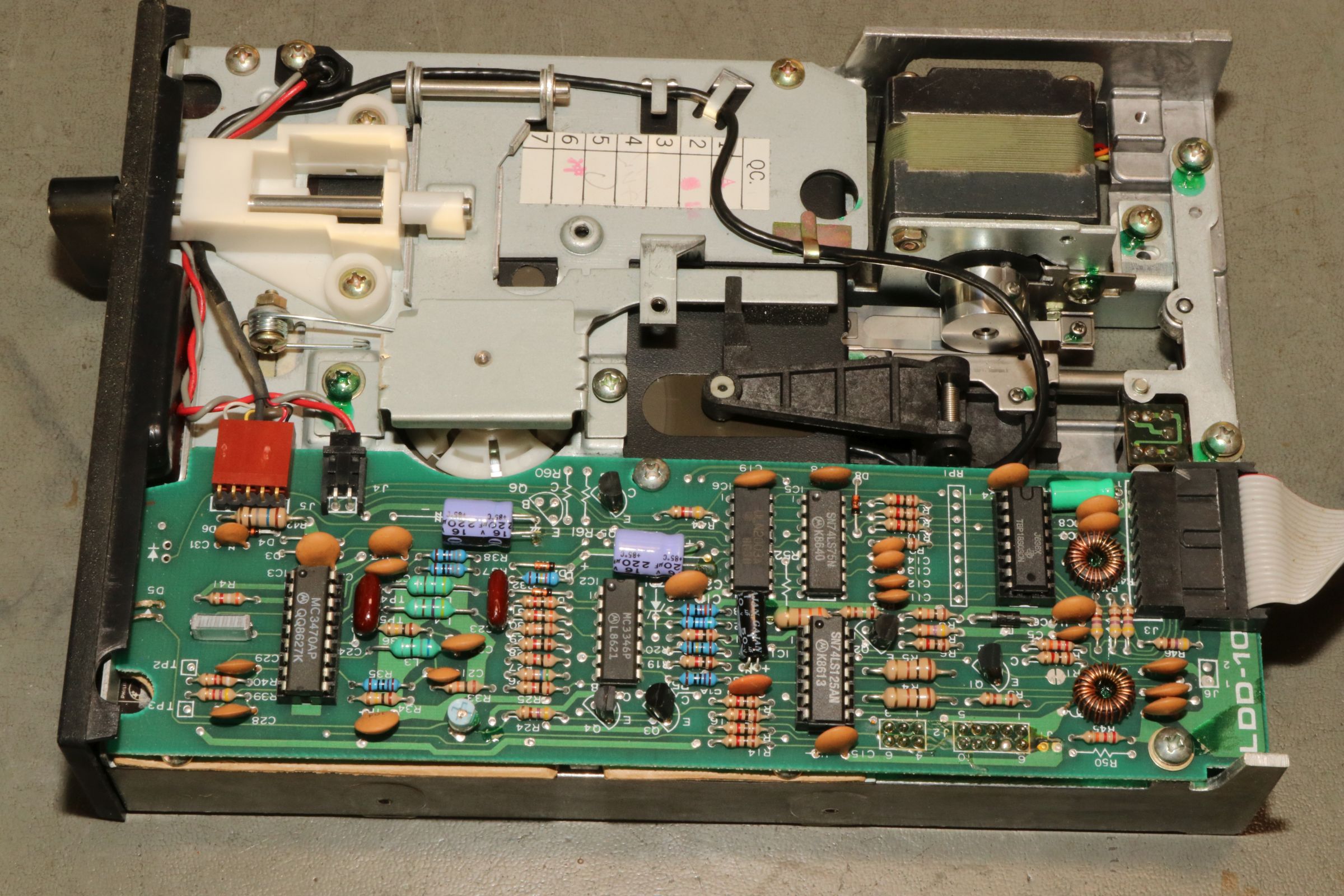

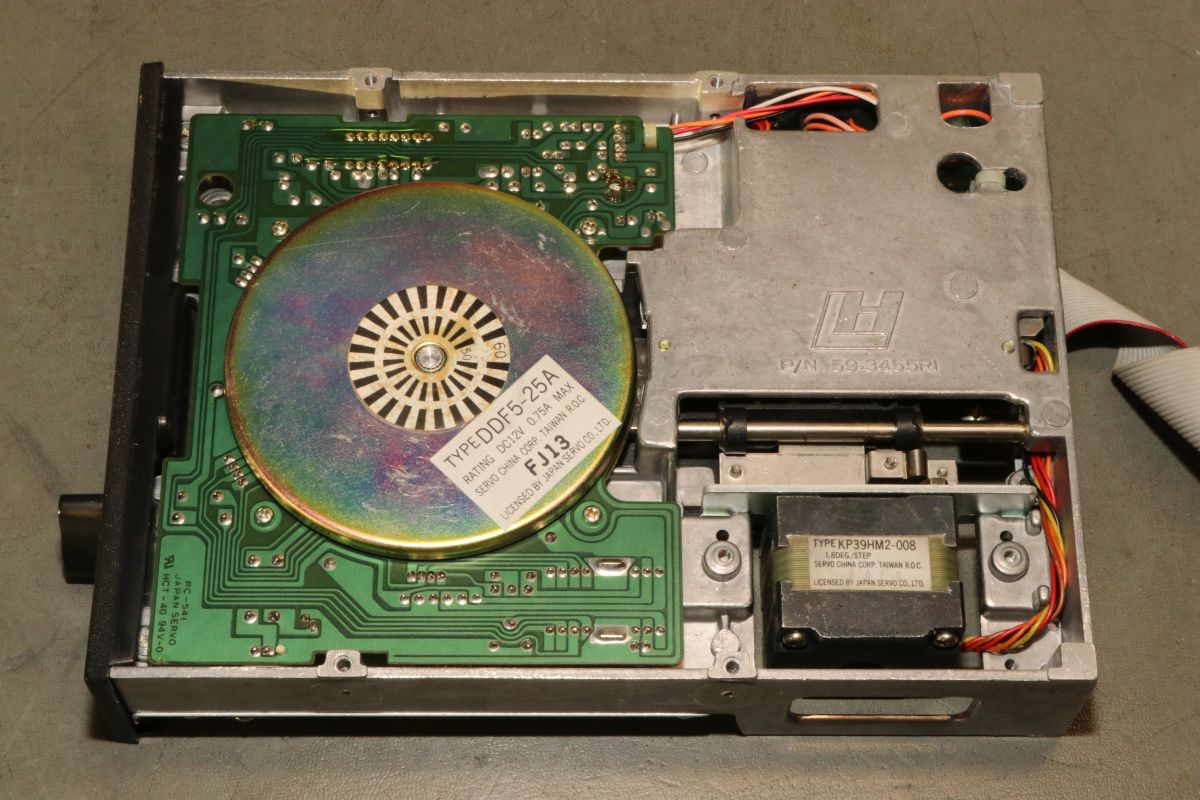

Die Laufwerksmechanik ist deutlich ausgereifter! Der Spindelmotor sieht schon so aus, wie er auch die nächsten 20 Jahre aussehen wird und der Kopfantrieb geschieht über einen Schrittmotor mit Stahlbandantrieb.

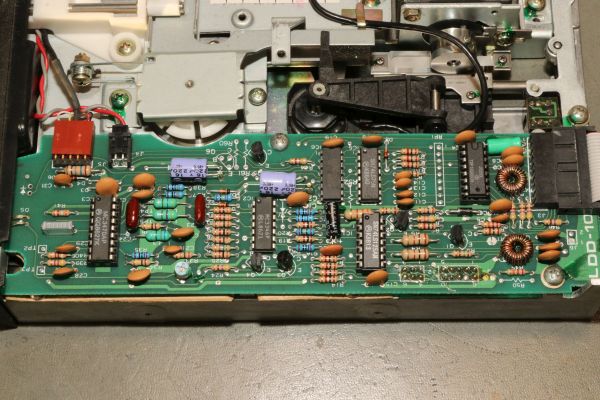

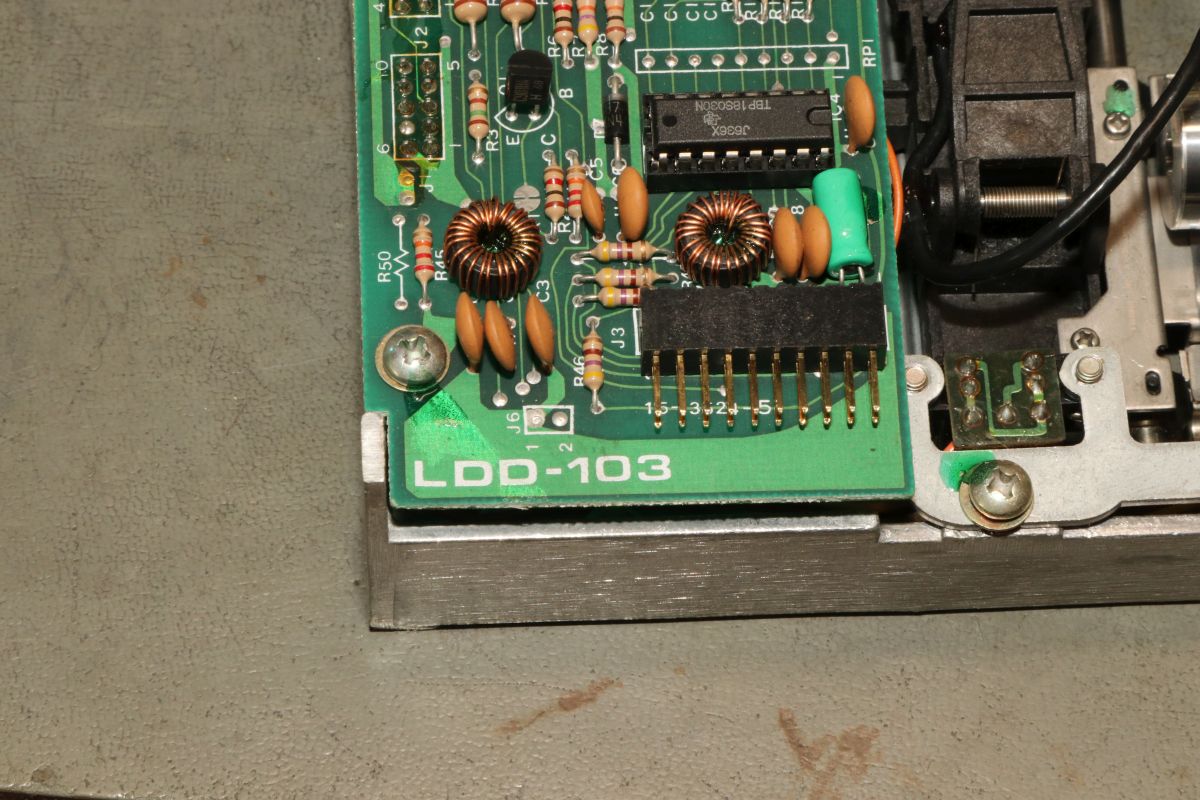

Die Analogplatine hingegen hat sich den Apple-Anforderungen angepasst: hier kommen ähnliche Komponenten wie auf der Analogplatine von Apple zum Einsatz: MC3470 Leseverstärker, MC3346 Transistorarray für den Schreibverstärker plus Stromquelle. Auch das ULN2003 Transistorarray für den Kopfmotor findet man hier. Zusätzlich hat man hier allerdings noch ein bipolares PROM TBP18S03 eingebaut, welches vermutlich einige Steuerleitungs-Übersetzungen für unterschiedliche Systeme bereit stellen kann.

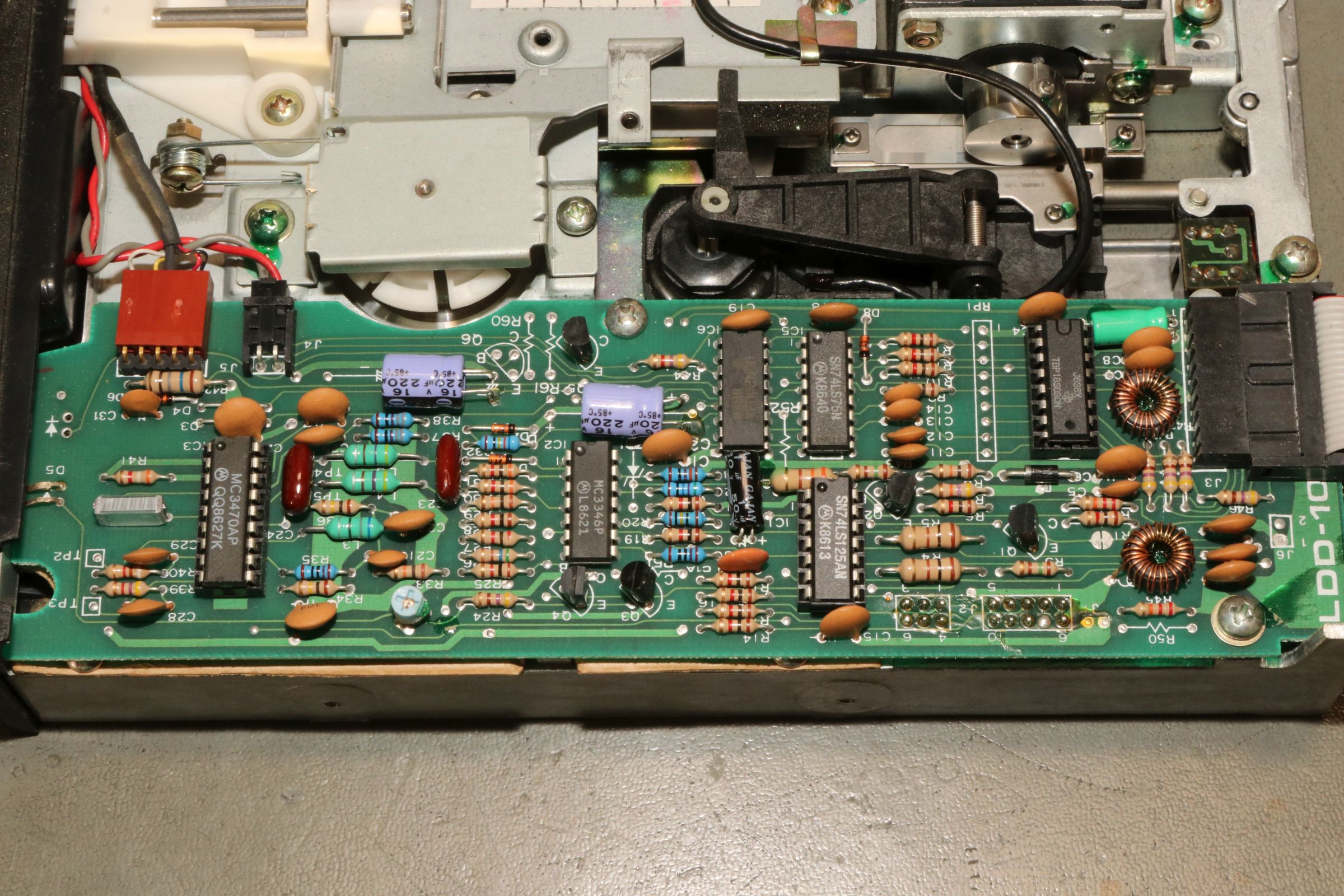

Hier mal die Analogplatine in hoher Auflösung:

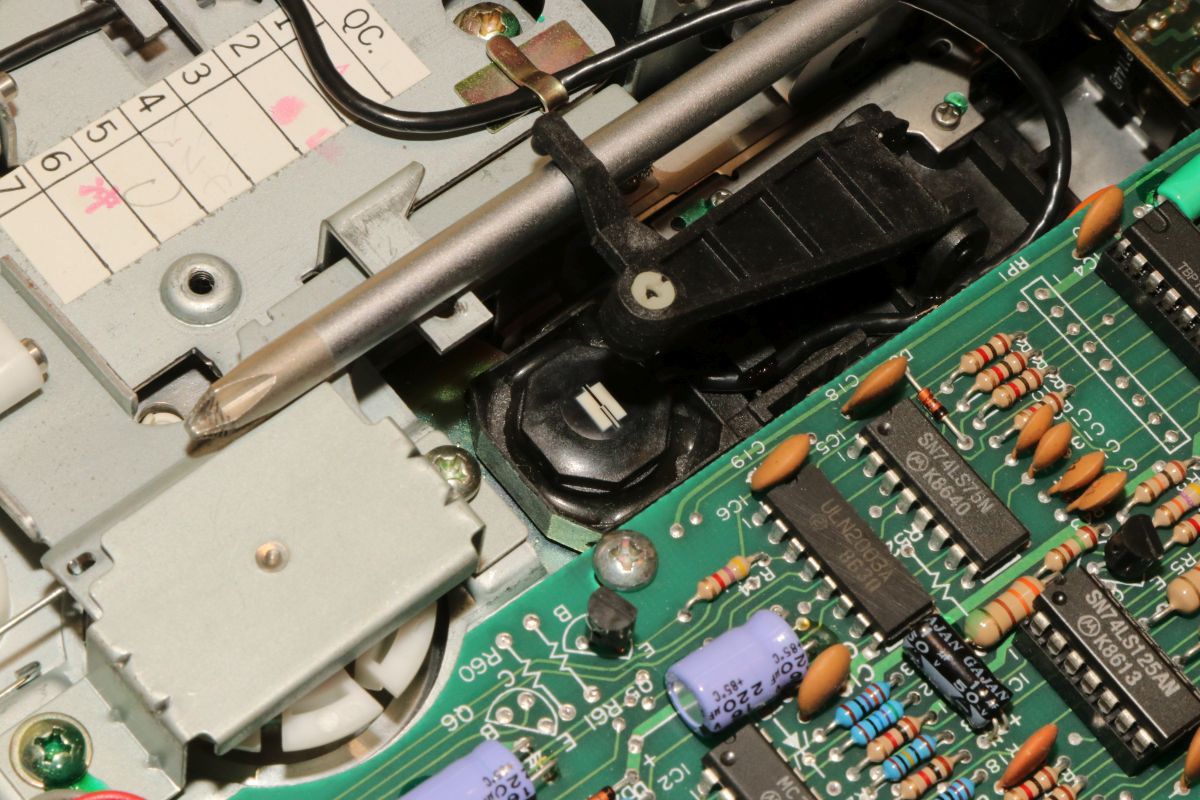

Der Kopf ist etwas anders aufgebaut: hier sind Schreib-/Lese- und Löschkopf deutlich separiert.

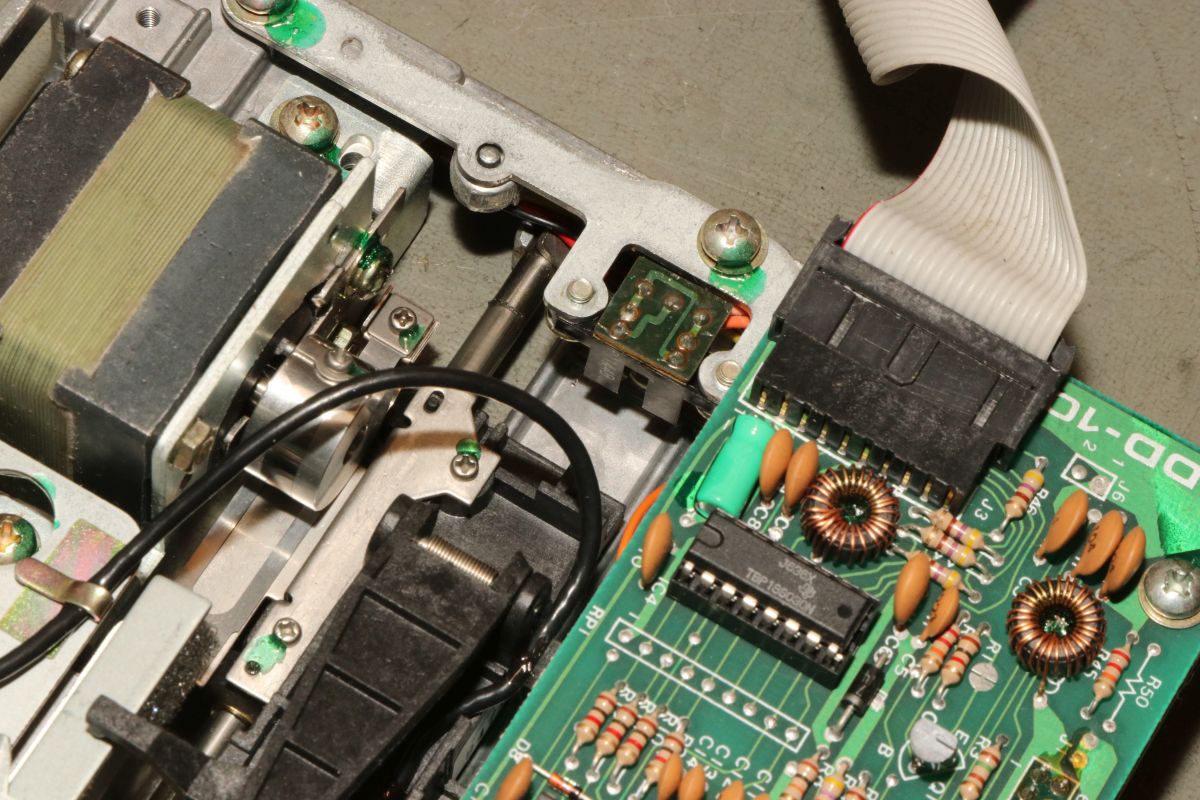

Und hey, wir haben eine Spur-0-Erkennung, obwohl die vom Apple natürlich ignoriert wird.

Vielleicht besitzt ja einer meiner geneigten Leser genauere Informationen zum Laufwerk LDD-103, das wäre schön!
