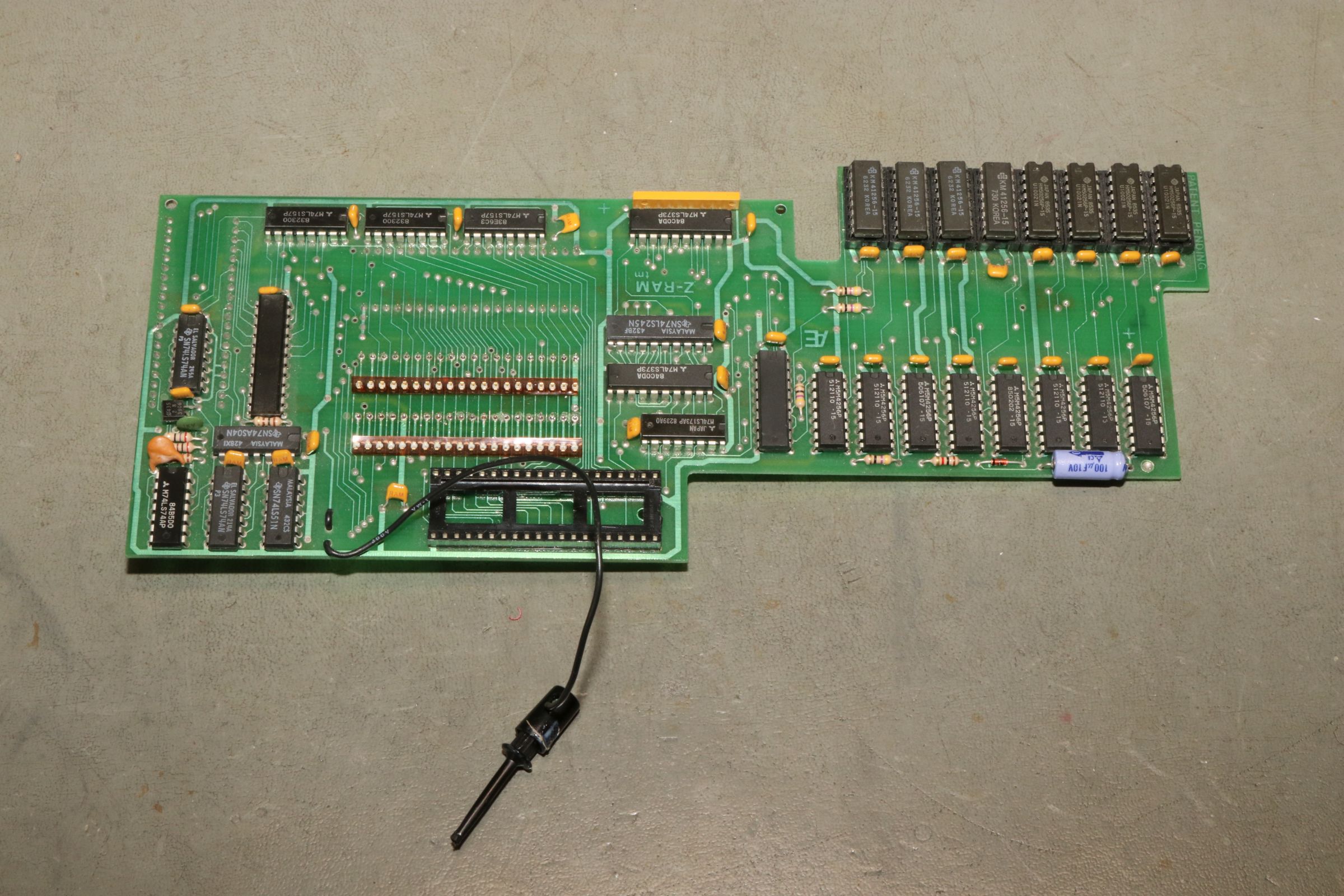

{Apple 2c Z-RAM} Aus der Reihe "Emergency Room" heute die Folge "Kann ich sicher alles selber!". Nach langer Forendiskussion erreichte mich dieses Opfer: eine Apple IIc Z-RAM Karte. Diese Karte liegt im Rechner unter der Tastatur und erweitert den Apple um RAM und Z-80 CPU. Zur punktgenauen Kontaktierung dienen dünne und zerbrechliche Stiftleisten, die in entsprechenden Sockeln sitzen. Bei geringster Gewaltanwendung war's das mit den Pins. Dann geht das Gefrickel los und das Auslöten dieser Spezialsockel ist nicht jedermanns Sache!

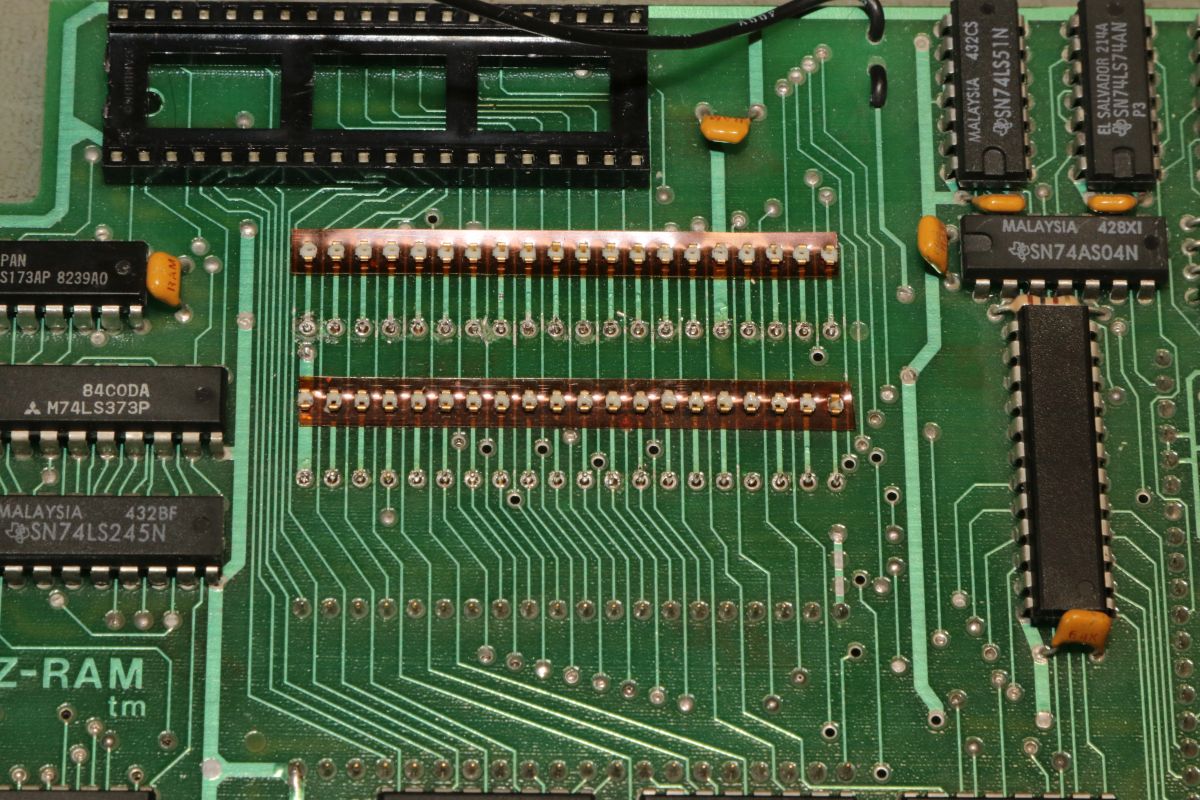

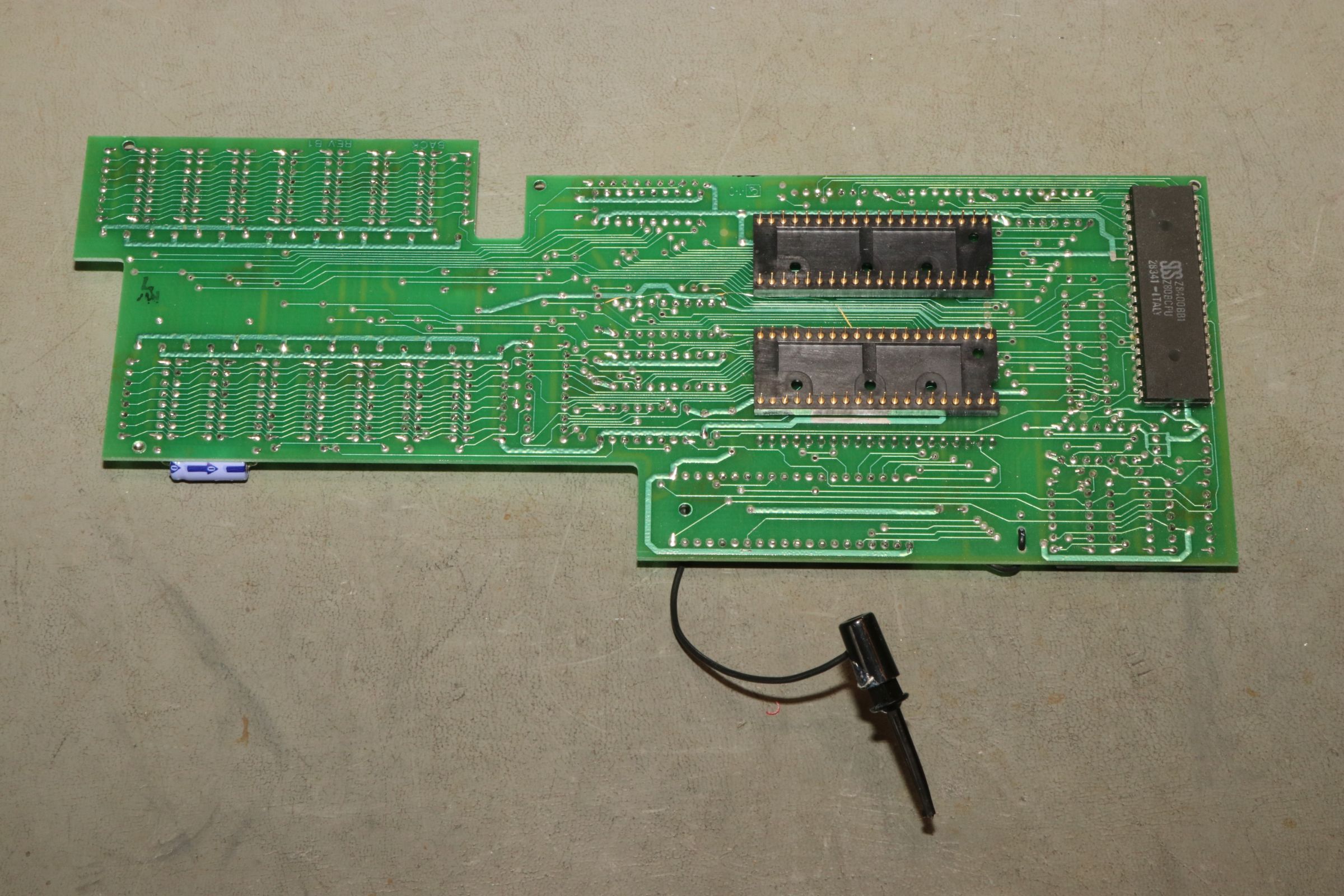

Der betroffene Sockel ist schon ausgelötet - aber nicht ohne Folgen.

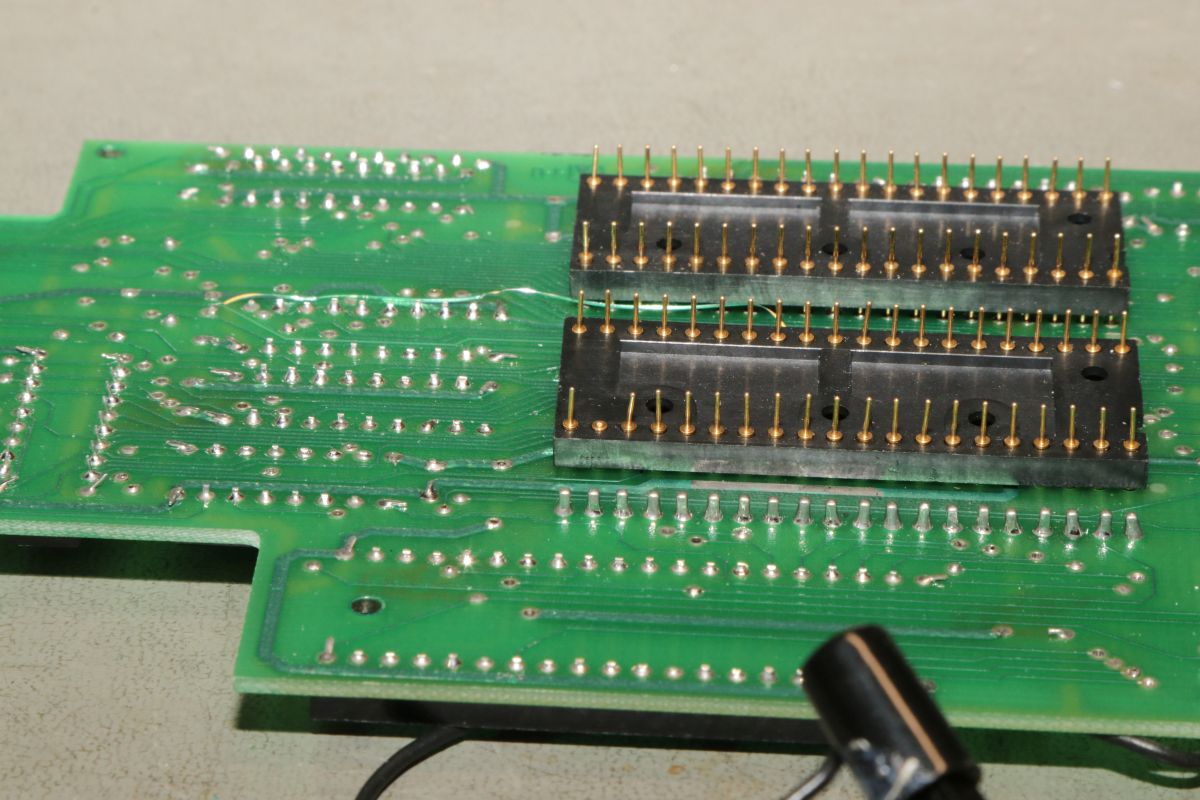

Von unten fällt mir schon mal eine Beschädigung auf...

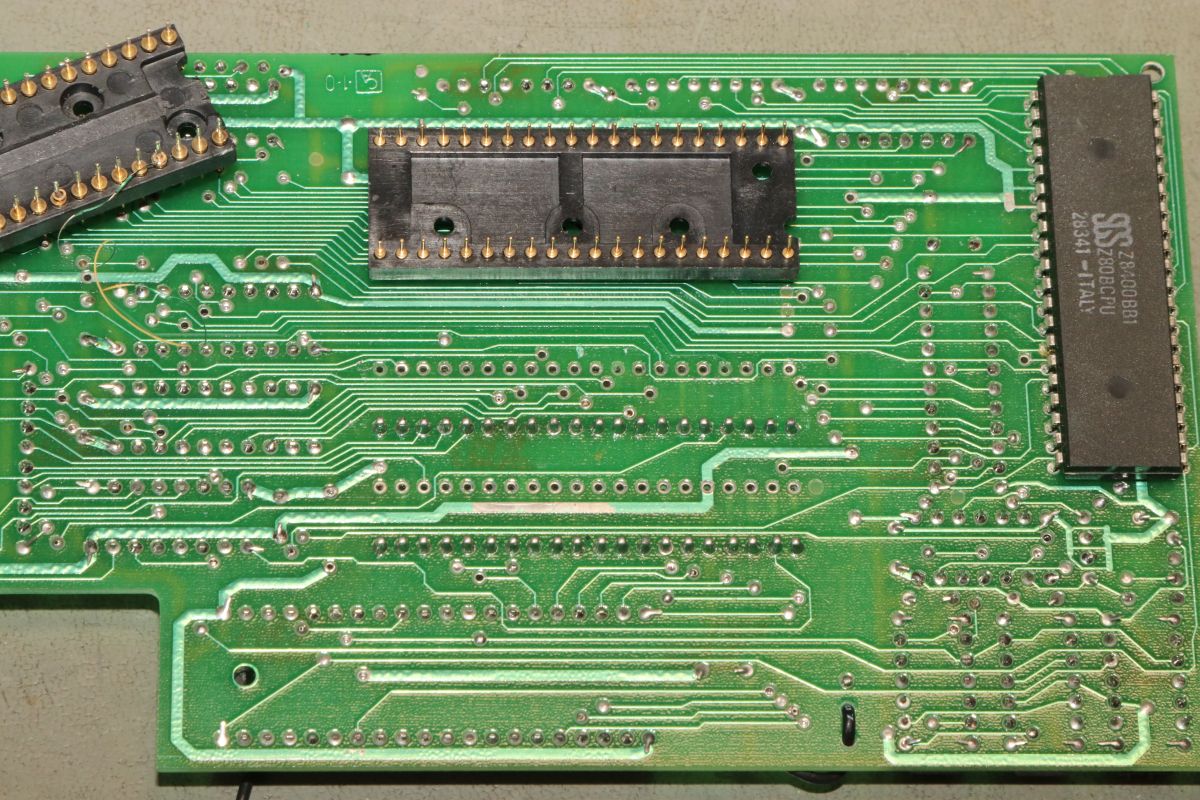

Und von oben ist es schlimmer. Eine Leiterbahn wollte mit auf den Ausflug.

Sieht schlimmer aus, als es ist - mit dem richtigen Werkzeug kann man das alles wieder hinbekommen!

Die zusätzlich abgerissenen Restrings sind nicht schlimm, da waren keine Leiterbahnen dran. Gelötet wird eh von der anderen Seite!

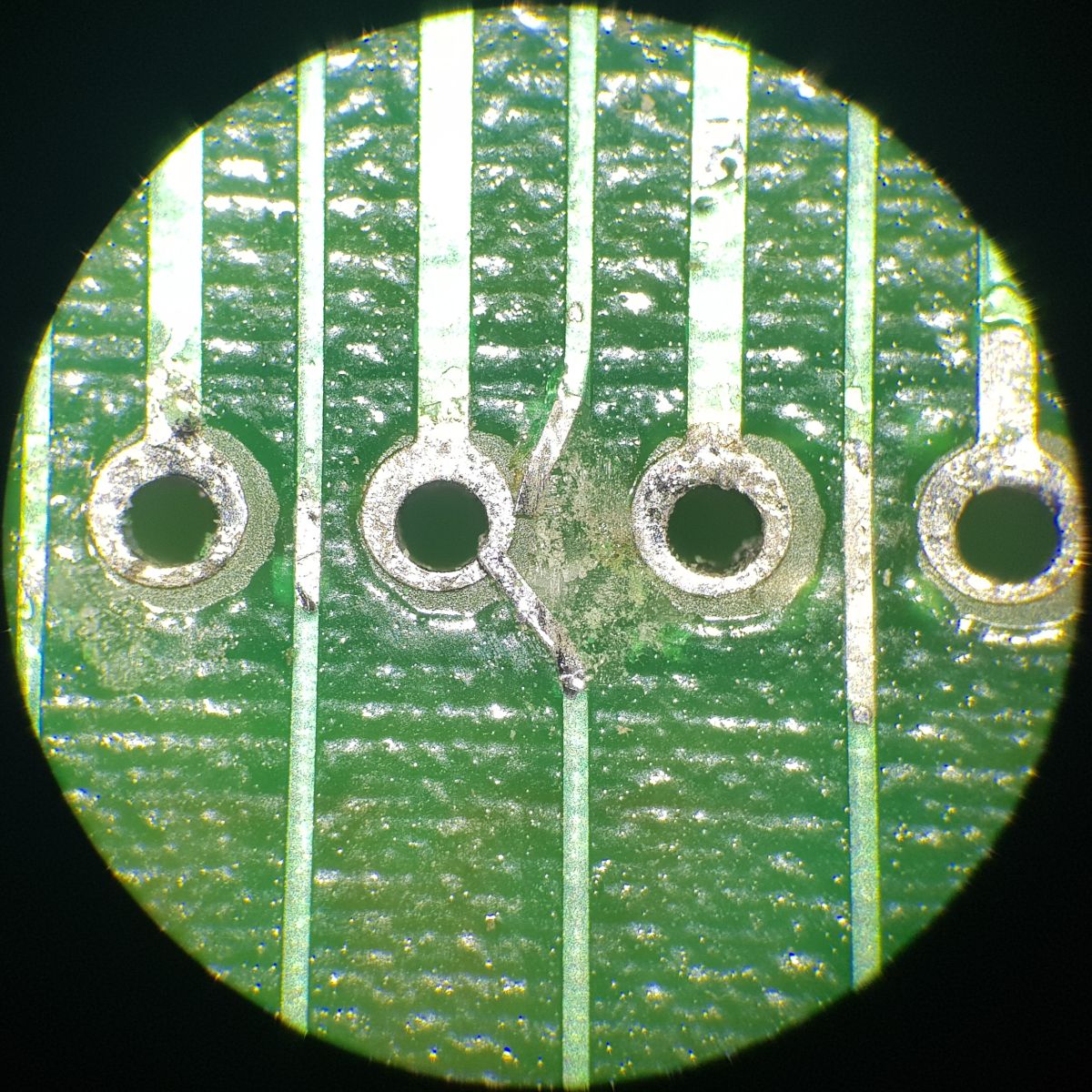

Entlöten will gelernt sein. Diese Leiterbahn hat den Stress einfach nicht ausgehalten.

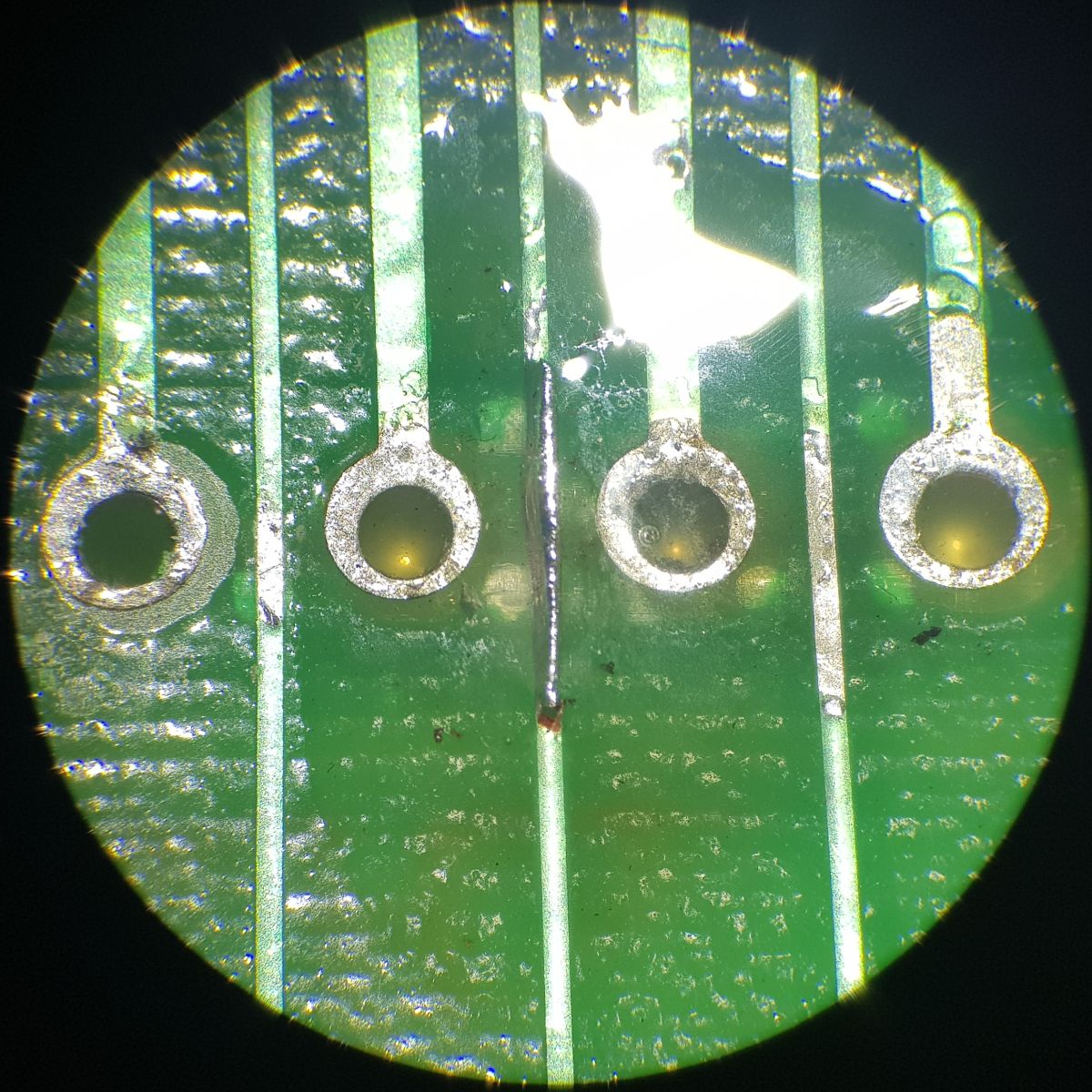

Mit viel Flussmittel und Fädeldraht ist dieses Problem schnell behoben. Wie viele andere Herausforderungen ist diese Reparatur auch mit besten Augen nur mit dem Mikroskop möglich!

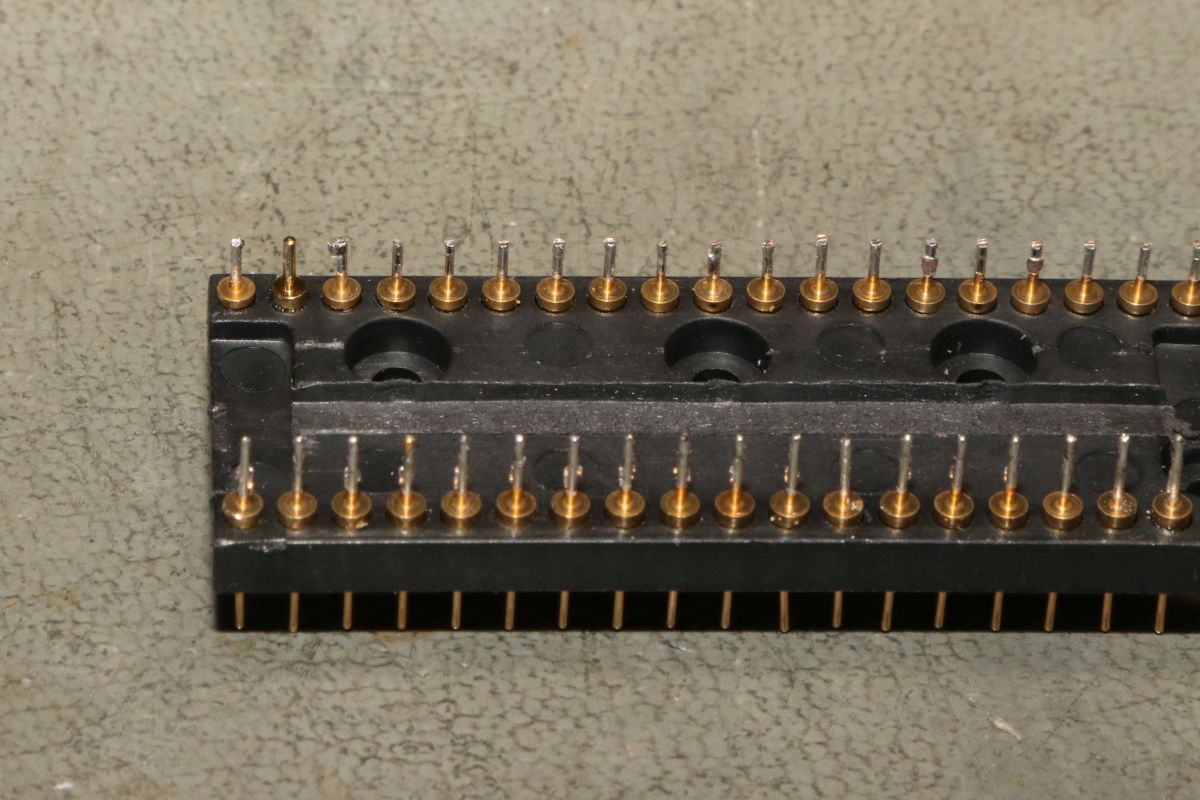

Jetzt brauchen wir einen neuen Pin. Der alte abgerbrochene Pin wird mit der Lötpinzette herausgezogen.

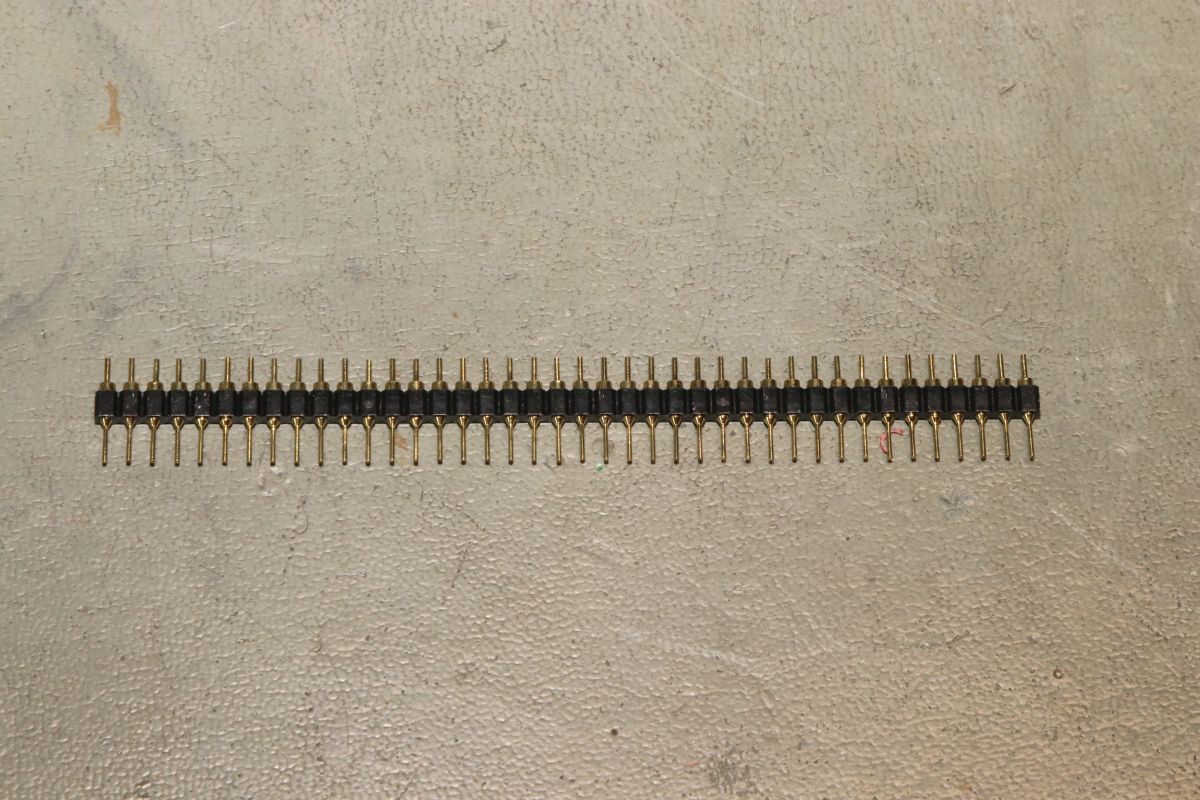

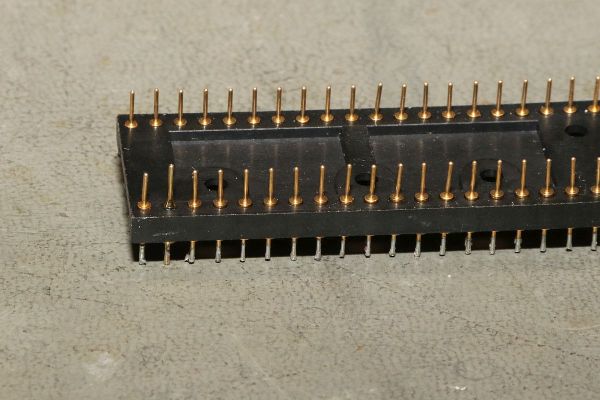

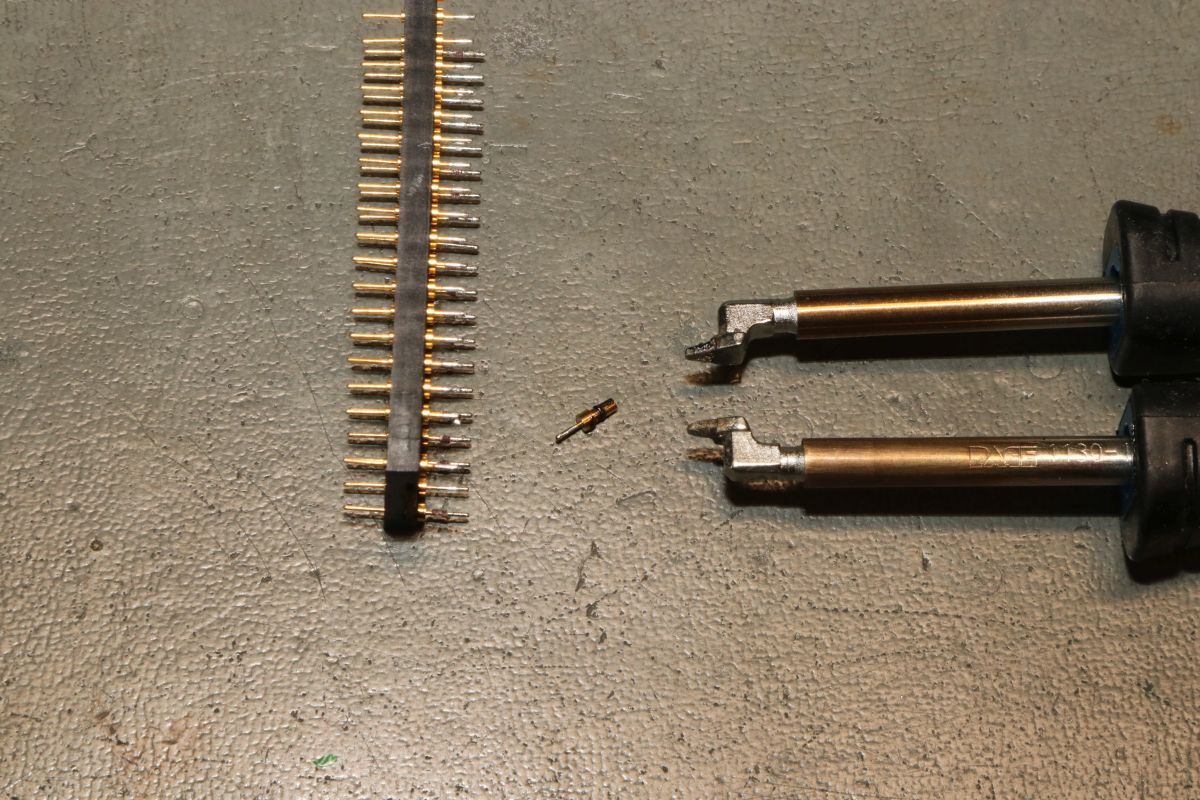

Zum Ersatz gibt es diese Spezialstiftleisten. Die sind so dünn, dass sie auf der Oberseite in IC-Sockel passen. Die sind aber auch so dünn, dass sie sehr schnell abbrechen...

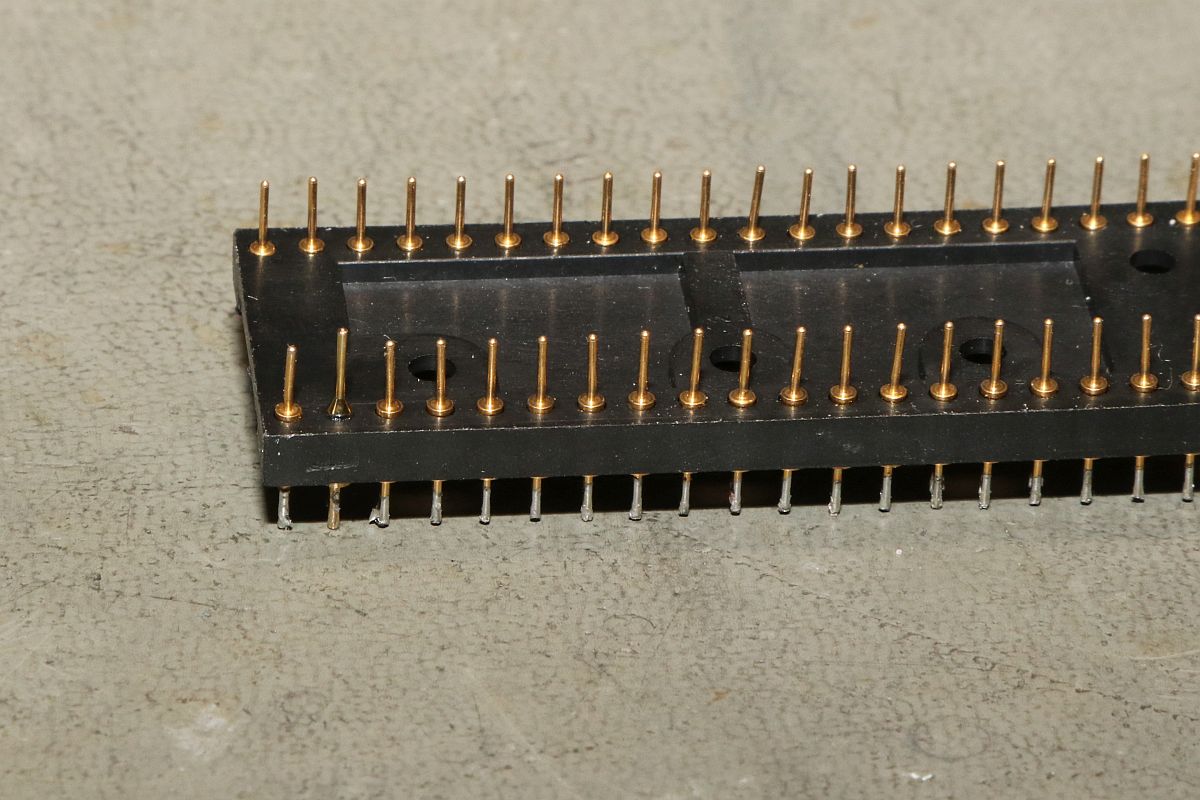

Nicht 100% passgenau aber ausreichend. Der neue Pin wird wieder mit der Lötpinzette heiß eingesetzt.

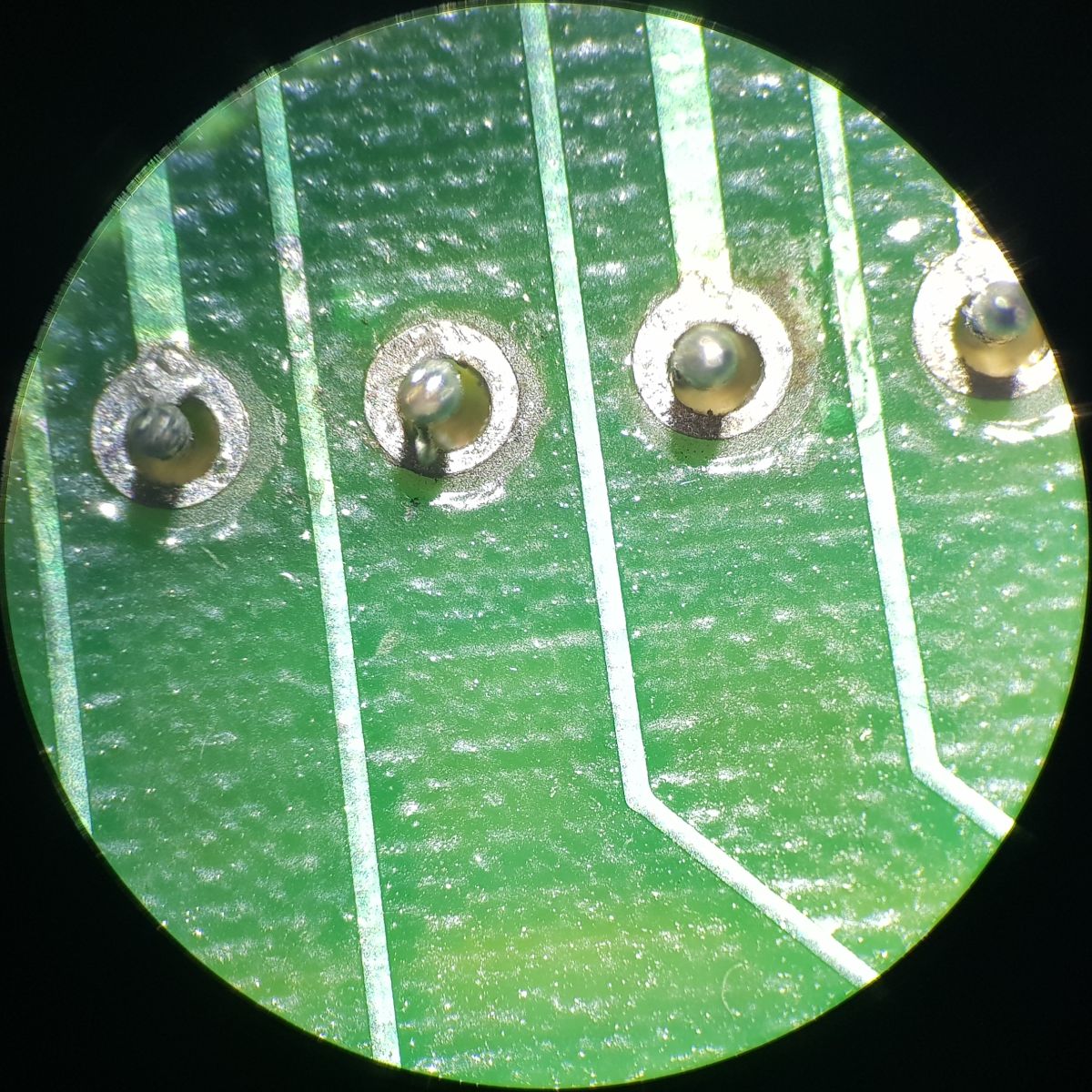

Die Lötseite ist kaum zu unterscheiden.

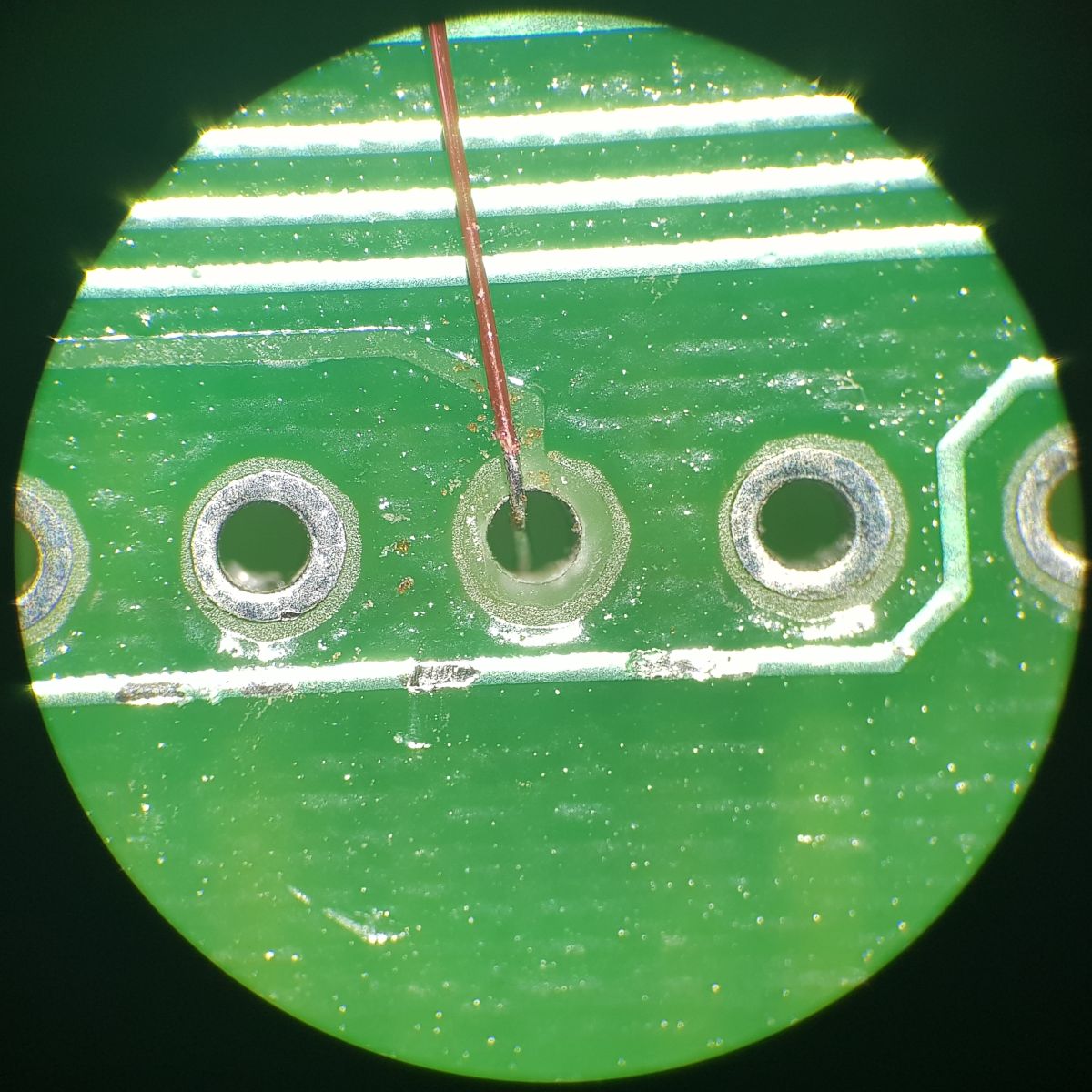

Wie verlötet man jetzt einen Pin ohne Leiterbahn? Man setzt erst einmal einen an der Spitze verzinnten Fädeldraht in die Bohrung:

Der Sockel passt trotz Fädeldraht in die Bohrung! Wen man das jetzt verlötet, hat man wieder eine einwandfreie elektrische Verbindung.

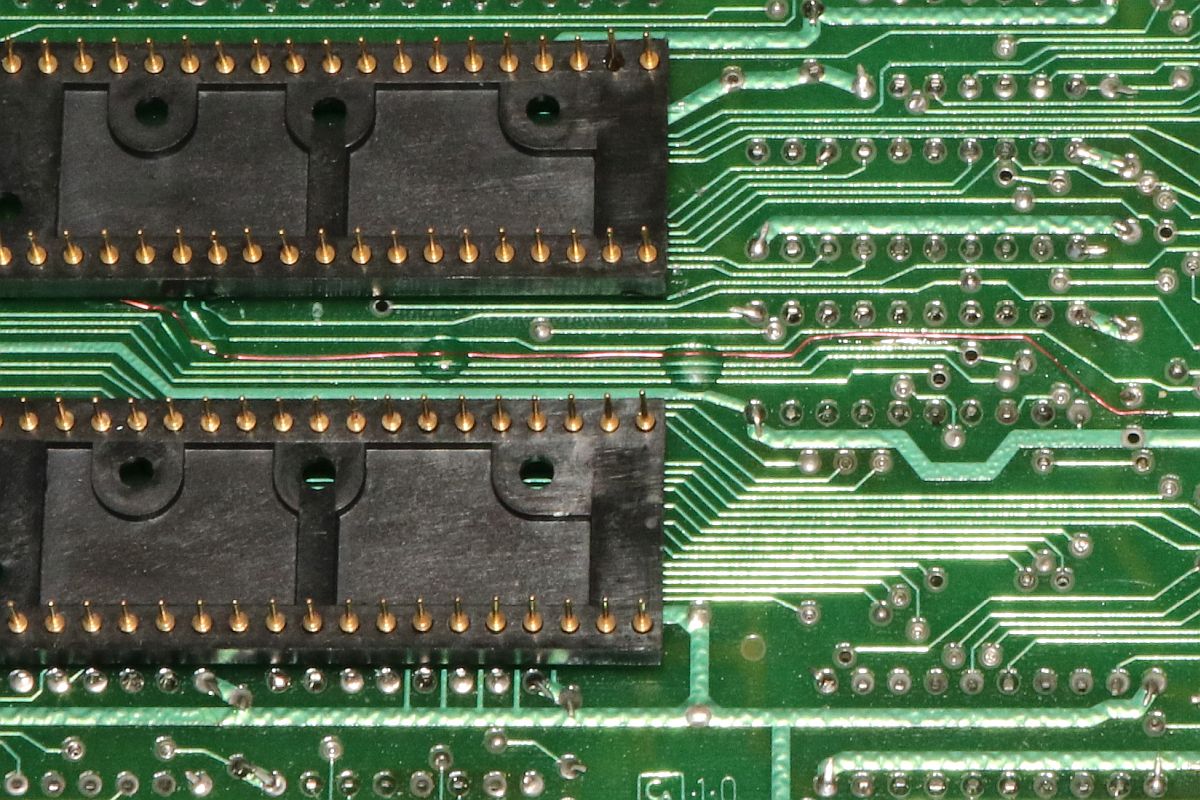

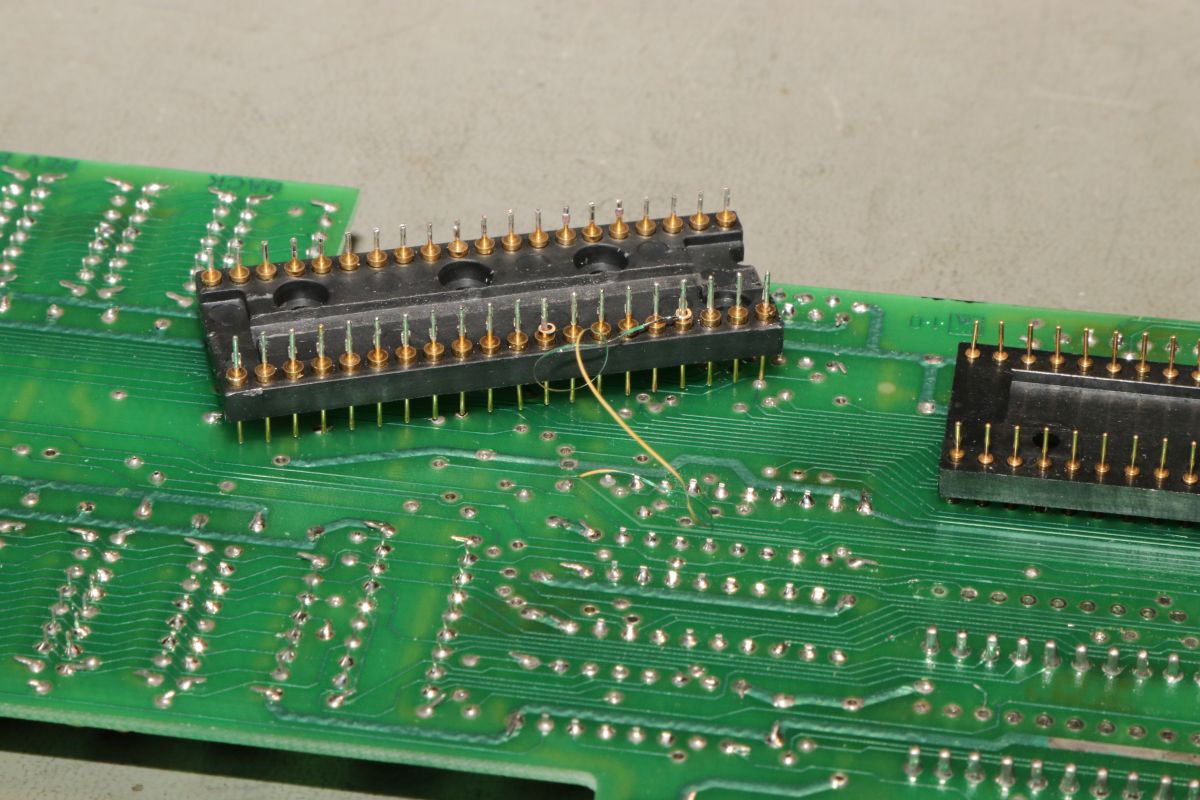

Den Fädeldraht kann man dann auf der anderen Seite passend verlegen und ggf. mit UV-härtendem Kleber fixieren. Kurzschlüsse sind hier nicht zu befürchten, der Fädeldraht ist ja isoliert! Am Ende wird er mit der verbliebenen Leiterbahn verlötet.

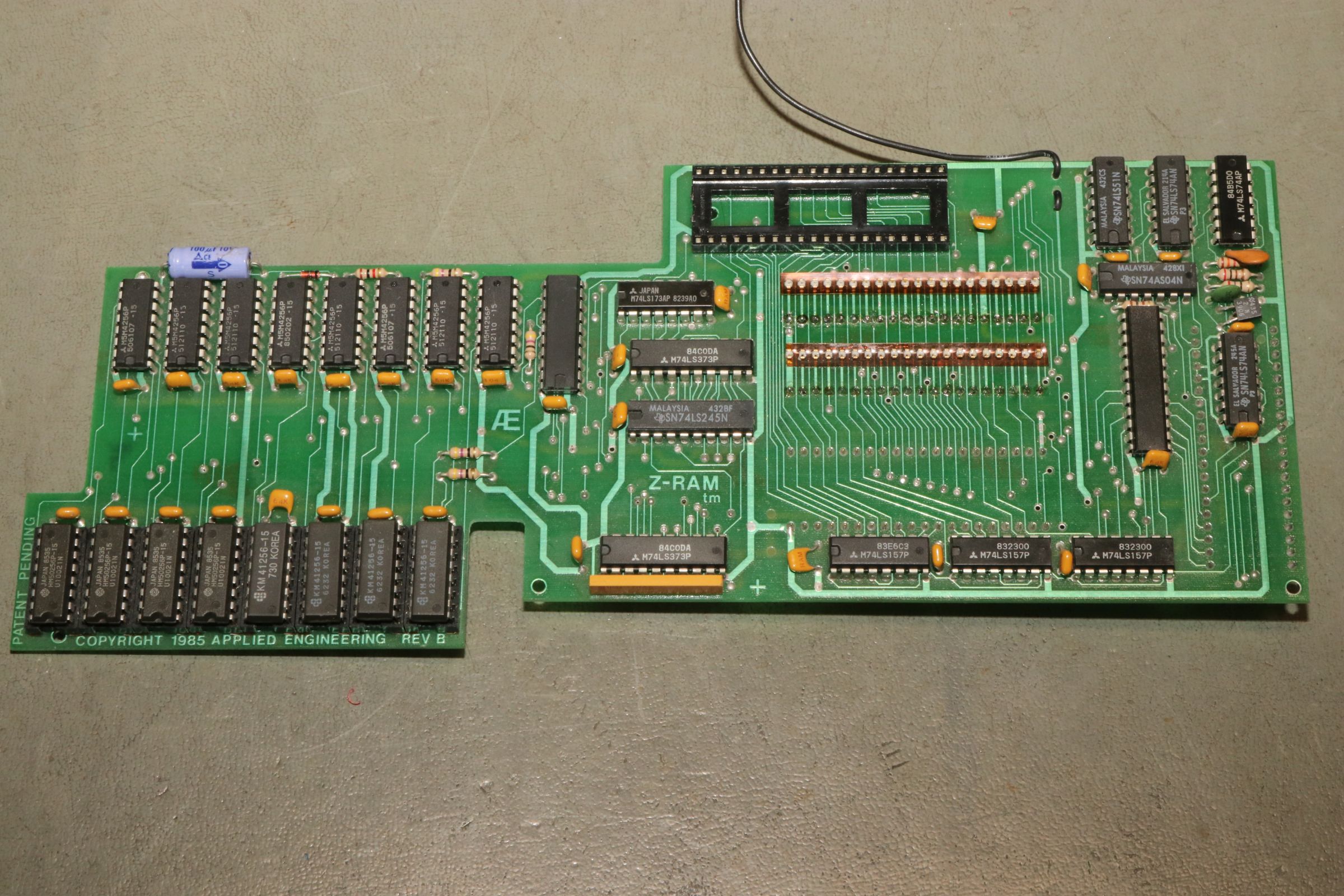

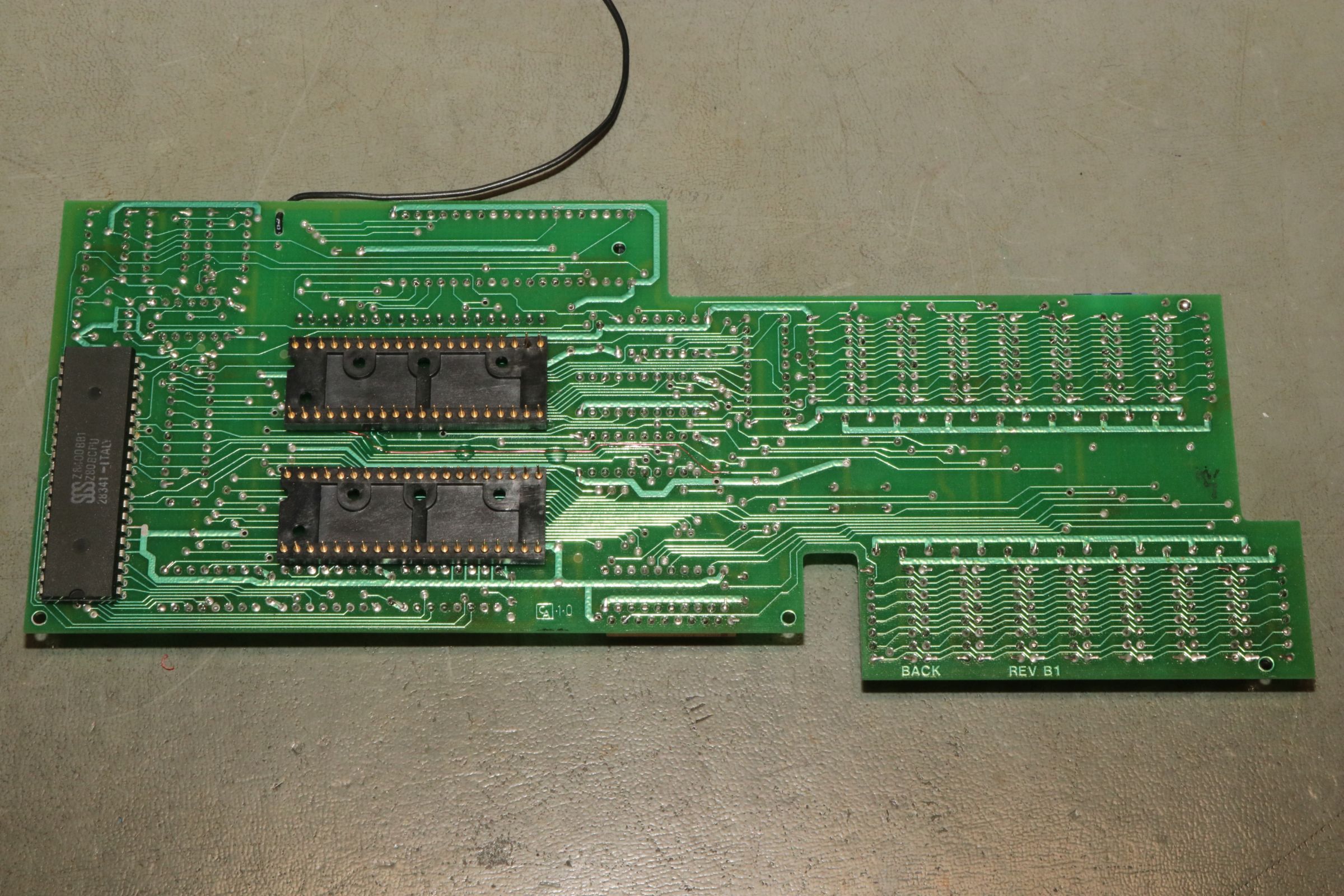

Fertig! Mit dem richtigen Werkzeug ist das in einer Stunde erledigt.

Das Extrahieren des einzelnen abgebrochenen Pins, ohne den Sockel auszulöten, wäre übrigens deutlich schneller gegangen. Aber dann hätte ich jetzt nicht so viel Spaß und keinen Artikel für meine Webseiten gehabt!
