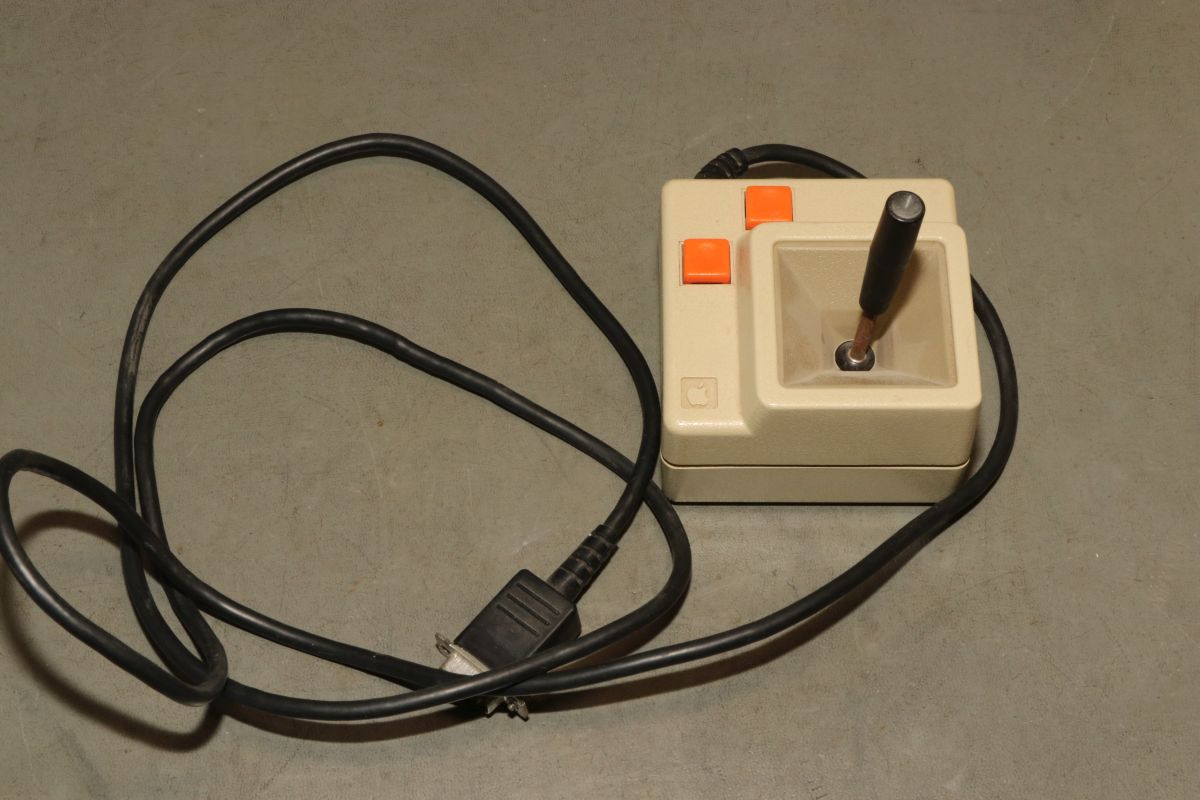

{Apple II Analog Joystick} Viele Homecomputer aus den 80ern hatten einen Joystickanschluss zu bieten, an den digitale Joysticks angeschlossen werden konnen. Dort bestanden auch die Richtungsgeber aus Microschaltern. Der Apple II hate da was Besonderes zu bieten: analoge Joysticks. Hier erkannte der Computer nicht nur die gewählte Richtung, sondern sogar die genaue Lage in einem 2-D-Koordinatensystem. Dieser Joystick ermöglichte sehr feine Steuerung und war sogar als Mausersatz geeignet.

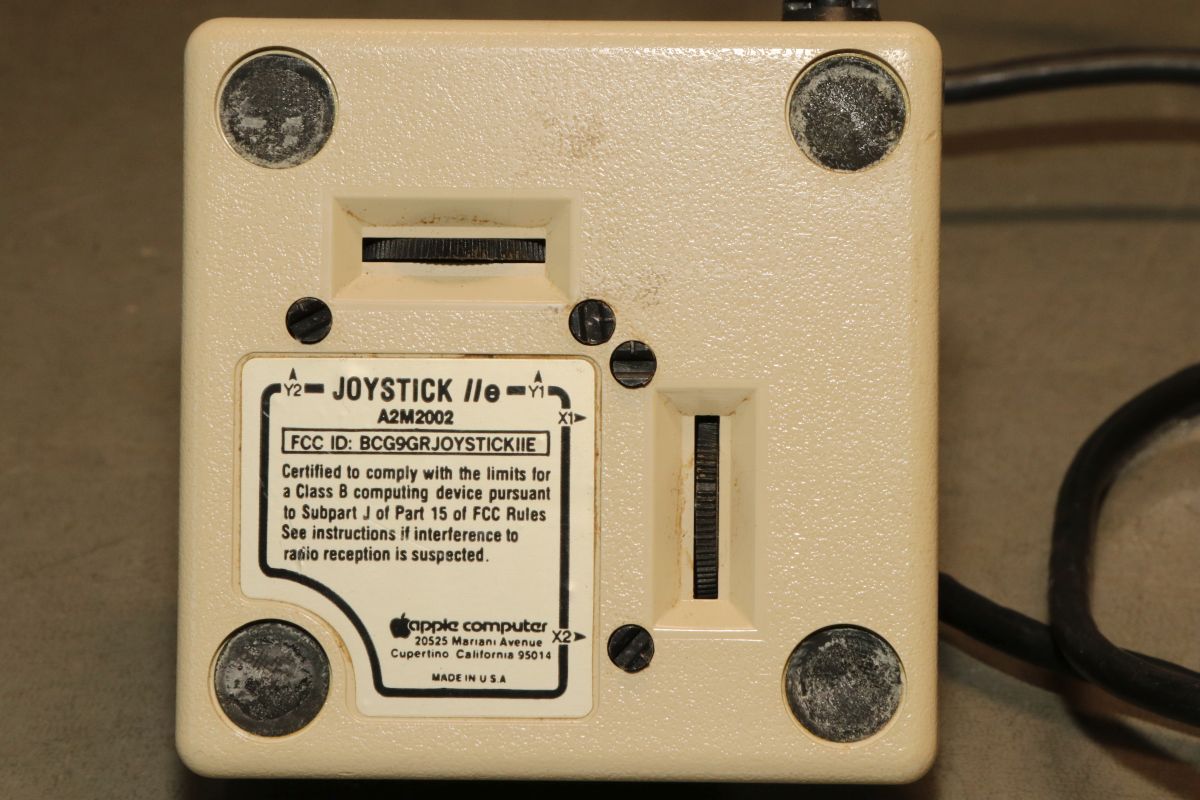

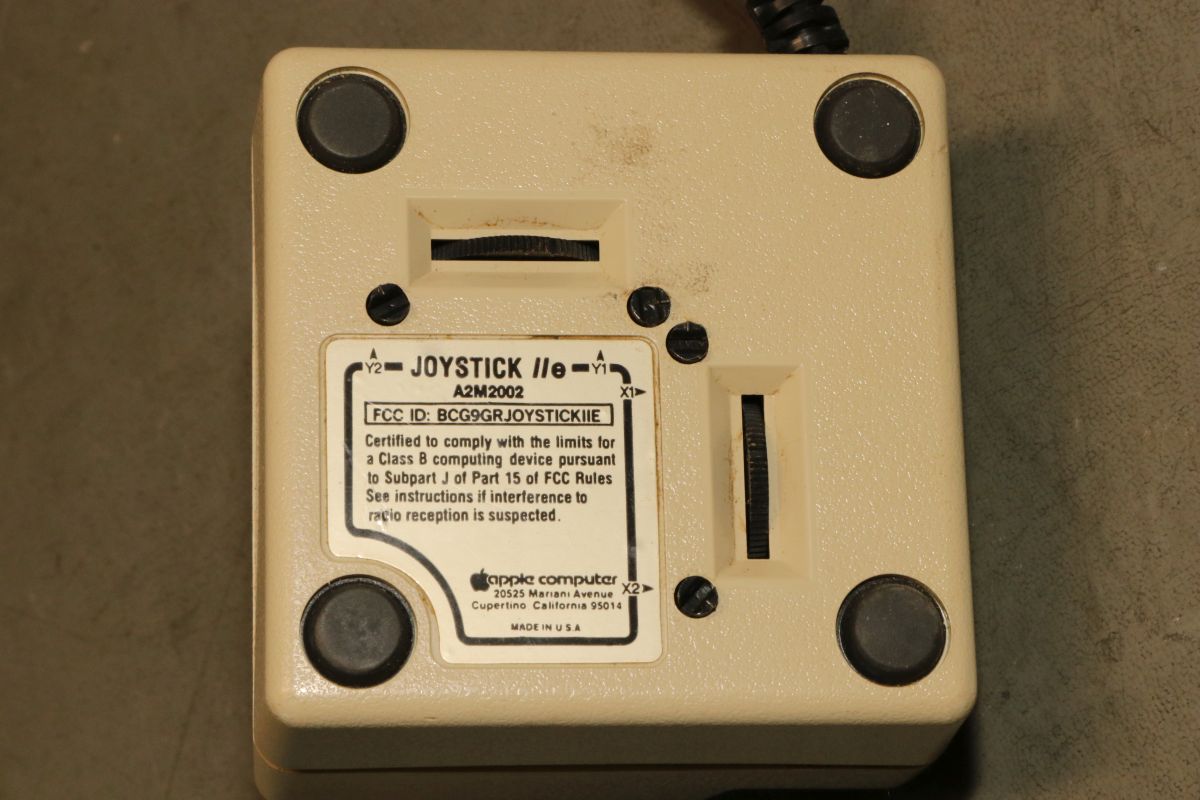

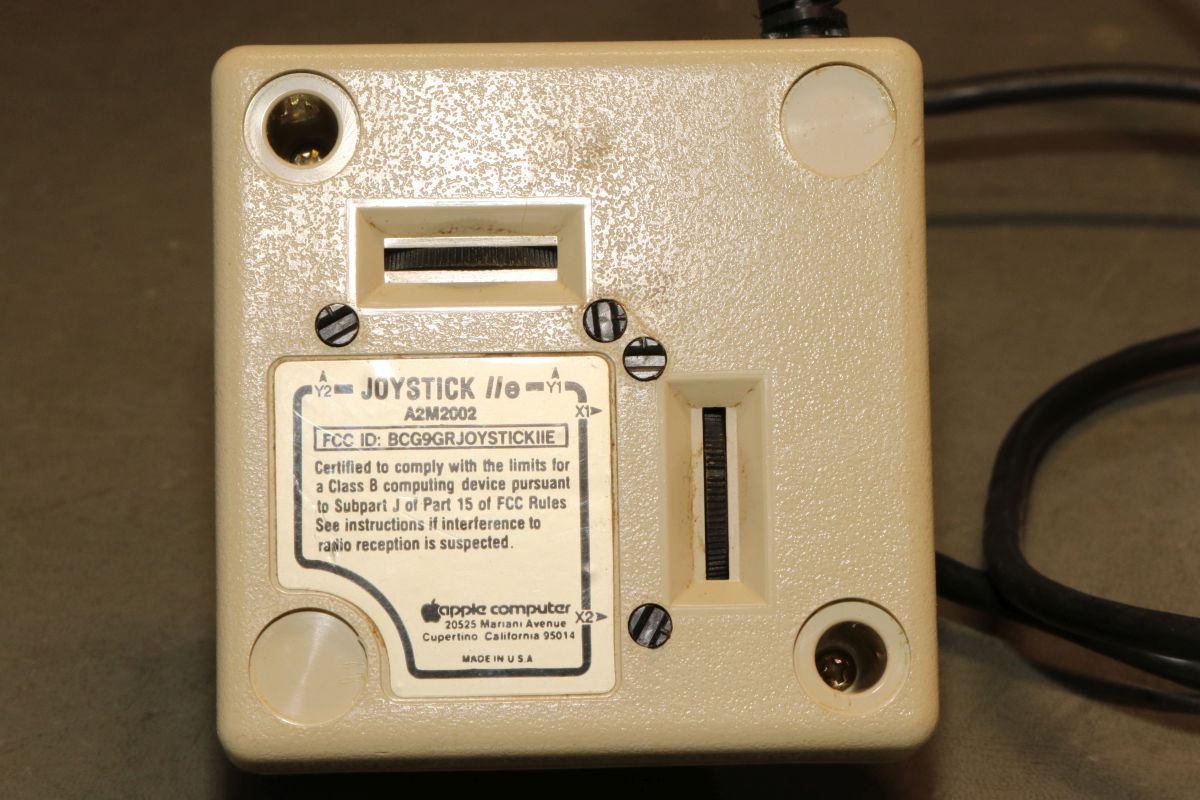

Die Auswertung des eingestellten Widerstandswertes der X- und Y-Potis erfolgte durch ein Monoflop mit einem NE555 über simple Zeitmessung. Auf der Unterseite lassen sich die Nullstellung und der Endanschlag separat einstellen.

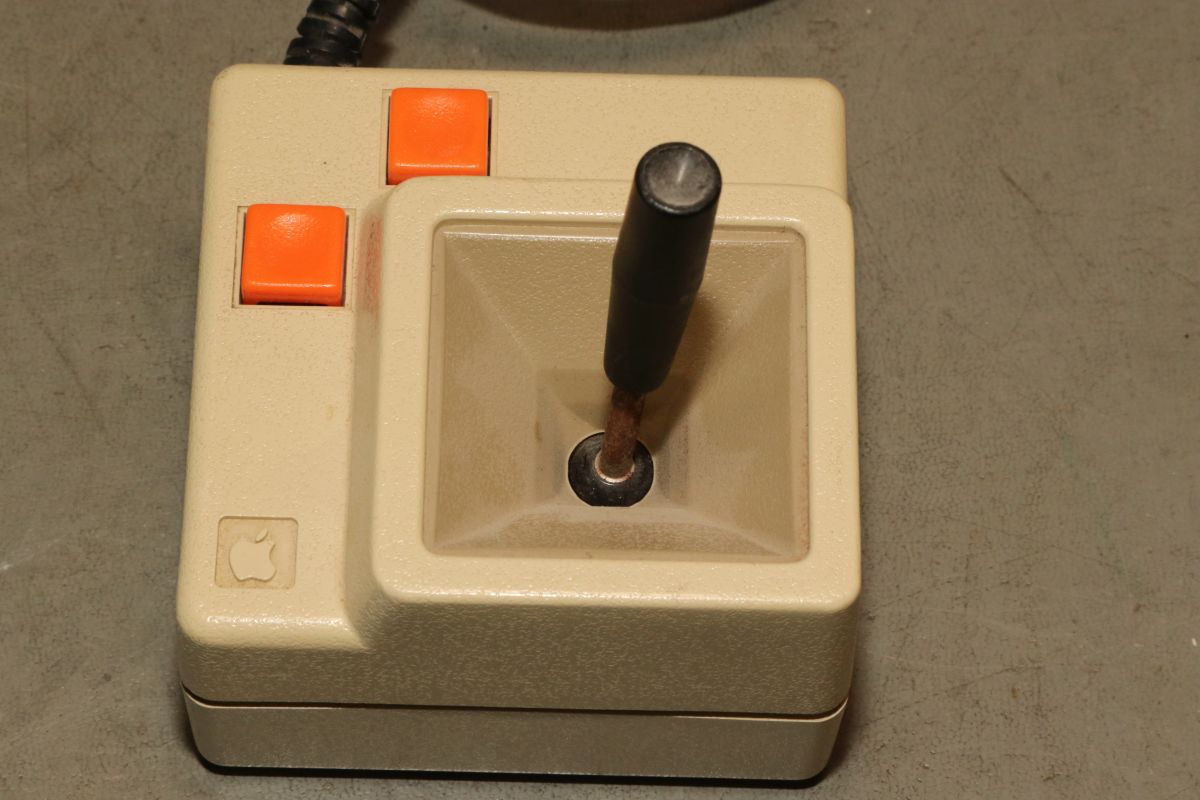

Diese zwei Tasten sind tatsächlich unabhängig bedienbar - anders als bei vielen digitalen Joysticks dieser Zeit.

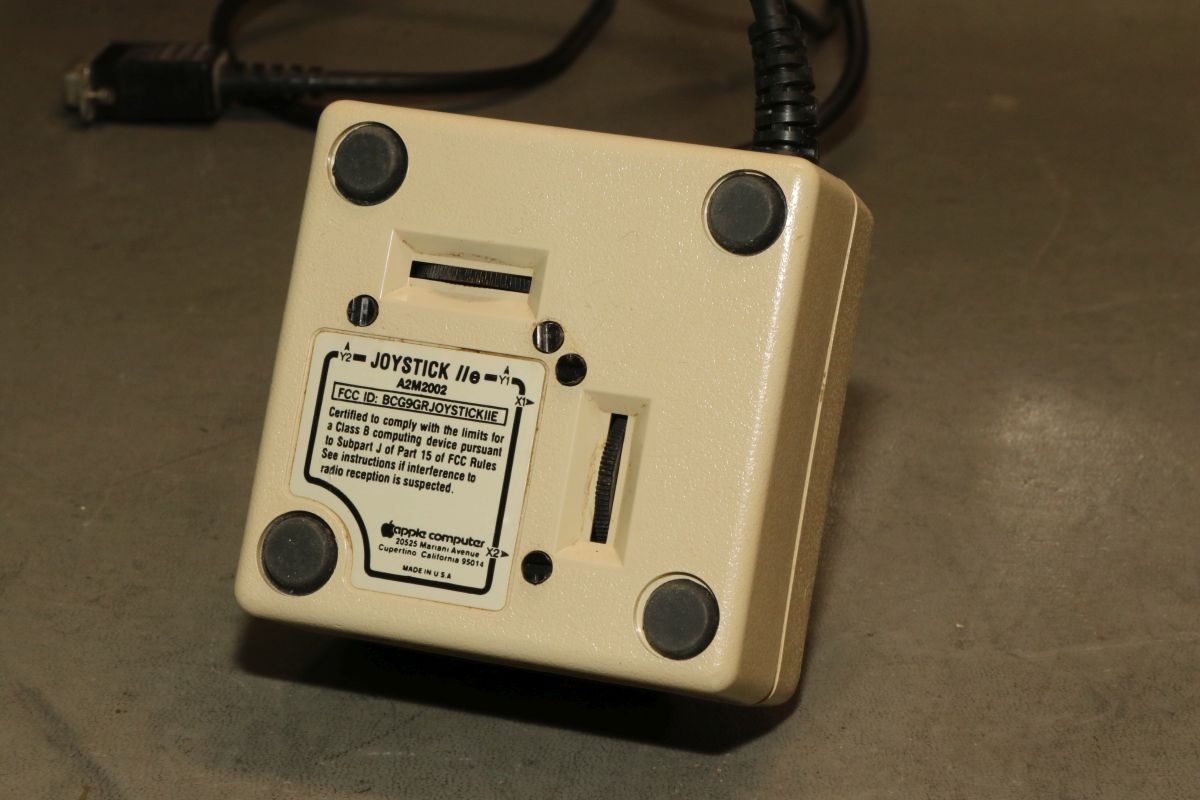

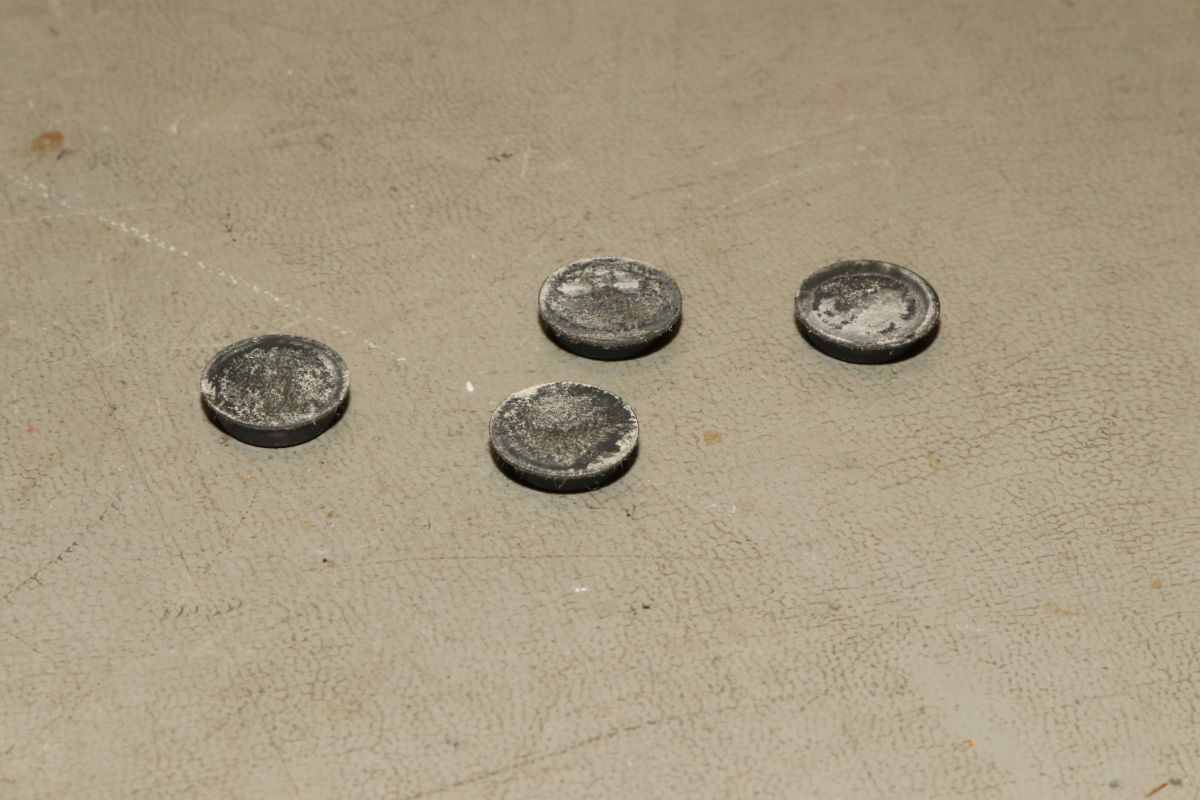

Zum Öffnen muss man die Gummifüße abpopeln, der Kleber ist dann natürlich hin...

Die Klebefolie bleibt nämlich am Gehäuse hängen.

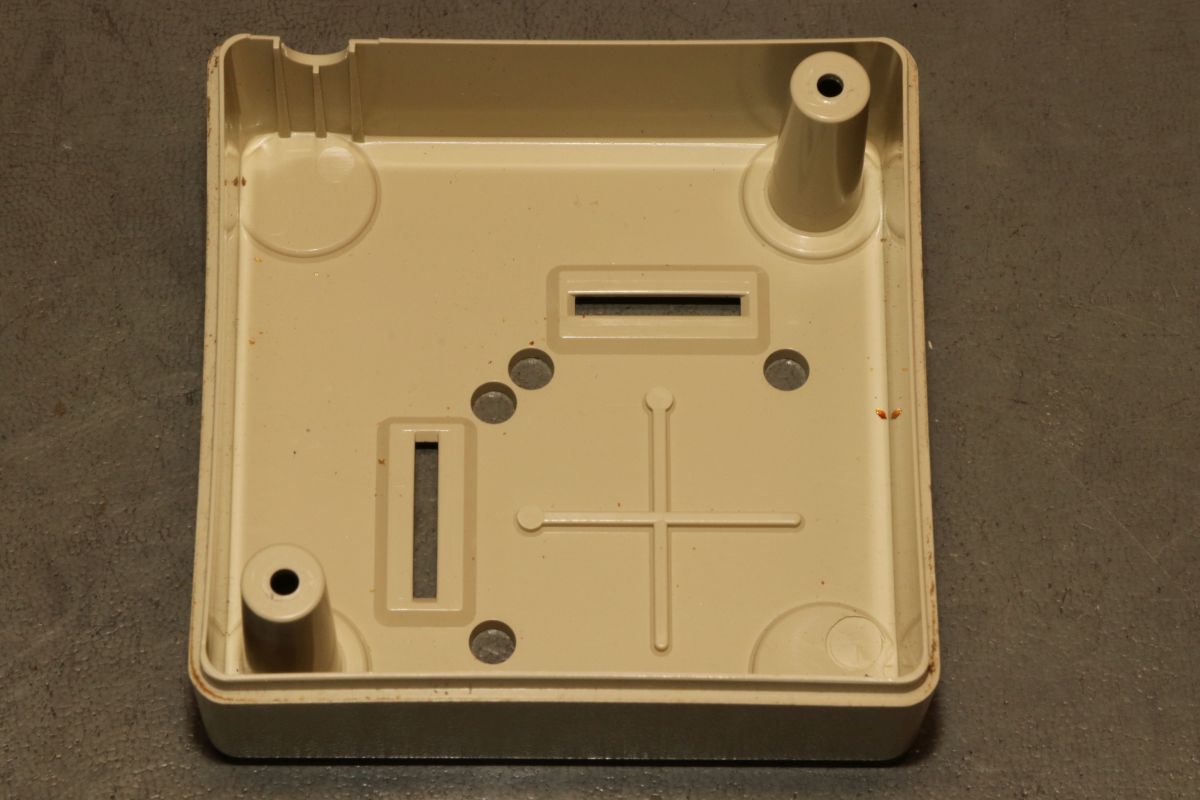

Unter zwei Füßen verstecken sich zwei Schrauben.

Die Verkabelung hätte etwas wertiger sein können...

Originale Apple-Komponenten sind immer recht wertig gebaut.

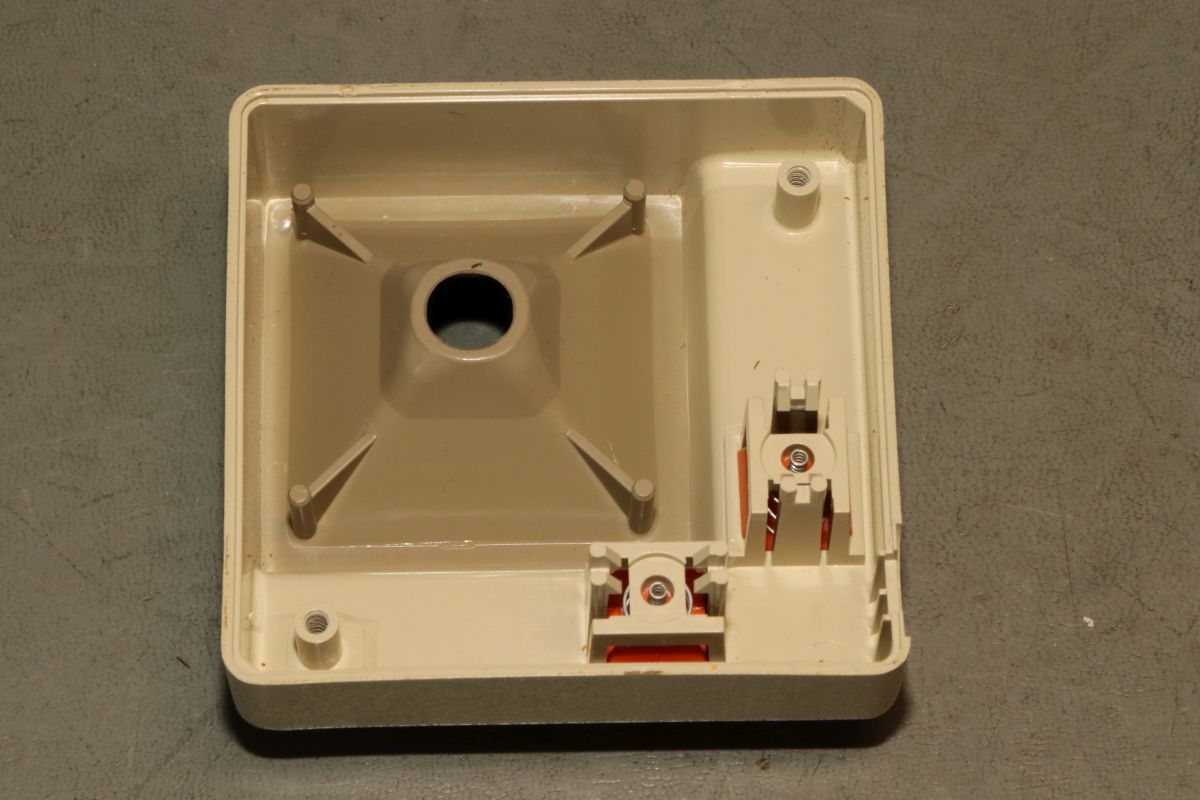

Die Tastenkappen bleiben im Gehäuse, nur die Taster lassen sich ausbauen.

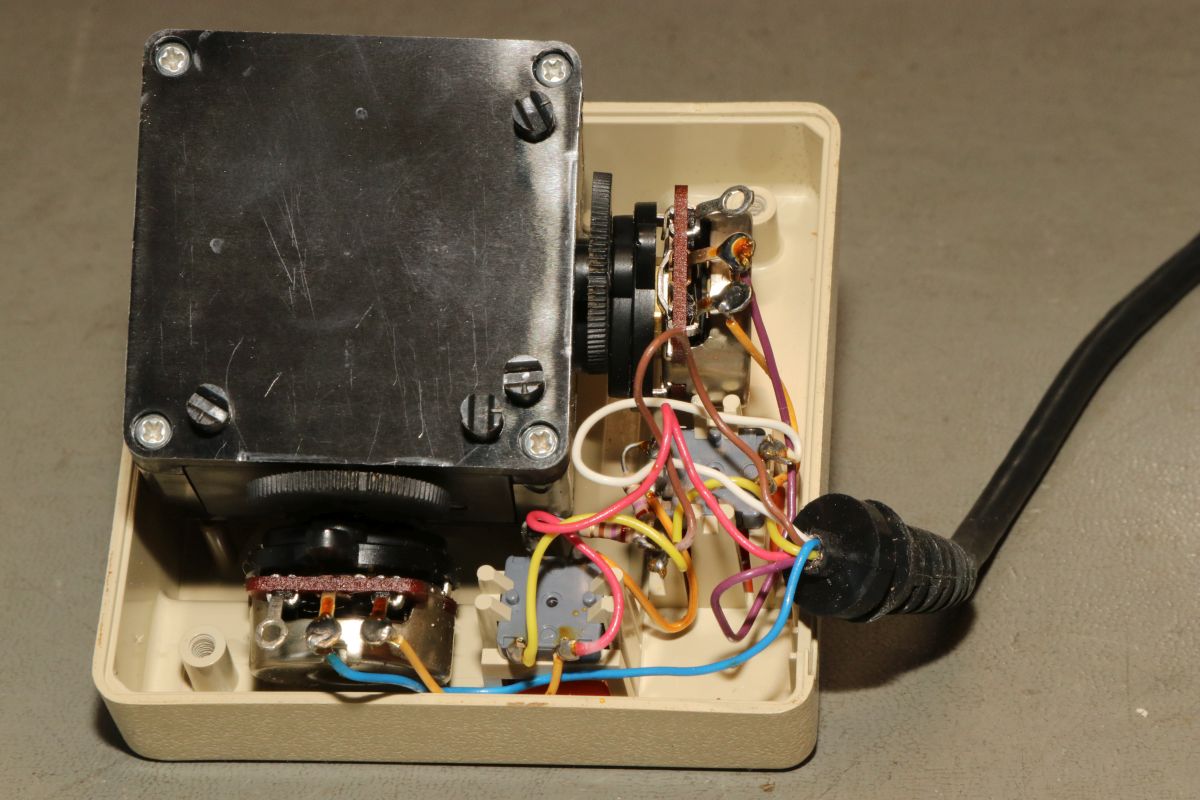

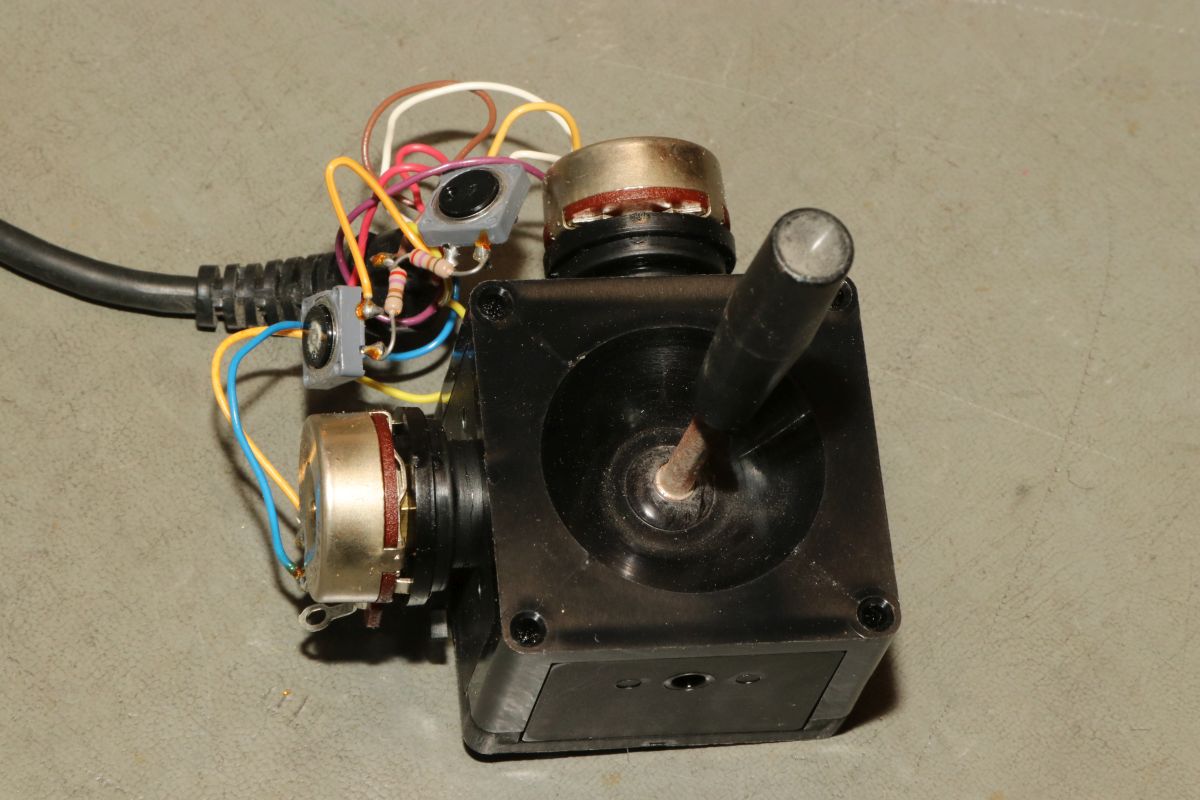

Hier sieht man die beiden Potis für die X- und die Y-Lagebestimmung.

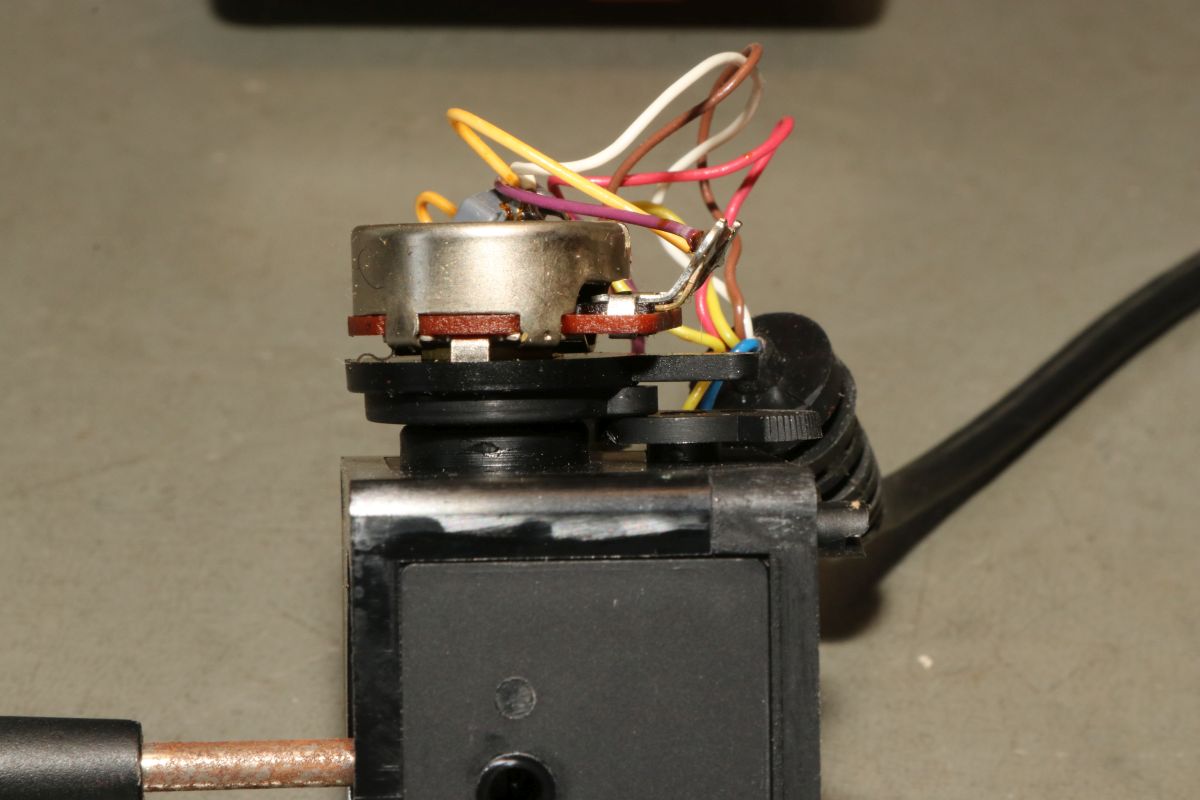

Die Nullstellungskorrektur verdreht mechanisch das komplette Poti:

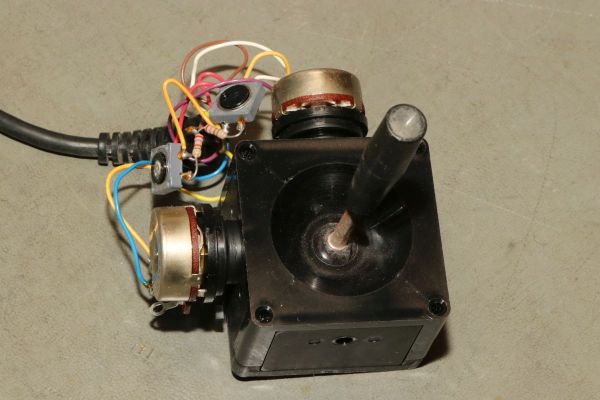

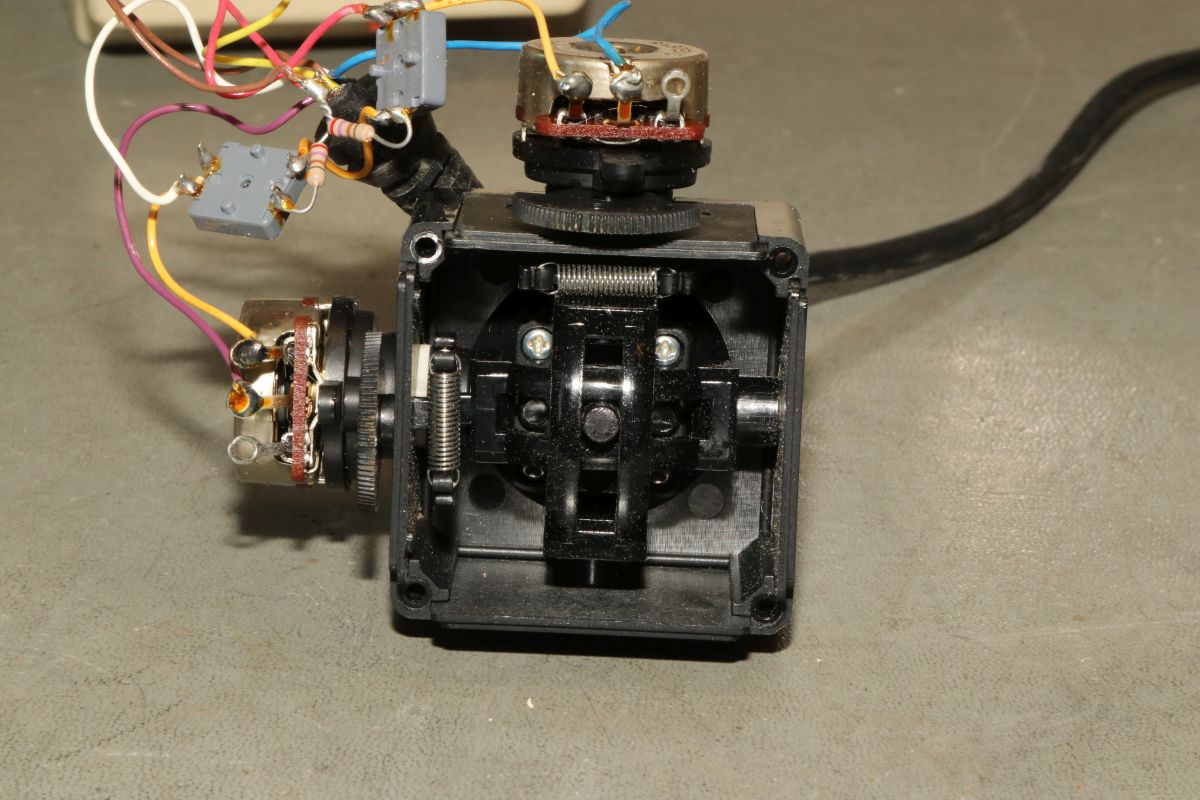

Im Inneren des Kastens verbirgt sich eine extrem stabile Mechanik. Die beiden Federn halten den Steuerknüppel in der Mittelstellung. Wenn doch die Vectrex-Controller auch so ordentlich verarbeitet wären...

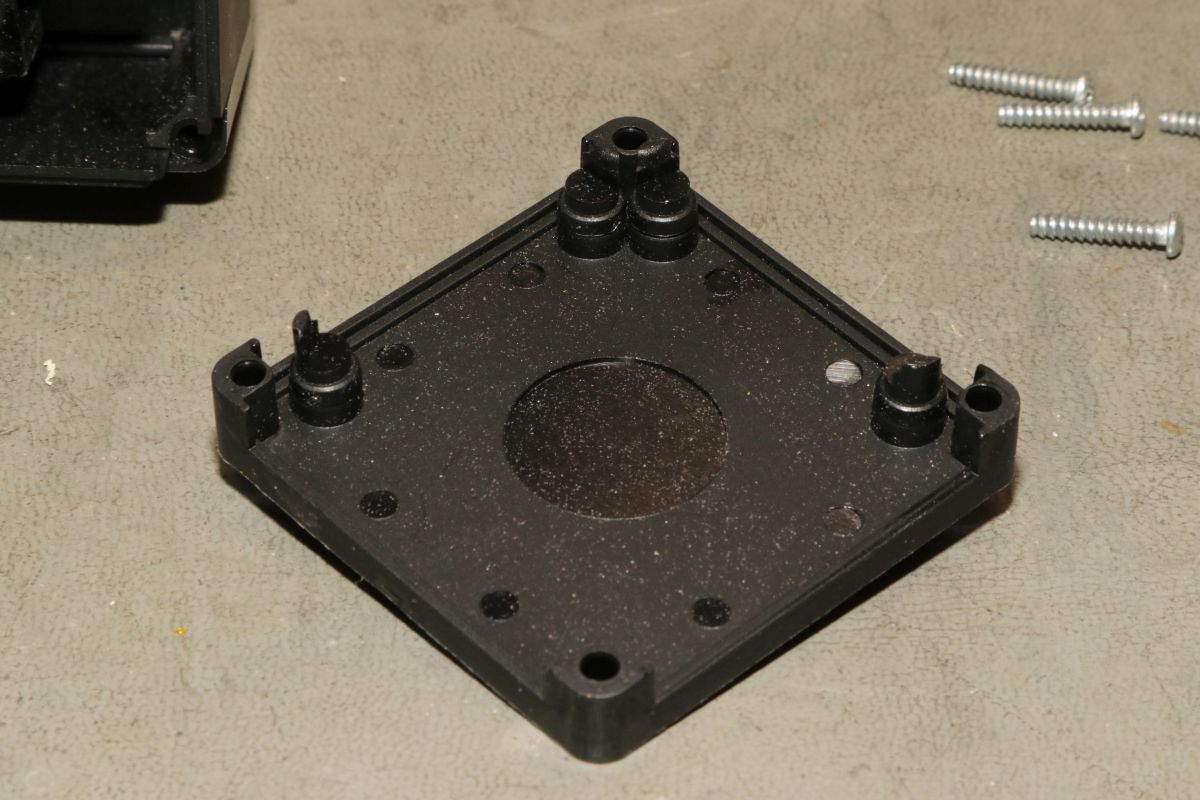

Hier sind die Pinöpel für den Endanschlag:

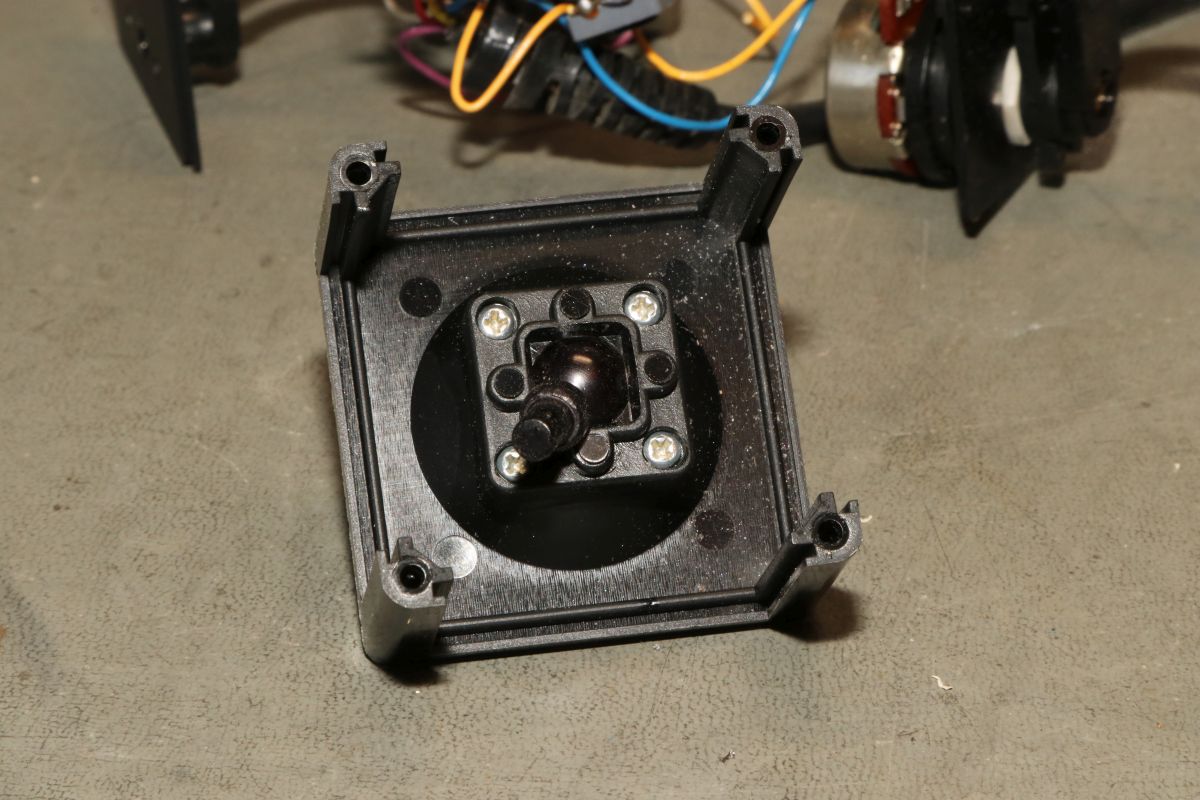

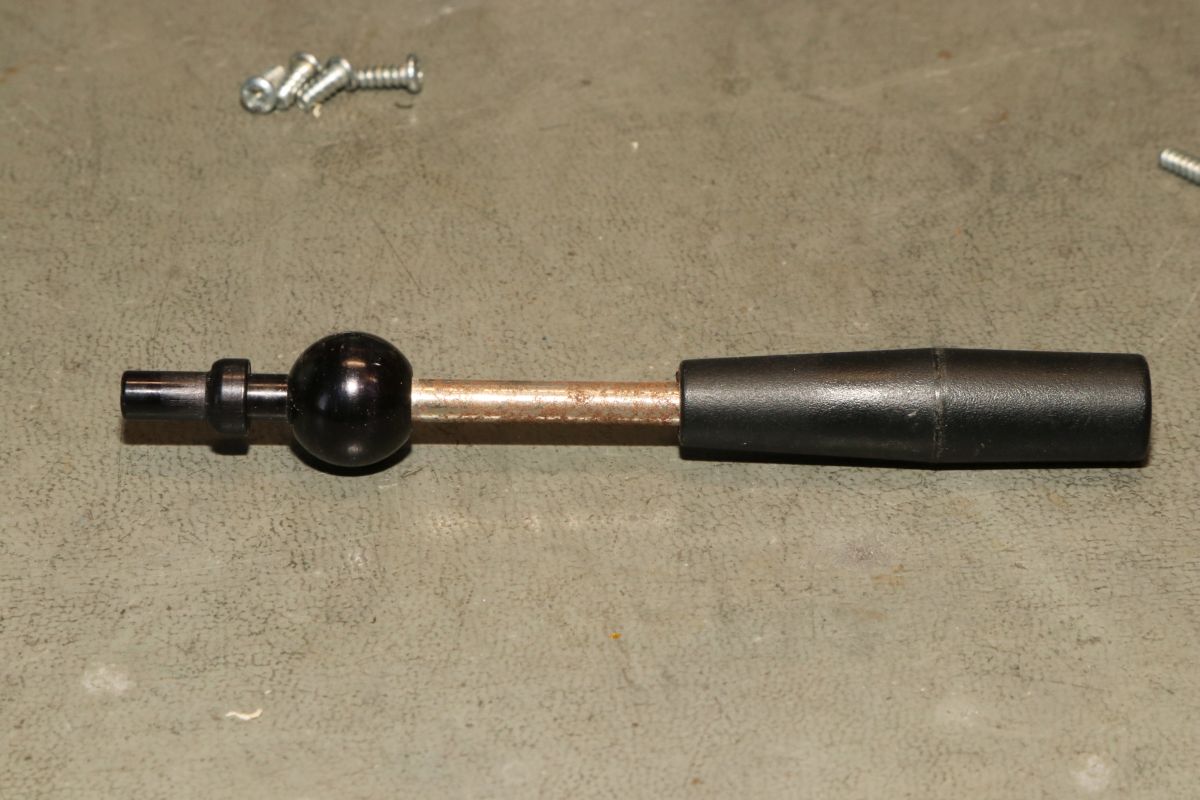

Der Steuerknüppel wird durch ein Kugelgelenk gehalten.

Die Mechanik sieht noch einwandfrei aus, außer dem Flugrost, aber der ist nur kosmetisch...

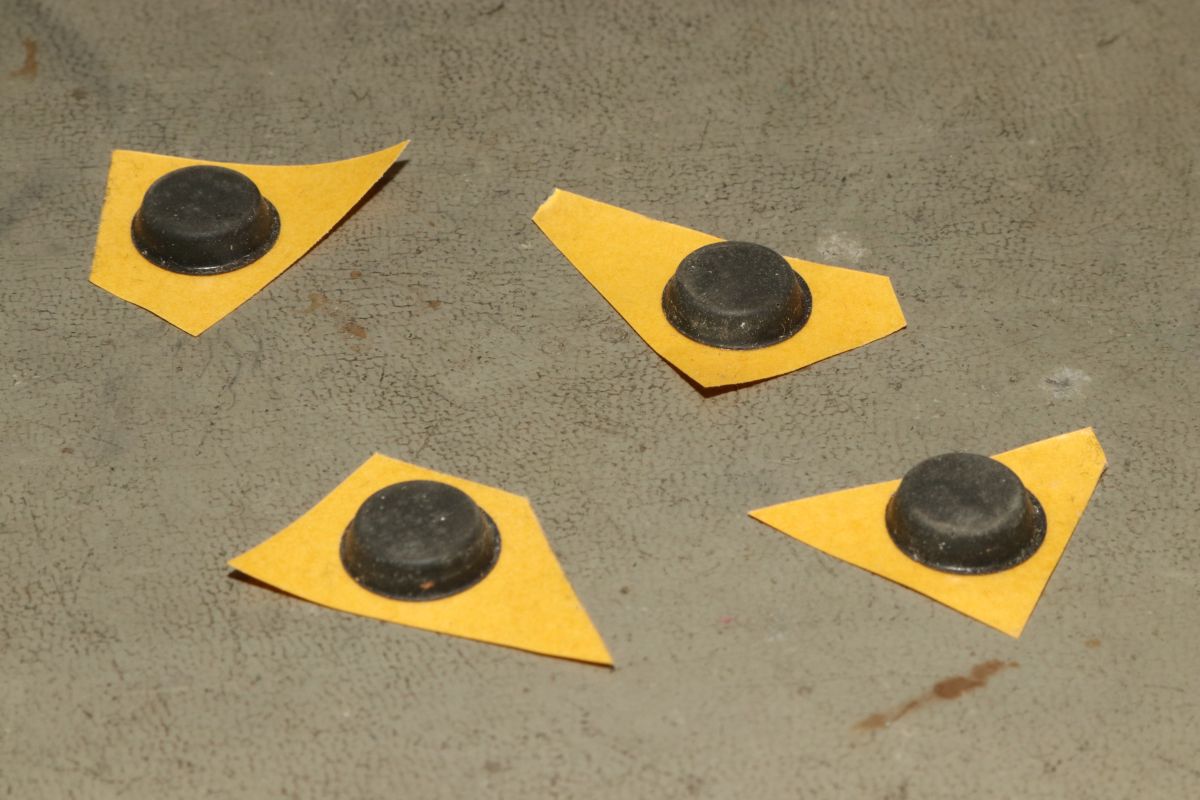

Doppelseitiges Klebeband hilft bei den Füßen:

Und schon ist der Analog-Stick wieder sauber und einsatzbereit. Auch wenn ich hier mal nichts reparieren musste, macht es immer mal Spaß, einfach hineinzusehen.
