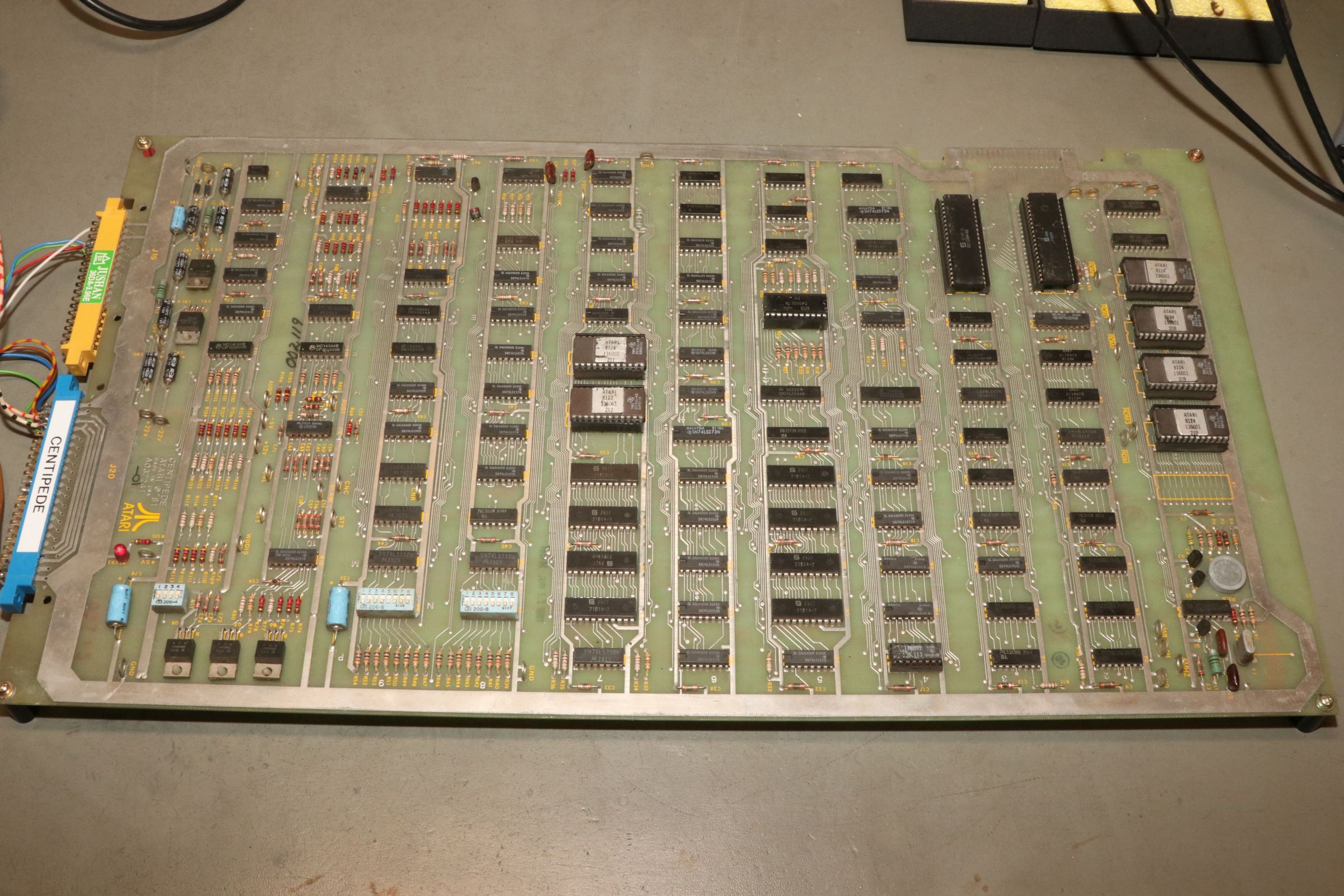

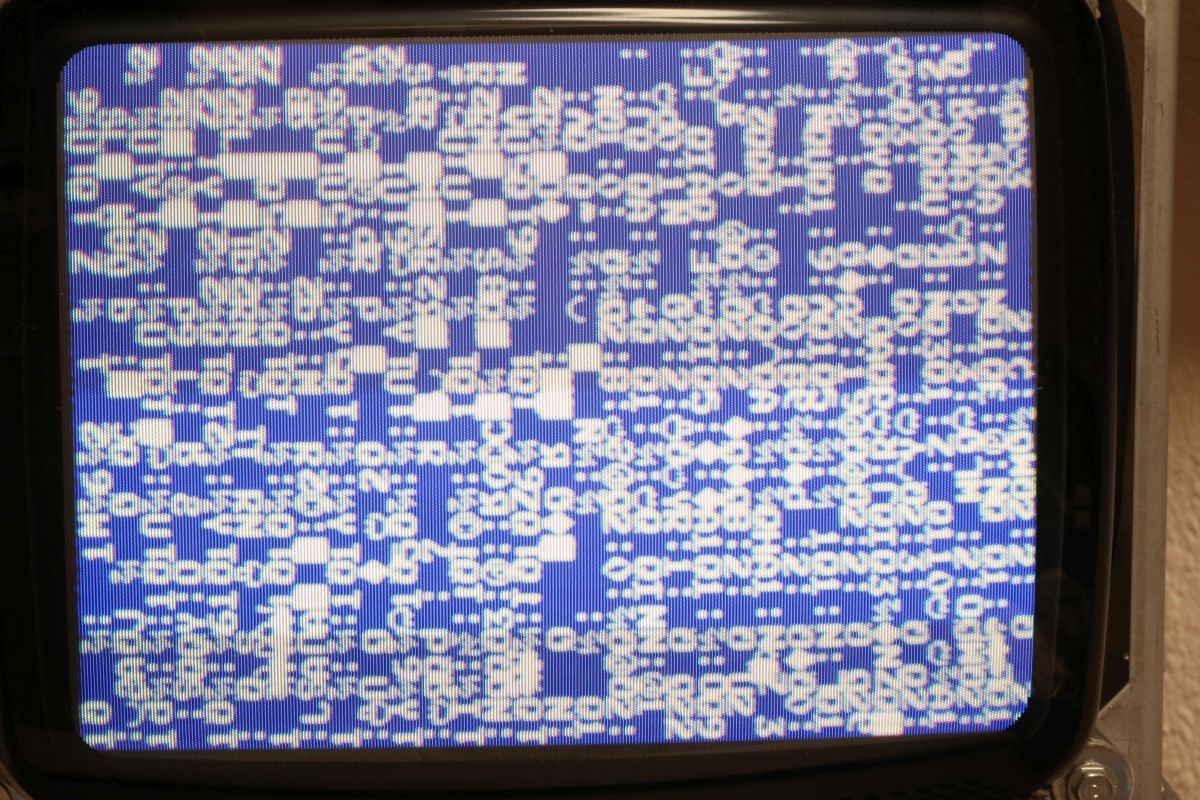

{Centipede - der Wiedergänger} Wieder mal eine Centipede, langsam kenne ich diese Platinen auswendig. Symptome: kein richtiges Bild, und das auch noch mit Streifen.

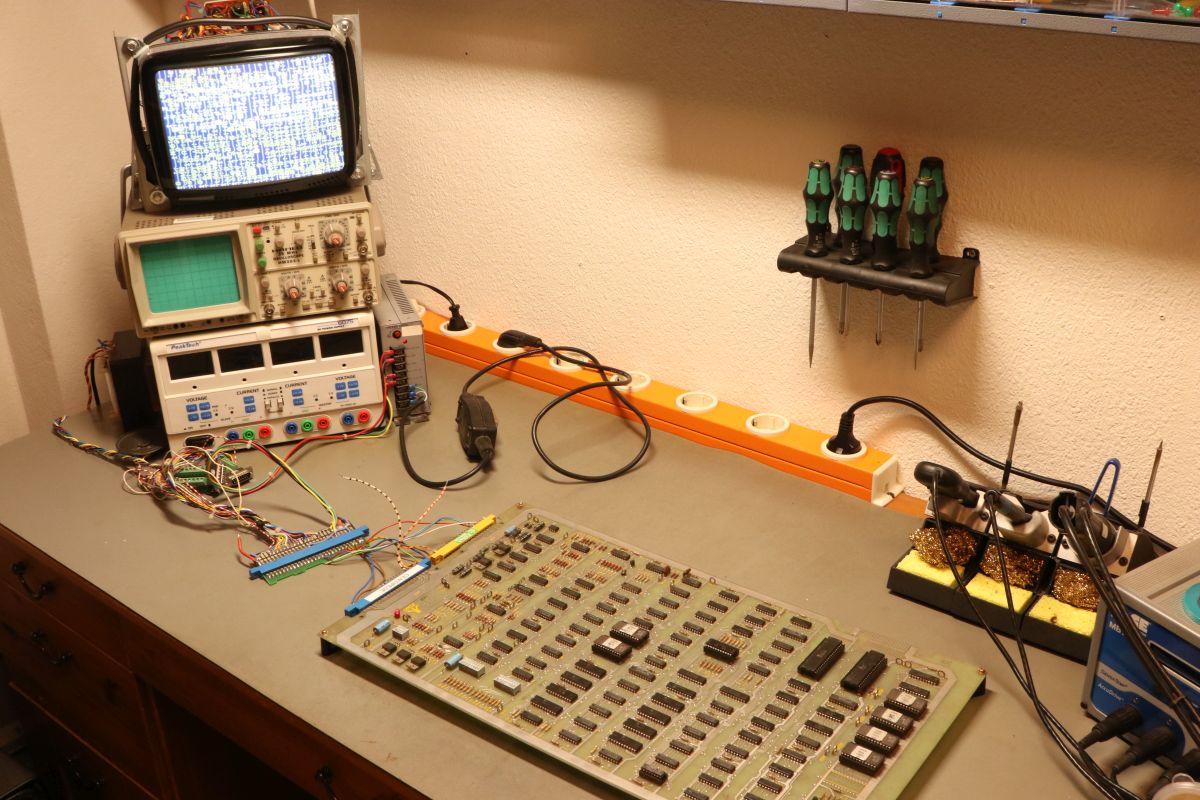

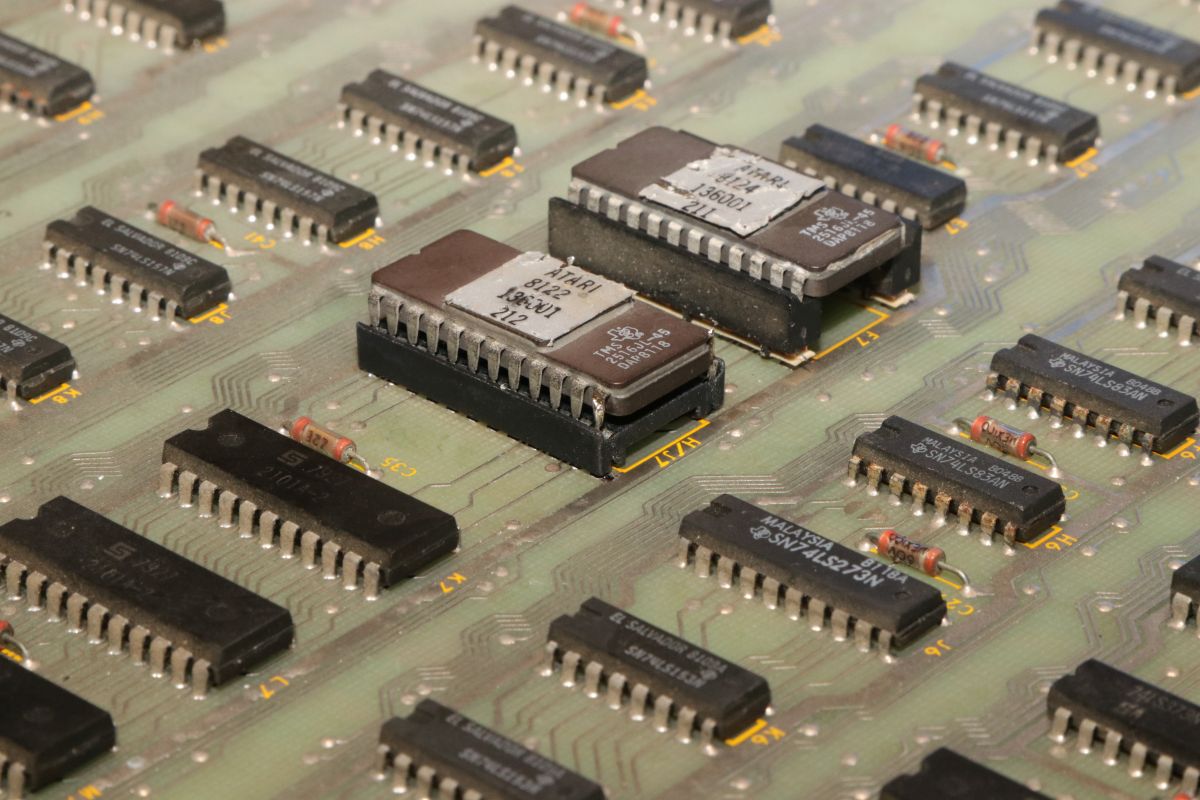

Wenn man Platinen öfter macht, dann hat man wenigstens die passenden Adapter griffbereit.

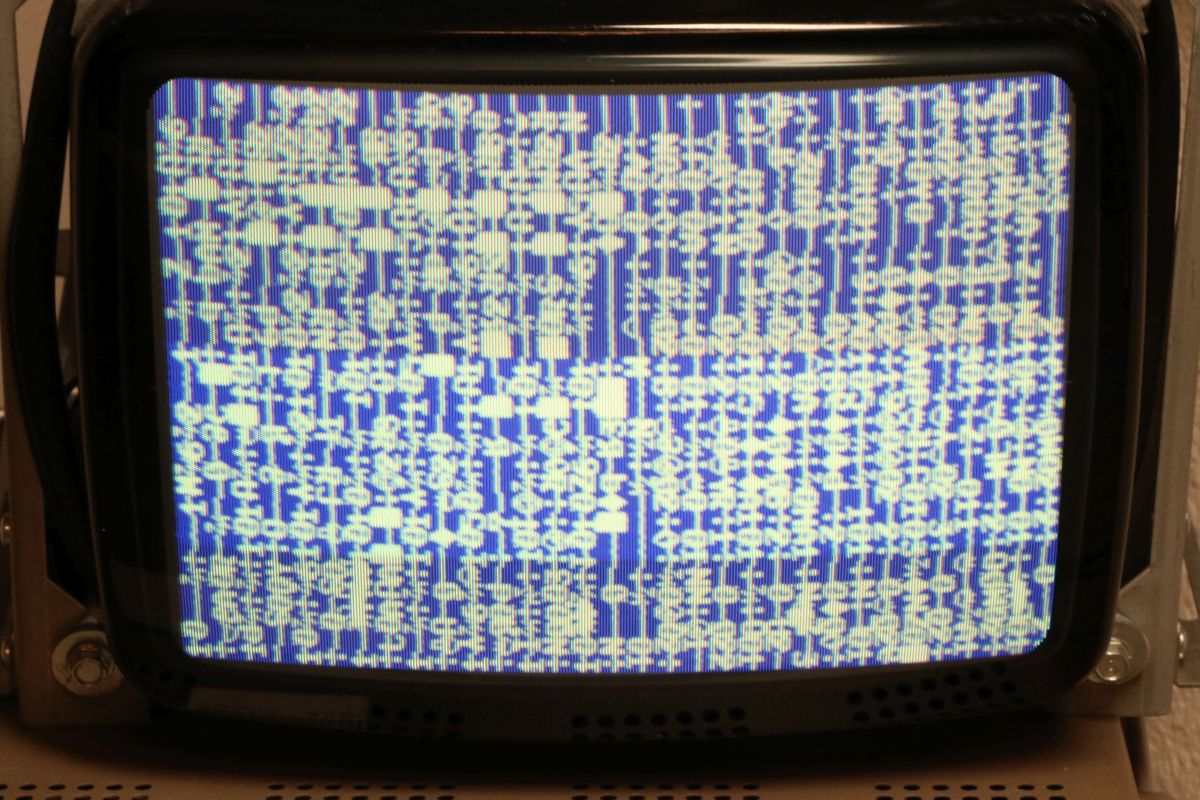

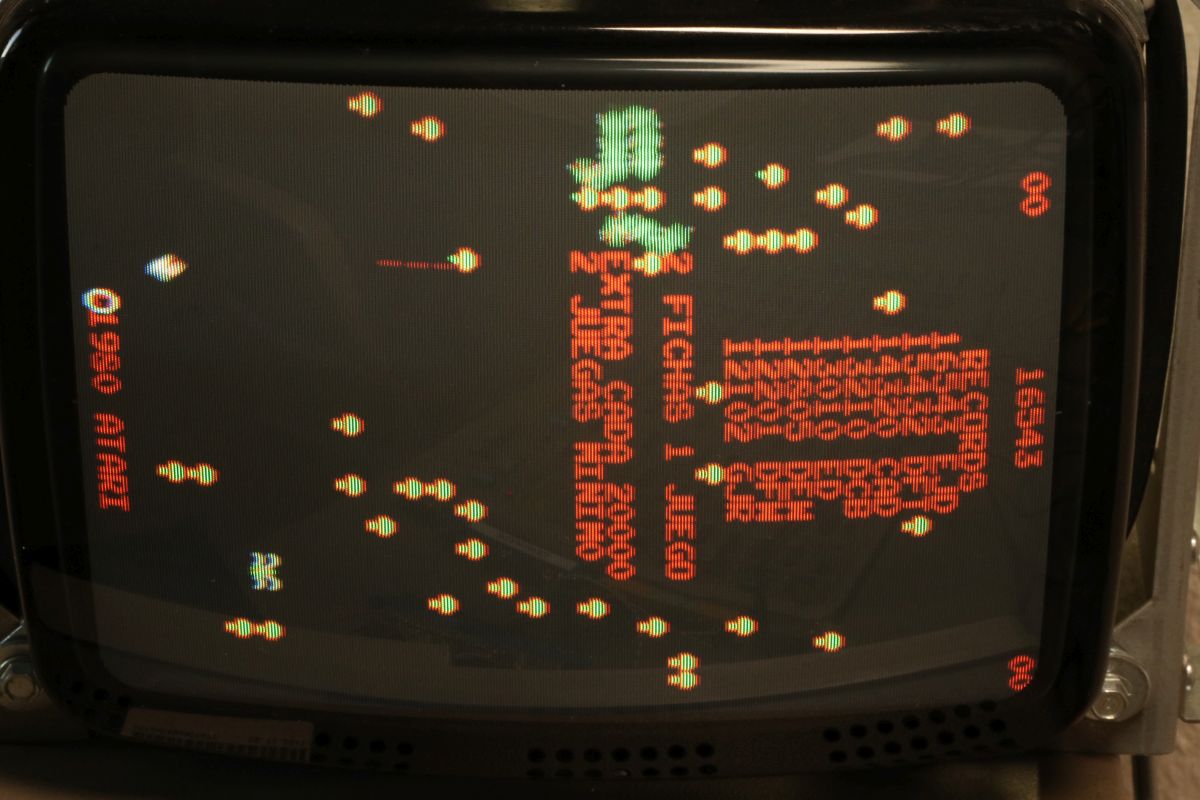

Wir sehen hier zwei Fehlerursachen: das Spiel läuft nicht - womöglich ROM Fehler und es gibt Streifen in den Characters - Probleme mit dem Character-ROM.

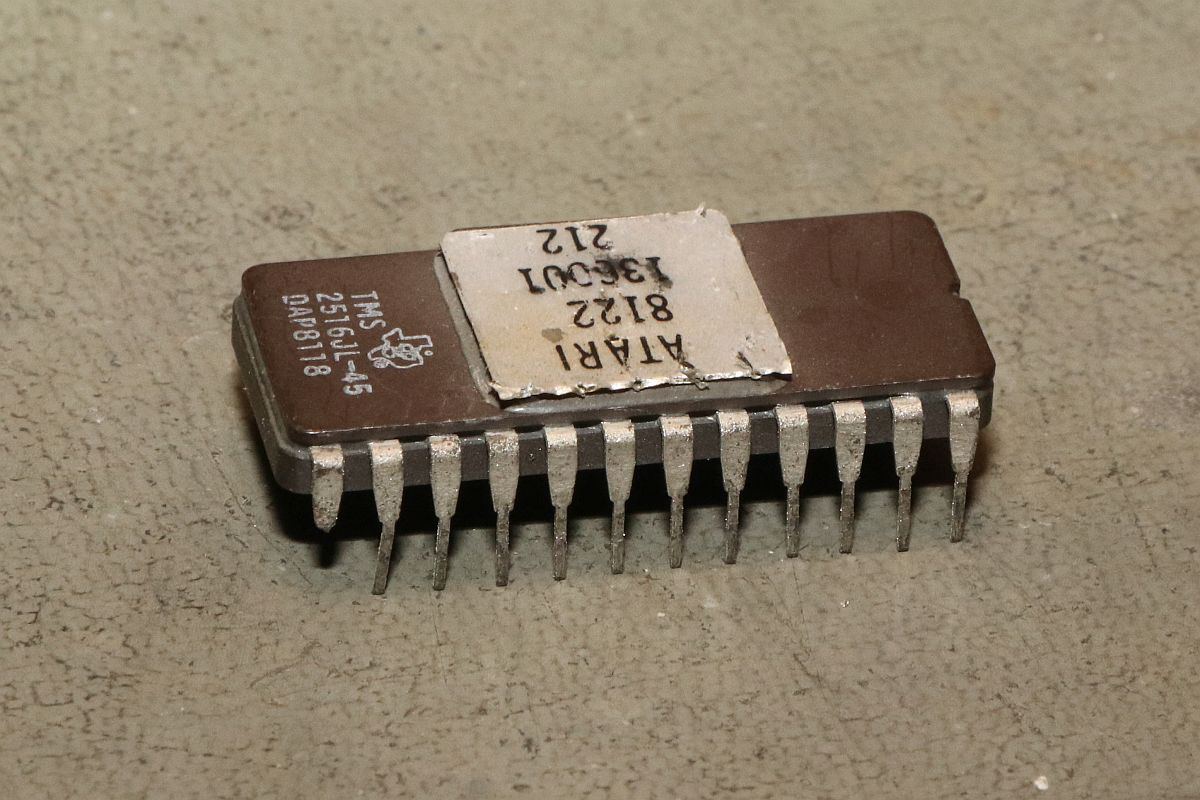

Das mit dem Character ROM war ja einfach...

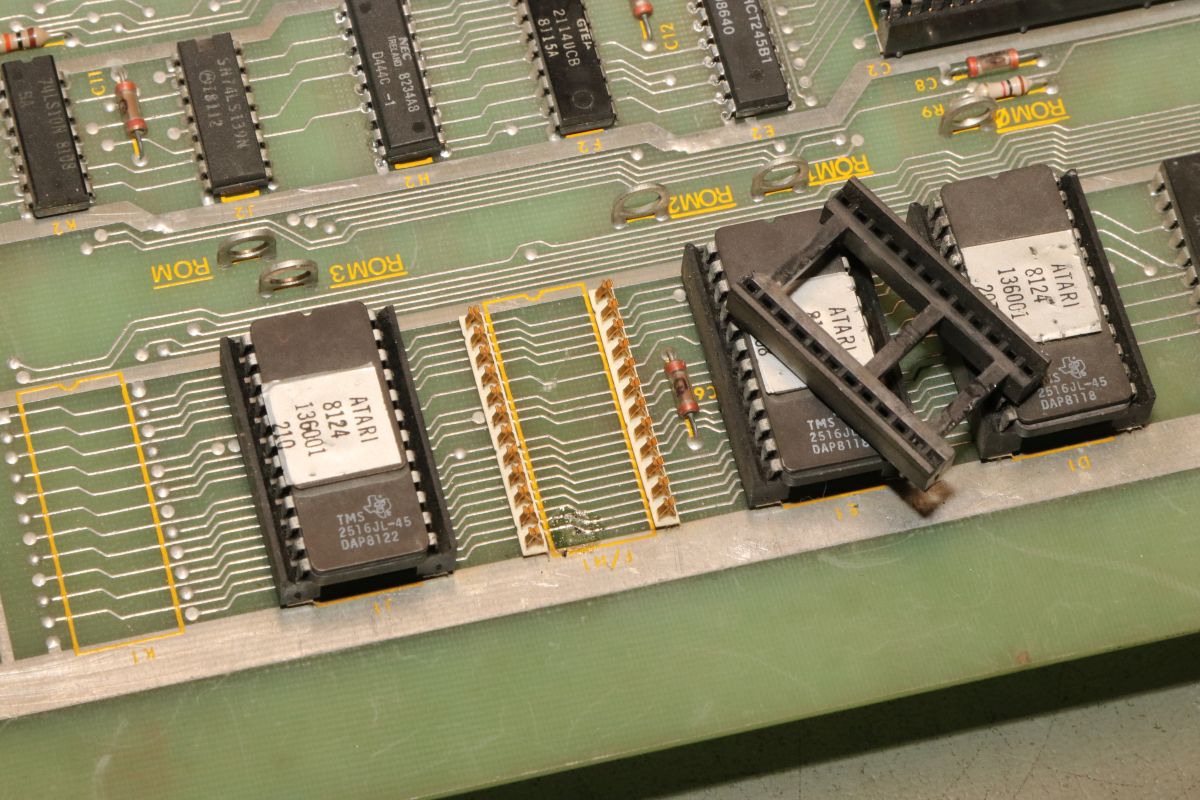

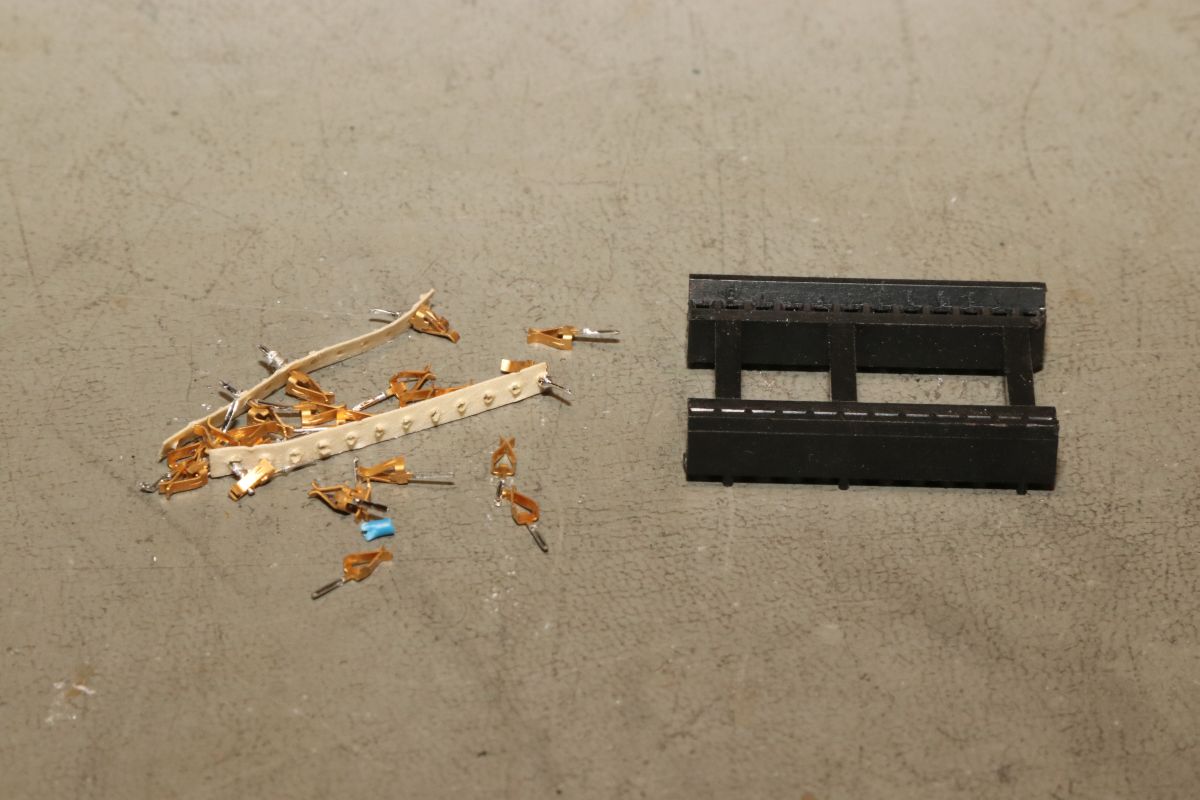

Und die bescheuerten Sockel machen die Sache auch nicht besser. Hier sind schon Kontaktfedern abgebrochen.

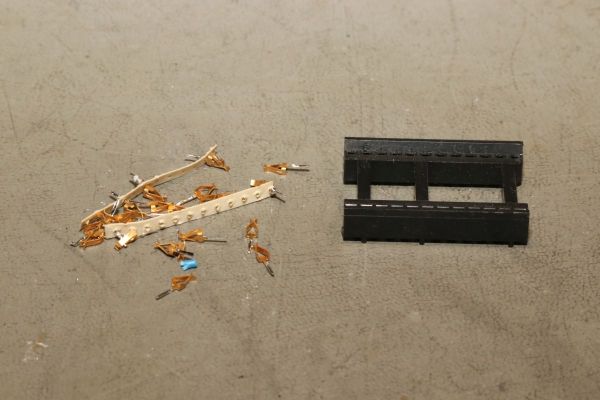

Alles raus!

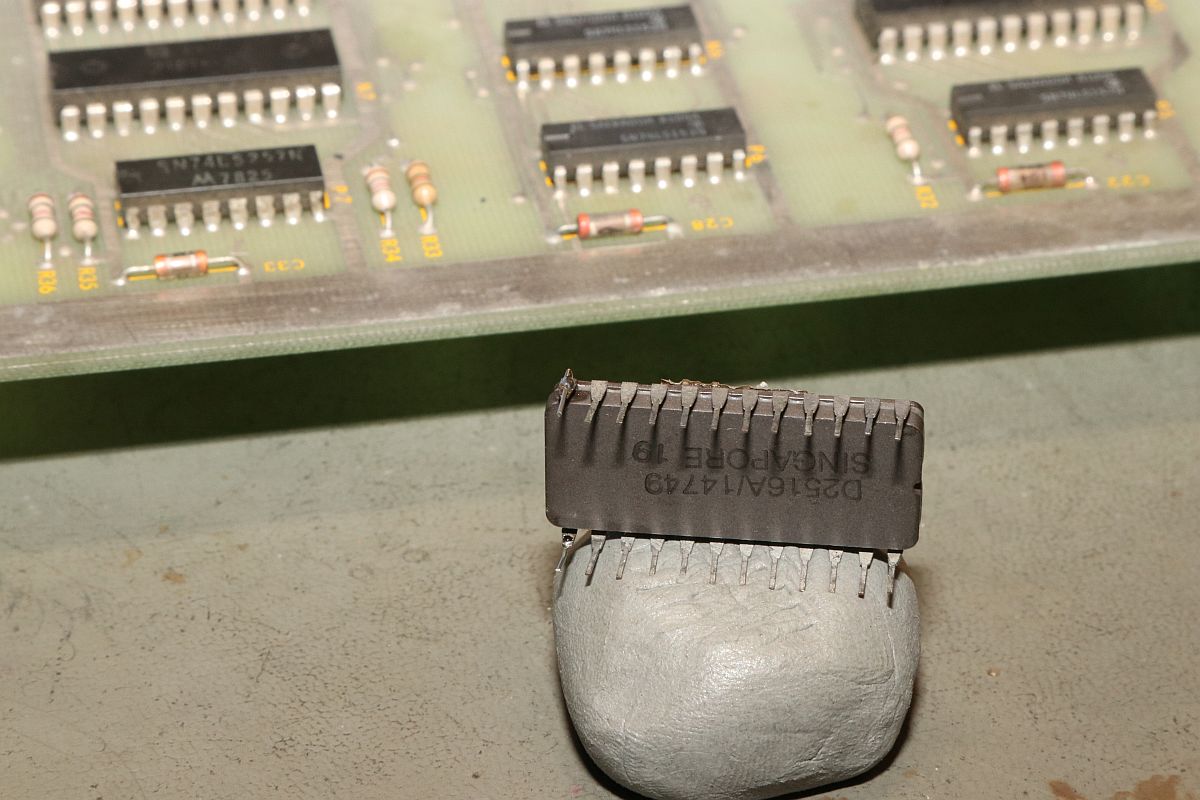

Es gibt eine Beinprothese.

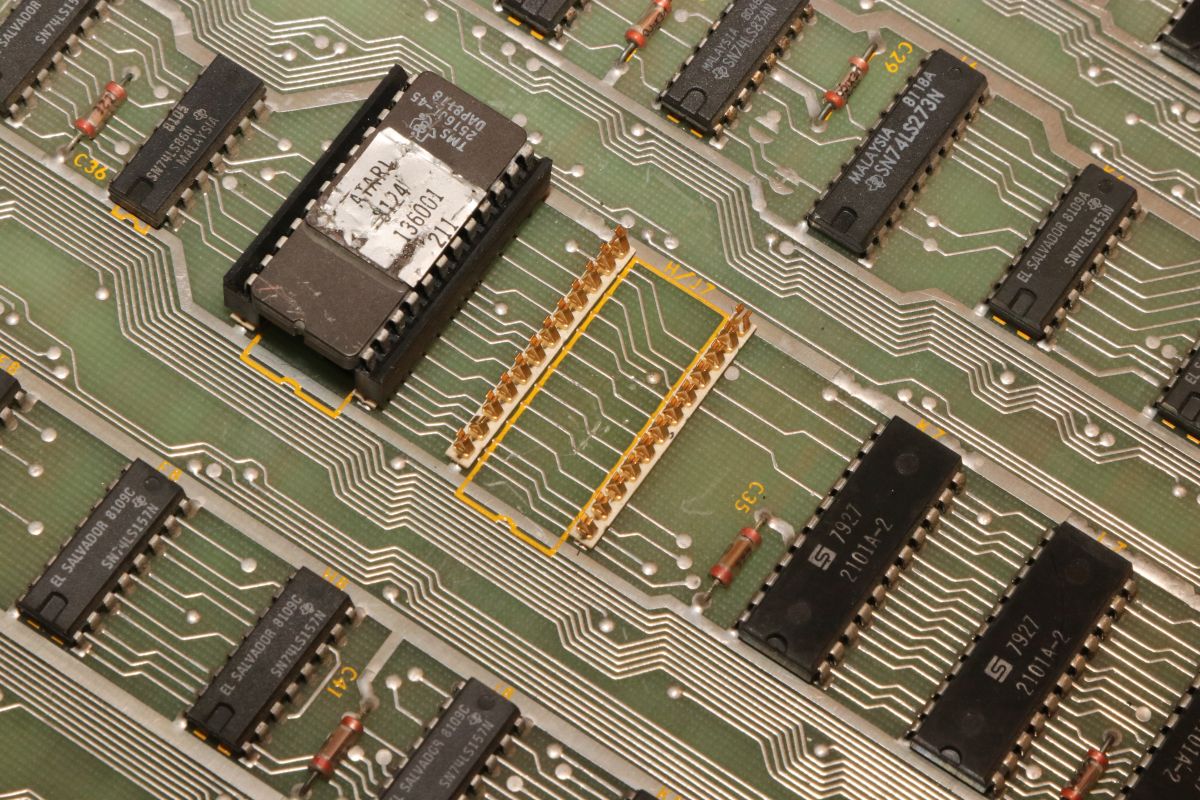

Und einen neuen Sockel.

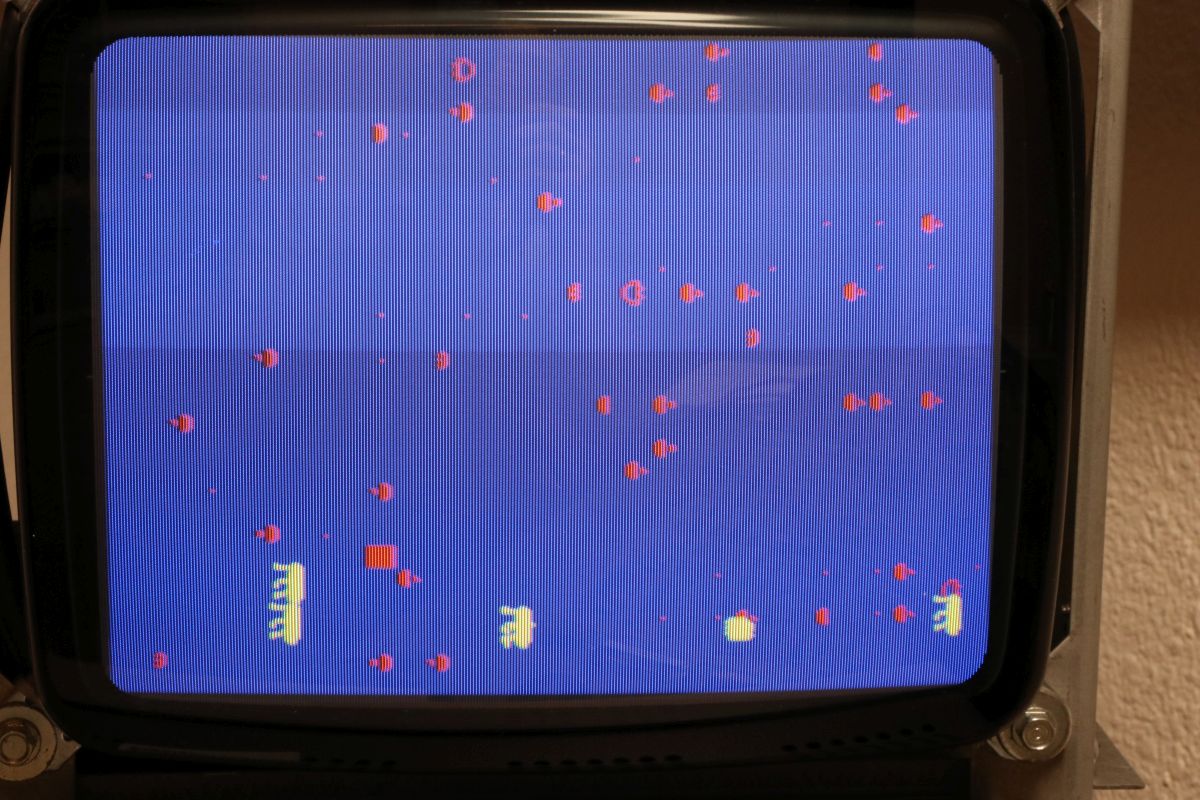

Problem 1 ist gelöst: die Streifen sind weg. Leider ist der Spielgenuss immer noch getrübt.

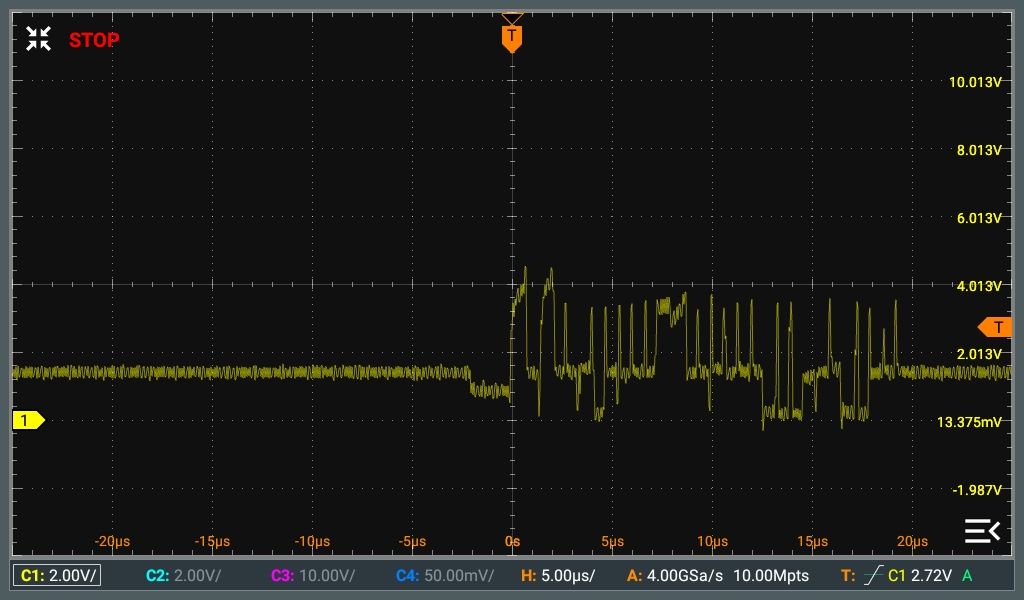

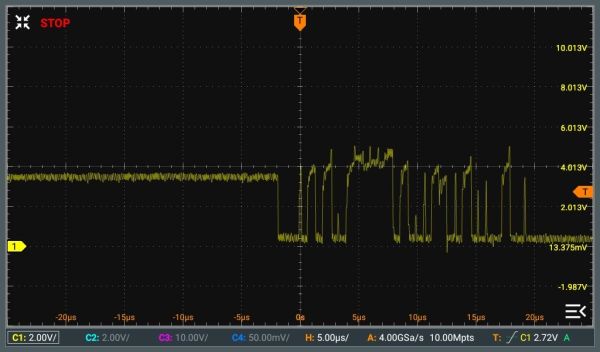

Der Fehler ist nicht richtig zu lokalisieren. Nach dem Reset werkelt der Datenbus nur kurz.

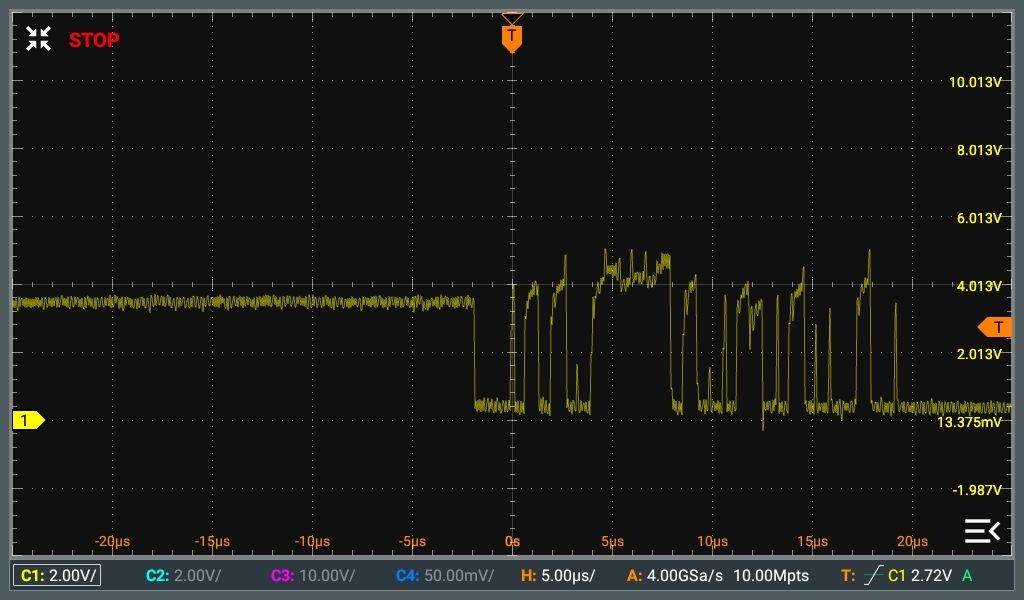

Und ein Datenbus sieht ganz mies aus.

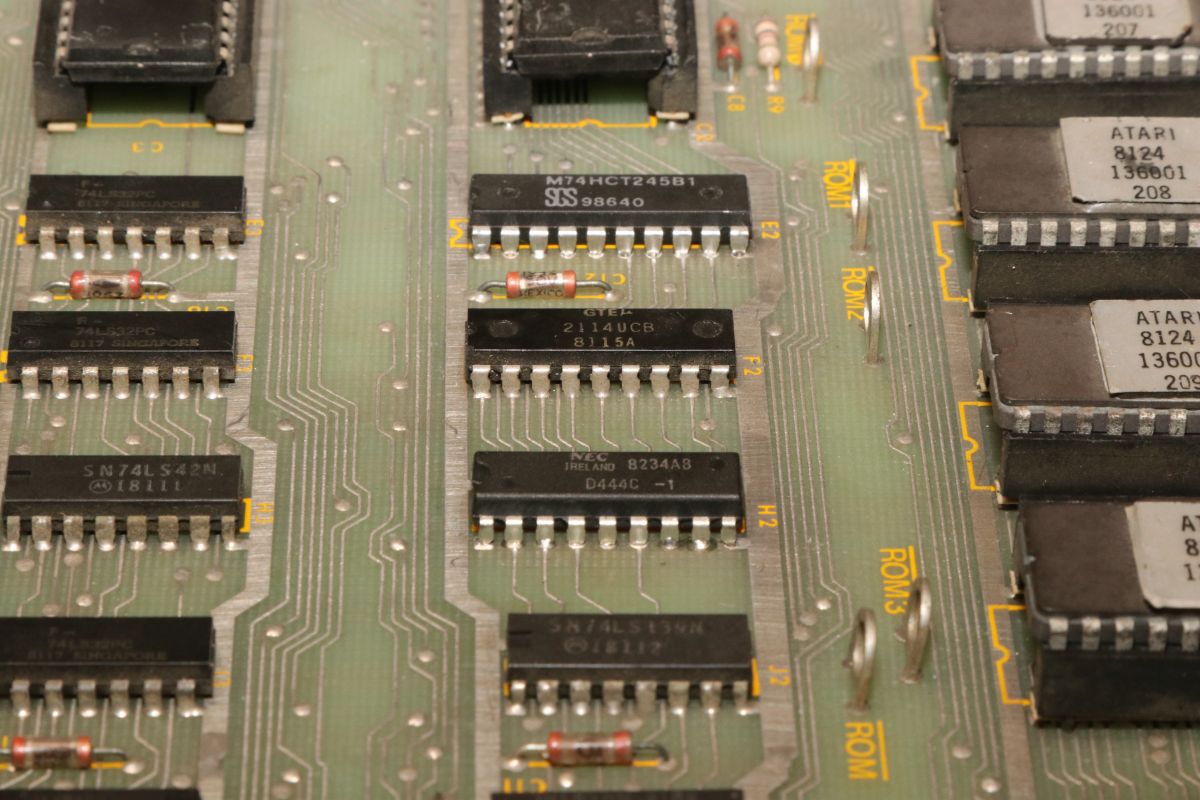

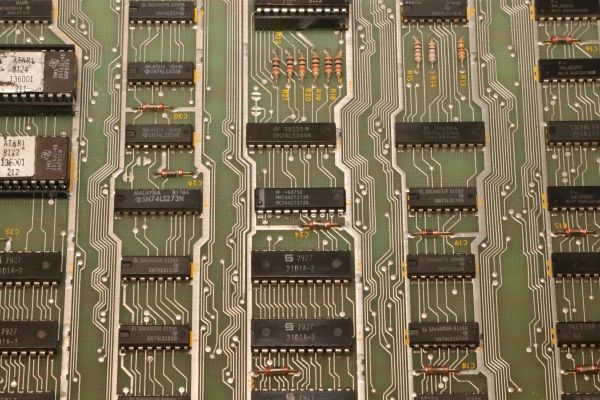

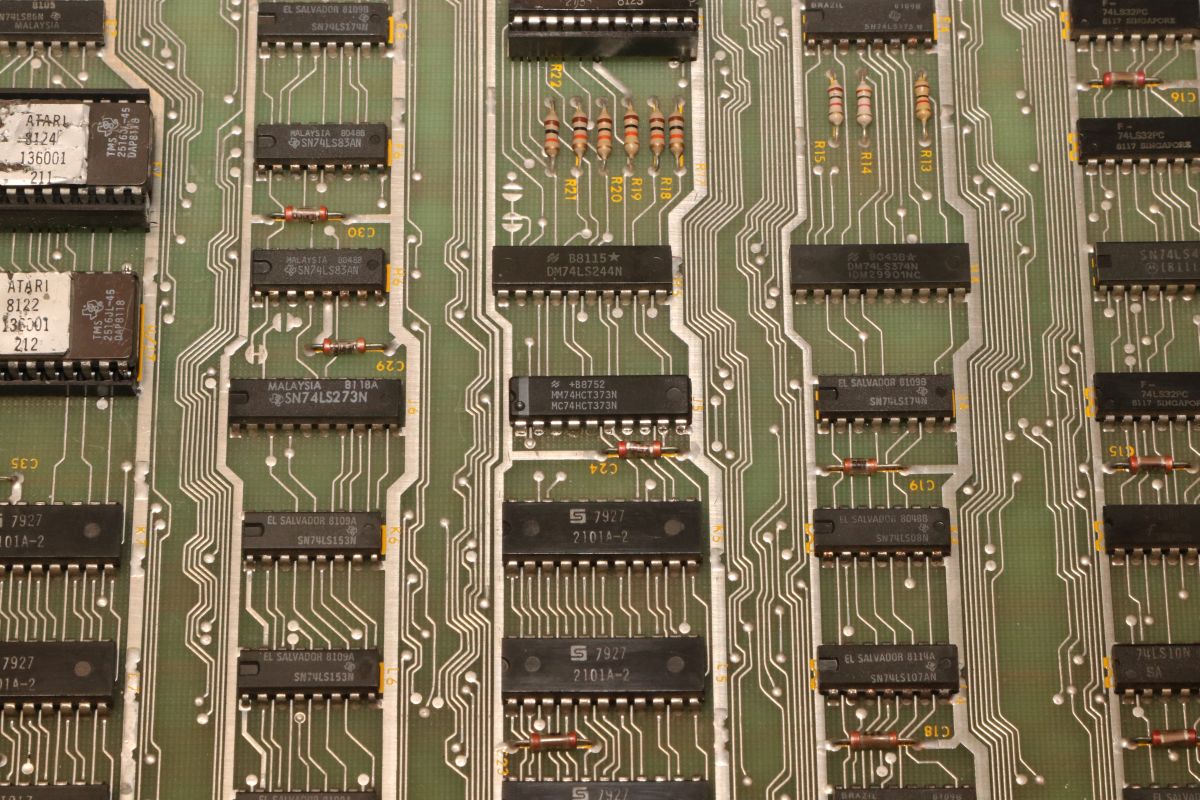

Ein frischer Bustreiber verändert schon mal das Geschehen.

Das war aber auch nur ein kurzer Moment, schon ist das Spiel wieder eingefroren.

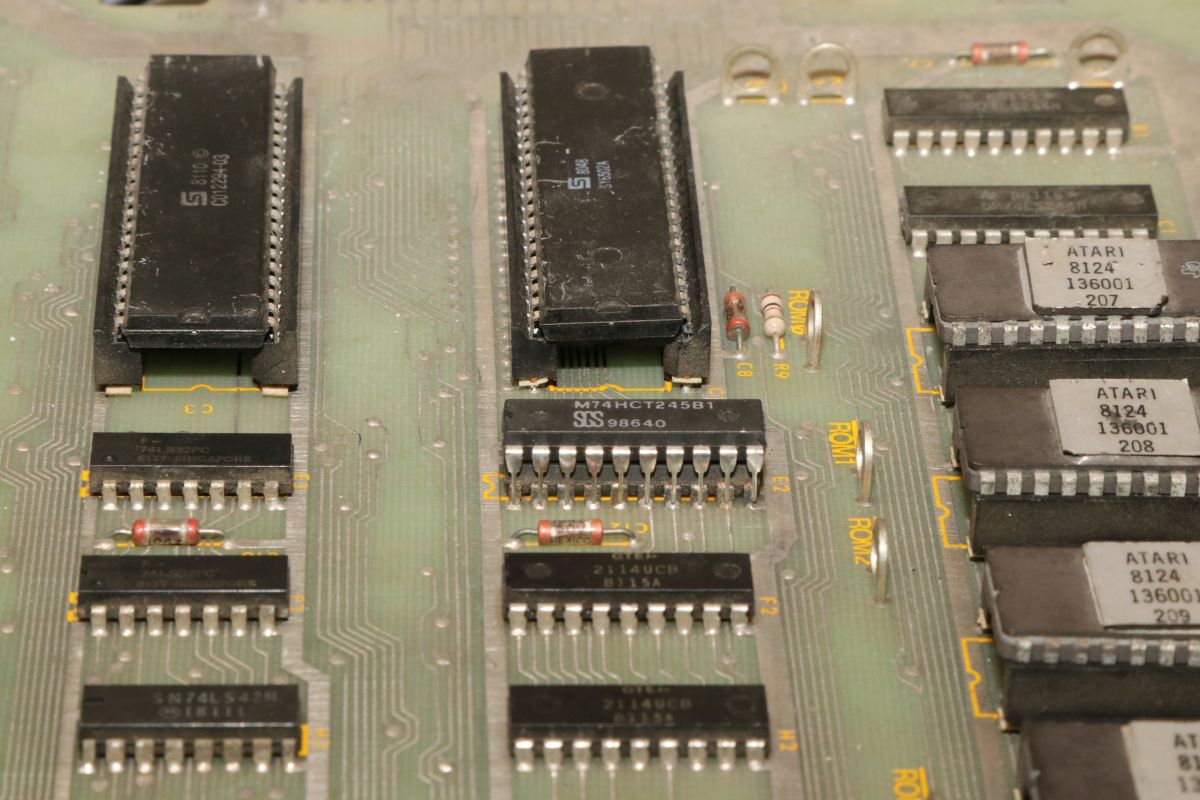

Der Bustreibertausch bringt nichts.

Ebenso an anderer Stelle.

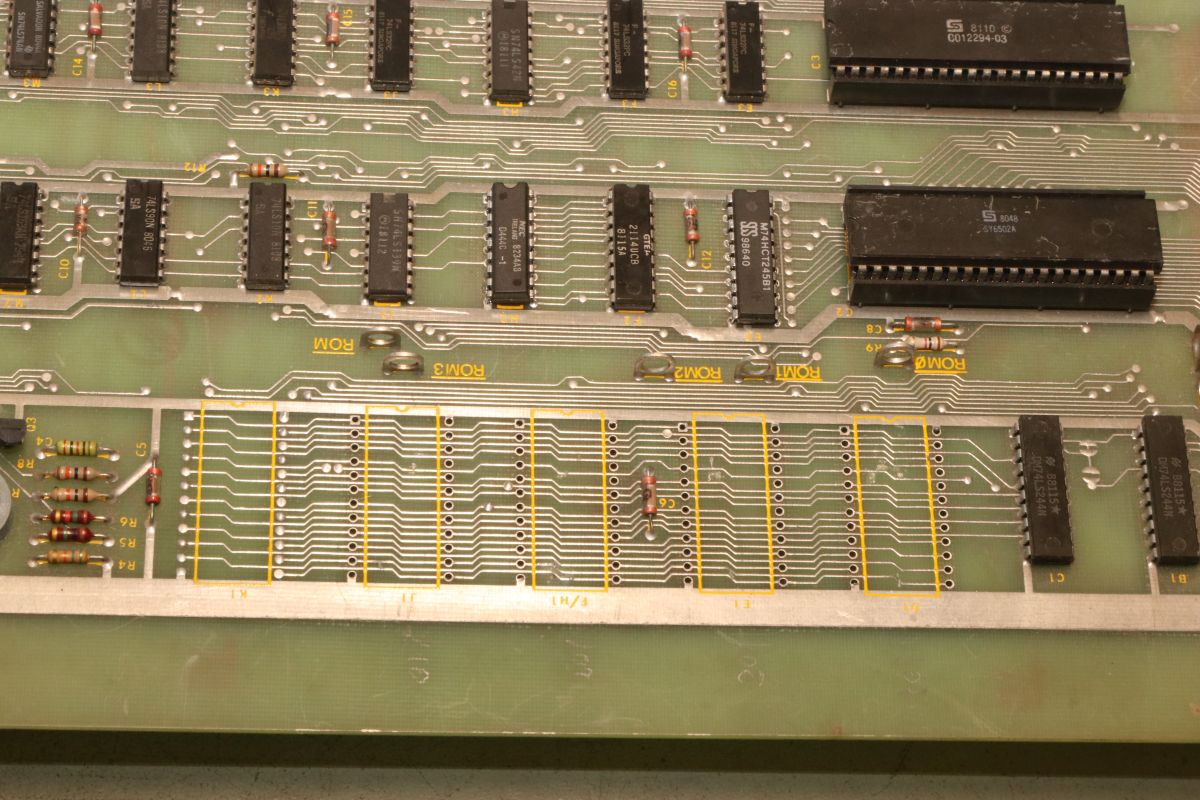

Der korrupte Datenbus liegt auch hier an, aber ein durchtrennen der Signale ändert nichts.

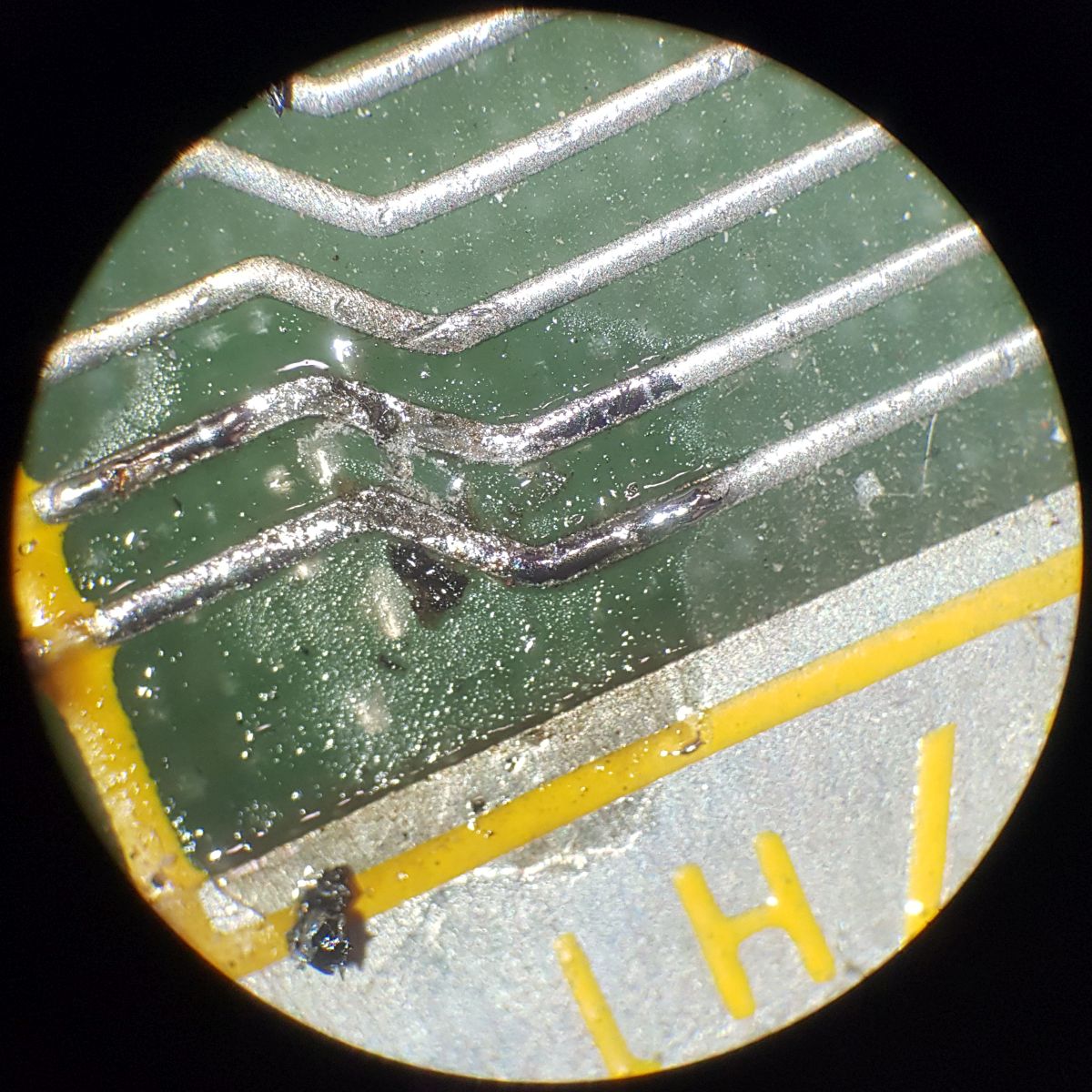

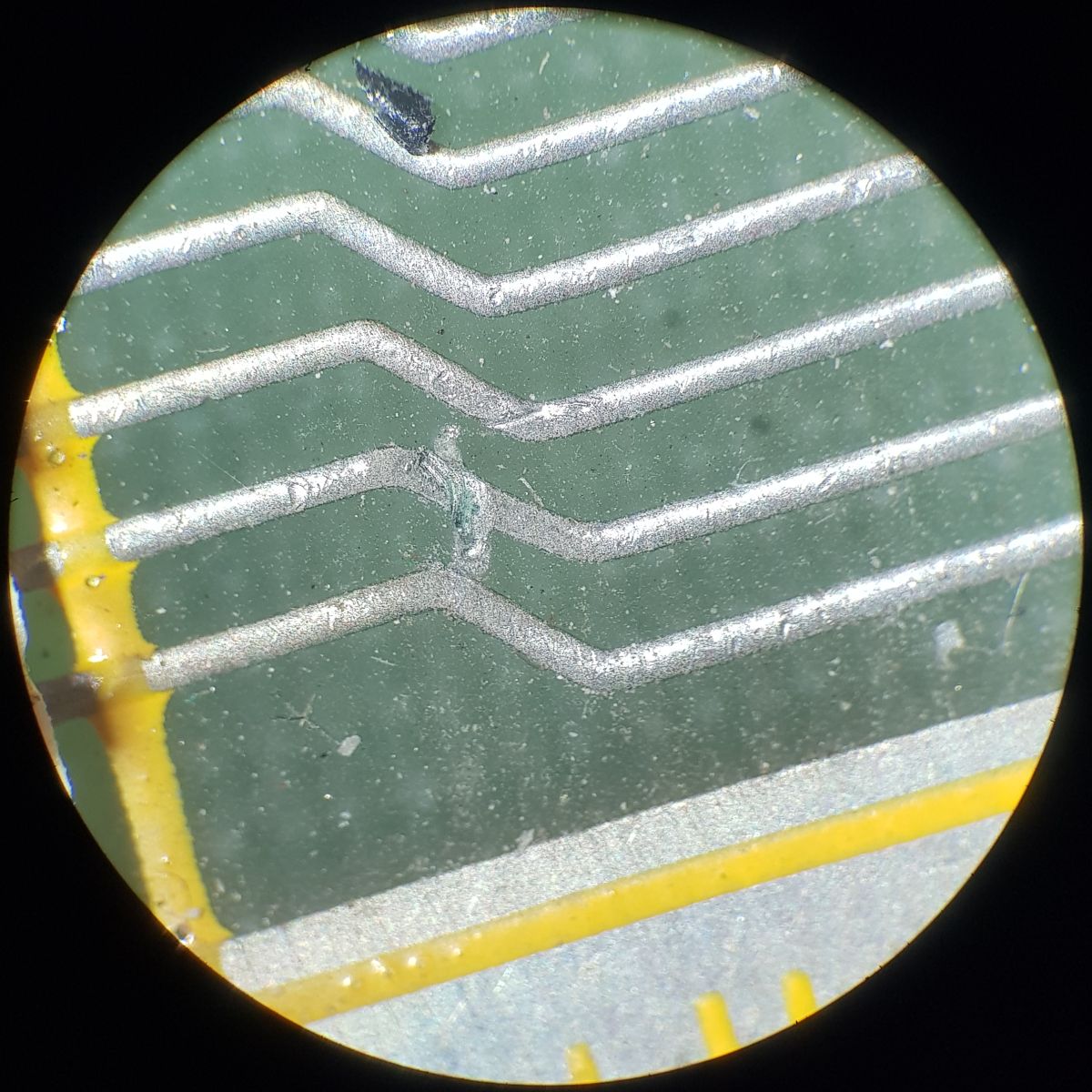

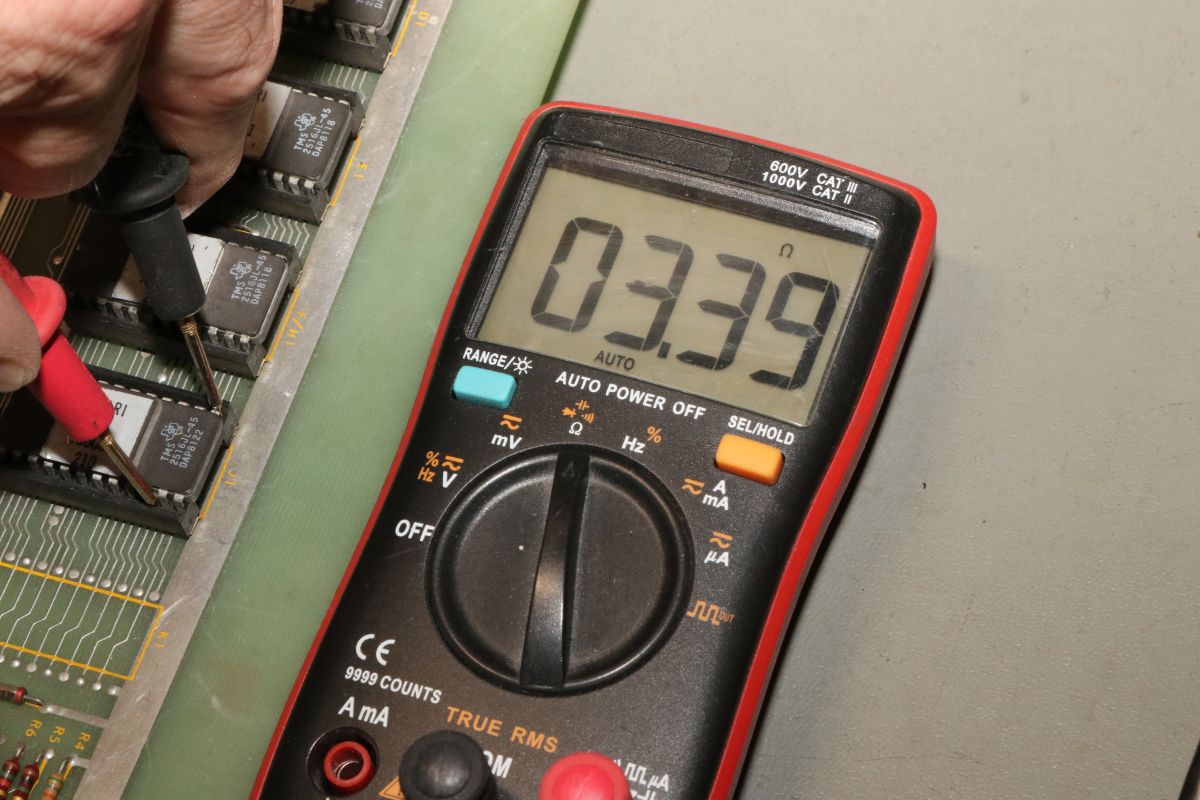

Wenn man genauer hinsieht, dann fällt ein Kurzschluss zwischen zwei Datenleitungen auf!

Kaum zu sehen, unter einem ROM-Sockel.

Lässt sich leicht mit dem Lötkolben entfernen, wenn man weiß wo der Fehler liegt.

Da hat wohl wer beim Raushebeln der ROMs mit einem Schraubendreher die Leiterbahnen verbunden. Das ist die Gefahr bei Platinen ohne Lötstoplack!

Ohne Kurzschluss läuft das Programm doch gleich viel besser!

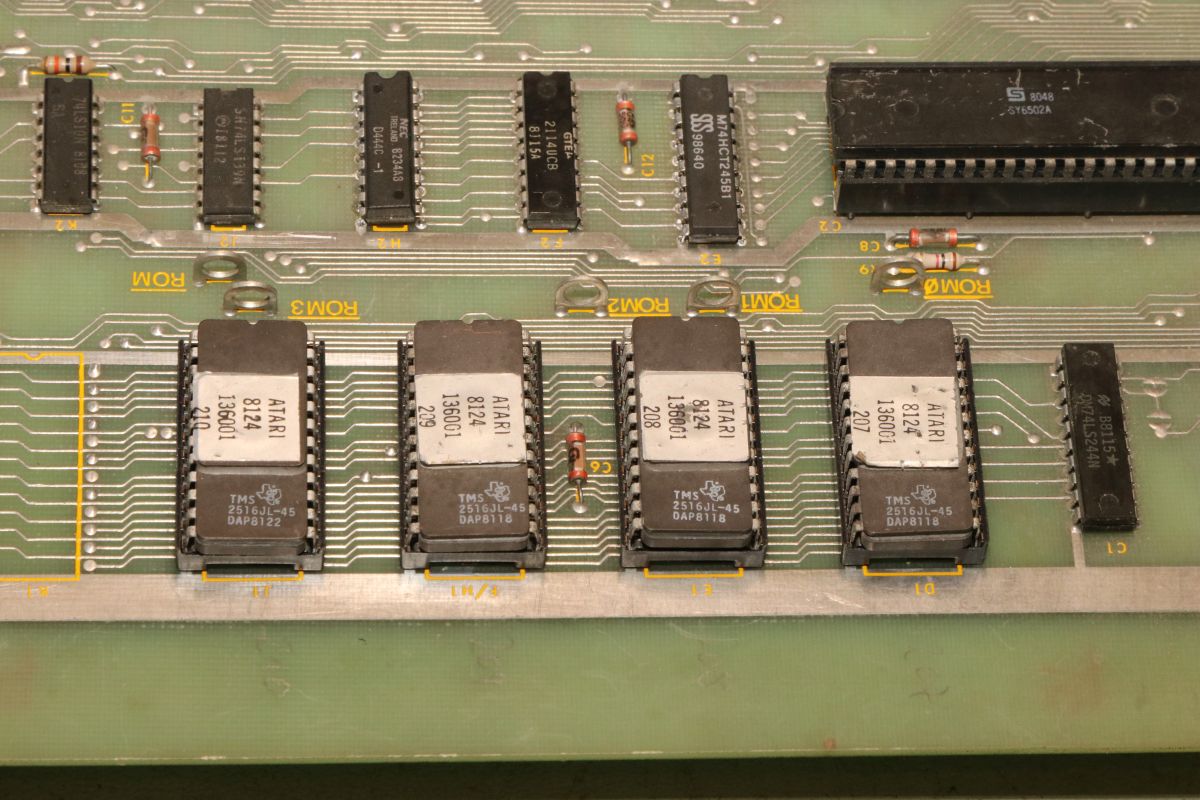

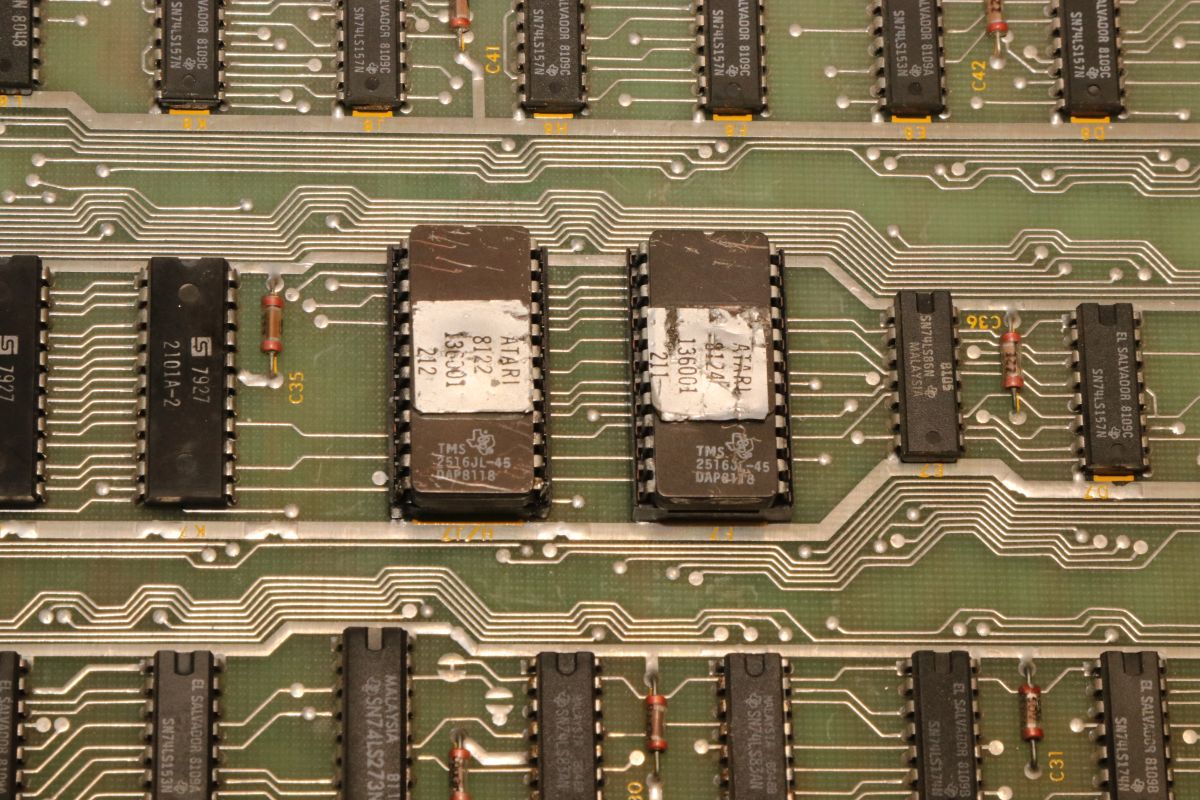

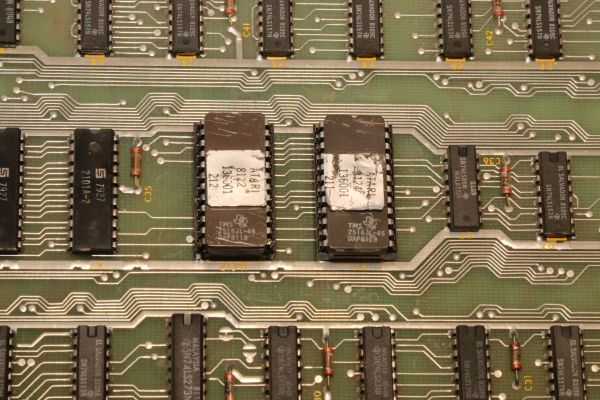

Jetzt noch neue Sockel...

... und das Spiel ist fertig.

Vorsichtshalber auch beim Grafik-ROM.

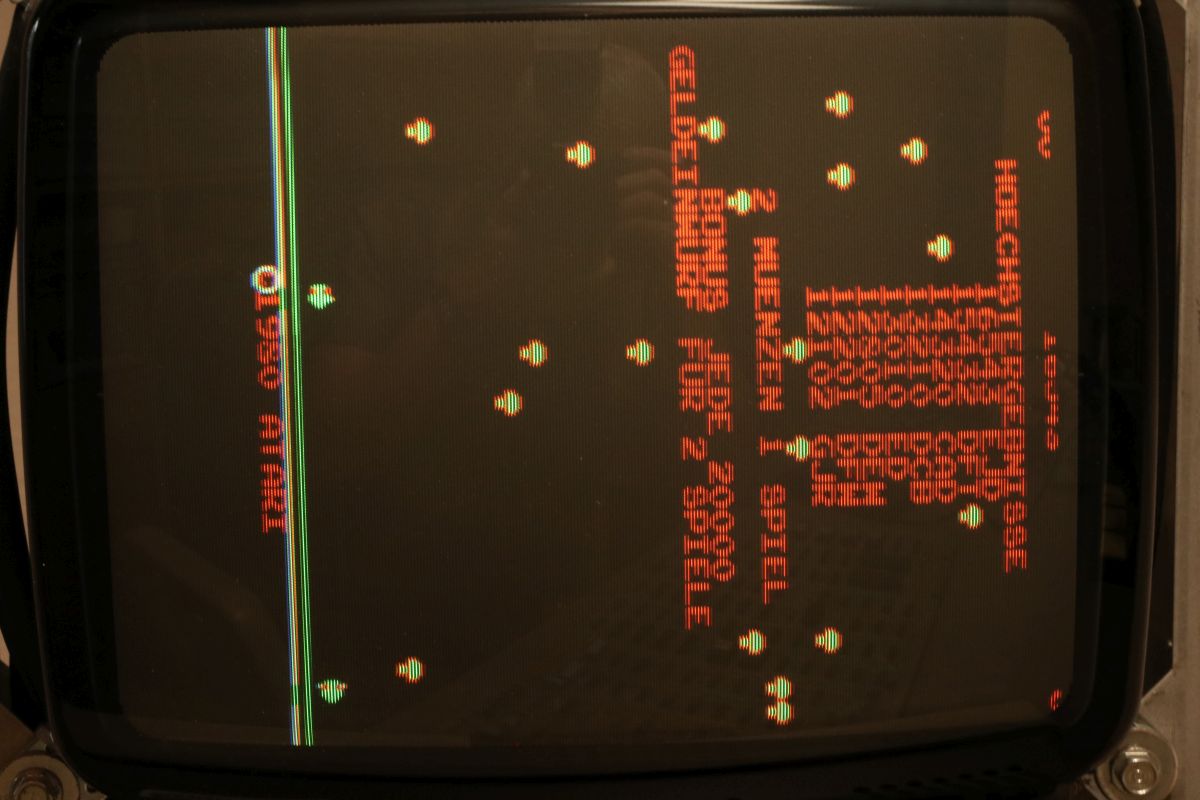

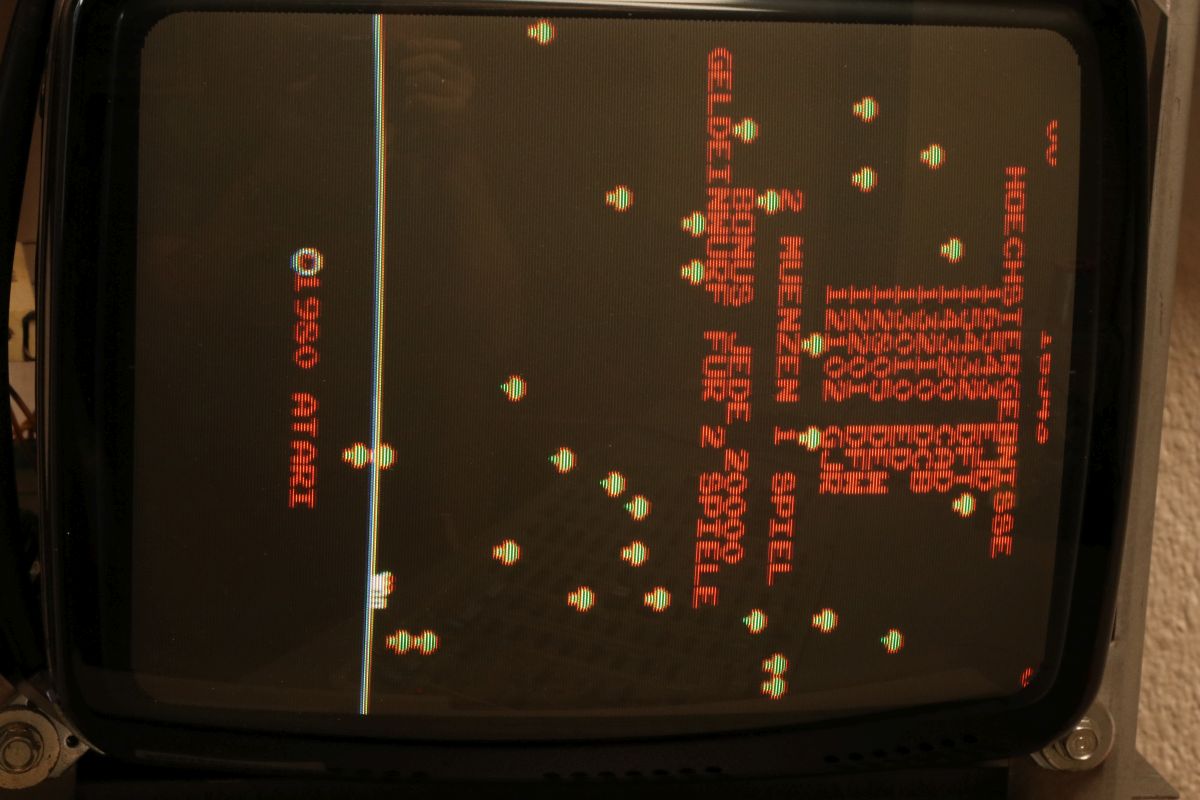

{Der Wiedergänger} Es kam, was ich hasse: beim letzten Test vor dem Karton war das Spiel wieder platt. Ein Streifen zierte den Bildschirm, der da nicht hingehörte.

Der Streifen ist bunt und bewegt sich - dafür gibt es keine Sprites! Da liegt wohl ein neuer Fehler im Bereich "moving objects" vor. Gut, dass der Schaltplan sehr detailliert beschrieben ist!

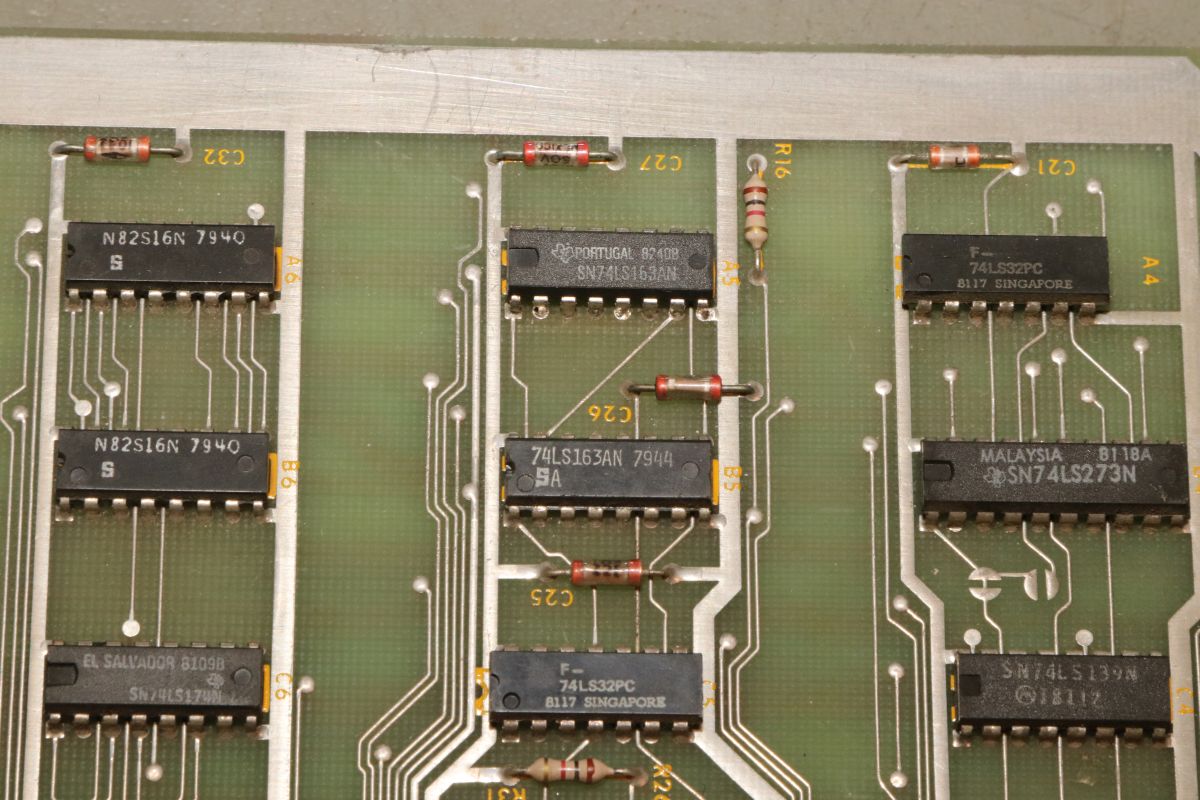

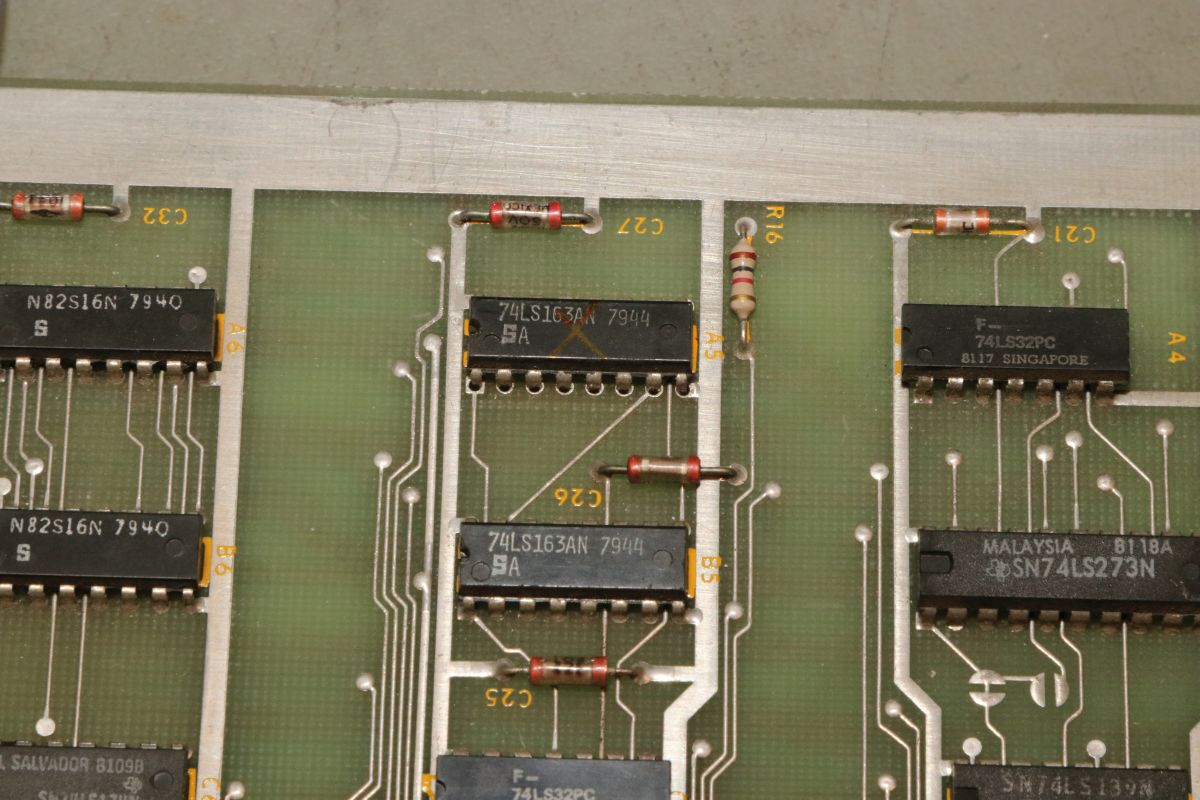

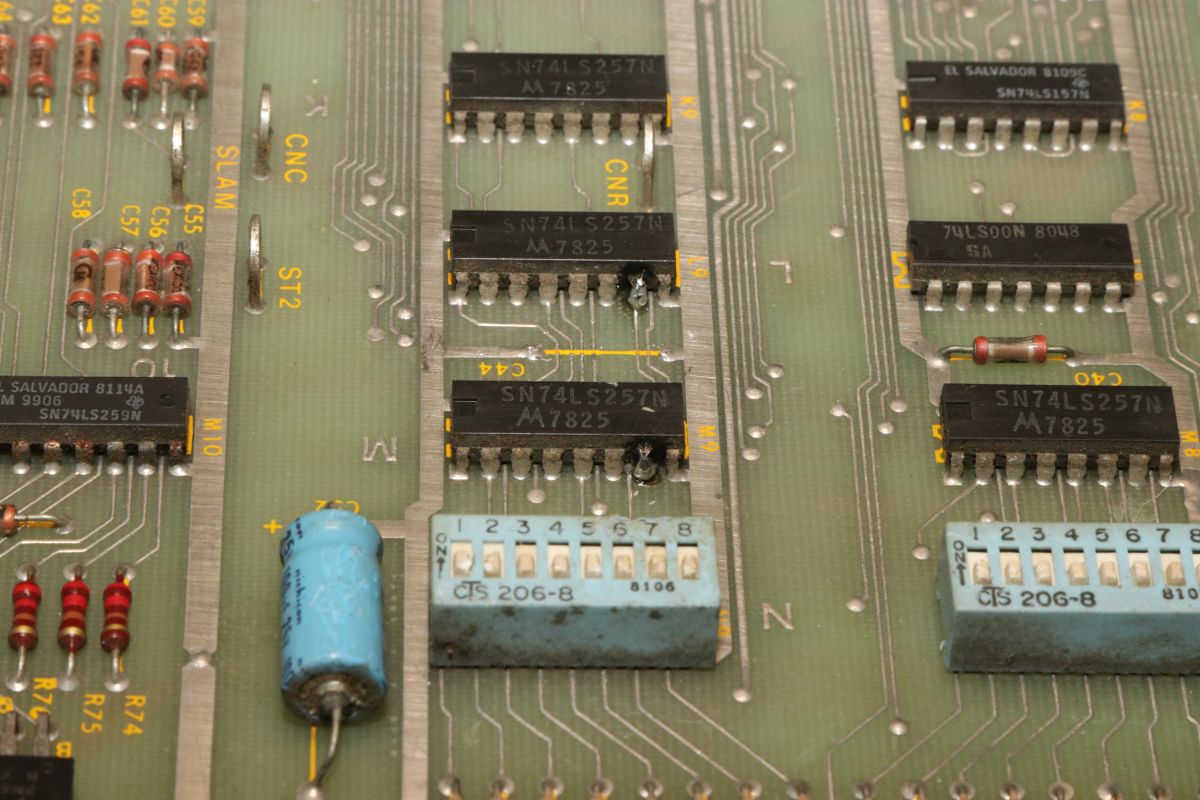

Ganz so einfach war der Fehler nicht zu finden, die Signale sahen gut aus. Aber die Huckepacklösung bei den für die Sprite-Positionierung zuständigen Zählern zeigte mir nach kurzer Zeit einen verdächtigen Signetics "SA".

Schnell getauscht:

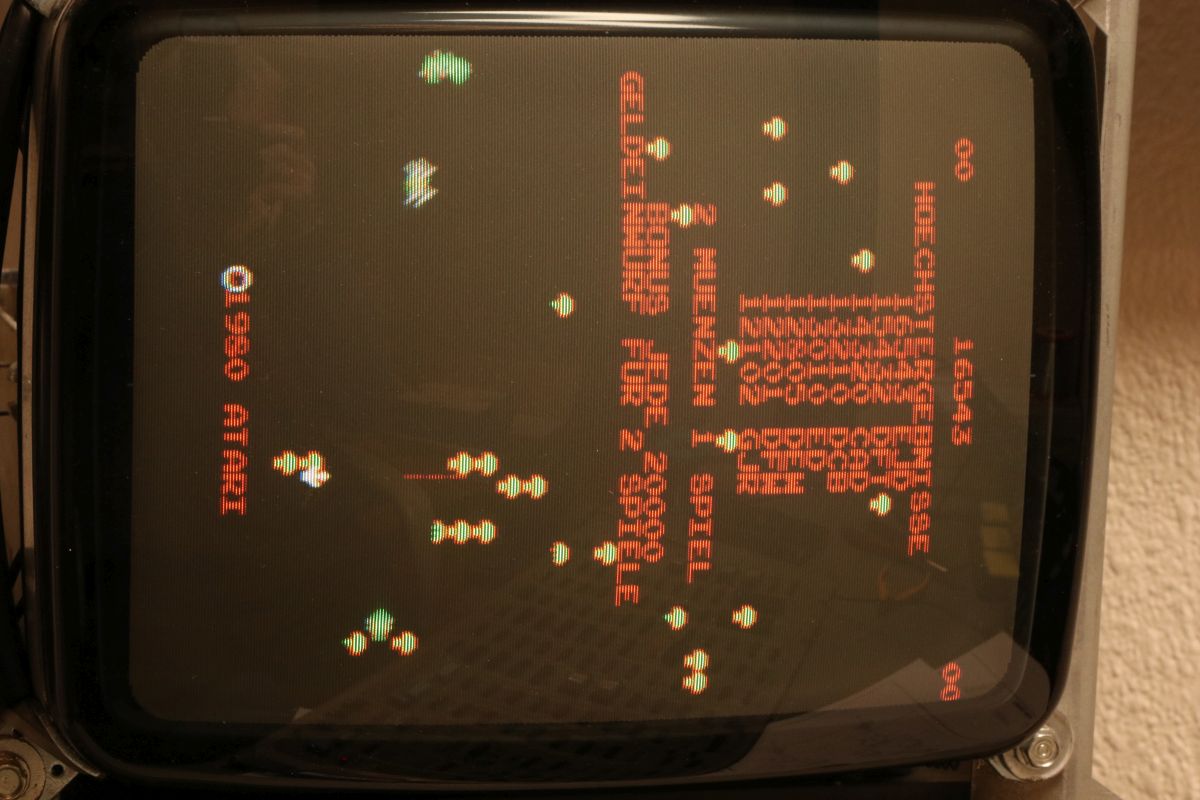

Und schon sind die Sprites horizontal wieder da, wo sie sein sollen.

Immer eine gute Idee: alle Platinen vor der Rückreise noch einmal testen!
