{Out Run} Es ist nicht immer besser, wenn man es sich selber macht... So erreichte mich ein Hilferuf für eine originale Out Run Platine. Der Besitzer hatte sich beim Kabelbaum vertan und dabei den Video-Ausgang gegrillt. Um die Havarie zu vergolden, hat er den 74LS125 selbst ausgelötet und neu gesockelt. Danach war zappenduster. Warum wohl?

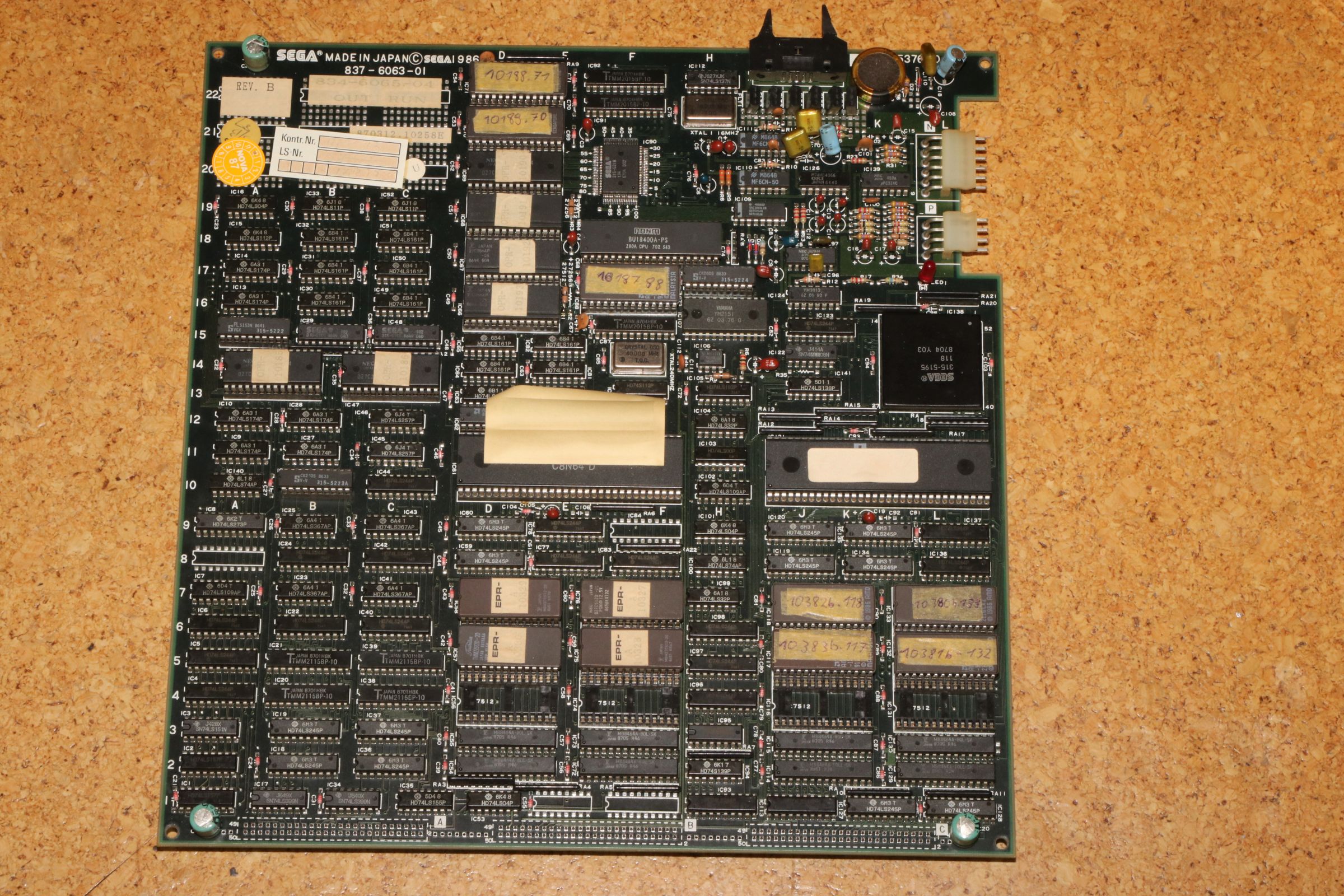

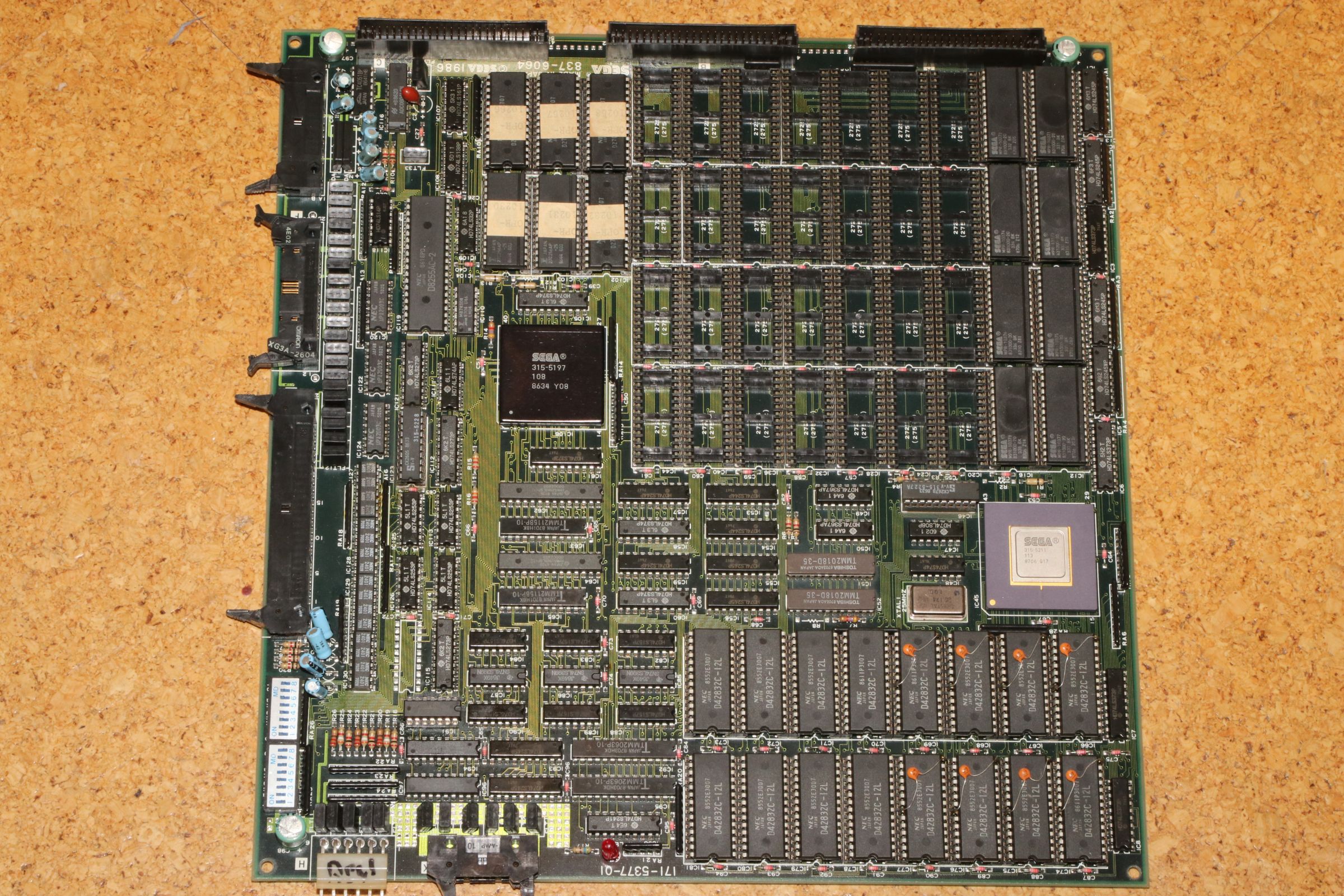

Eine schöne Platine - rar und teuer! Und das Spiel ist ein Traum!

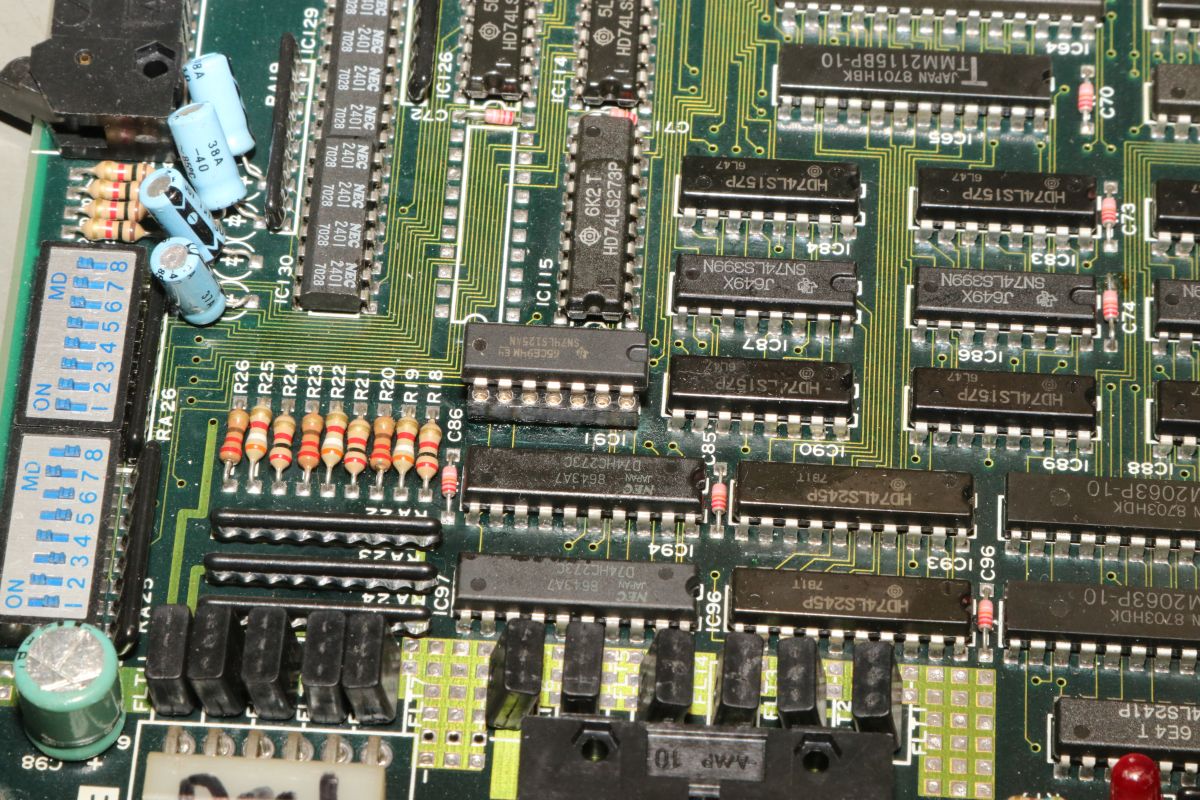

Von oben sieht der gesockelte 74LS125 gut aus...

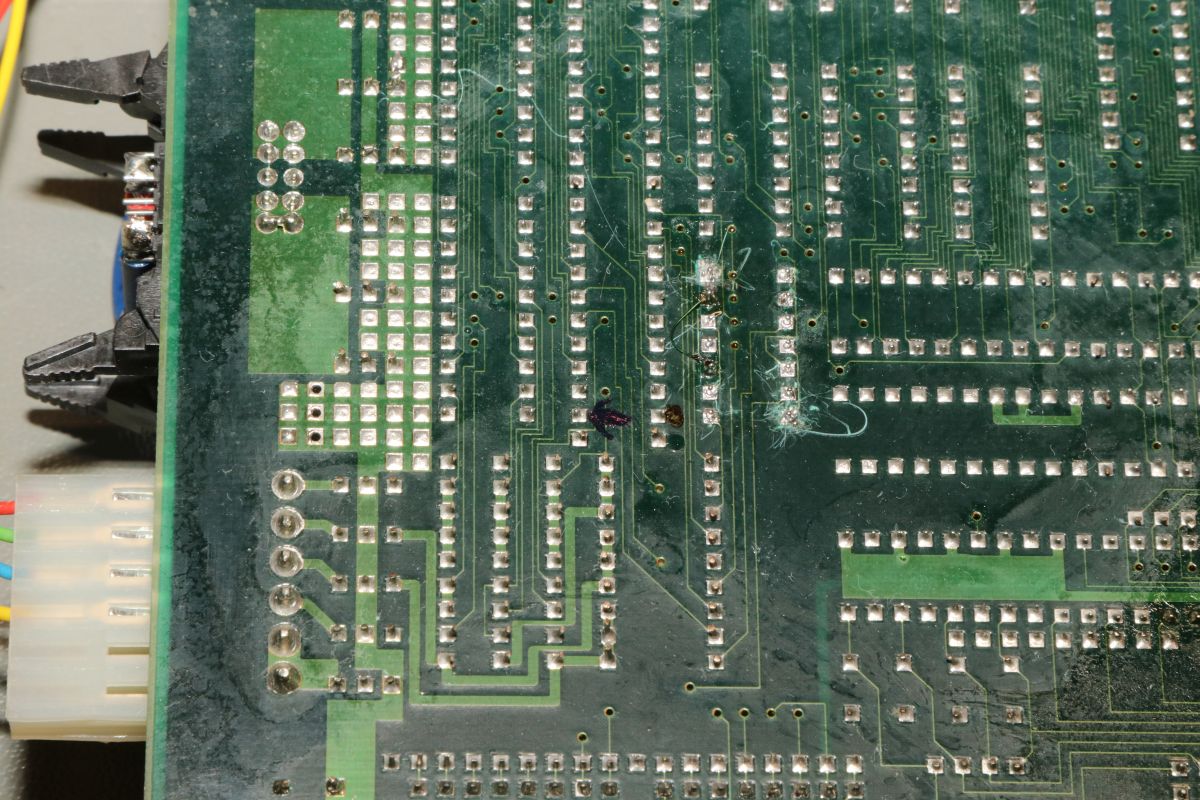

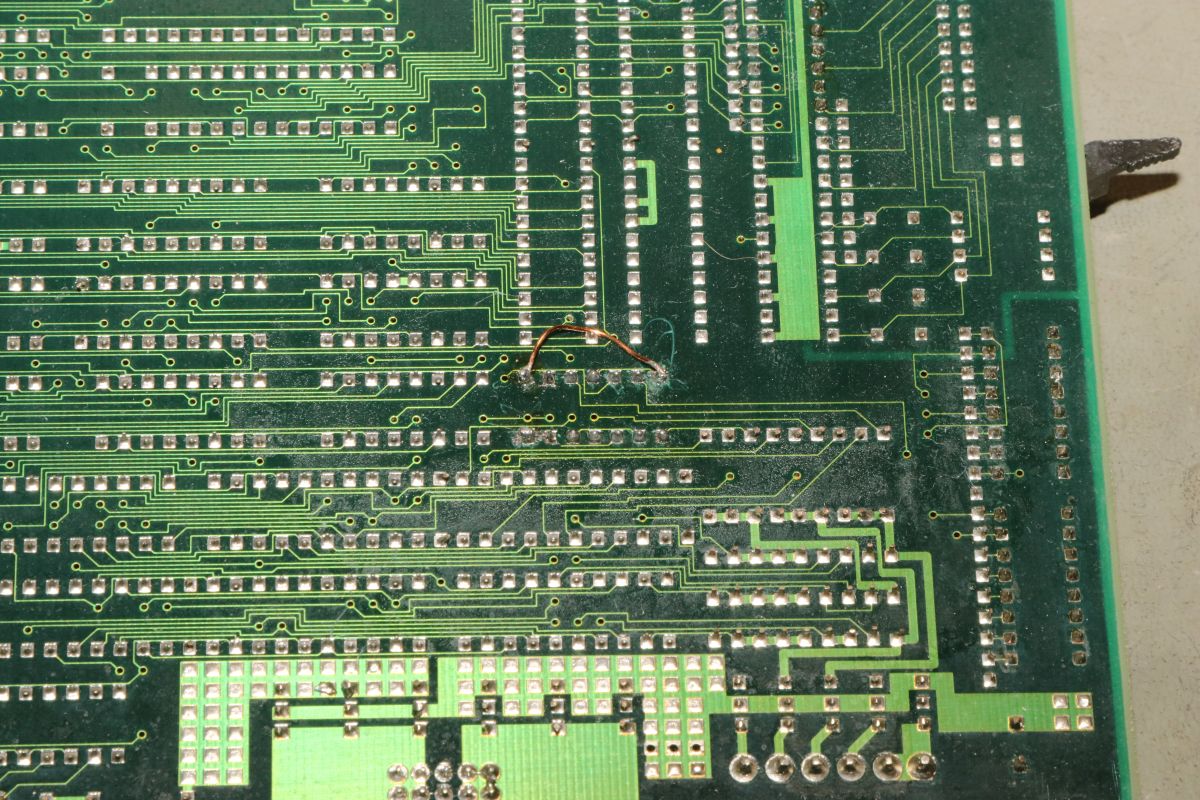

Von unten ist da schon Pfuschdraht mit dran - da gab es wohl Kontaktprobleme...

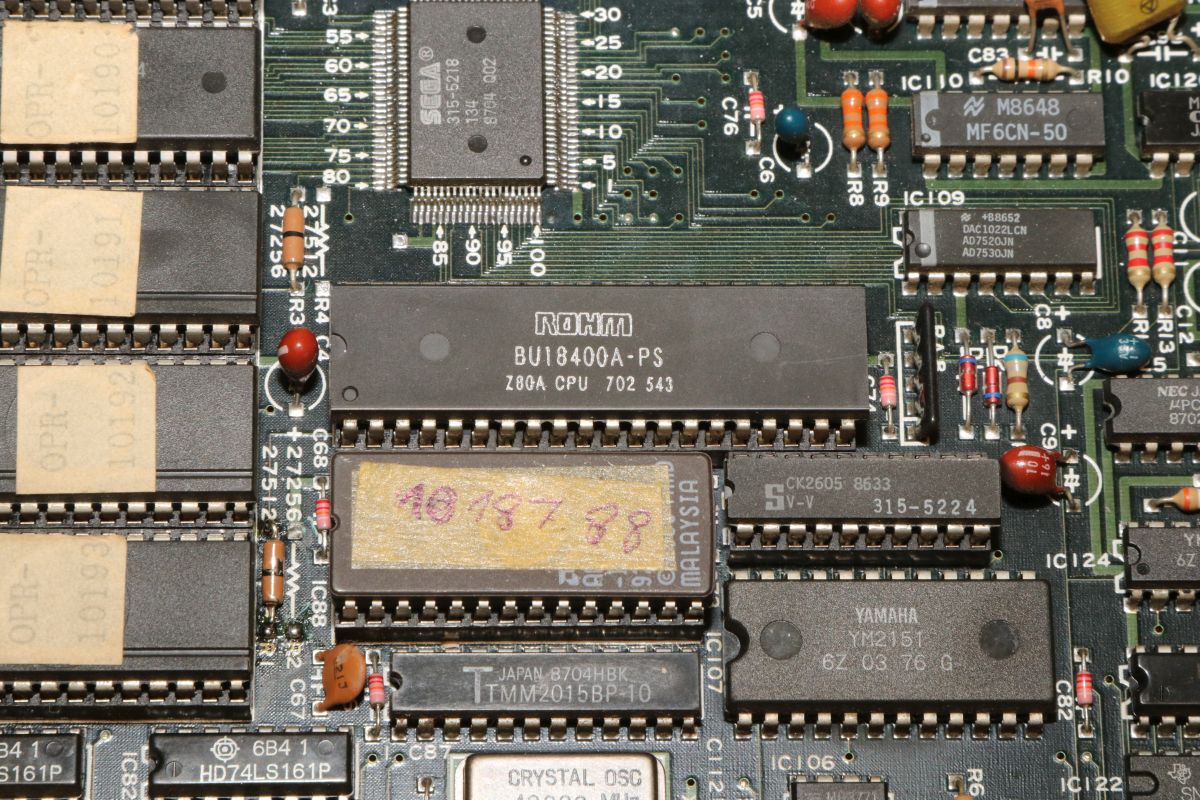

Wer hat nicht alles schon Z80-Derivate hergestellt? Die von ROHM sind relativ selten.

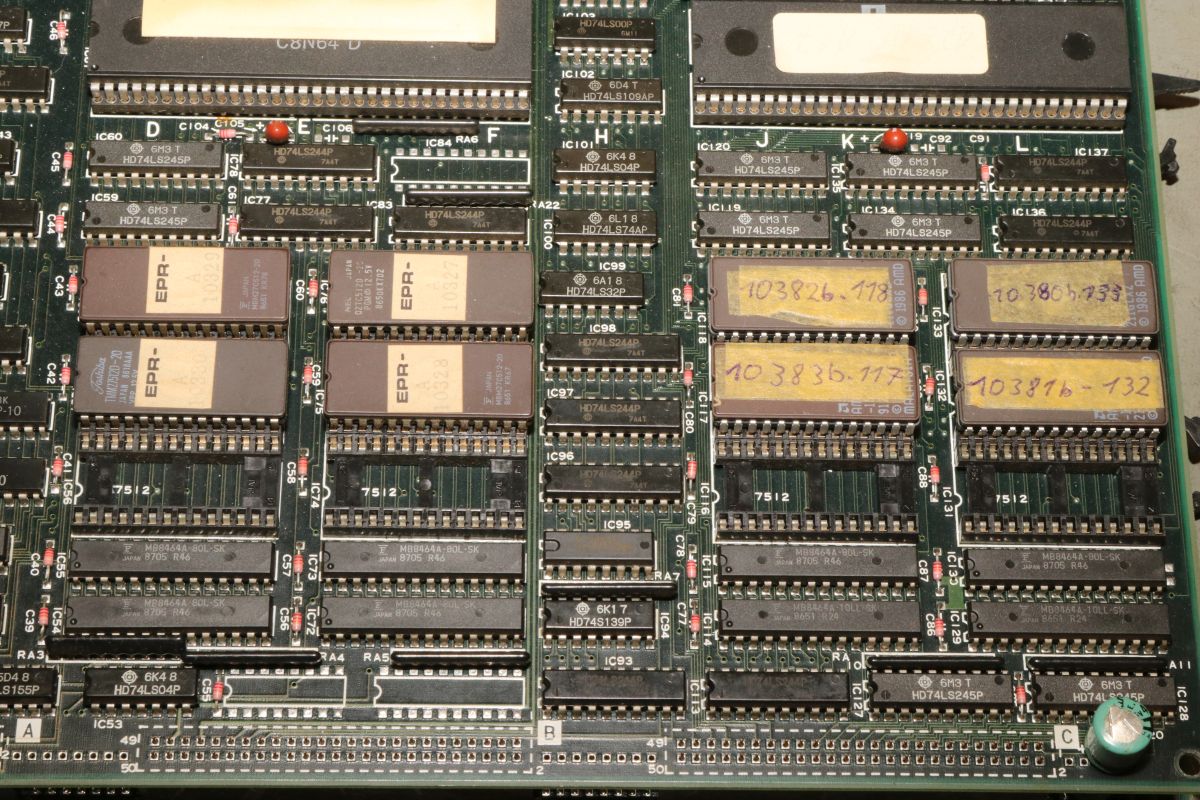

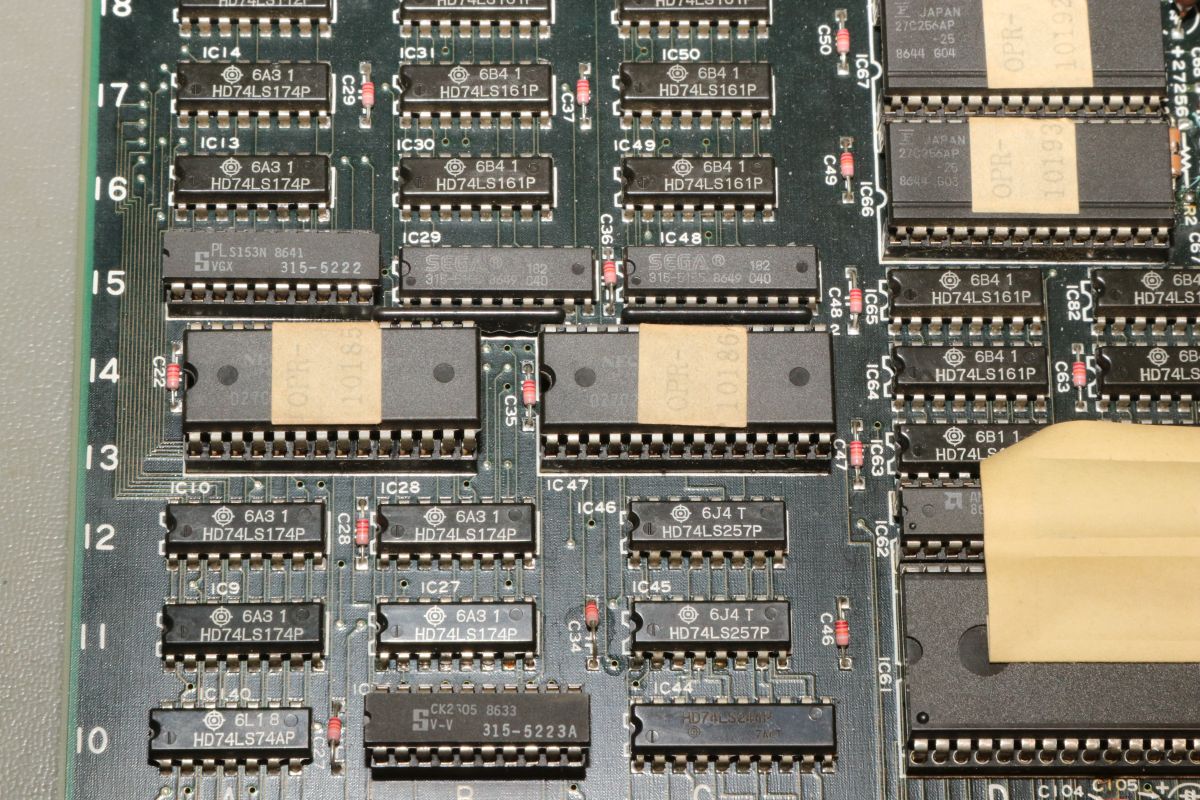

Bei den EPROMs sind entweder die originalen Schilder abgefallen, oder man hat eine neue Version nachgebrannt.

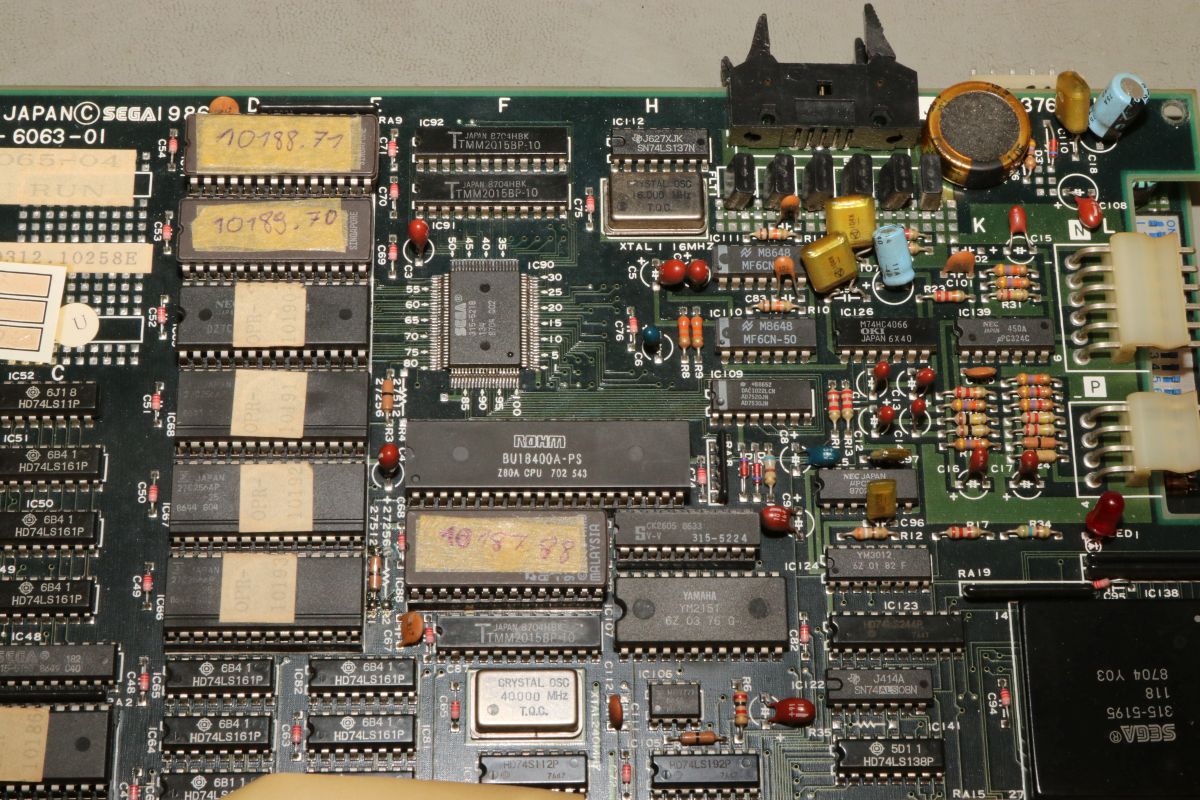

Und überall die schönen Sega PLDs/PALs/GALs/Customs.

Die Sound-Sektion ist aufwändig! Kein Wunder, der Sound von Out Run ist ja auch grandios!

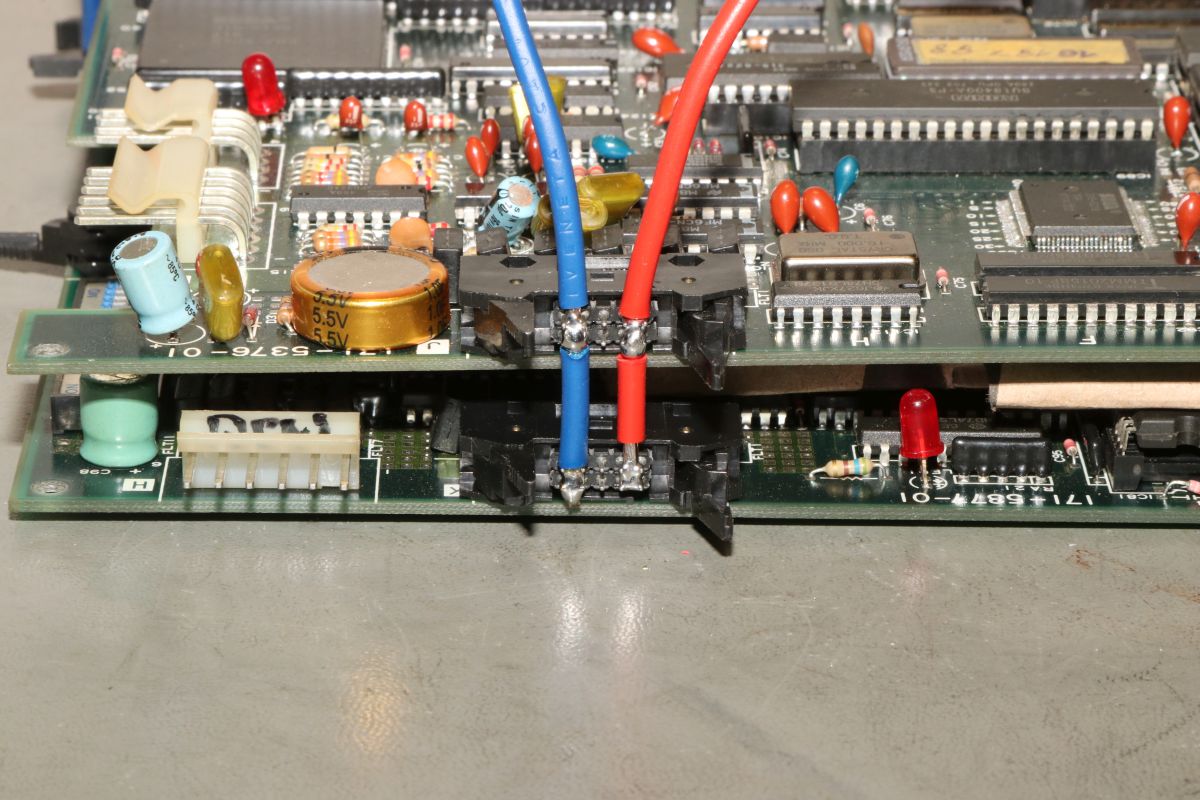

Outrun hat keinen JAMMA-Stecker, nur Stiftleisten. Da muss ein Adapter her.

Power ohne Ende. Woher kenne ich diesen Spruch bloß?

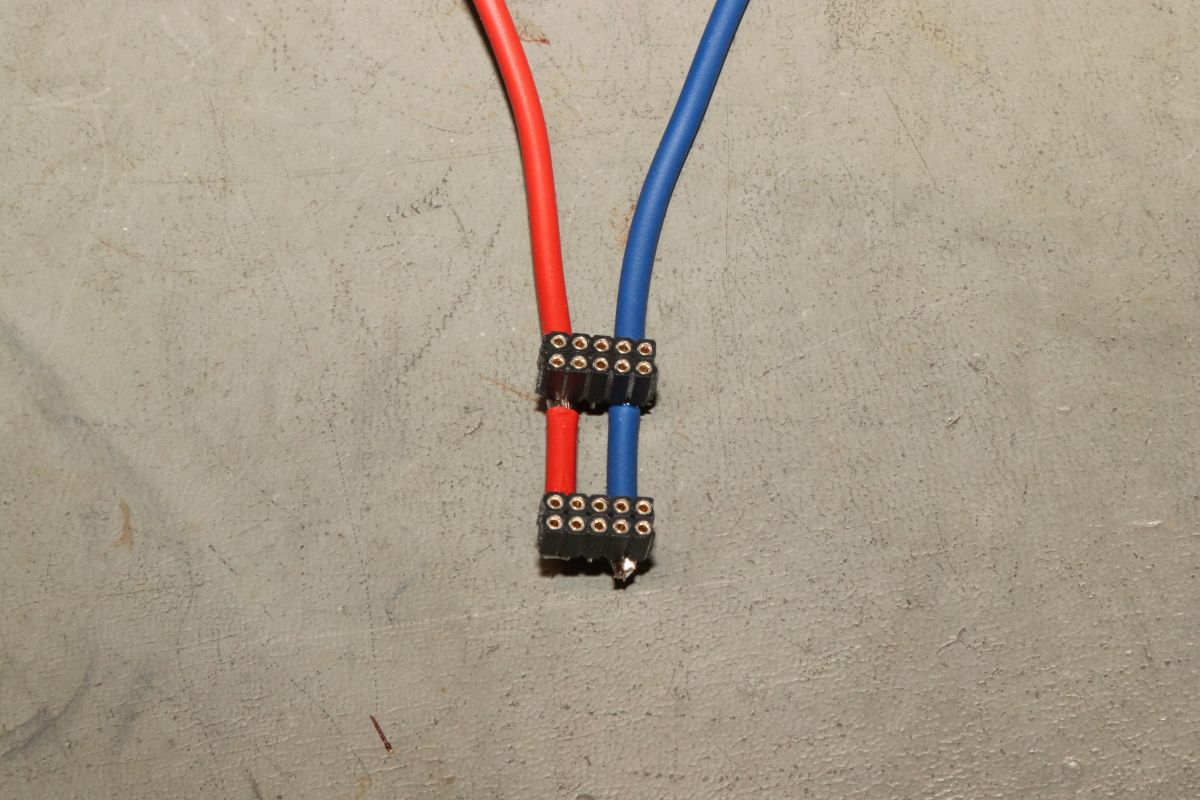

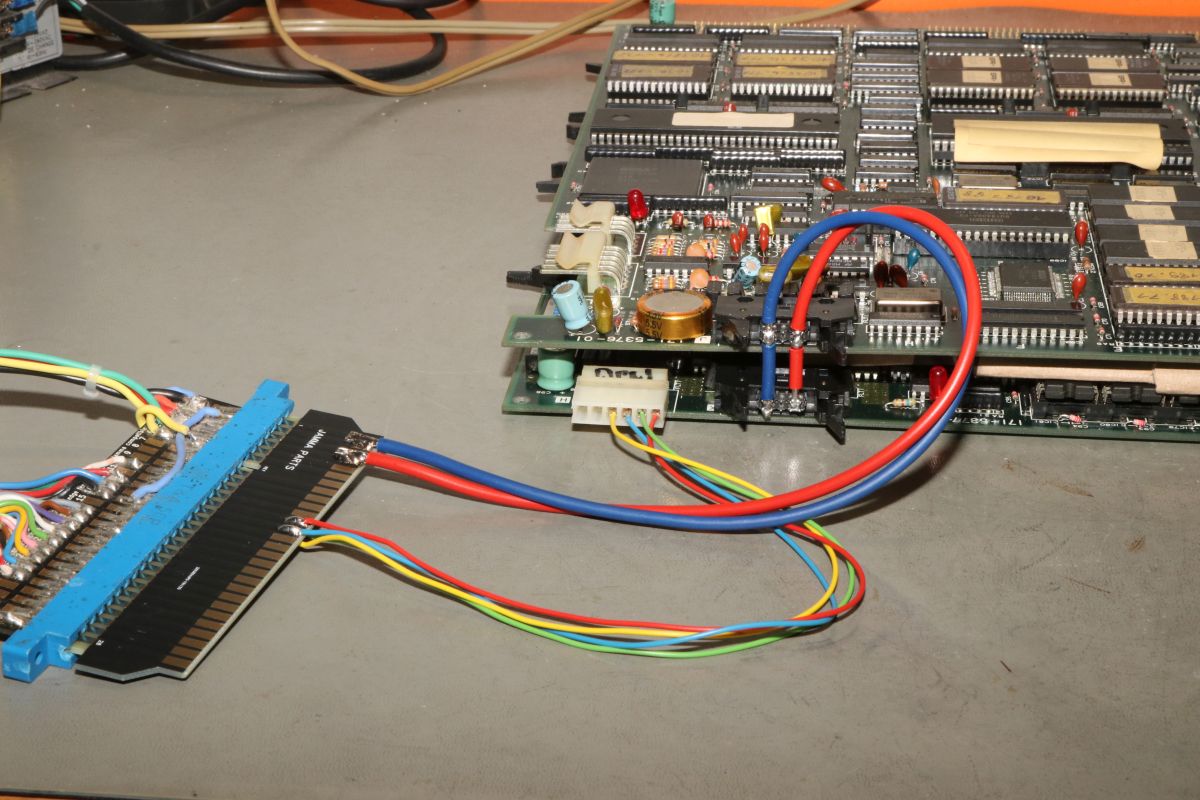

Passende Crimpkontakte für die Videosignale habe ich noch in der Schublade... Toll: die Videostecker sind fetter als die Hauptstromversorgung.

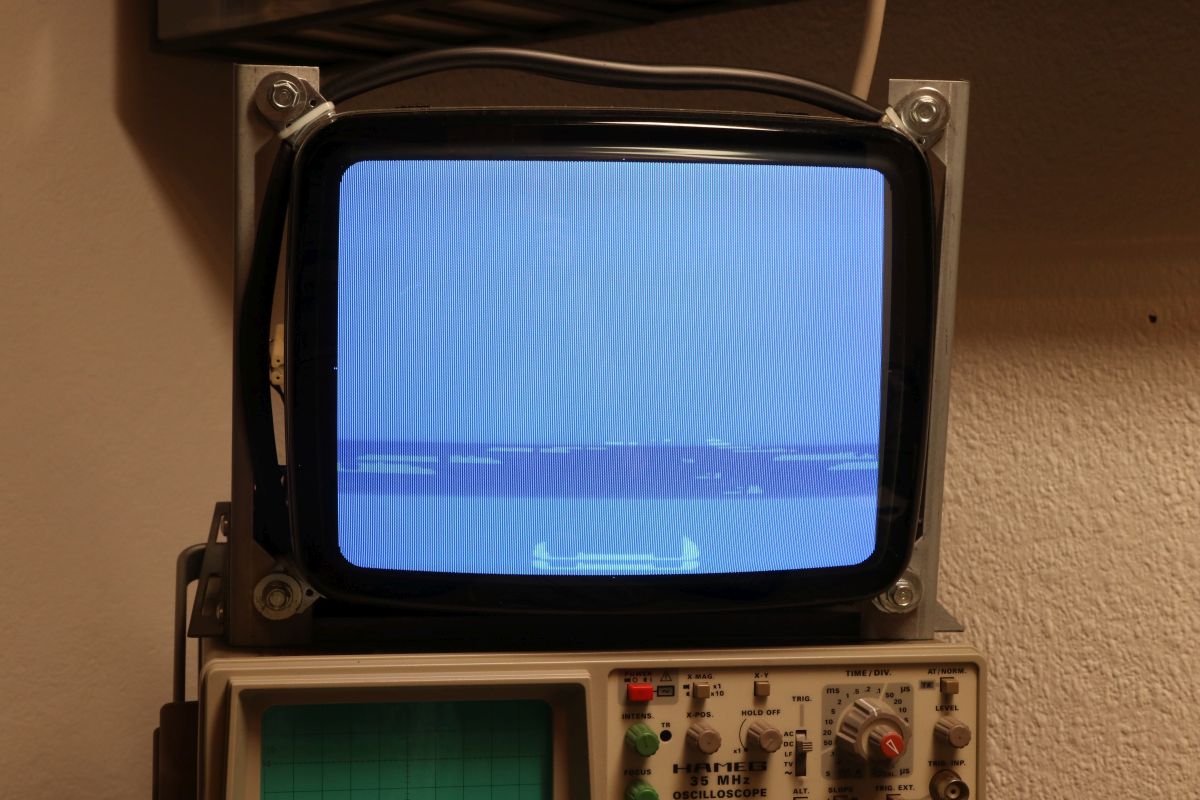

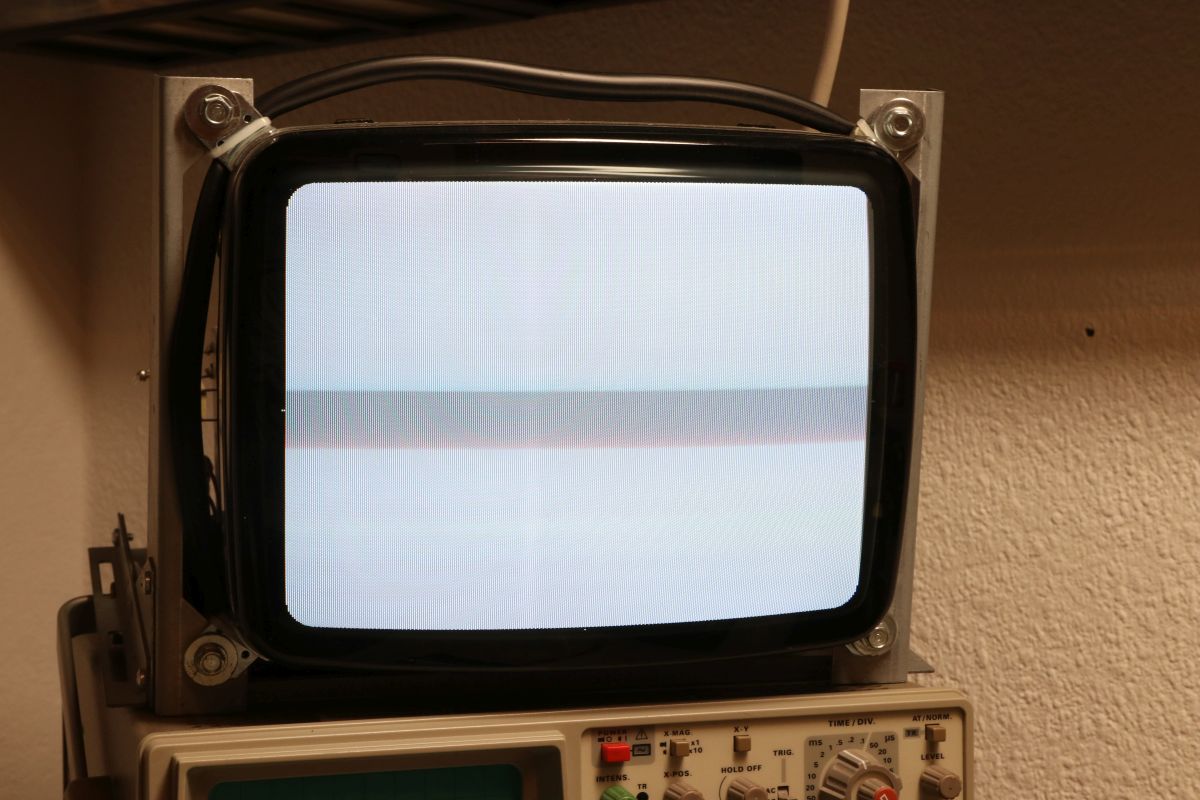

Wie angekündigt: wir haben nur ein einfarbiges Bild.

Manchmal hat es leichte Schlieren. Immerhin lässt sich darauf ein Spielablauf erahnen!

Wenn man etwas an den IC-Pins spielt, wird der Kontrast deutlicher...

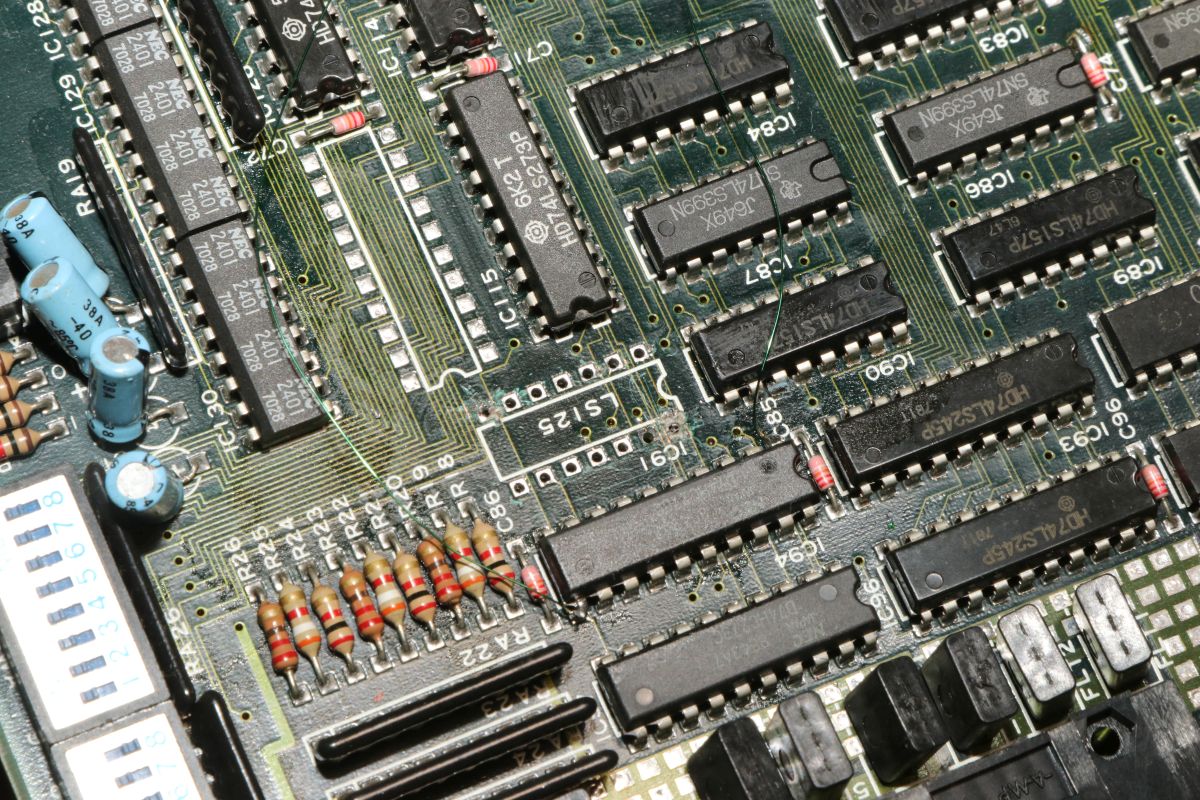

Ich muss mir noch mal den '125er ansehen. Die Kontakte sehen nicht gut aus! Eine Brücke fehlt schon mal - das ändert aber nichts am Bild.

Wenn man diesen Pin (Pfeil) berührt, dann wird das Bild schlagartig schwarz. Das muss ein floatender Pin sein. Sowas darf es hier nicht geben!

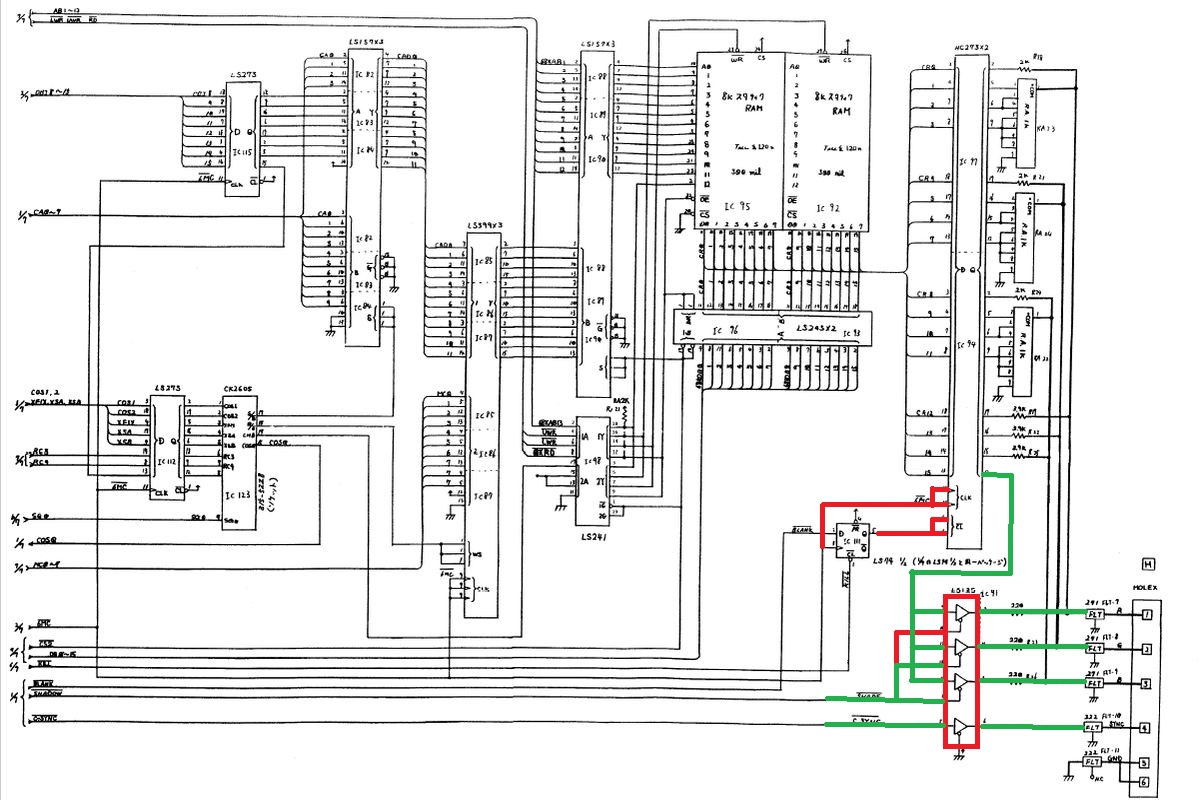

Jetzt muss der Schaltplan her: der Pin latcht die Farbdaten in die D/A-Latches.

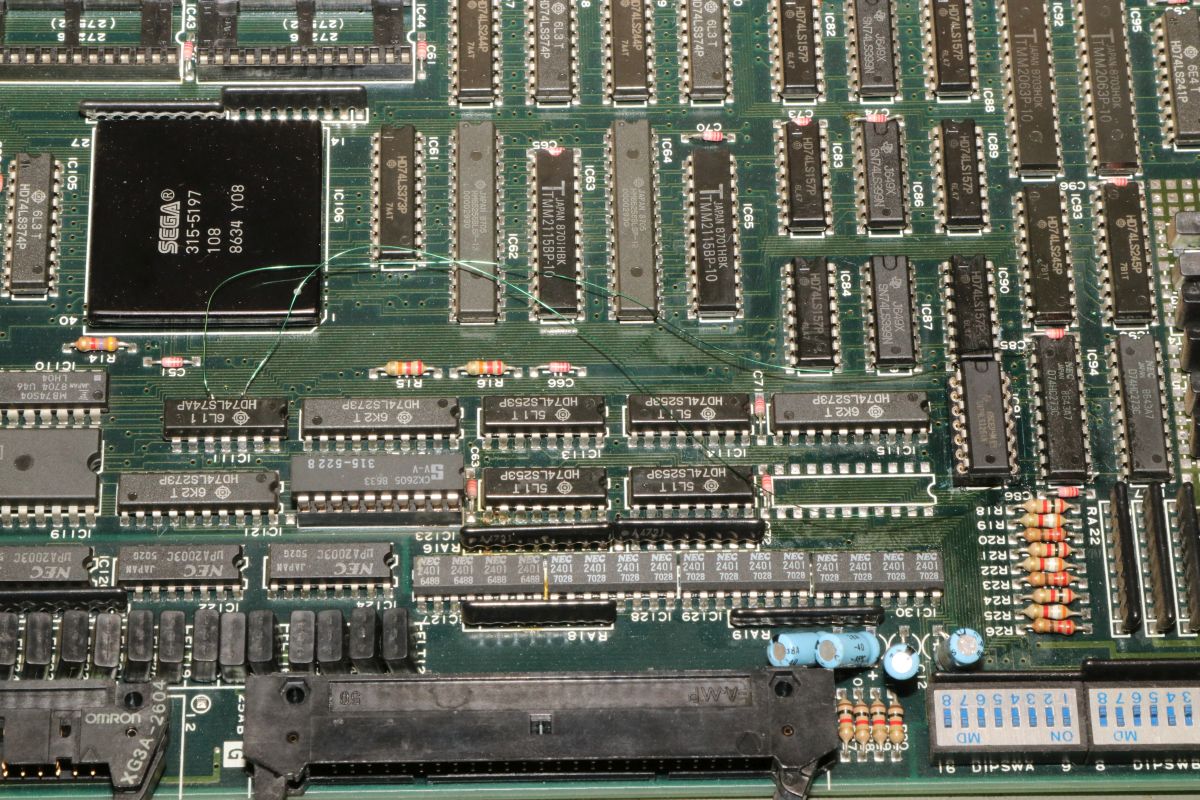

Testweise verbinde ich die korrekten Signale mal mit Engelshaar:

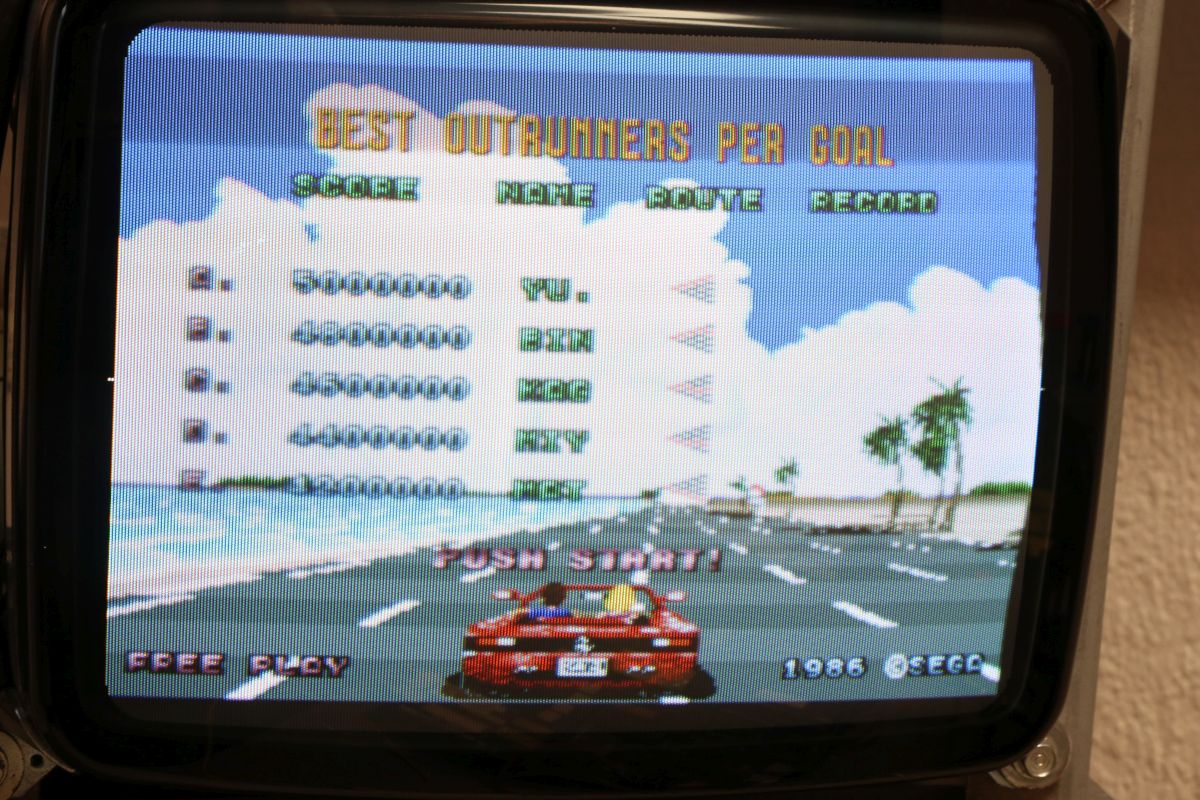

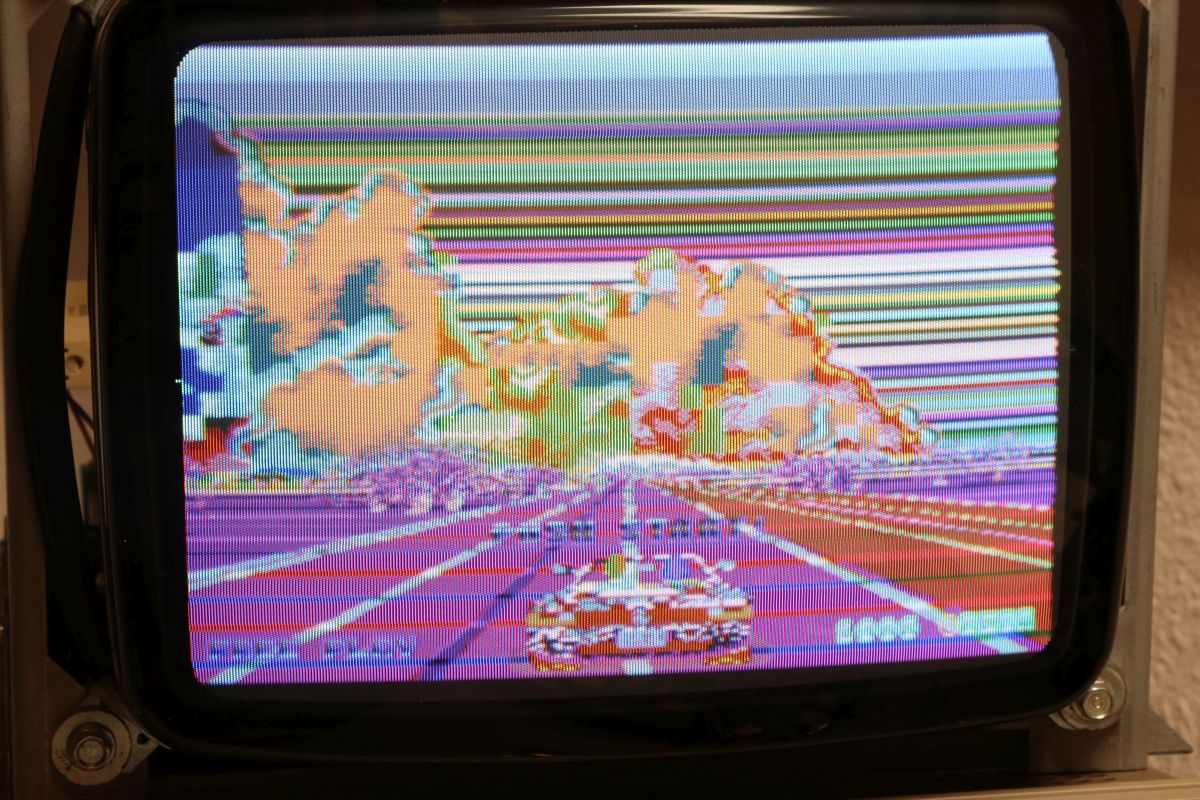

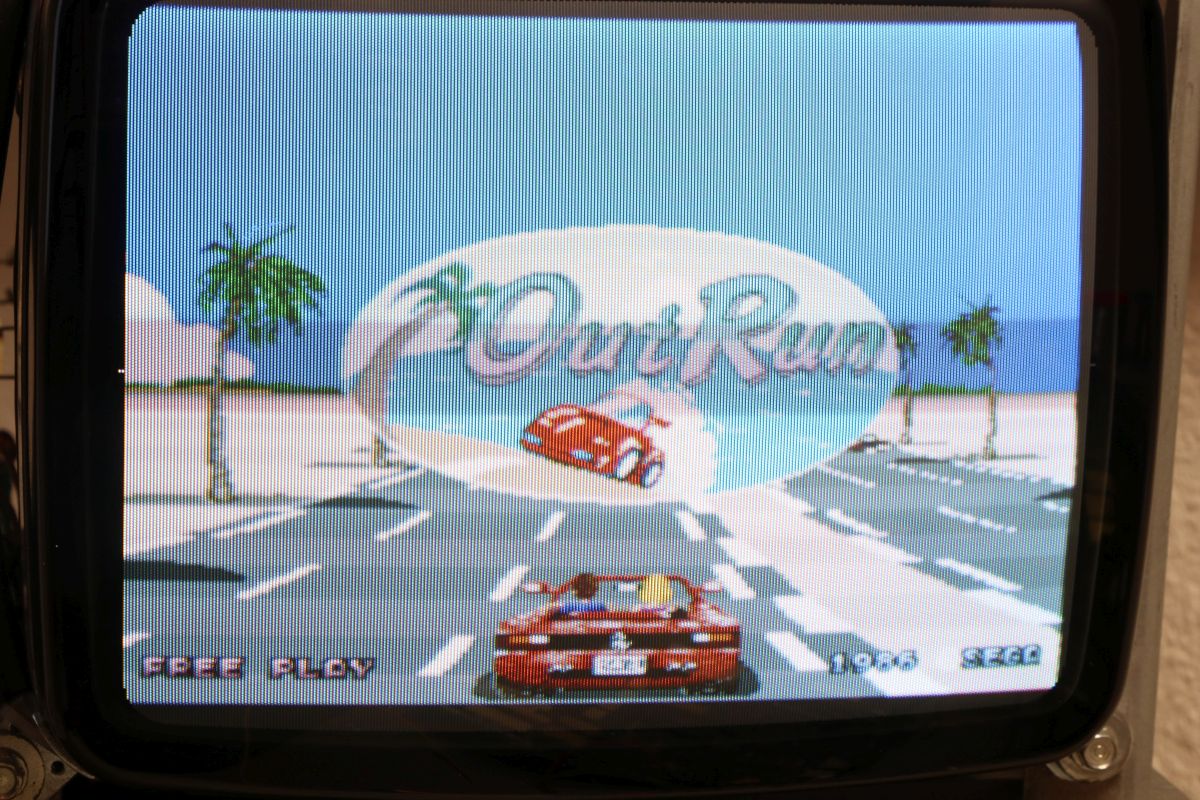

Wow! Fertig! Das Spiel läuft, das Bild ist pixelgenau. Was will man mehr? Ach so... richtige Farben.

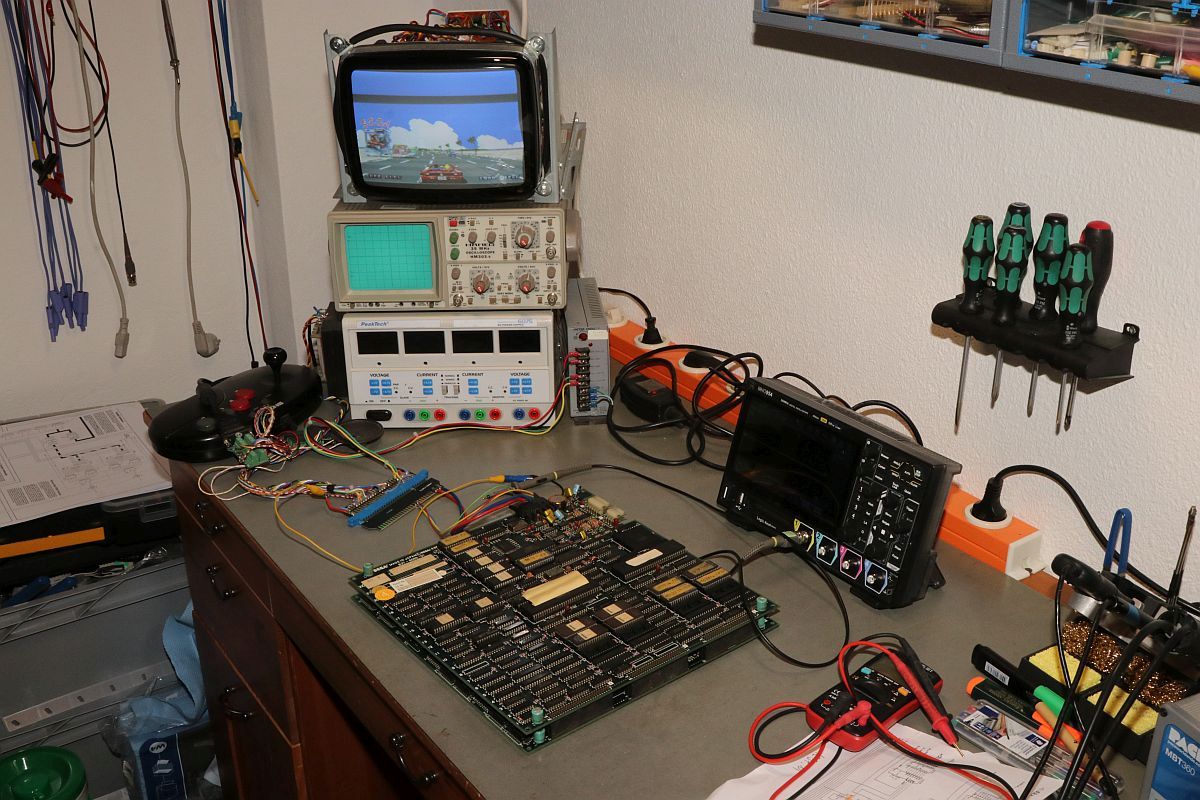

Die Platine mit der Grafikstufe ist leider kopfüber eingebaut. Das ist mühsam zu testen und ich finde keine Fehler. Jetzt reicht es.

Ich will wissen, wie es unter dem '125er aussieht. Dinge, die man nicht sehen möchte:

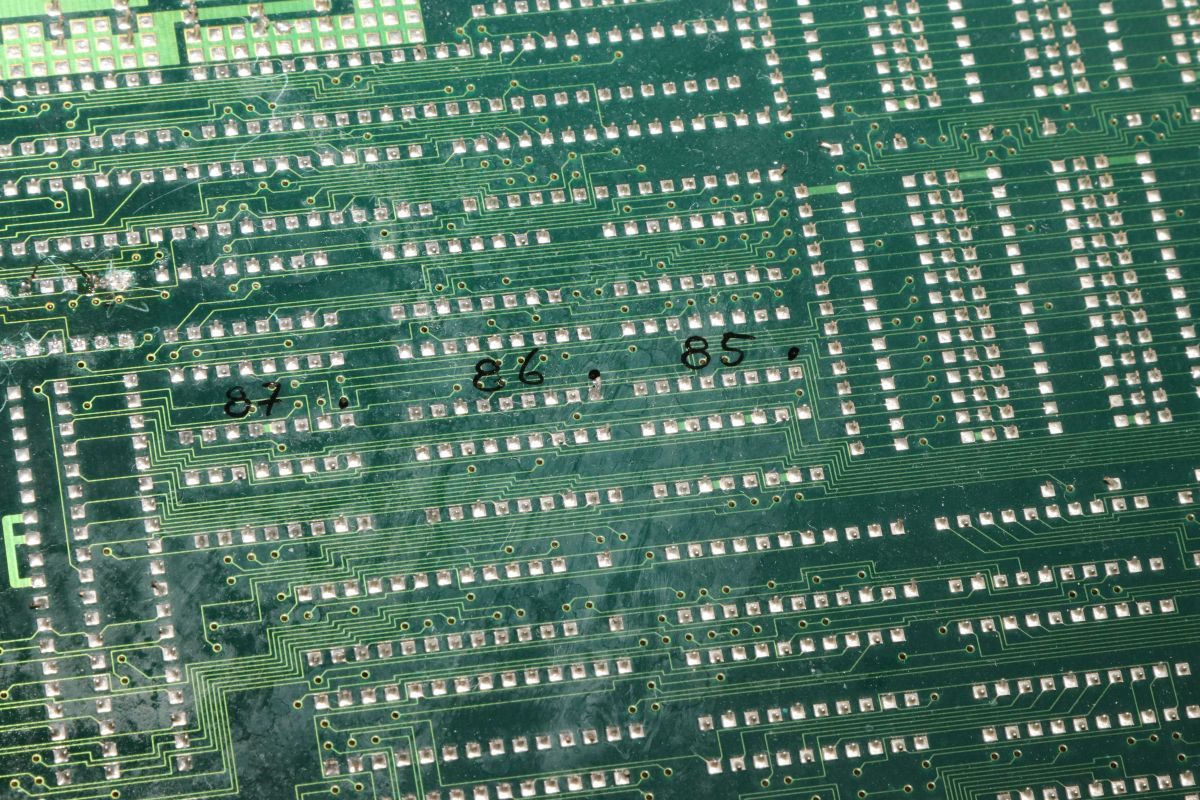

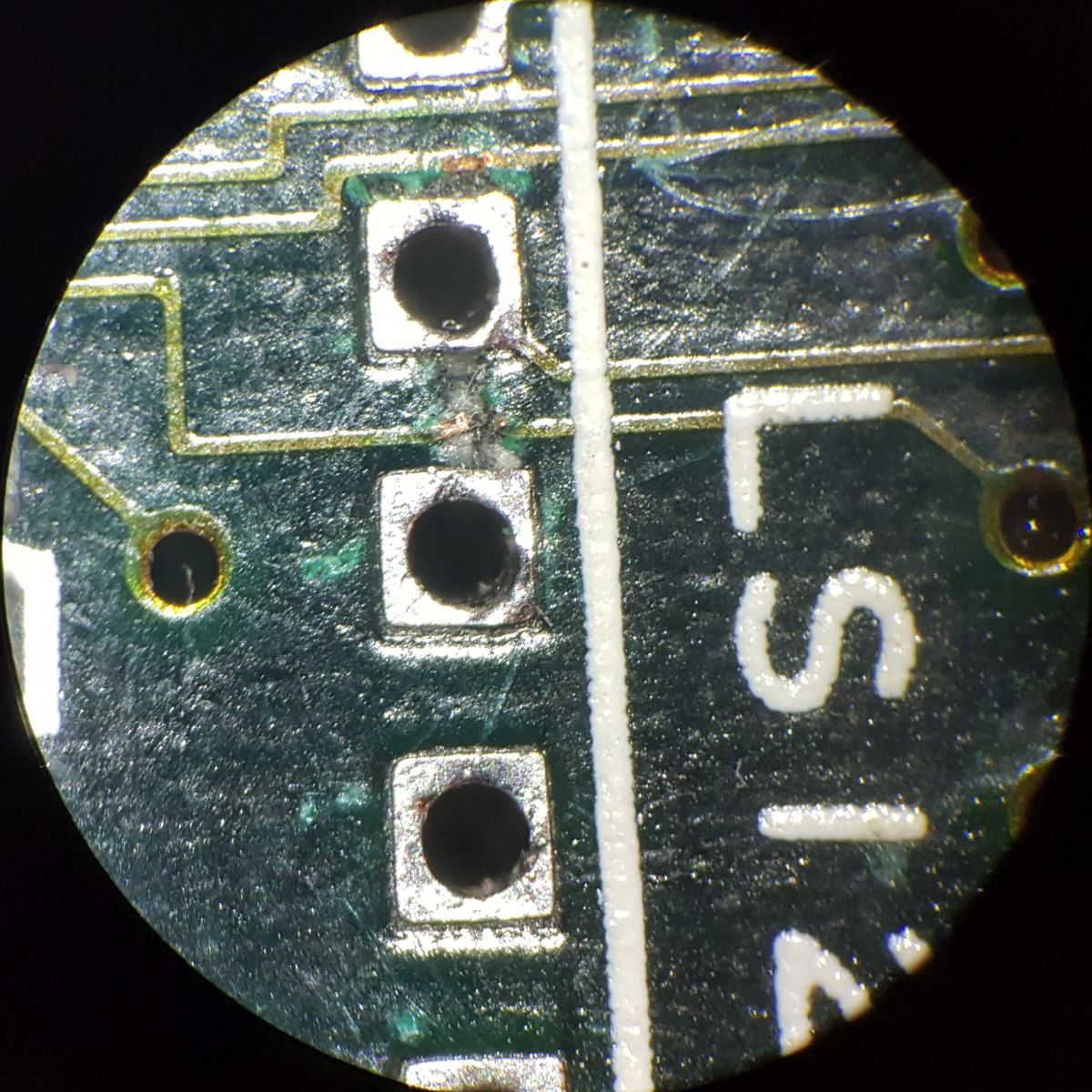

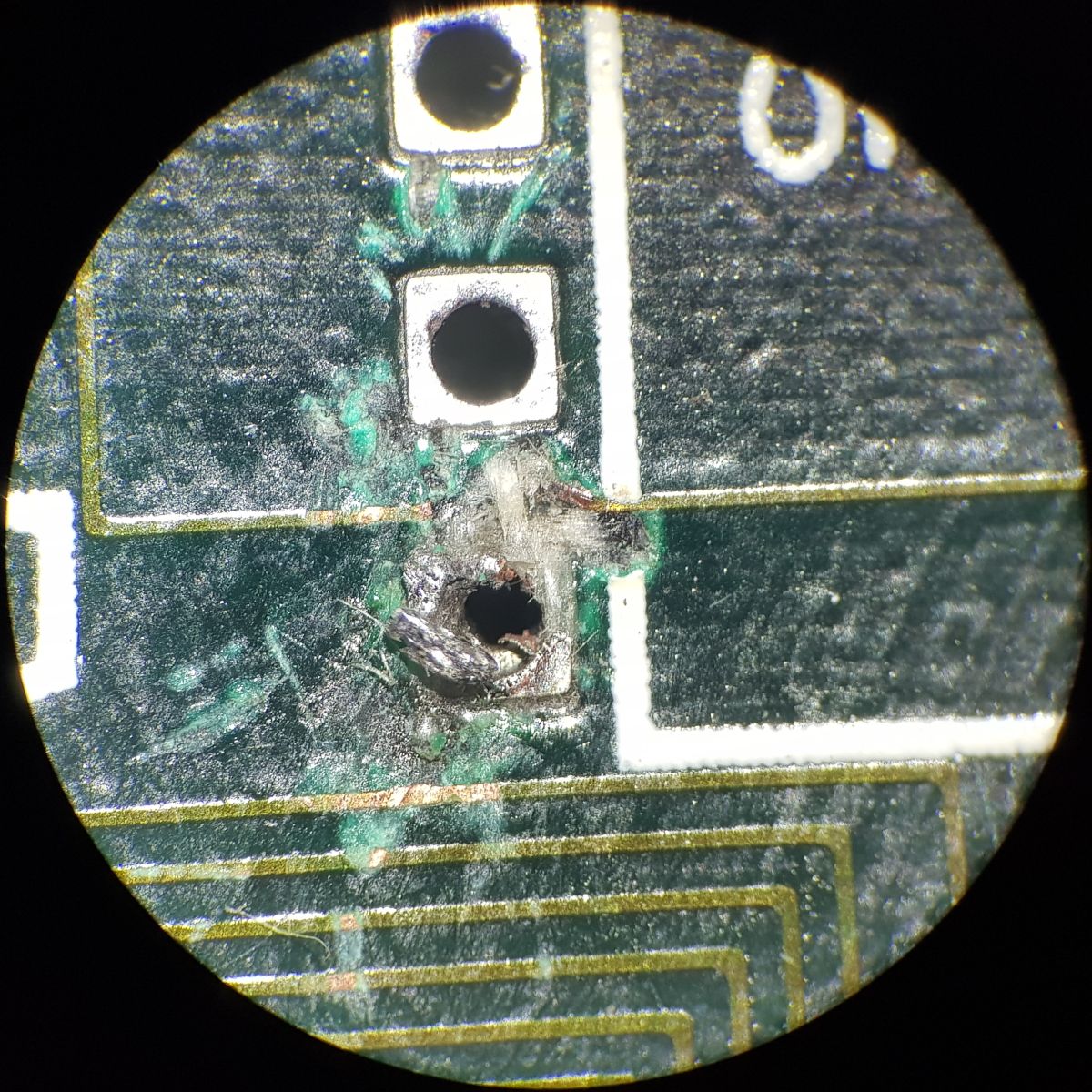

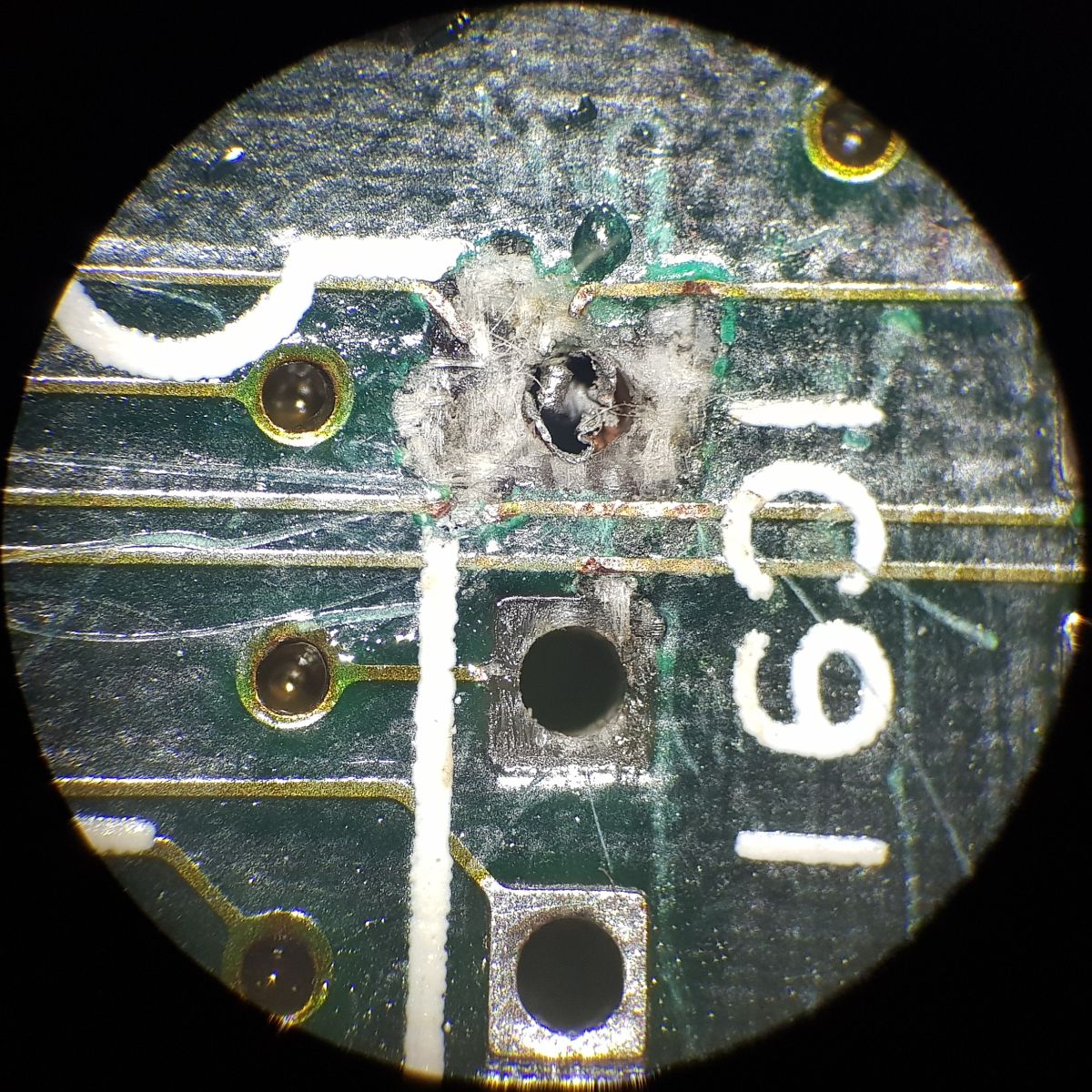

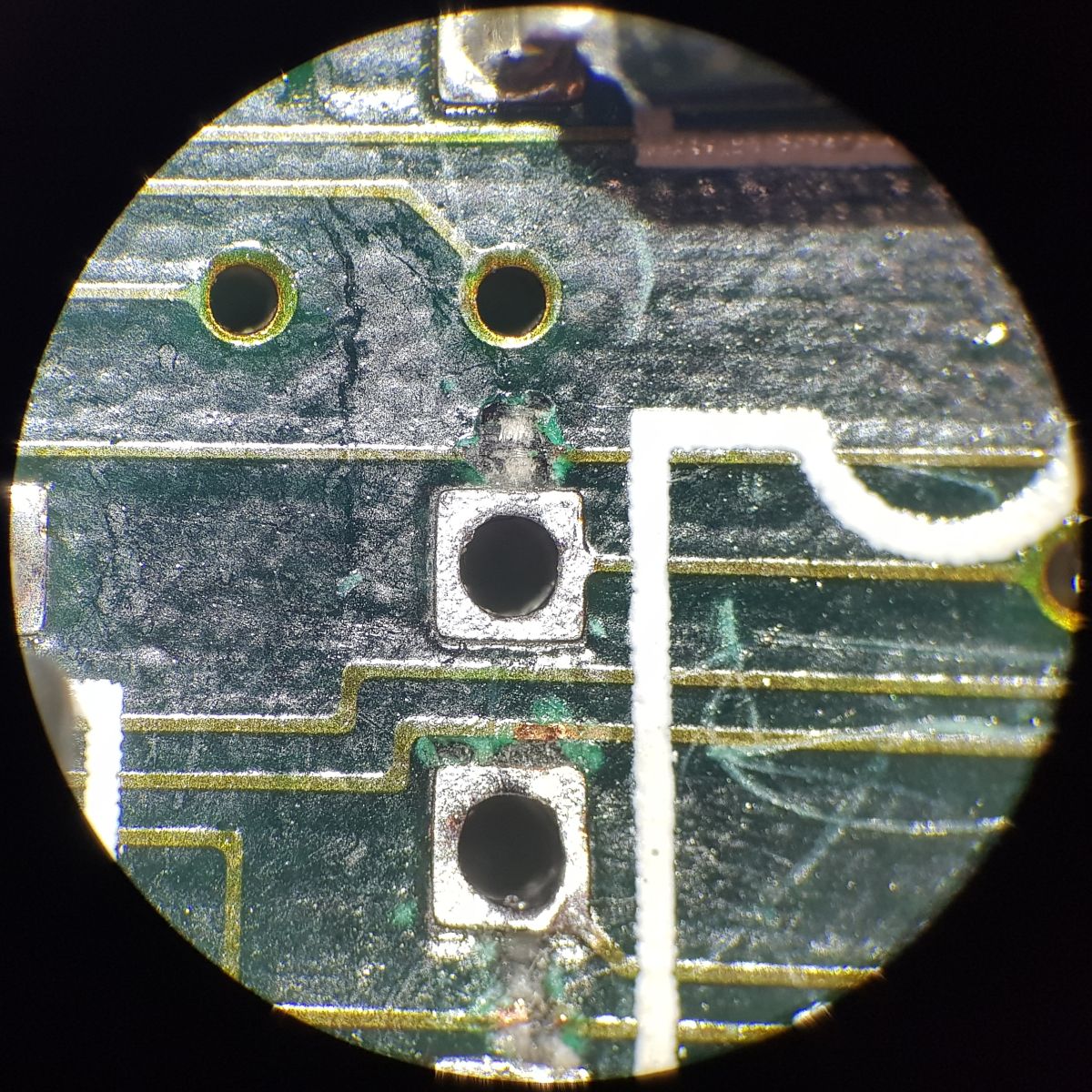

Mein Mikroskop zeigt mir fünf unterbrochene Signale und zwei fehlende Lötpads, eines davon ohne Via.

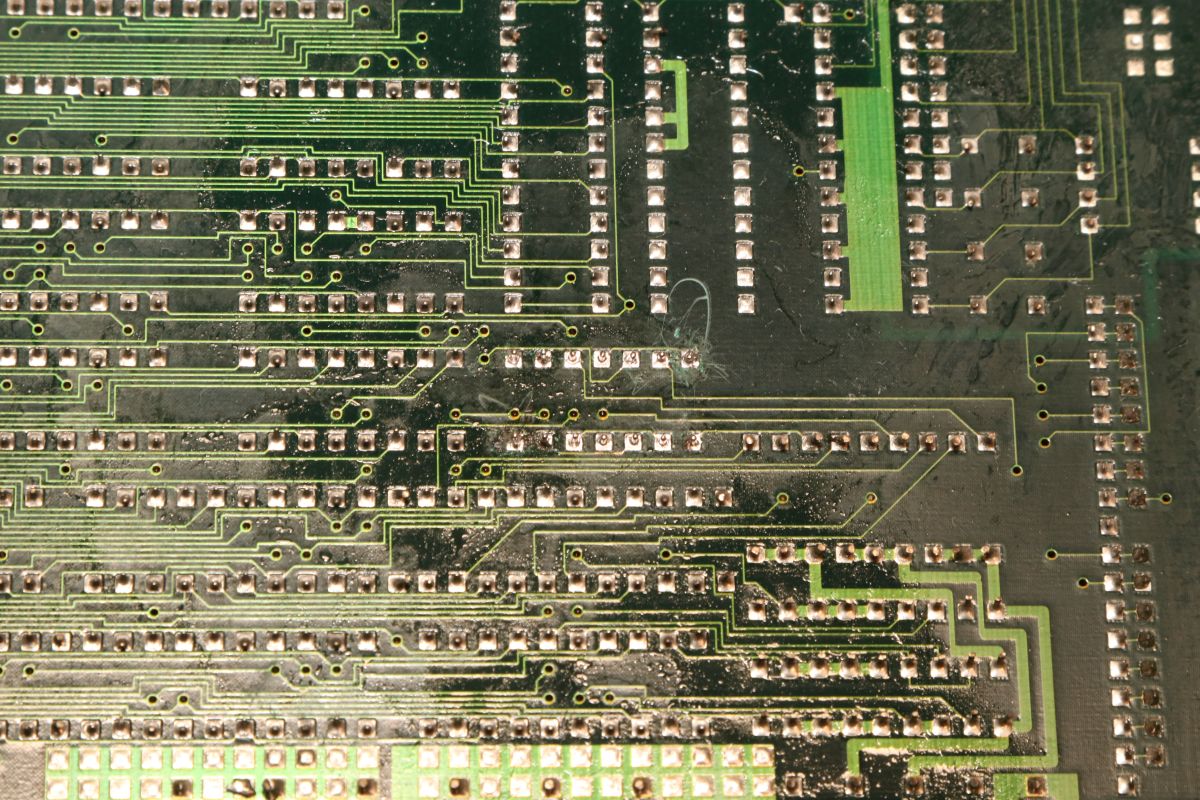

Hier fehlt quasi alles.

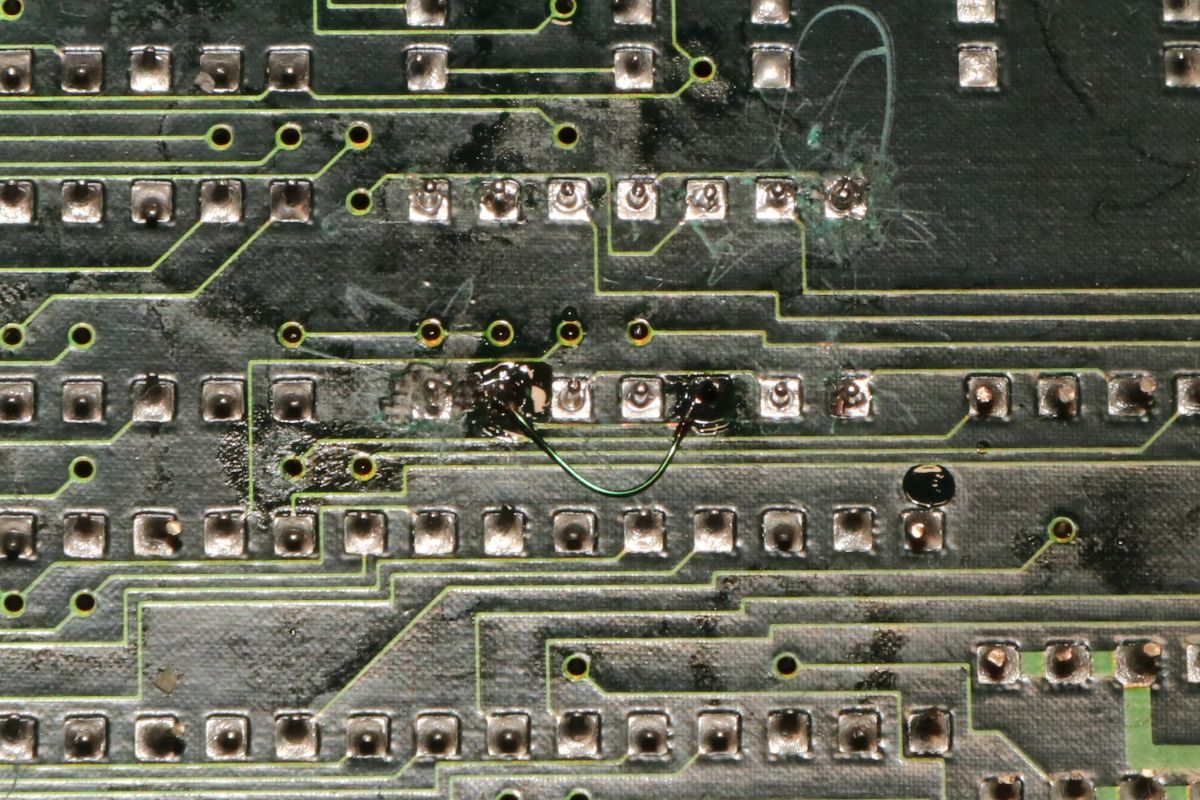

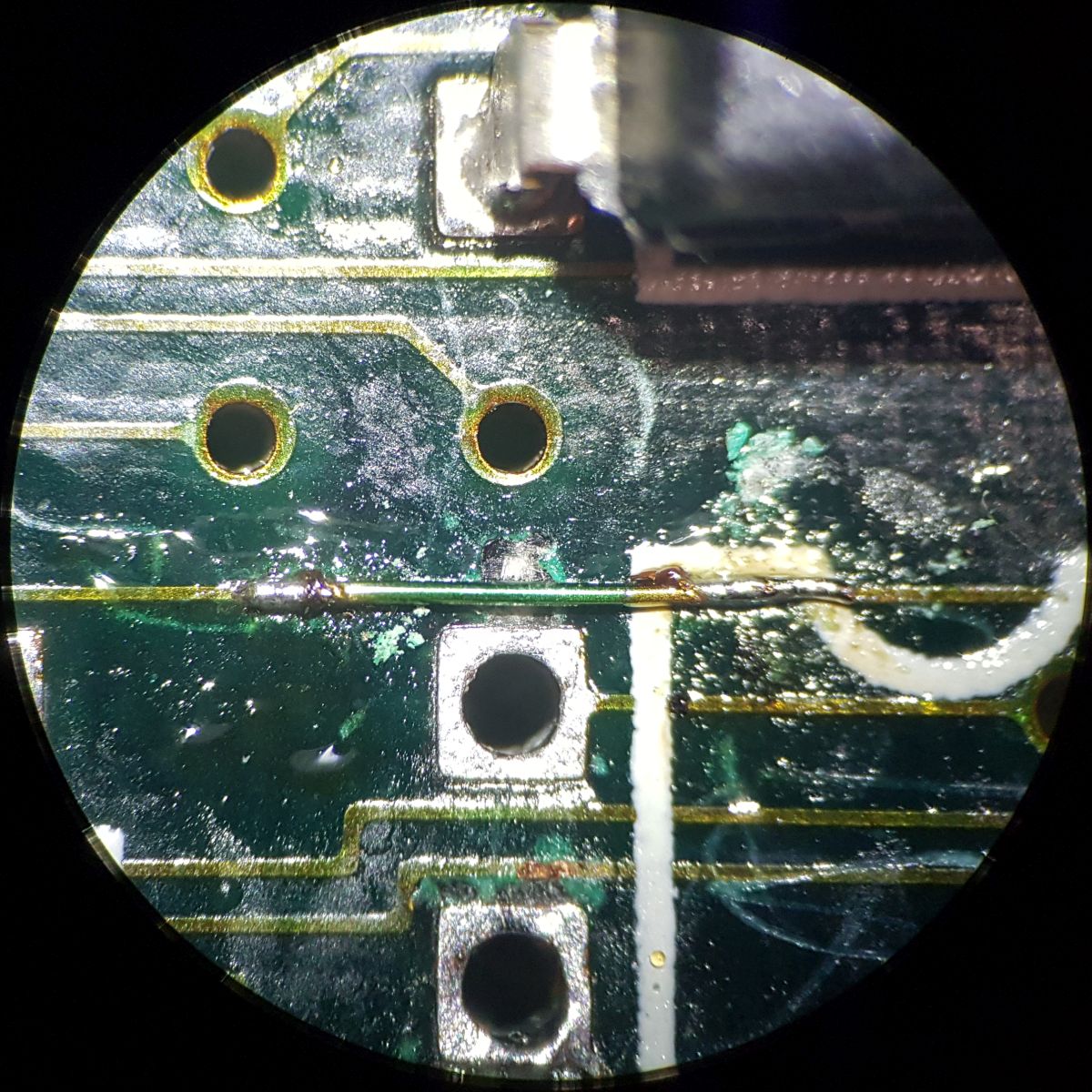

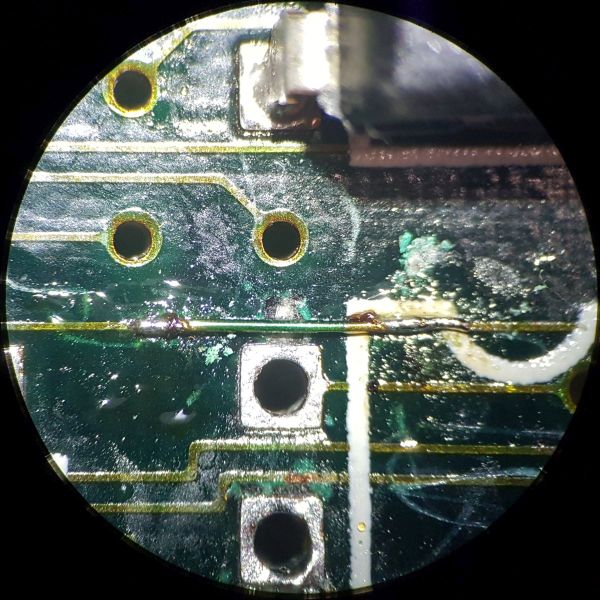

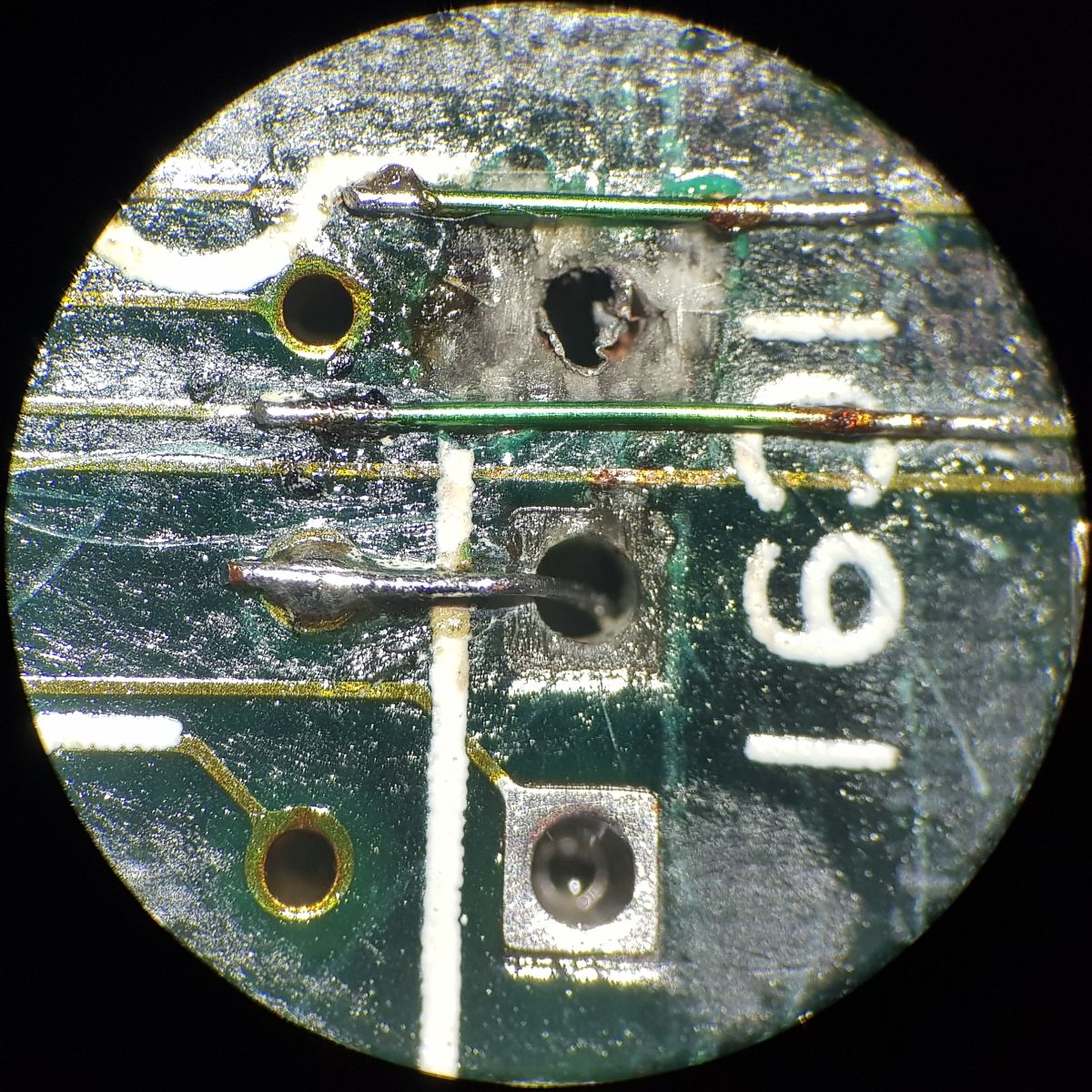

Erwähnte ich schon, dass die Leiterbahnen sehr dünn sind? Immerhin gehen zwei von diesen zwischen zwei IC-Pins durch. Ohne gute Lötausrüstung und ohne Stereomikroskop ist man hier verloren! Fädeldraht ist hier mein bester Freund!

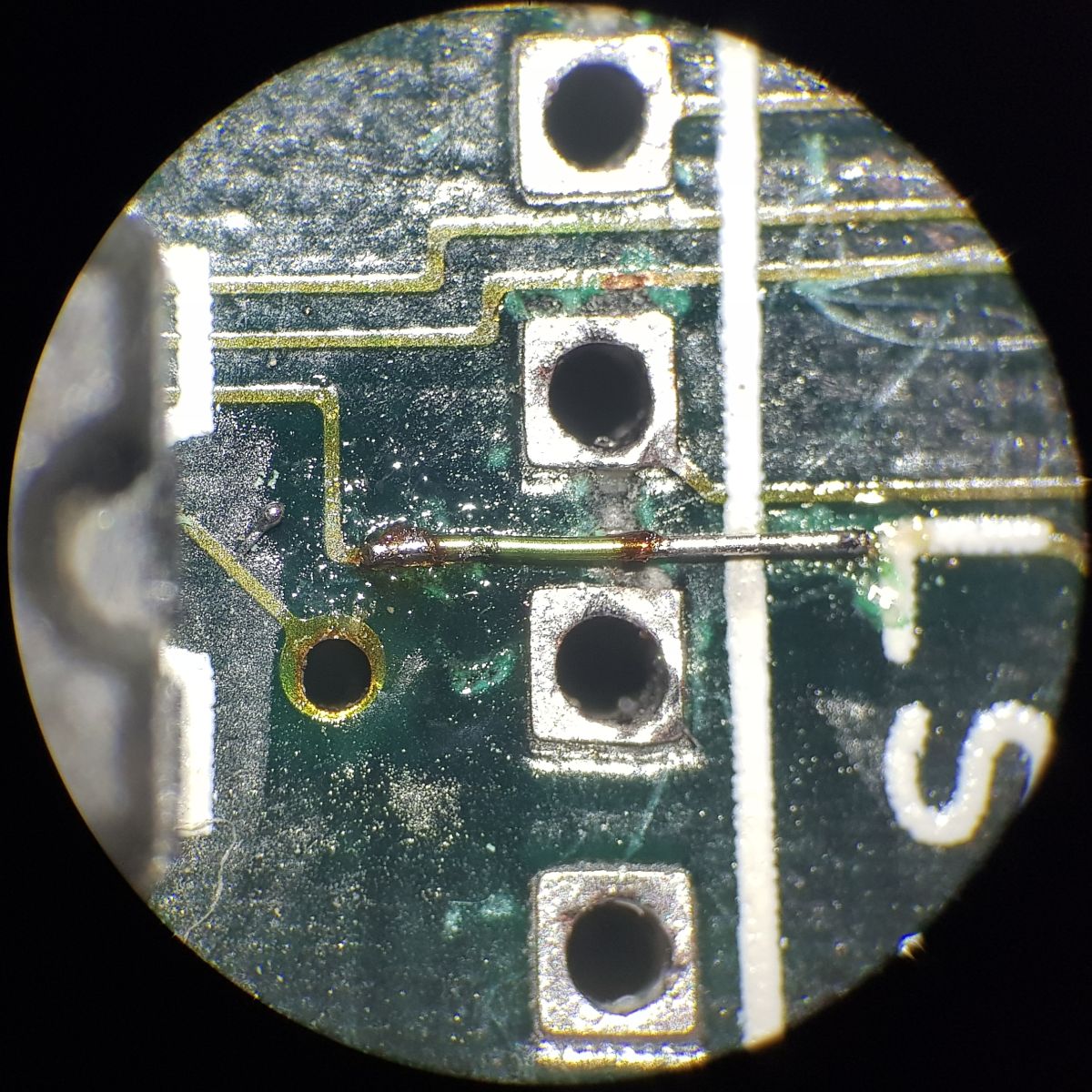

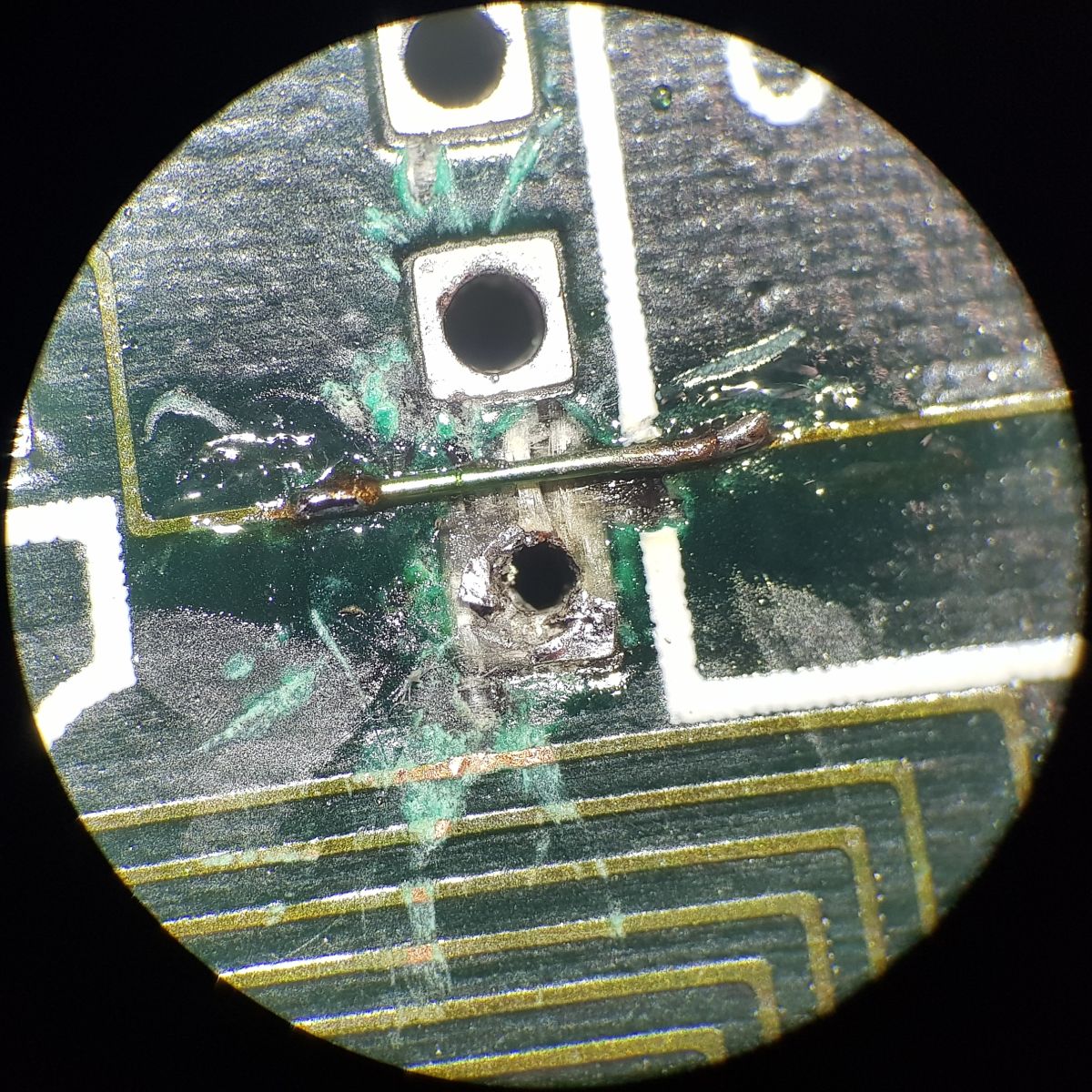

Die fehlende Durchkontaktierung wird ebenfalls durch einen Fädeldraht ersetzt! Das IC-Beinchen passt problemlos mit in die Bohrung.

Das IC wird jetzt ohne Fassung eingelötet! Das gibt die Möglichkeit, von oben und von unten zu löten. Da fällt die Kontrolle leichter. Und was soll ich sagen? Out Run leuchtet wieder in alter Pracht!

Ich liebe dieses Spiel und die Musik dazu. Leider besitze ich weder die Platine noch den Automaten dazu. Und bei meinen Platzverhältnissen ist das vielleicht auch gut so!
