{Ms. Pacman} Mich erreichte eine originale Ms. Pacman mit der Diagnose: "Da geht nix..."

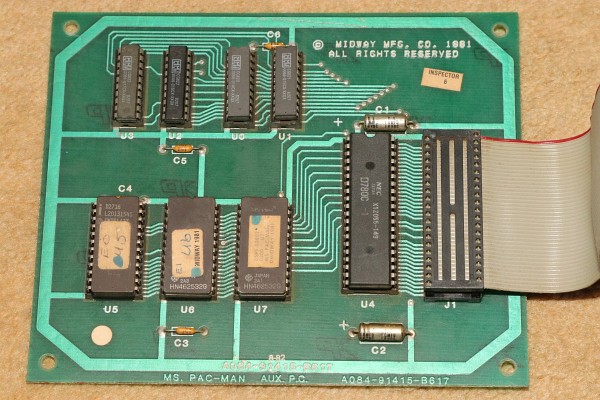

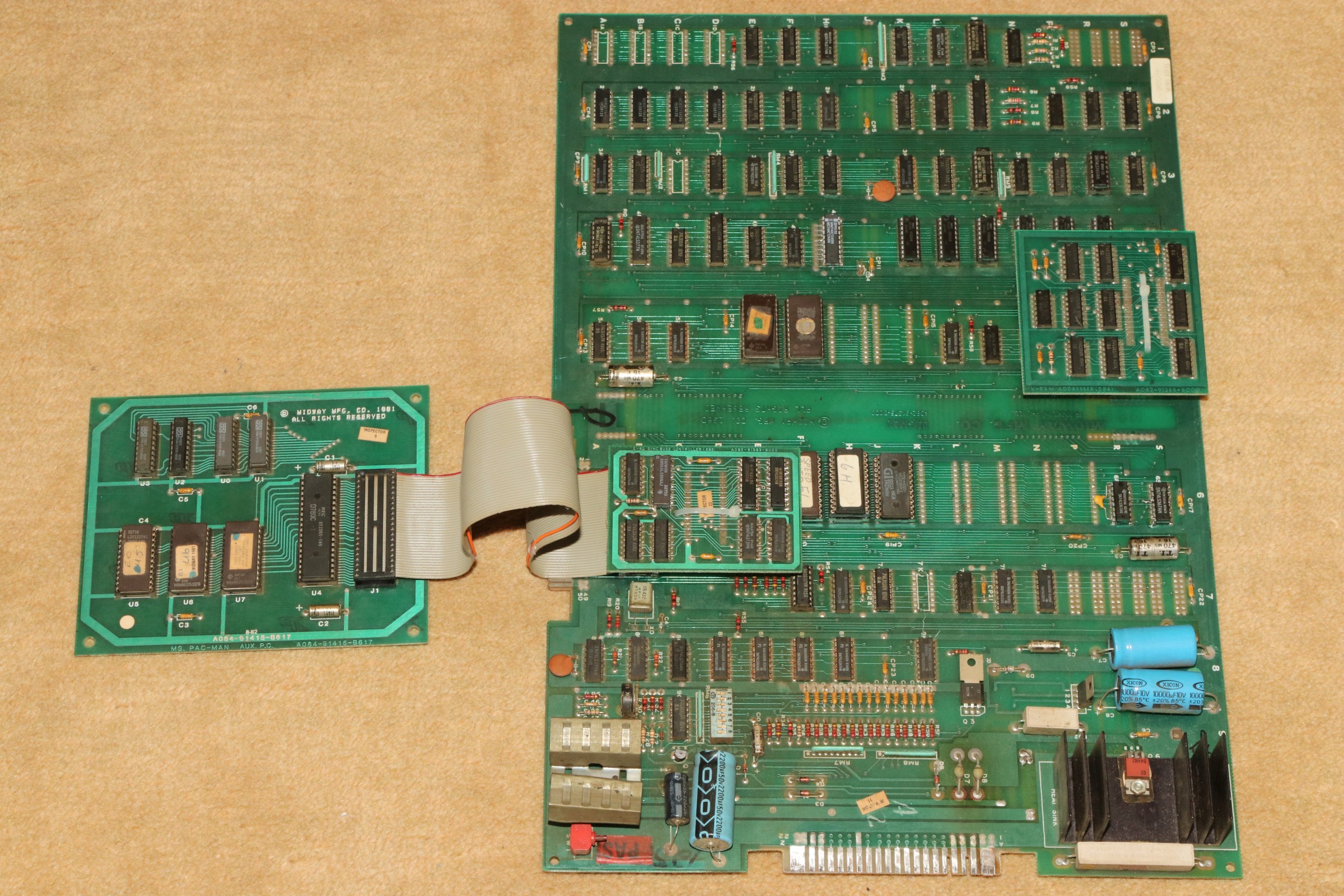

Dieses "Wunderwerk" von Midway glänzt durch allerlei Besonderheiten. Zum Beispiel eine separate CPU-Platine mit diversen Custom-Chips:

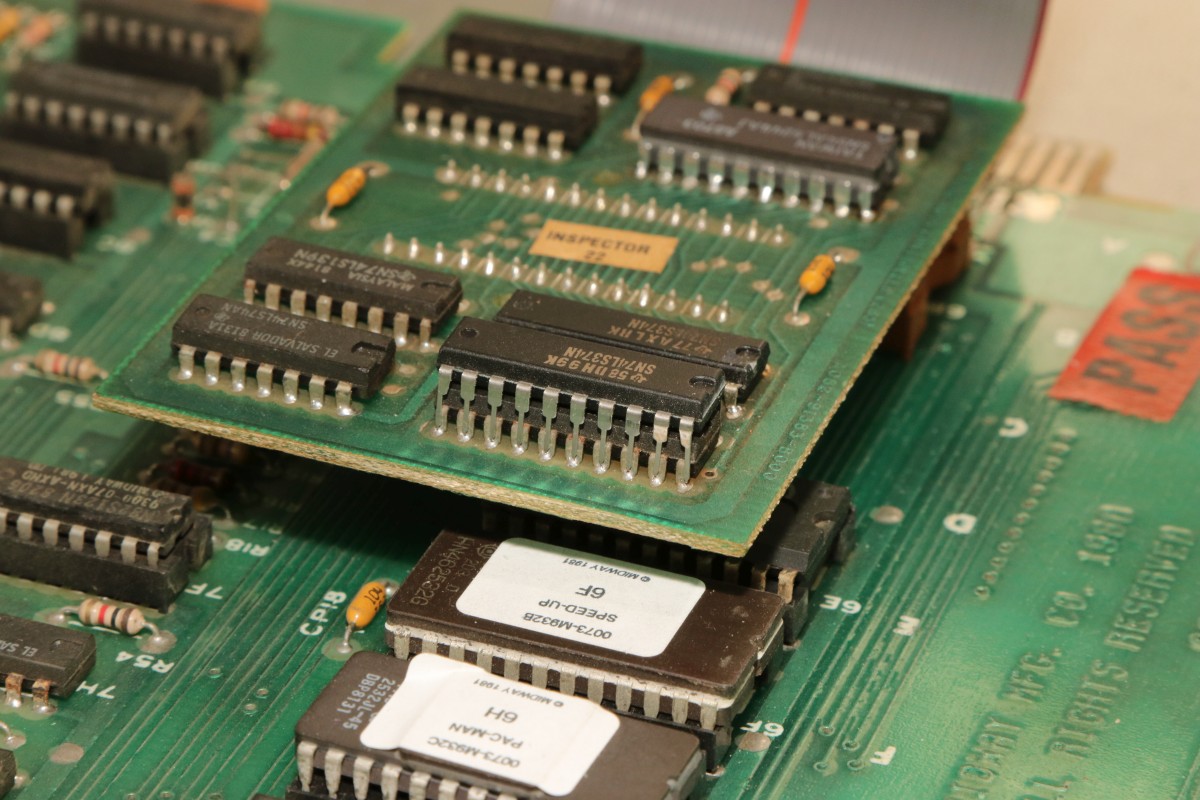

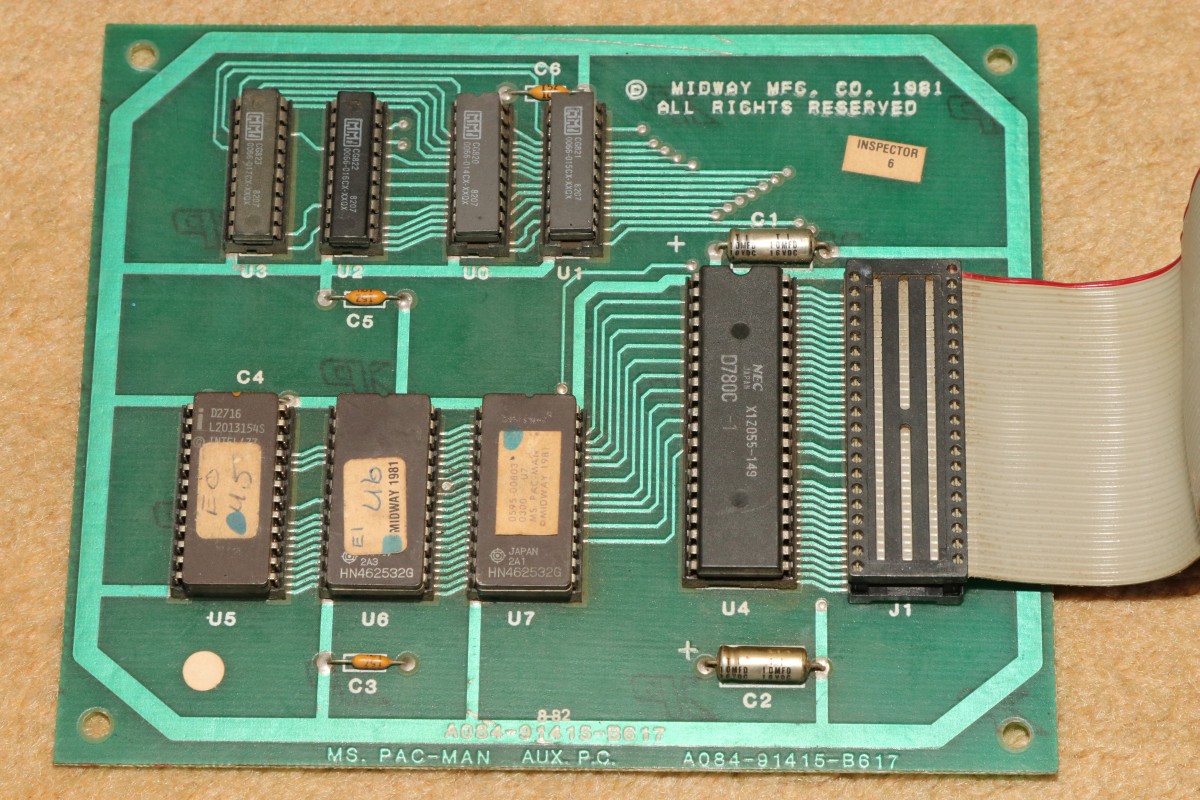

Und durch diverse Daughter-Boards.

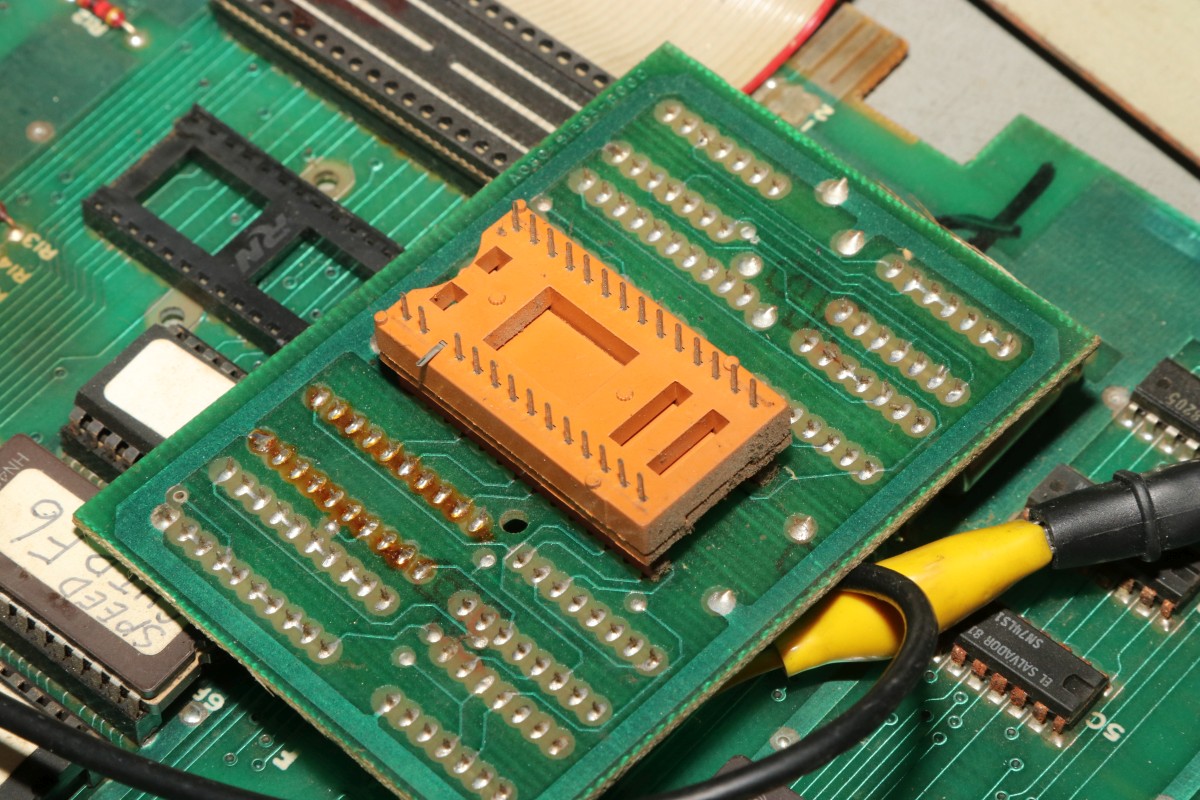

Das erste davon hat schon mal sichtbare Kontaktprobleme...

Die darunter versteckten PROMs auch - die Beinchen sind wieder mal einfach abgerostet.

Nicht nur an einem Baustein...

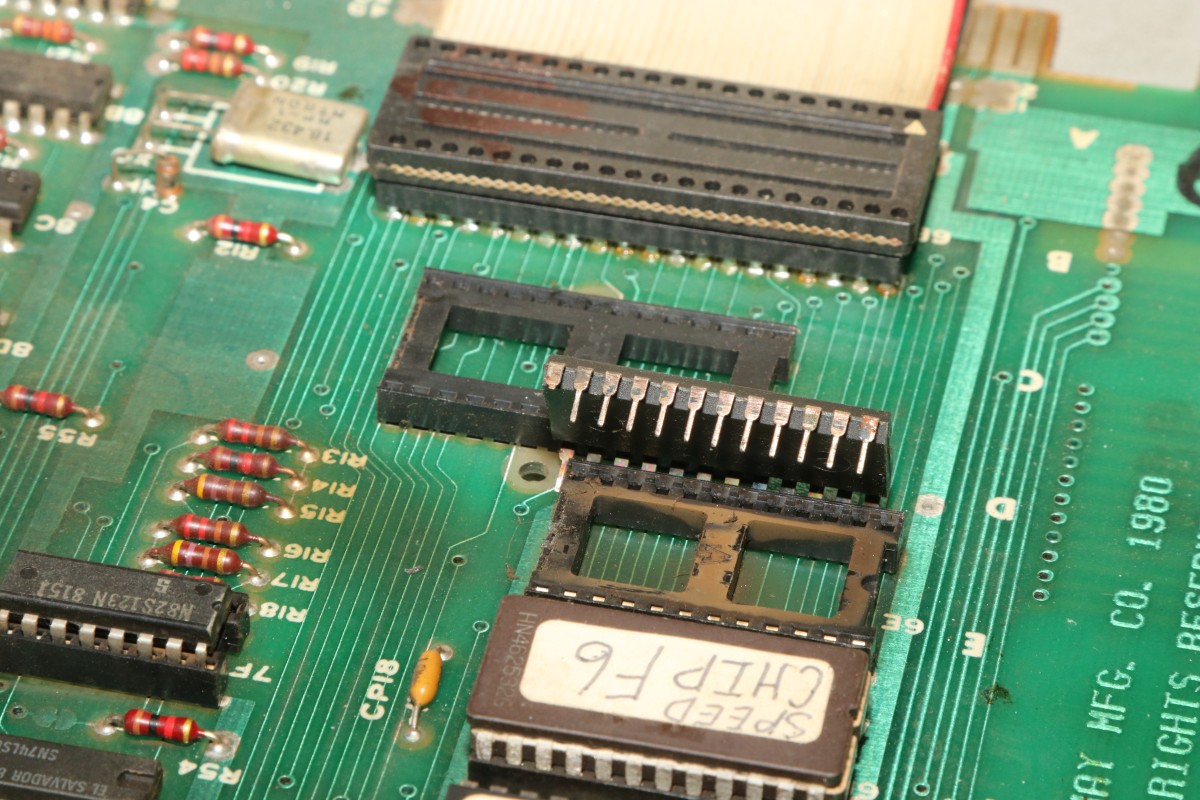

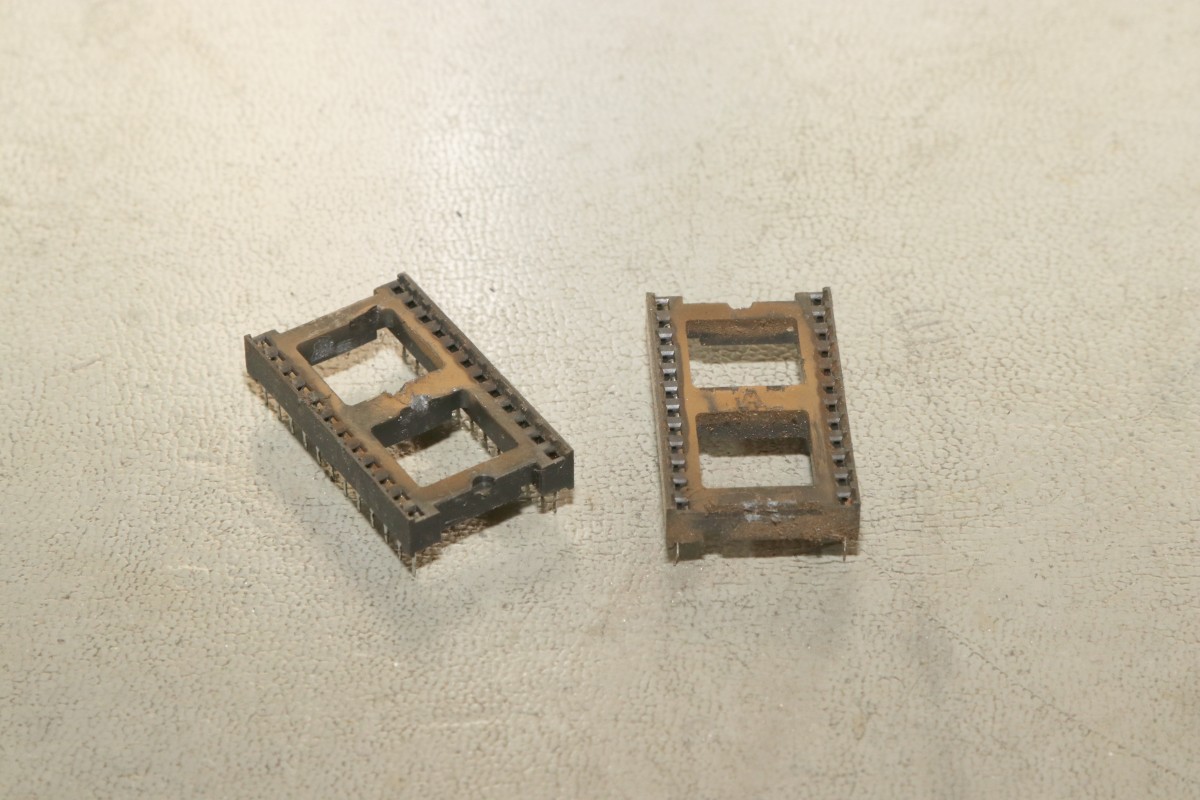

Und die Sockel sind so derart grottig, dass ich sie gleich mal rausmache - das verringert langfristig Frust!

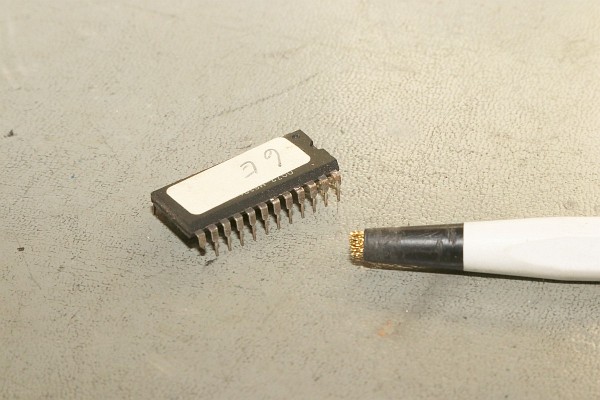

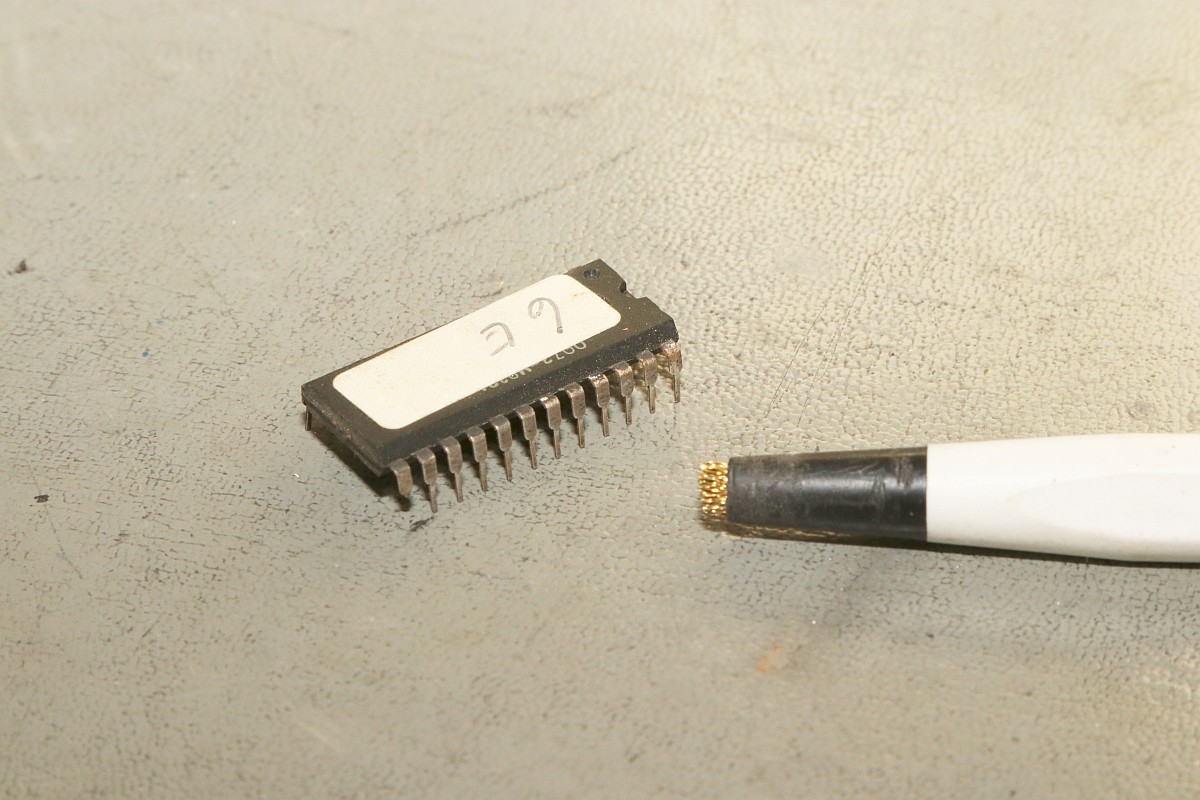

Die korrodierten Bausteine werden sauber gereinigt und bekommen einen Adaptersockel.

So sieht das dann aus:

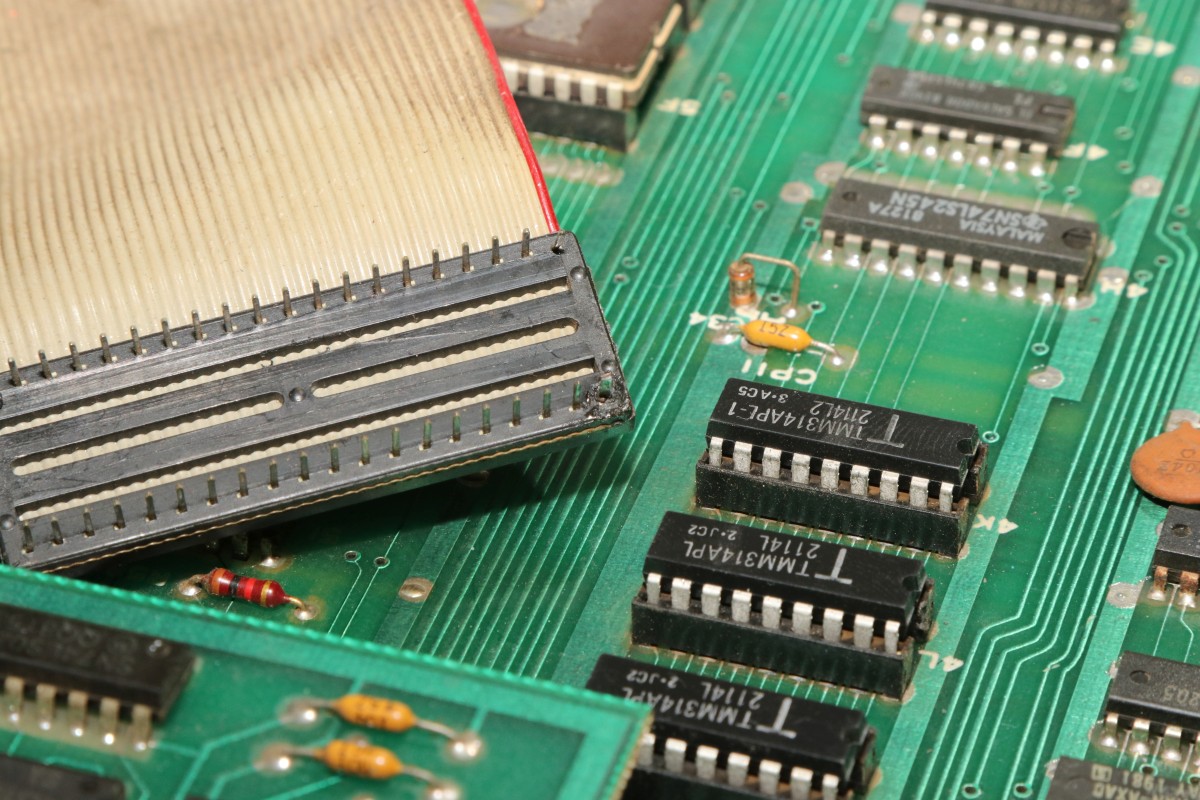

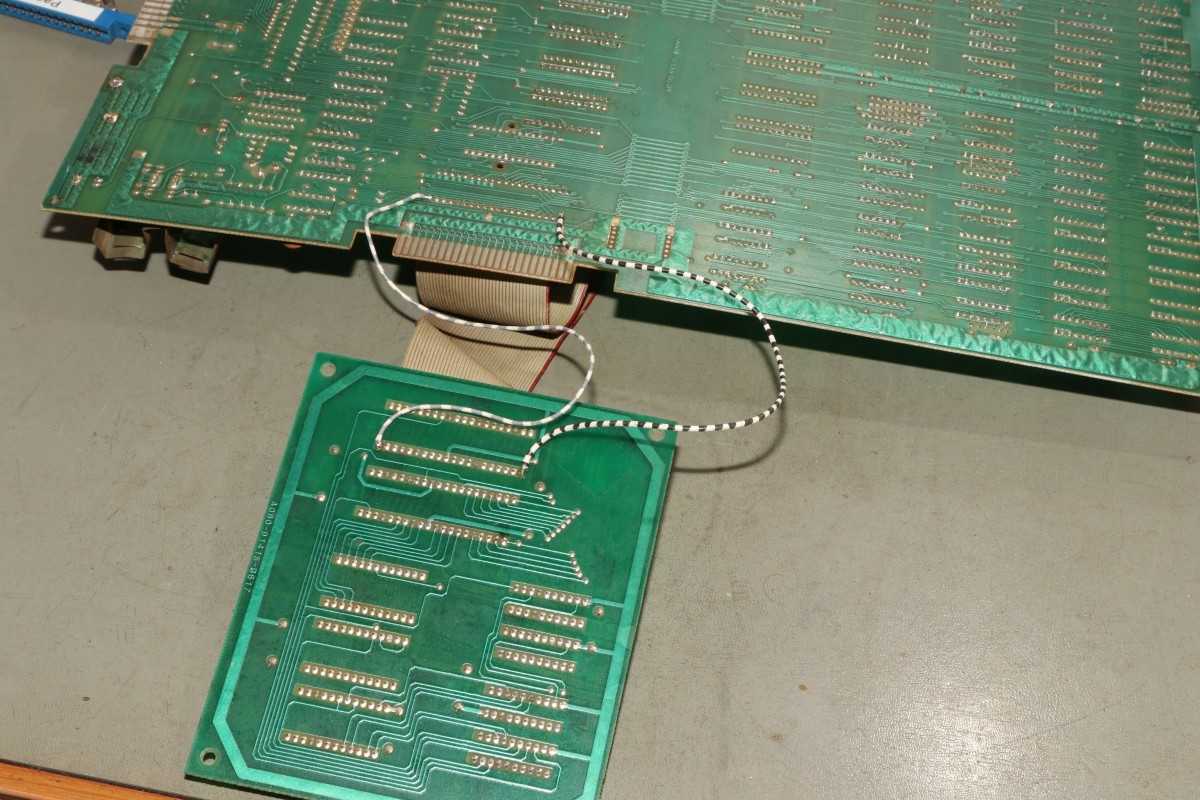

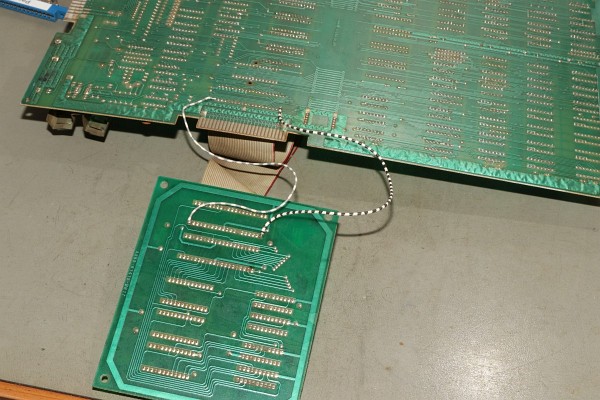

Das Flachbandkabel zur CPU-Platine hat diverse Kontaktprobleme - die blöden DIL40-Schneid-Klemm-Stecker gibt es nicht auf die Schnelle...

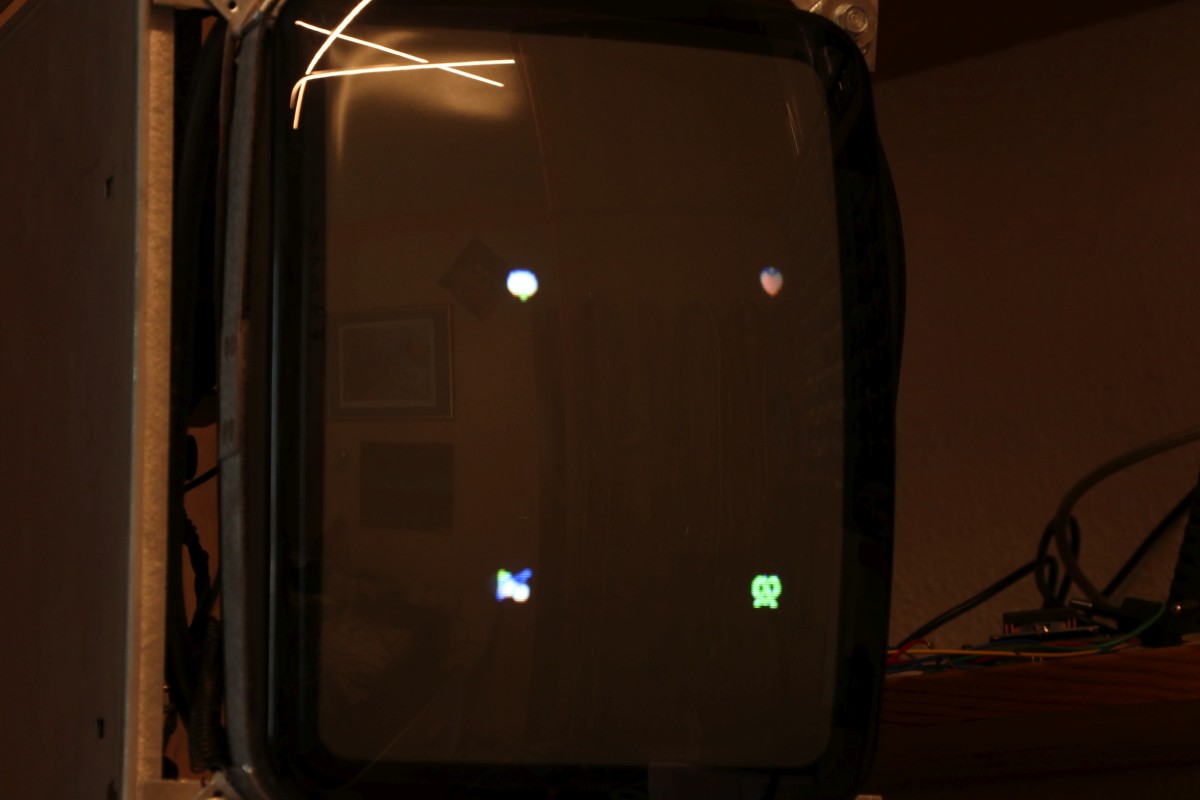

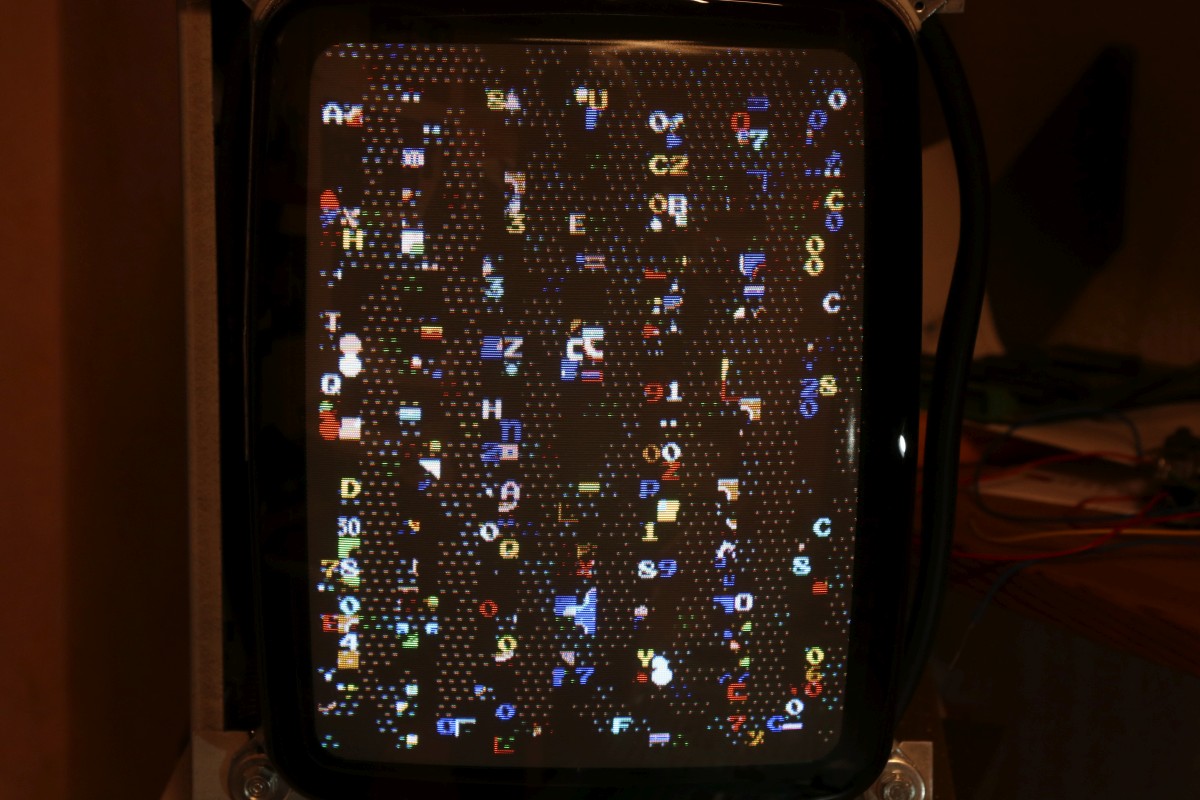

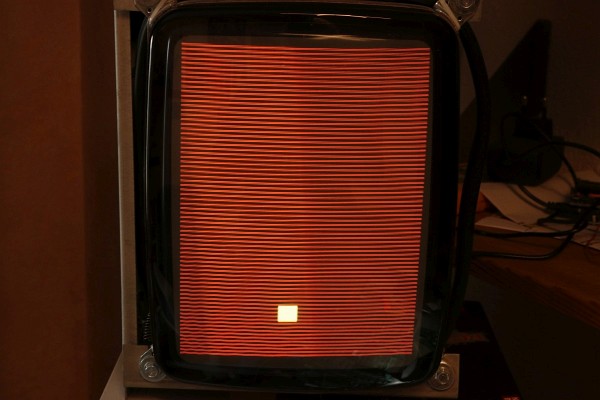

Dem Spiel ist nichts Vernünftiges zu entlocken - je nach Rumgewackel wird zumindest schon mal der Bildschirm gelöscht...

Mit viel Feingefühl bringt man die CPU kurzfristig zum Laufen.

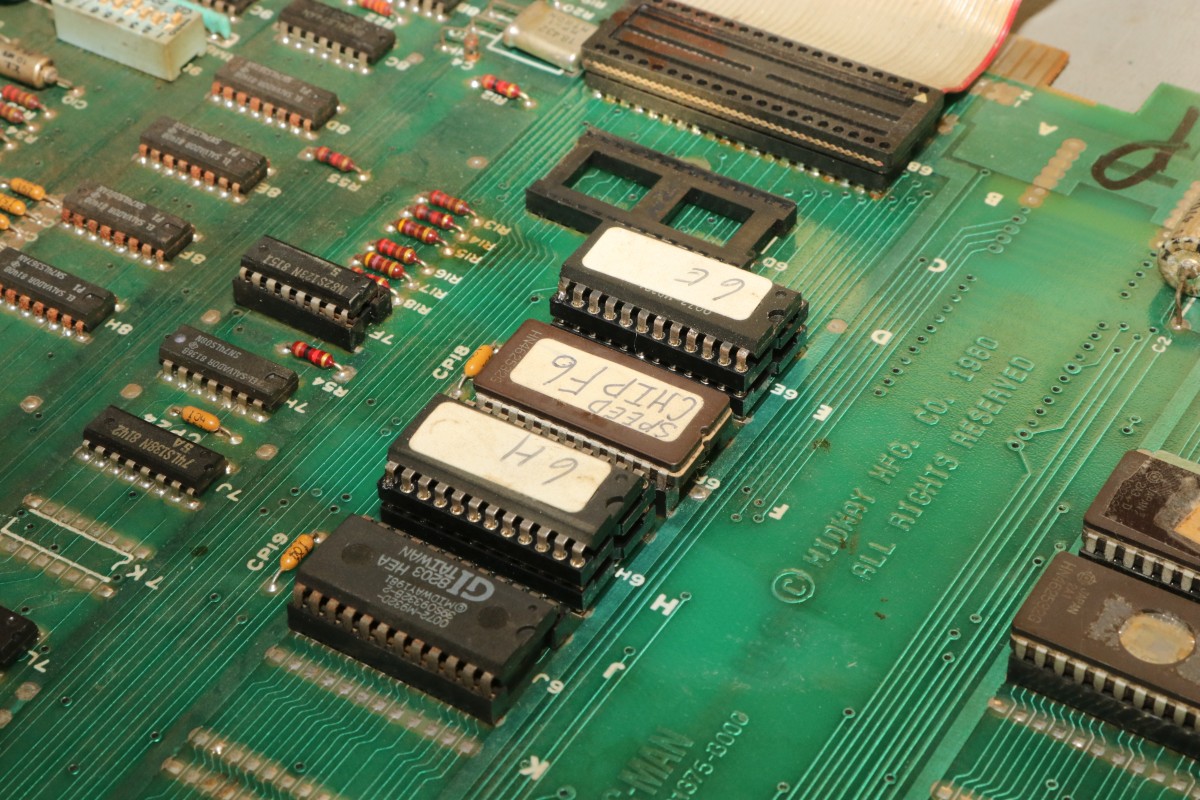

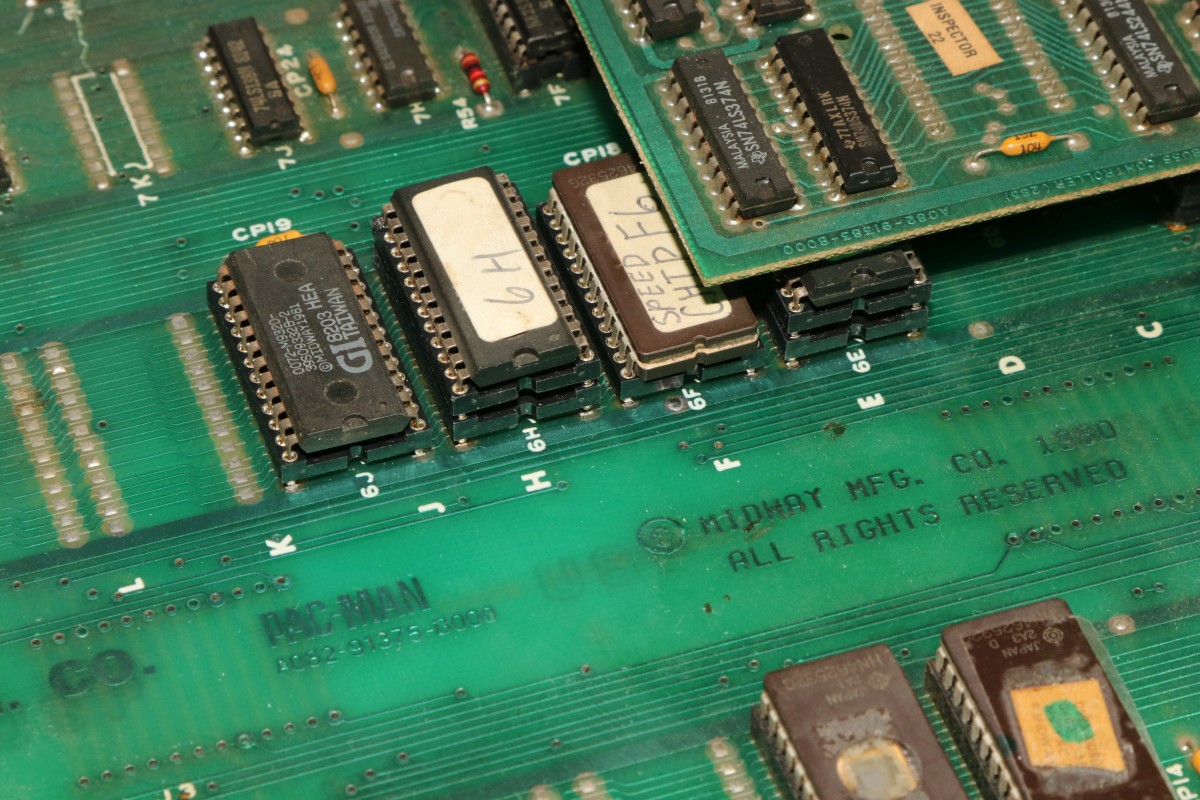

PROM 6J bekommt auch einen neuen Sockel, vielleicht liegt's ja daran...

Ich komme einfach nicht weiter, das Spiel startet nicht, alles ist instabil.

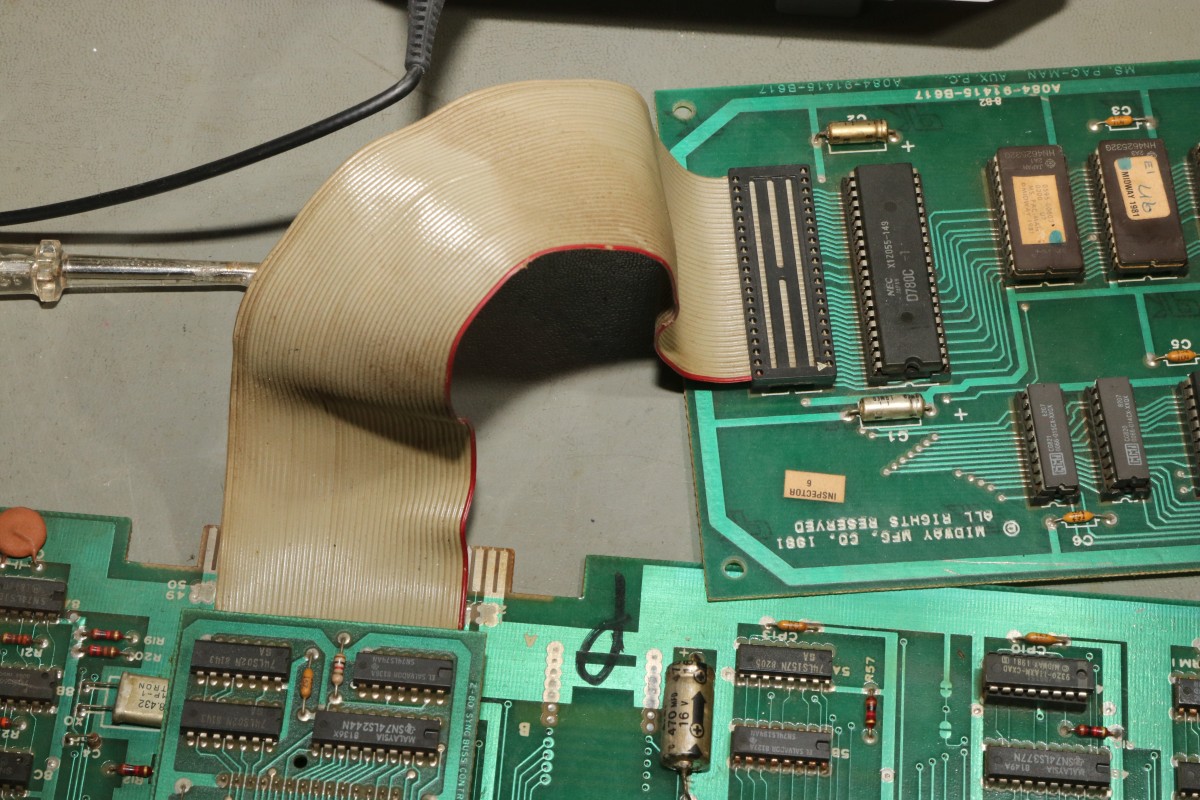

Wenigstens das CPU-Kabel ist jetzt in Ordnung.

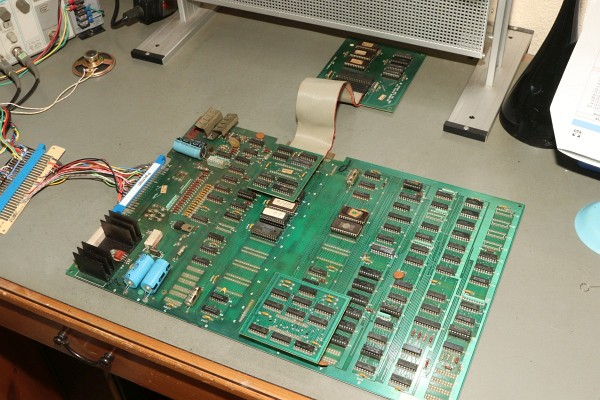

{Ms. Pacman Vergleichs-PCB} Gottseidank bekam ich eine funktionierende Ms. Pacman als Referenz. Jetzt muss es funktionieren!

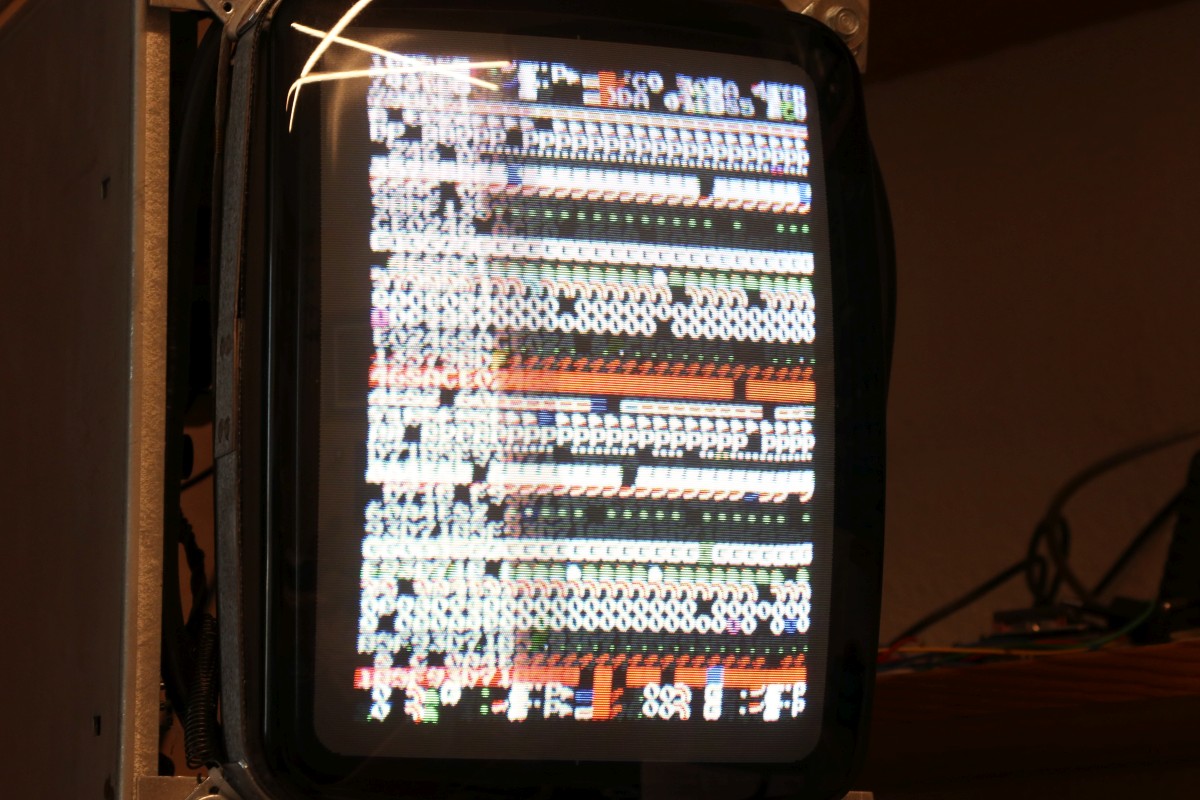

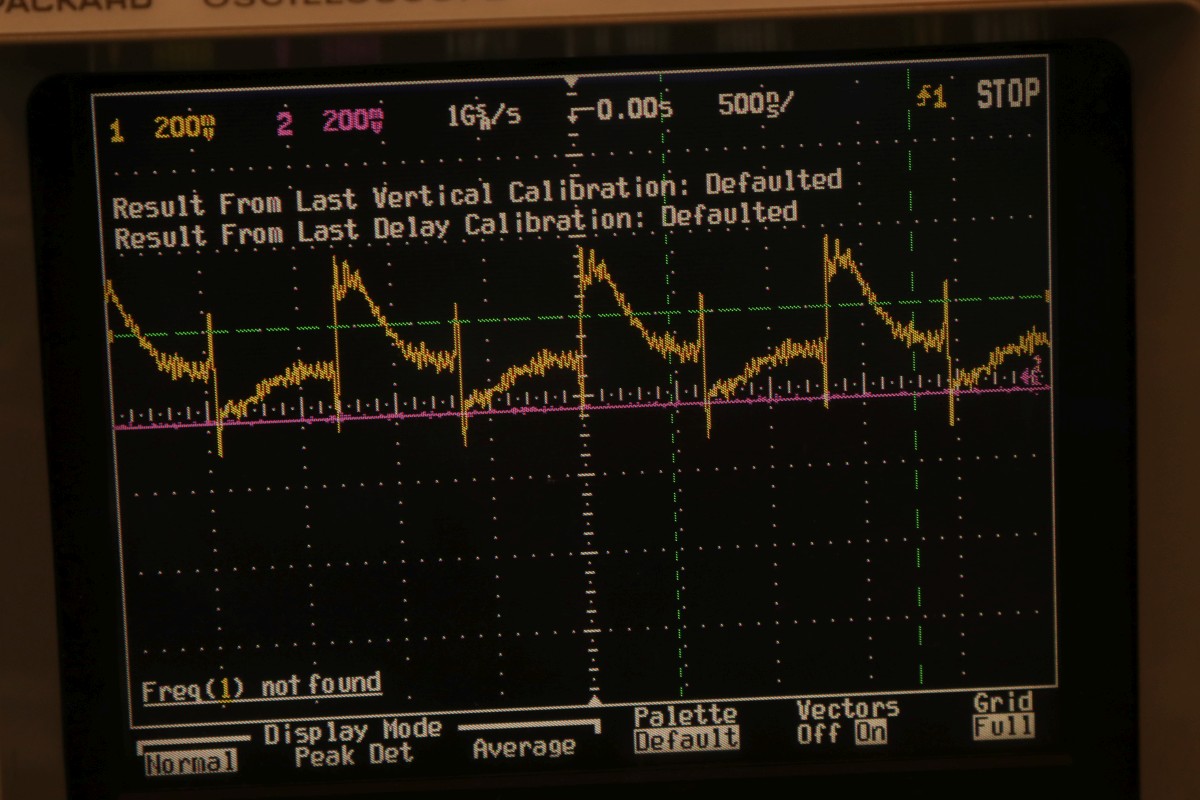

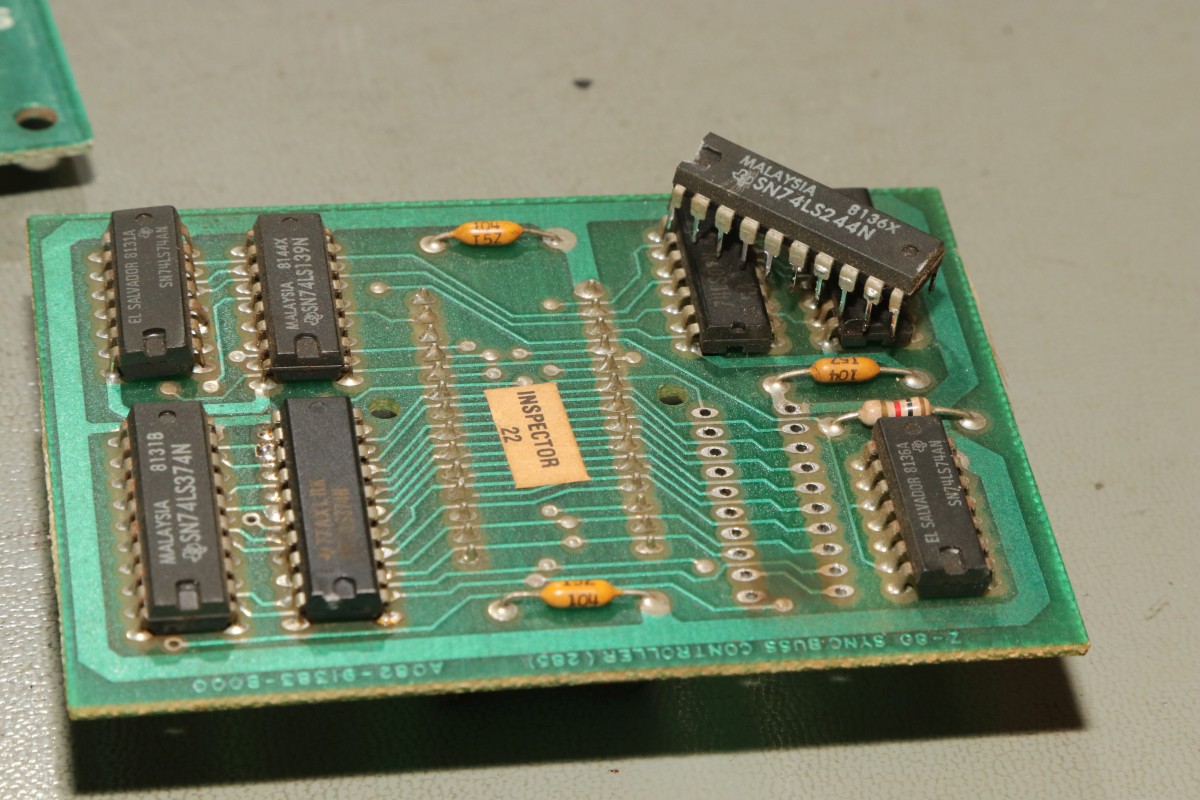

Durch Tausch der Daughterboards und weiterer Komponenten sollte sich der Fehler einkreisen lassen! Das erste Board ist schon mal defekt! So sieht kein Datenbus aus...

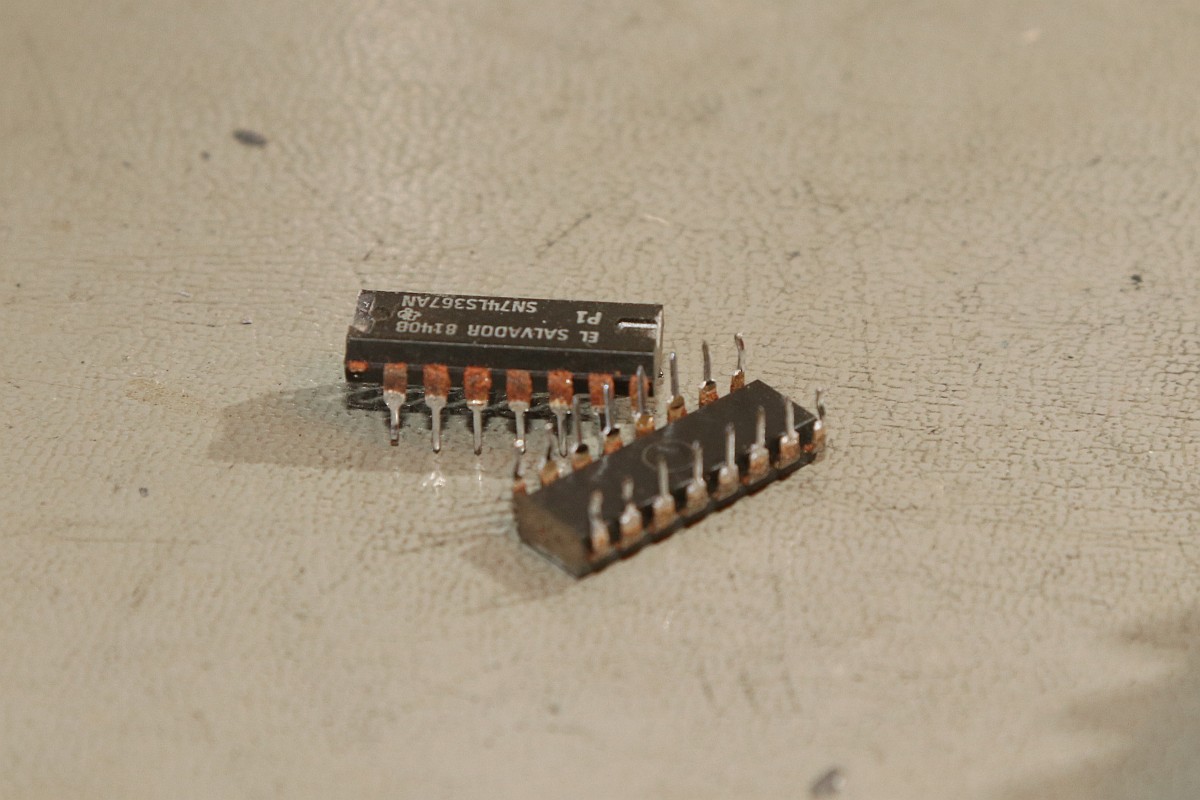

Es ist nicht nur ein Bustreiber defekt...

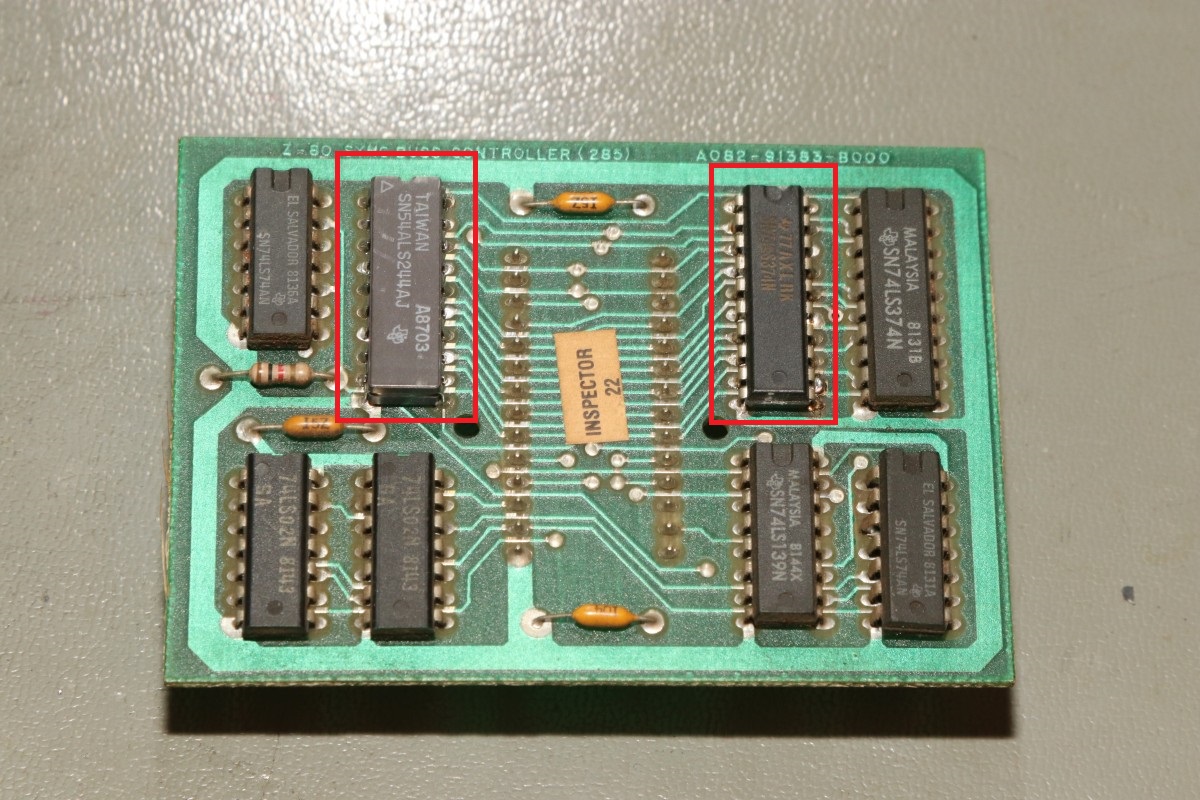

... sondern zwei.

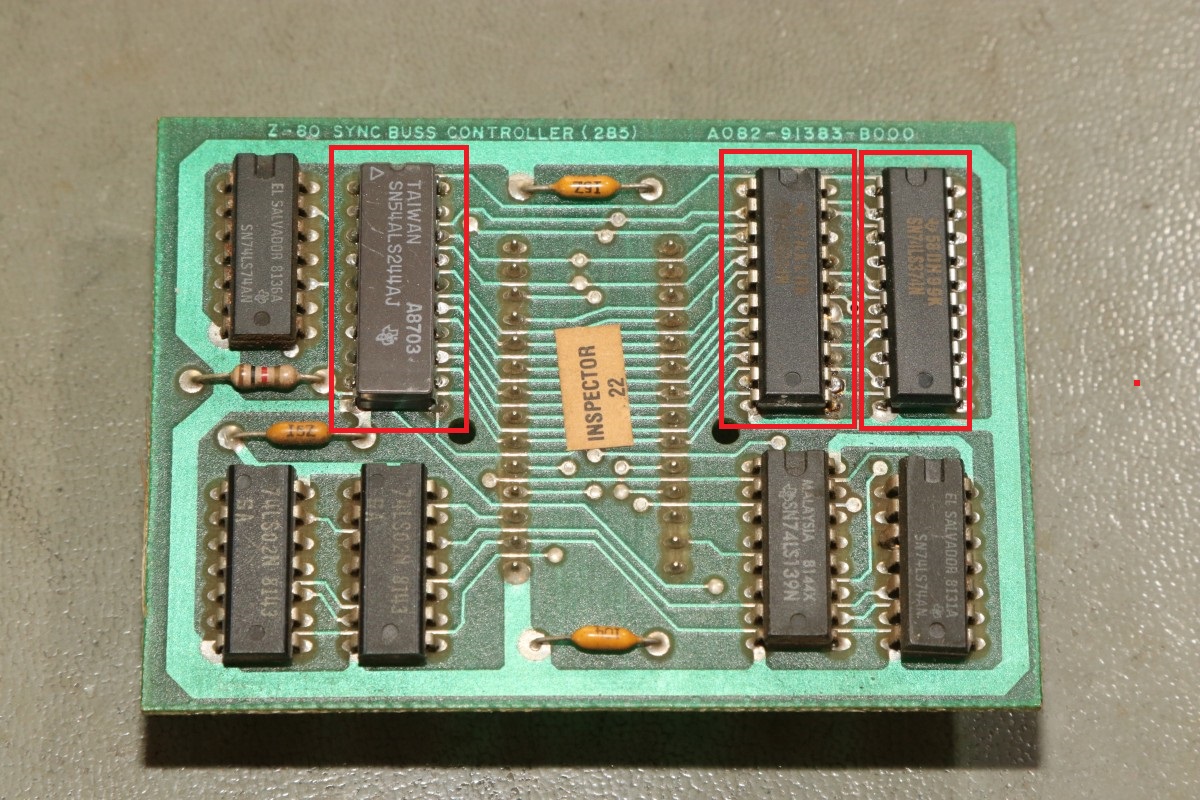

Und der dritte Bustreiber auch noch.

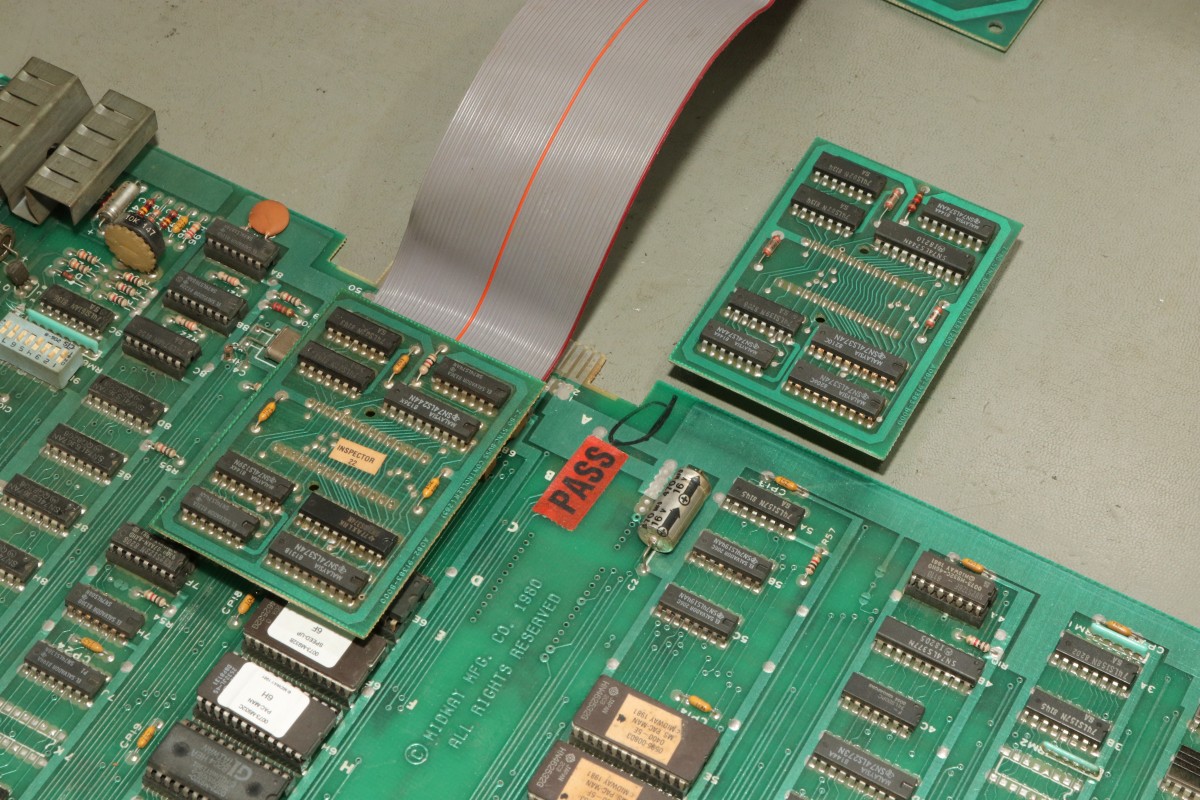

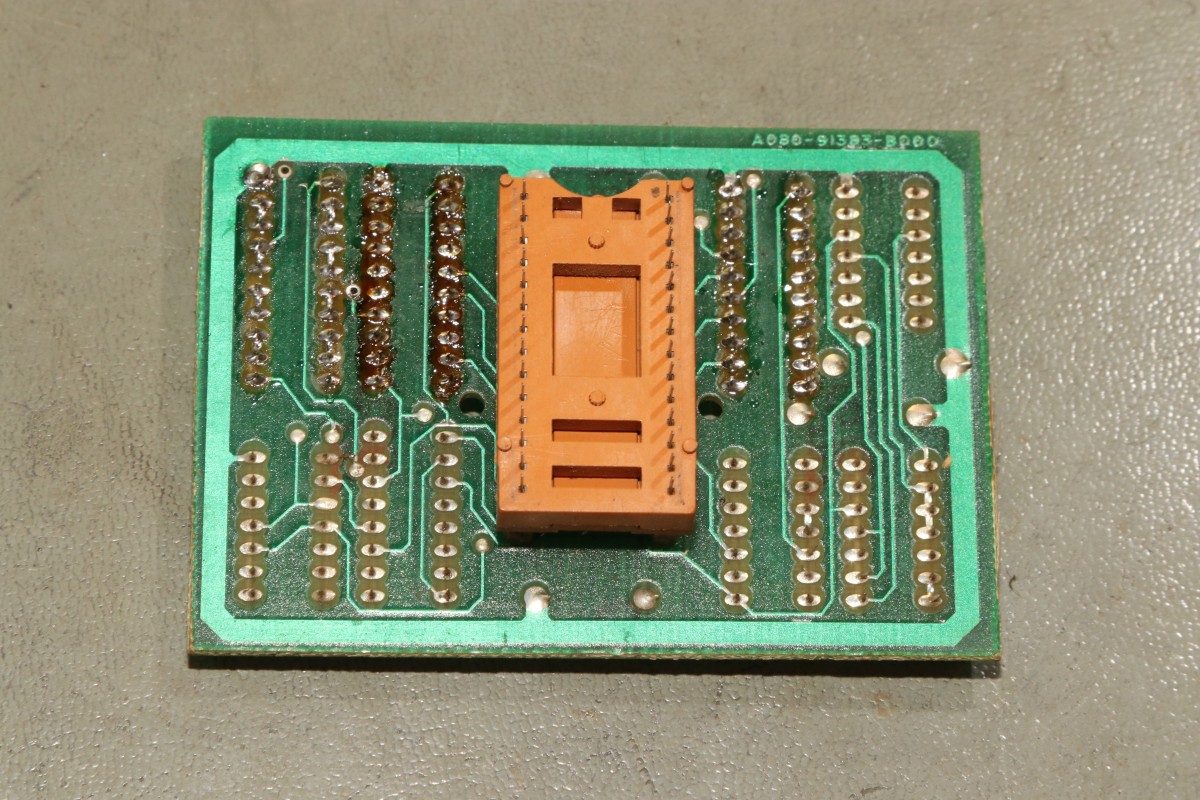

In der "guten" Platine läuft das Daughterboard jetzt.

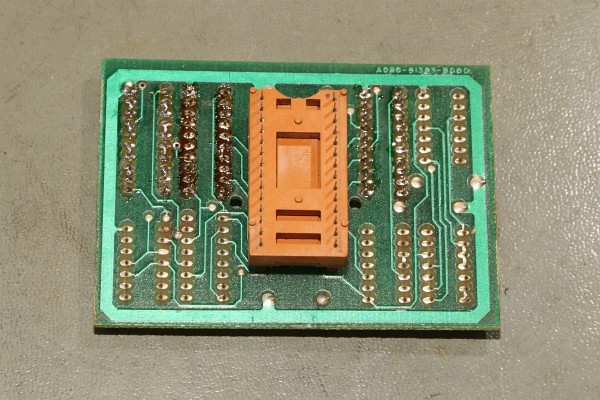

Ganz schön viel defekt auf so einem kleinen Platinchen...

Leider geht das Teil immer noch nicht - jetzt startet zwar der Speichertest, der läuft aber zyklisch immer wieder durch. Die übrigen Daughterboards sind alle in Ordnung, also muss es an der Hauptplatine liegen!

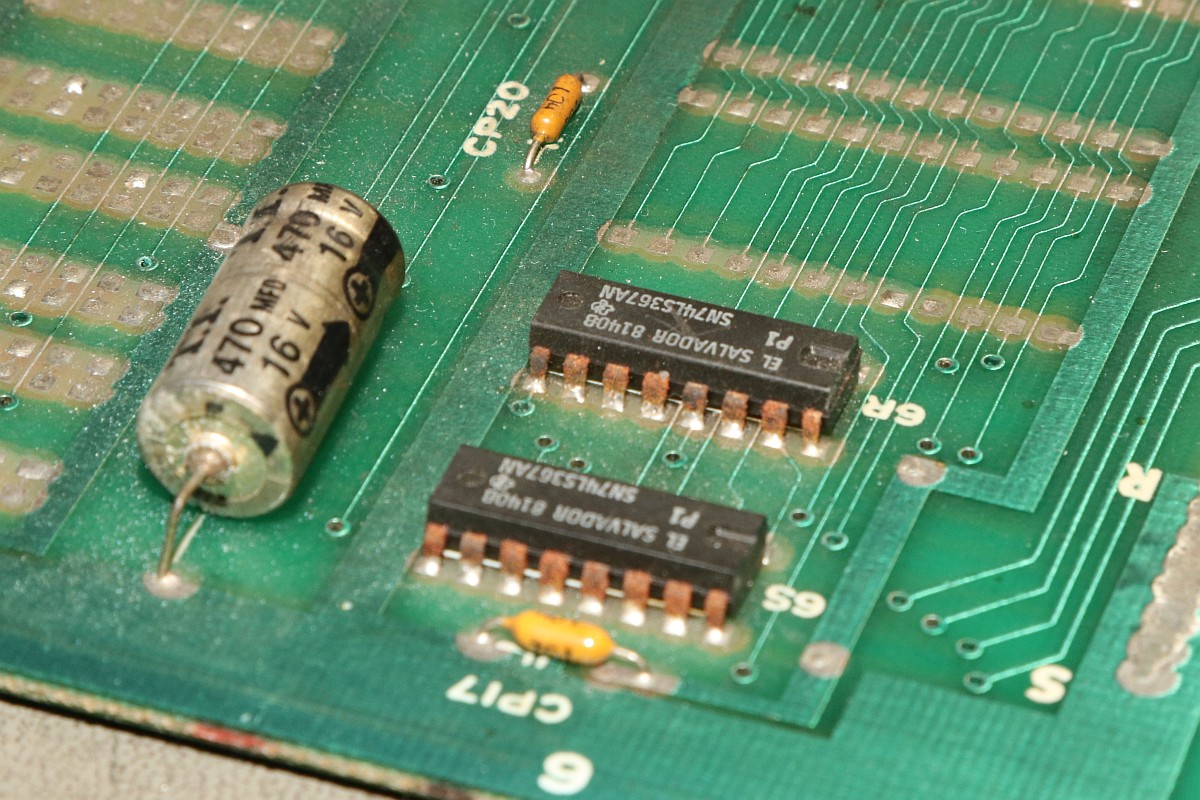

Ein 2114 ist platt, das ist schnell getauscht - hilft aber nicht... Nach langer Suche teste ich die Enable-Signale am Adressbustreiber - mit Tastkopf läuft das Mistding, ohne nicht..

Die sehen auch nicht wirklich gut aus...

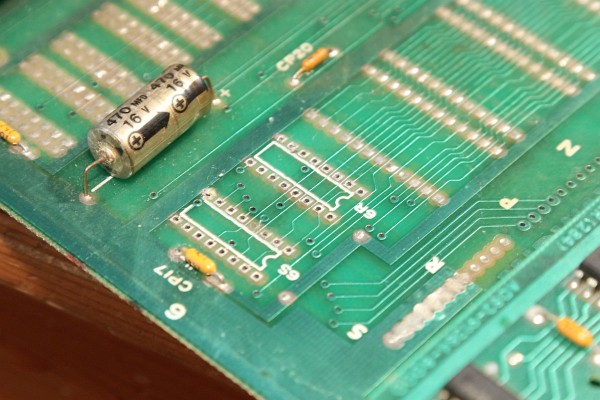

Und die Platine nach dem Auslöten auch nicht:

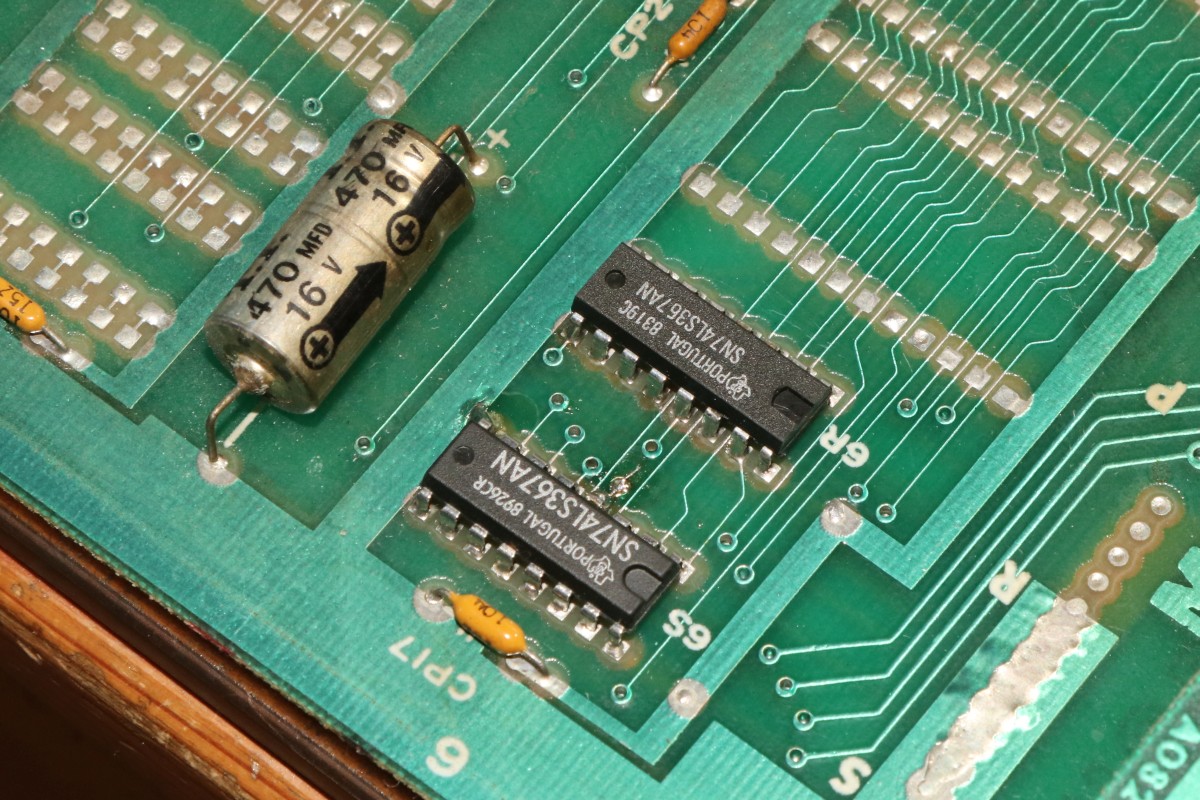

Lässt sich alles überbrücken!

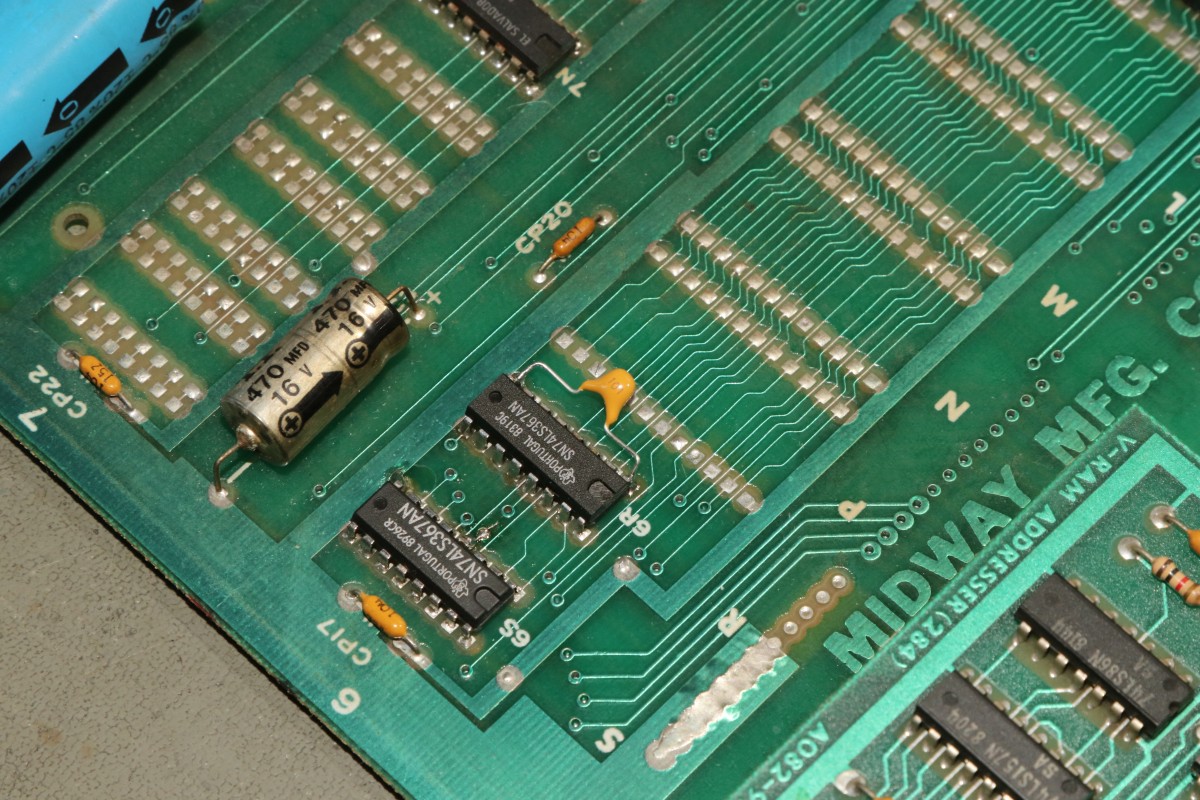

Das Tastkopfphänomen ist immer noch da. So 20pF hat man da sicher - ich spendiere einfach mal 100pF gegen Masse.

Die Spannung steigt.

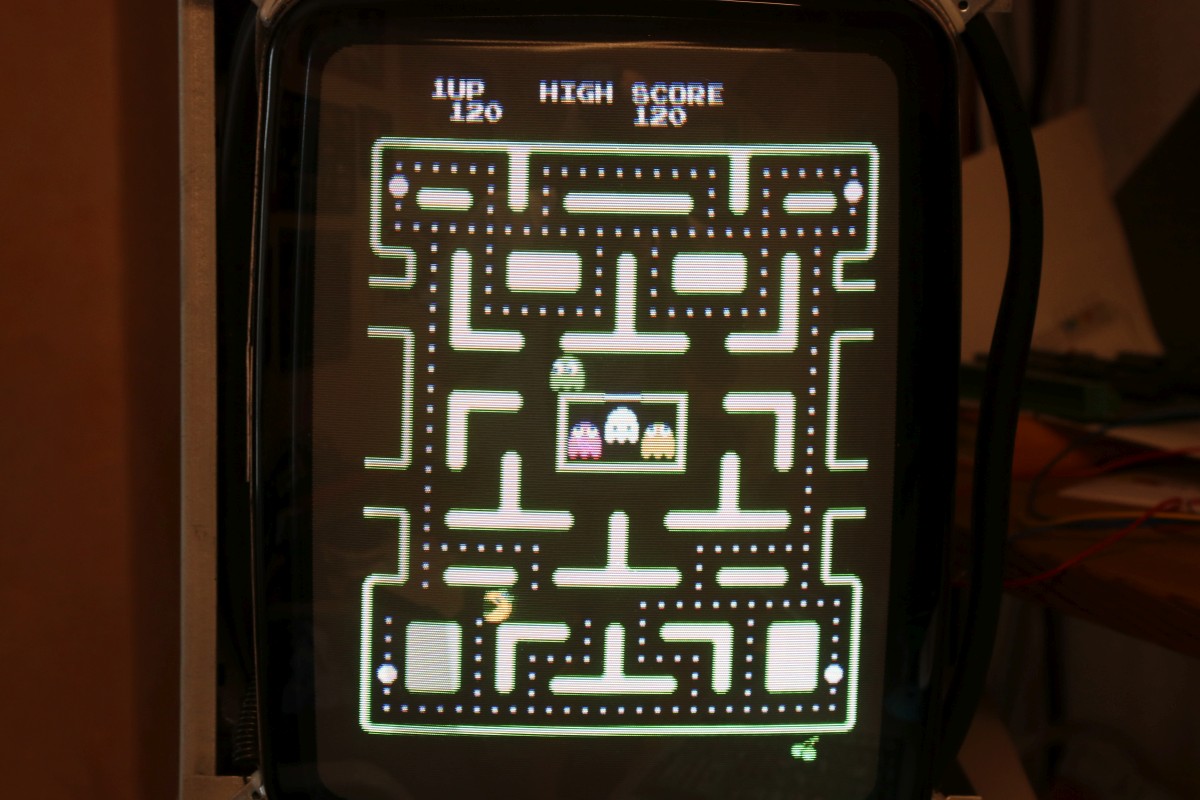

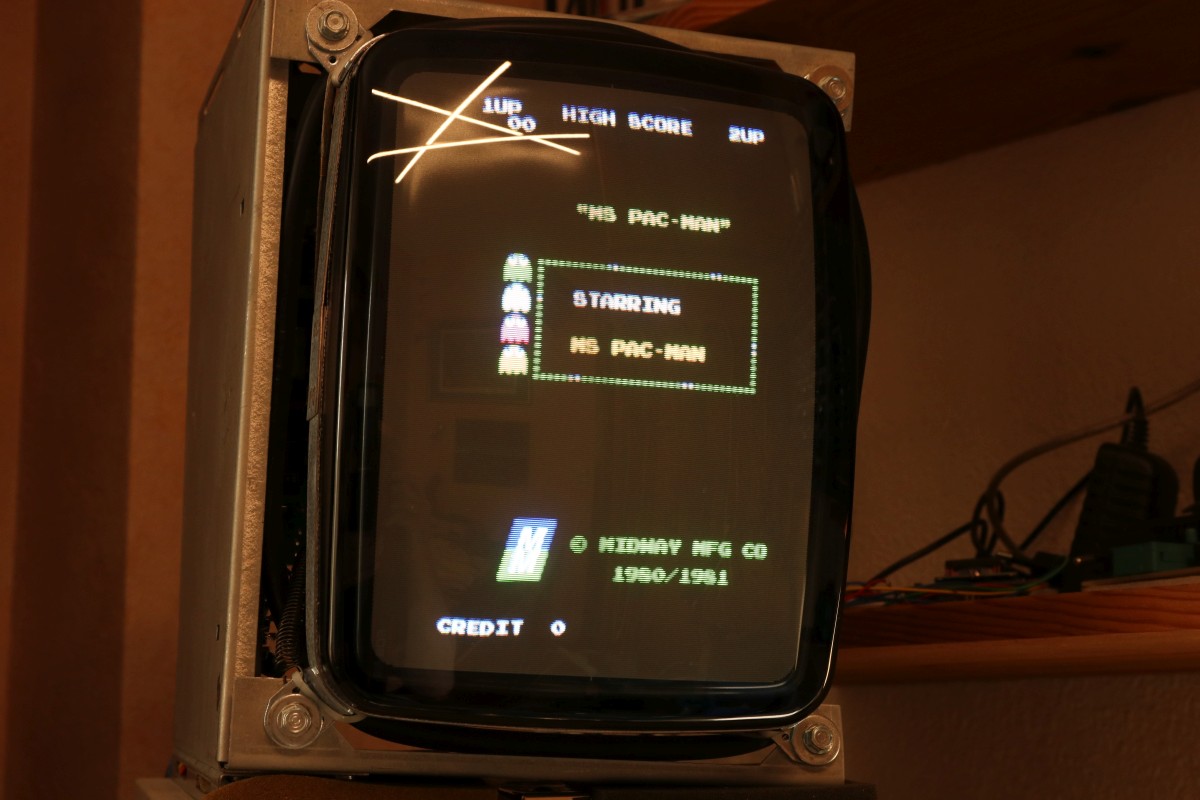

Wow. Das Spiel startet stabil und zuverlässig! Das war dann wohl ein Timingproblem. Ich hoffe, dieser Workaround hält eine Weile!

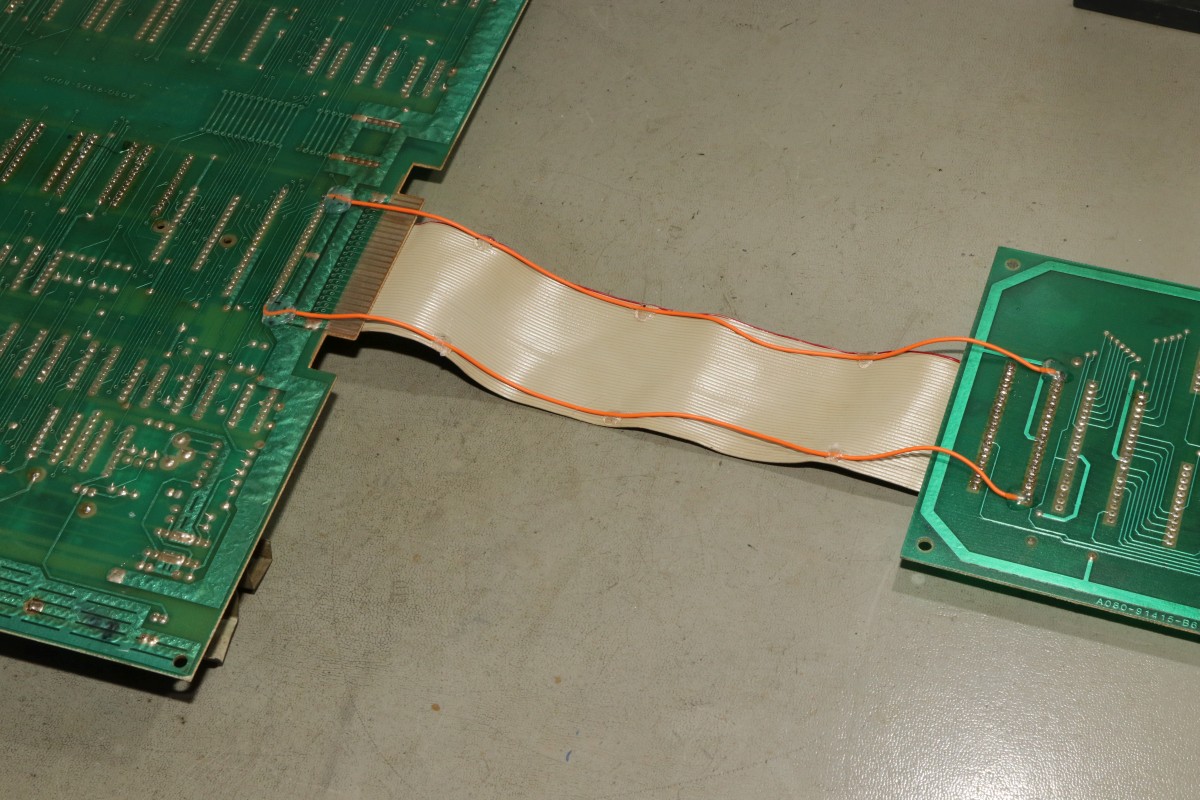

Und das Flachbandkabel hab ich auch gleich sauber geflickt.

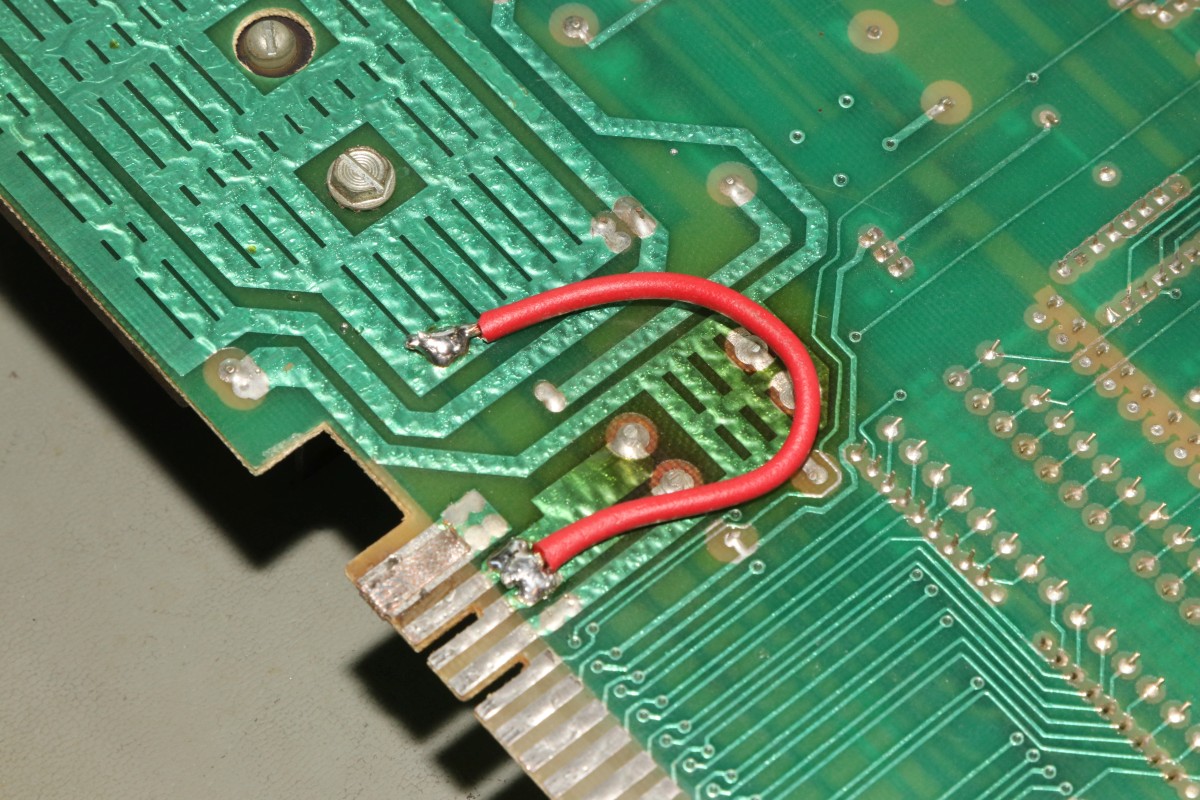

Hier noch ein Blick auf den 5V-Hack, dann benötigt die Platine keine Wechselspannung und man überbrückt den Linearregler auf dem Board.
