16.09.2025

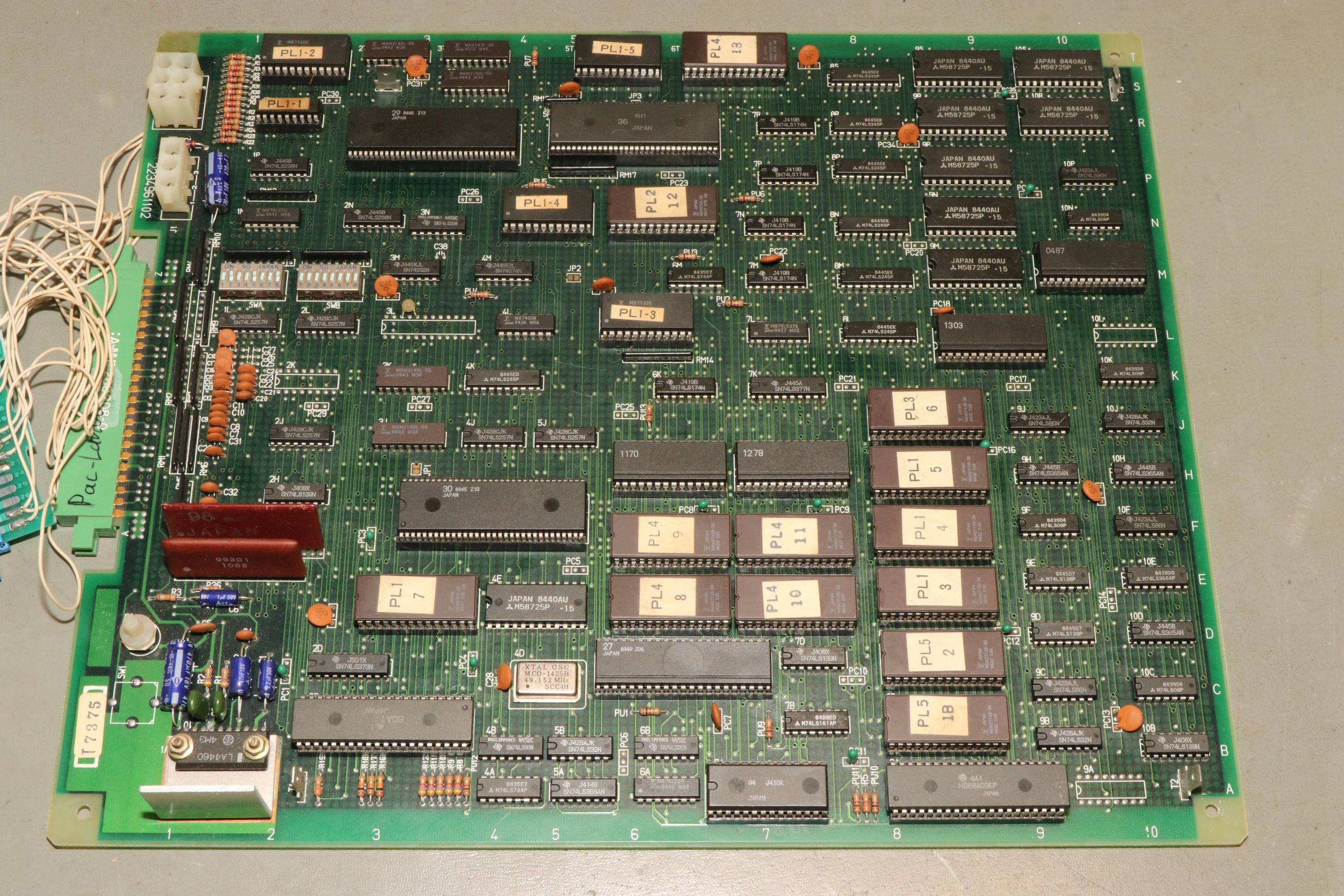

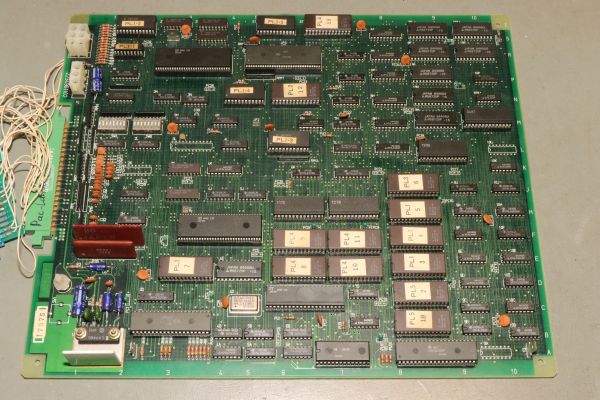

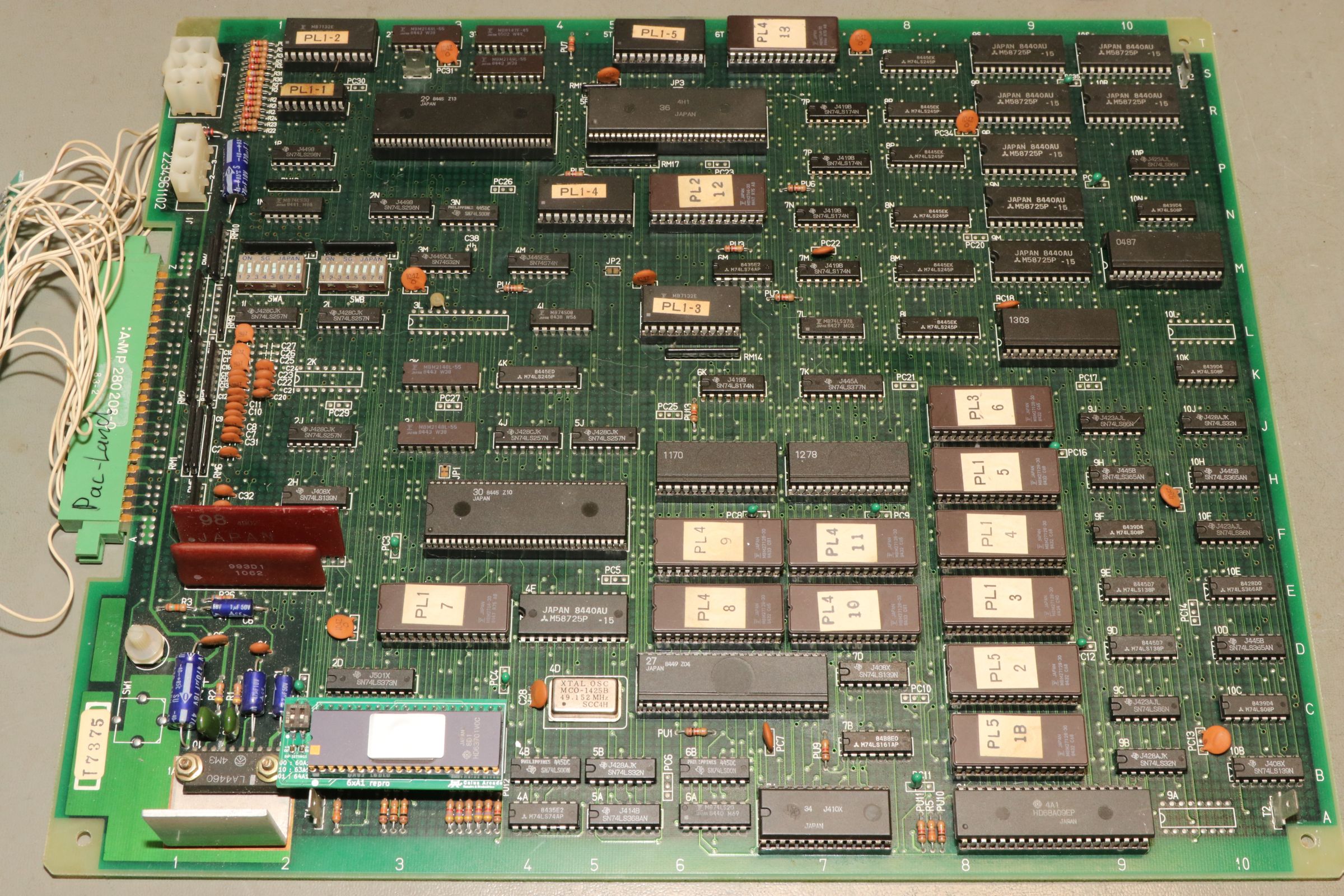

{Namco Pac-Land} Eine schöne originale Pac-Land erreichte mich - vollgepackt mit tollen Namco Custom Chips in allen erdenklichen Darreichungsformen. Angekündigt waren Fehlermeldungen und nicht funktionierende Controls.

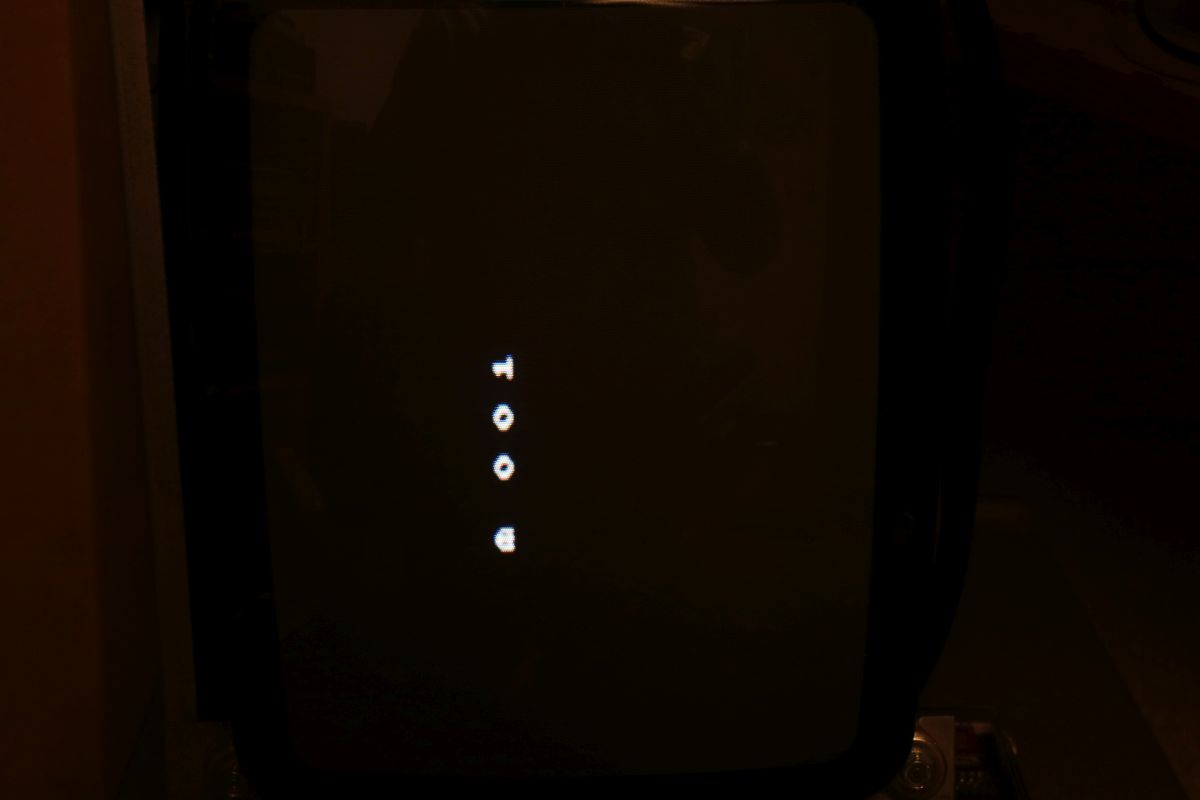

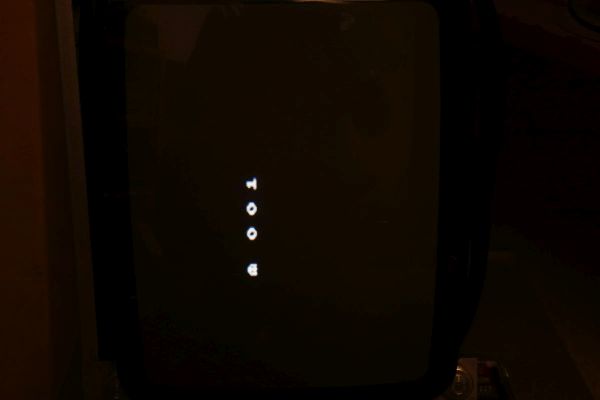

Fehler 001 weist auf das RAM an Position 4E hin...

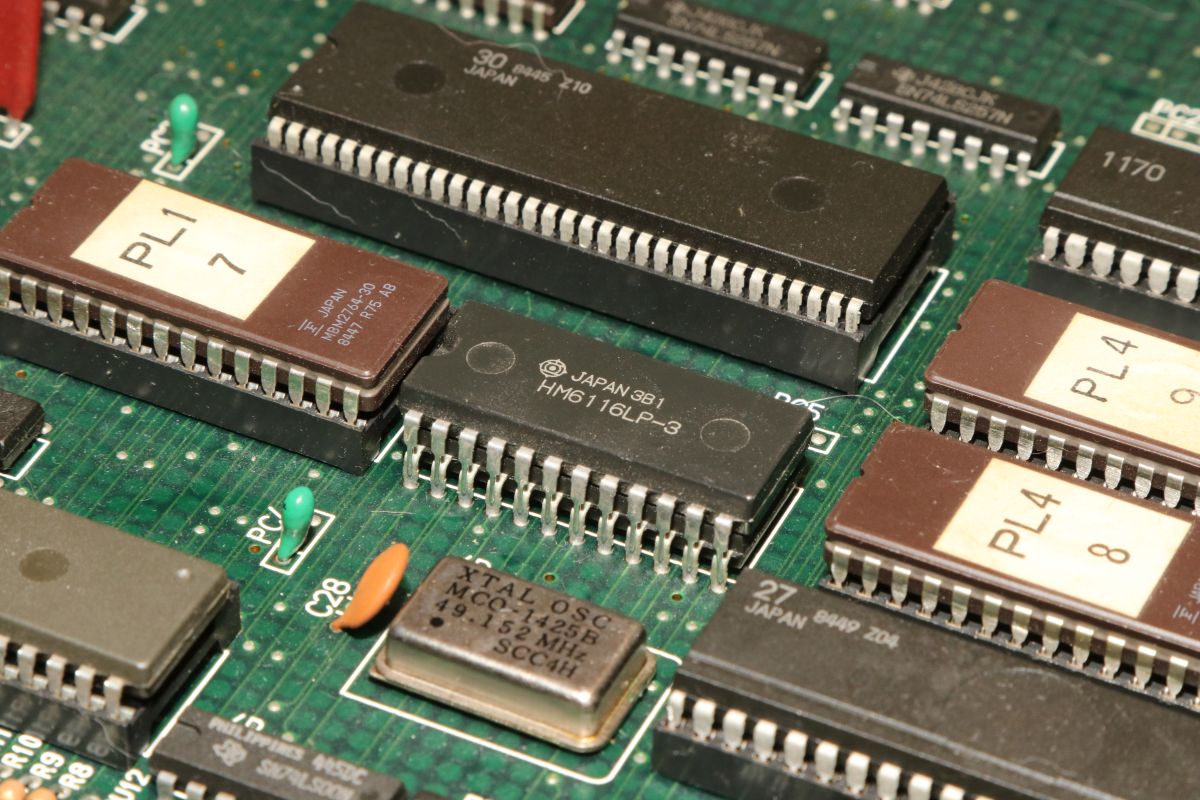

Der Huckepackversuch verändert das Verhalten scheinbar - ich habe schon Hoffnung...

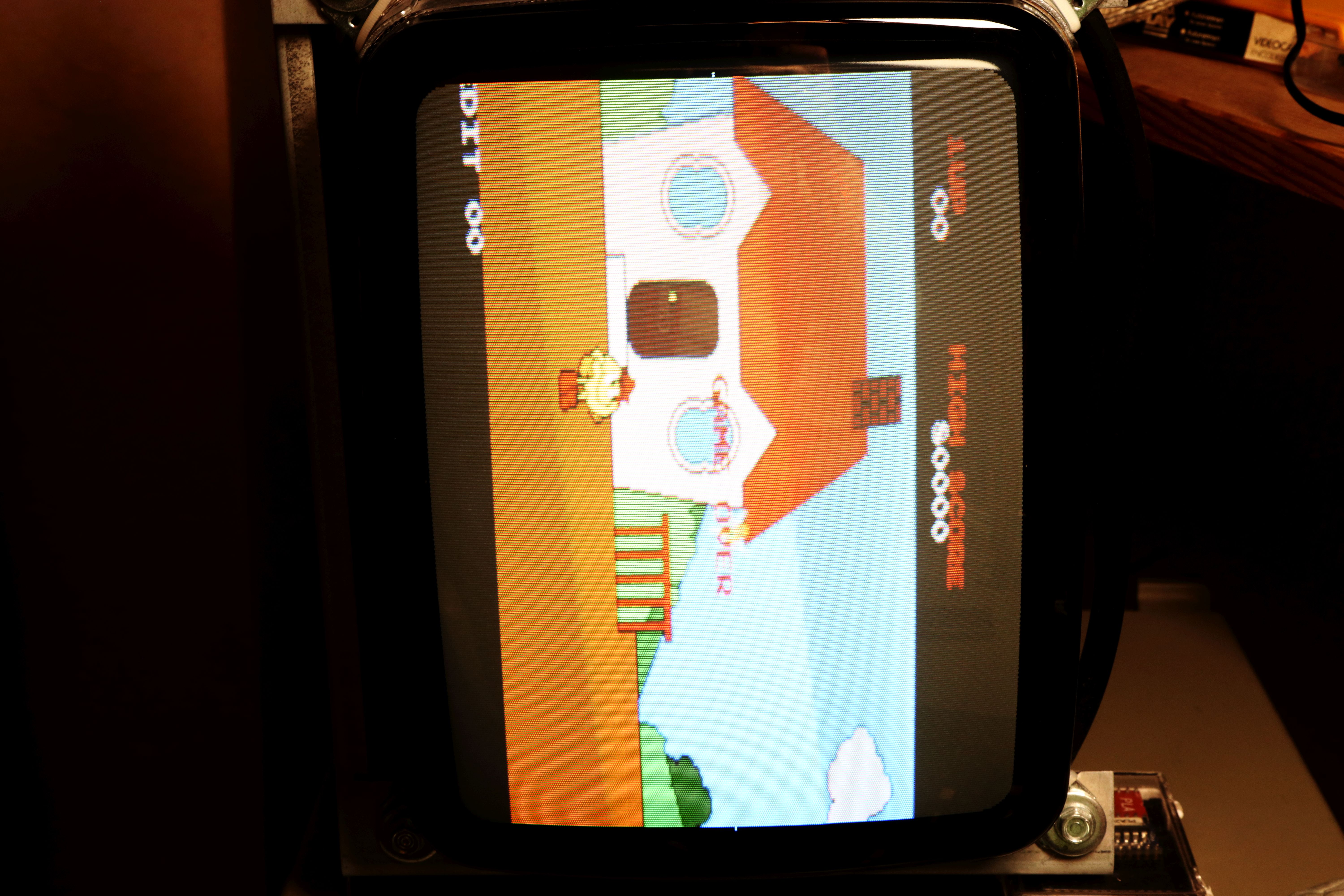

Das Spiel läuft an, es hat aber keinen Ton und ich kann keine Münzen einwerfen...

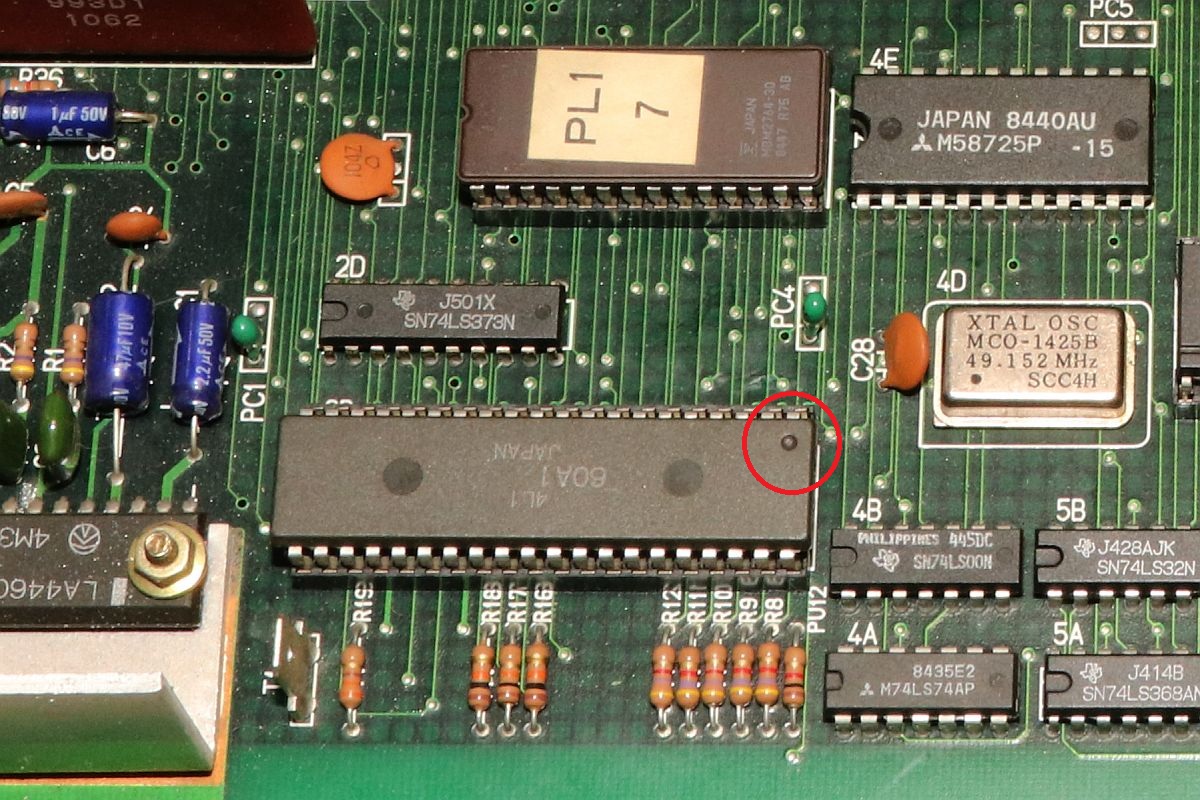

Der Namco Custom 60A1 kümmert sich um Ton und Controls - aber warum steckt der hier verkehrt herum in der Fassung?

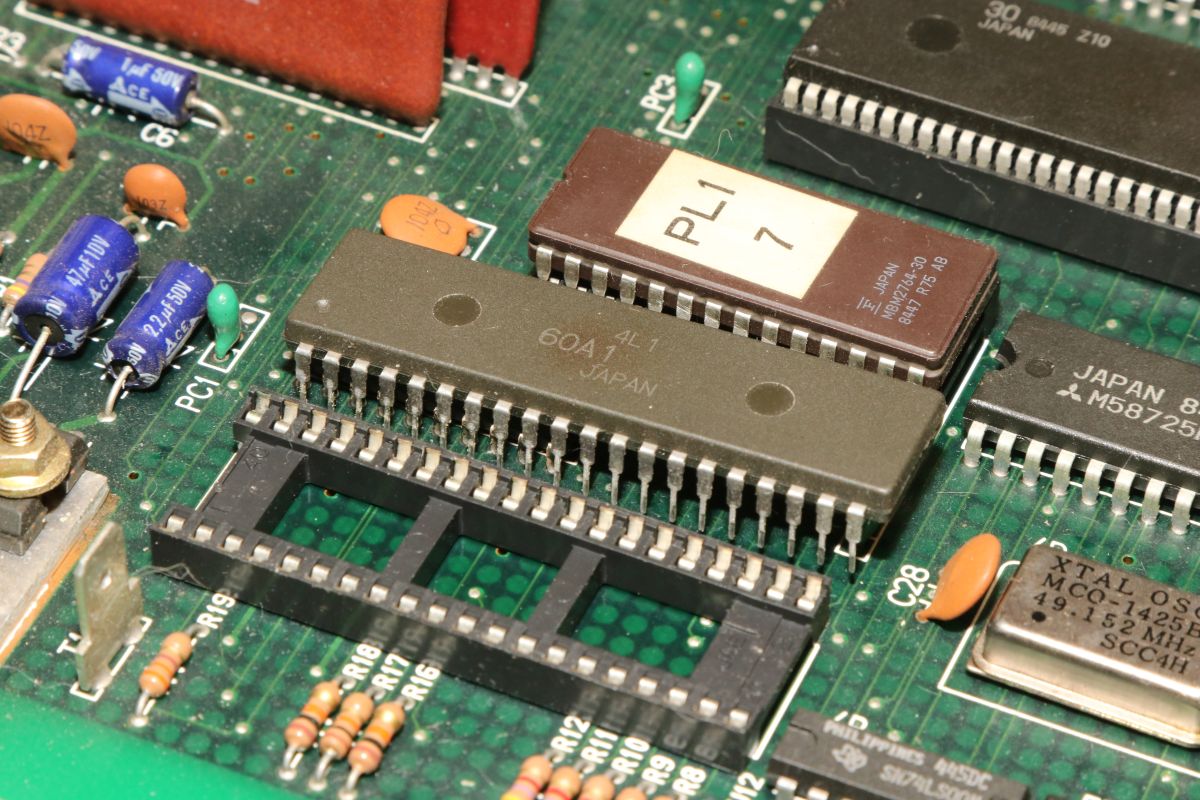

Auch richtig herum tut er erwartungsgemäß nichts mehr. Er sieht auch leicht thermisch verfärbt aus.

In der Elektrobucht gibt es für teuer Geld Ersatz für den 60A1. Vielleicht nehme ich das Risiko in Kauf - die Grafik scheint ja einwandfrei zu laufen.

20.10.2025

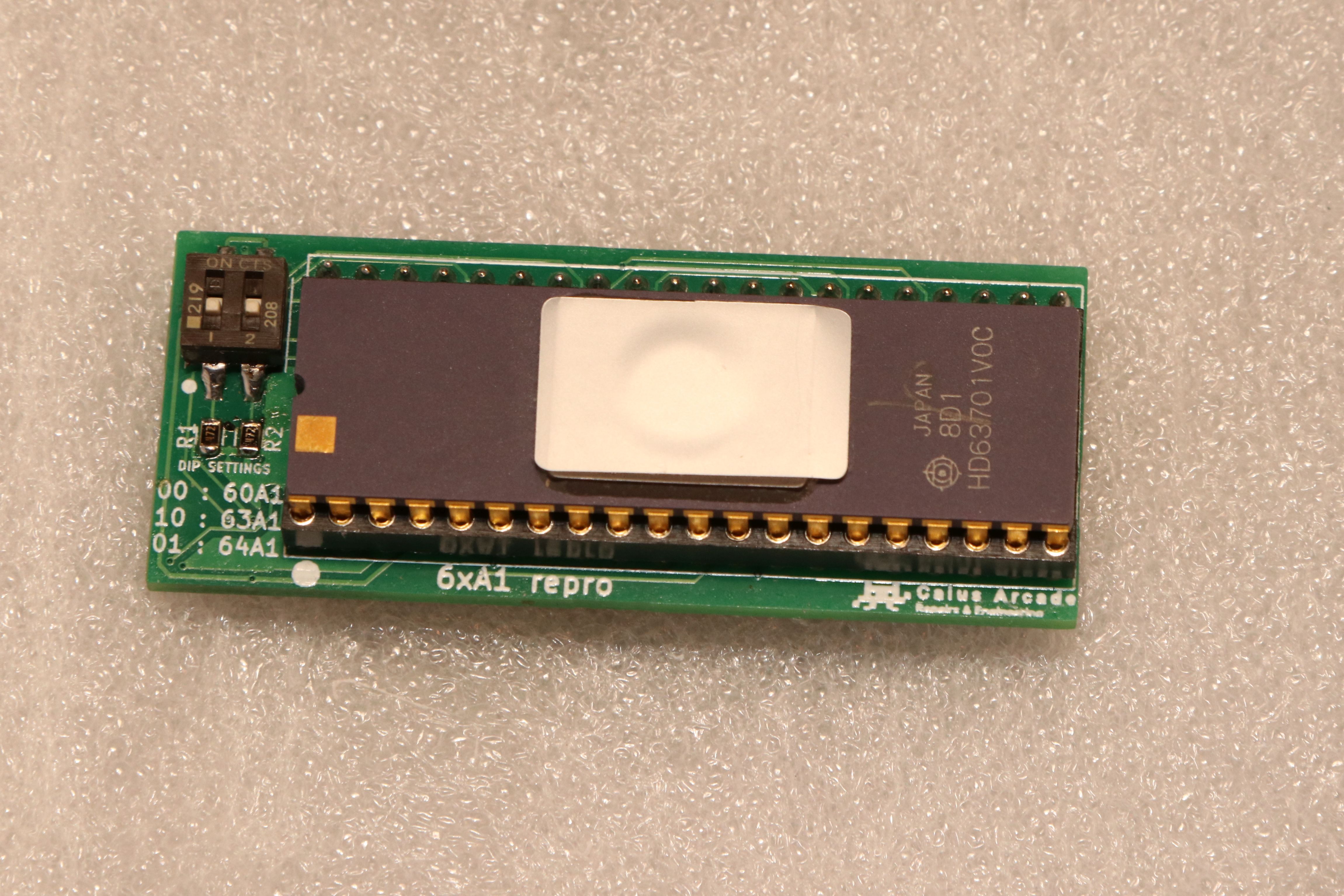

{CUS 60} Der 60, 63, 64A1-Nachbau von Caius Arcade ist angekommen. Der Versand erfolgte direkt aus Italien und ging recht fix. Das Modul ist super verarbeitet und lässt sich über DIP-Schalter auf drei verschiedene Namco Customs umkonfigurieren: 60A1, 63A1 und 64A1. Der 63701 Microcontroller hat ein EPROM-Fenster und scheint programmiert zu sein - zumindest deutet der lichtdichte Aufkleber darauf hin.

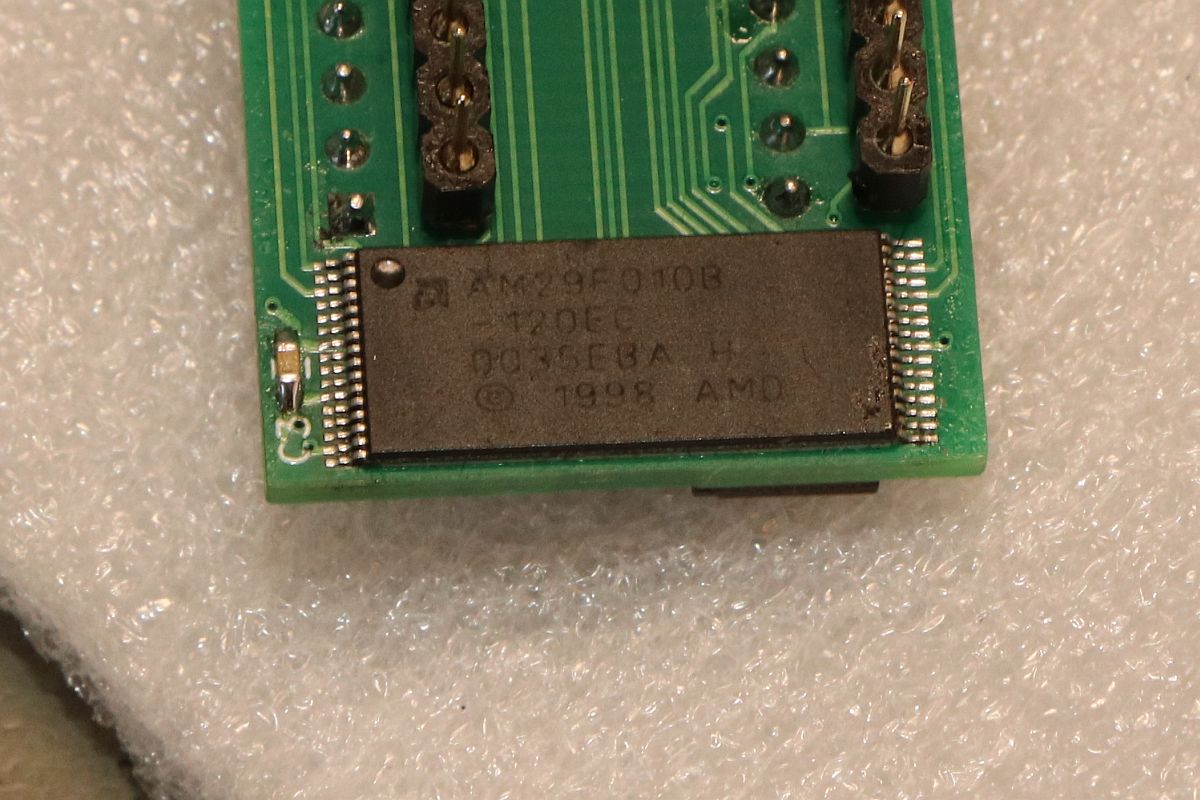

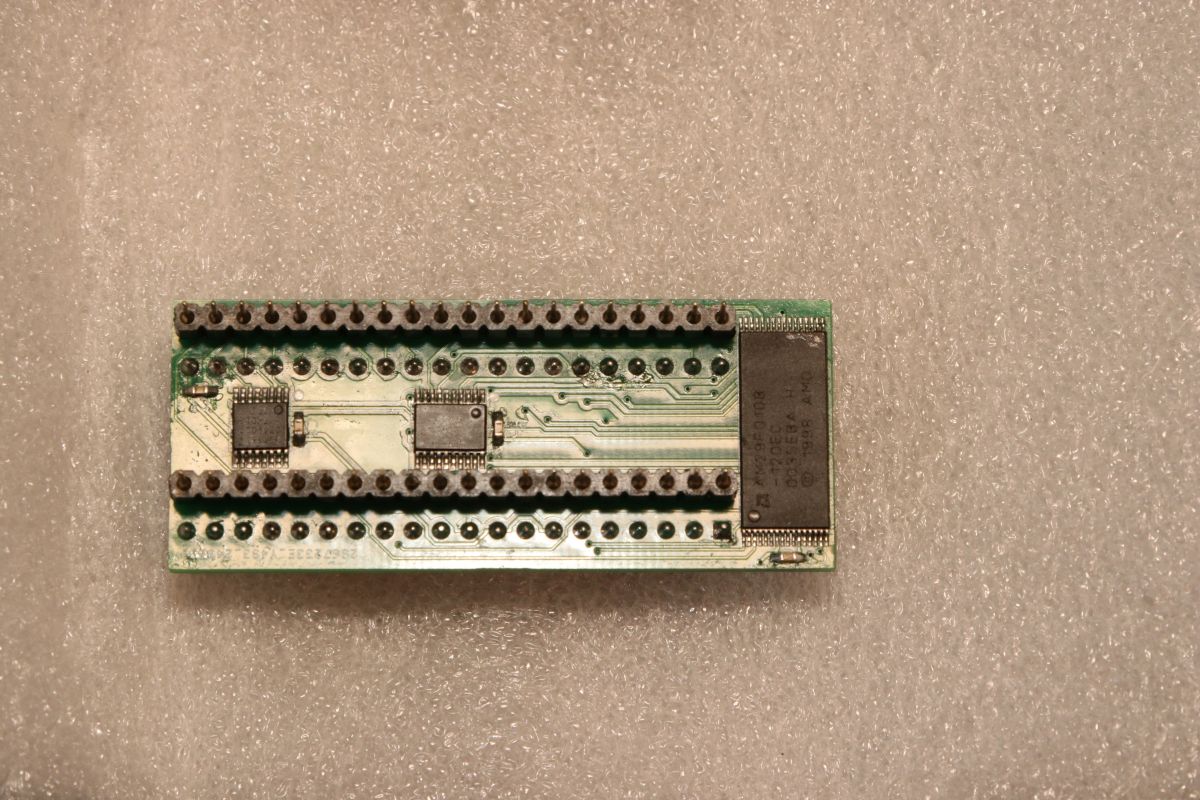

Auf der Unterseite: etwas Bus-Logik und ein 1Mbit Flash-ROM.

Wenn ich raten sollte, dann würde ich vermuten, dass eine der Konfigurationsdaten im internen EPROM abgelegt ist und der DIP-Schalter bei Bedarf auf die zwei externen weiteren Images umschaltet. Aber das ist - wie geschrieben - nur eine Vermutung.

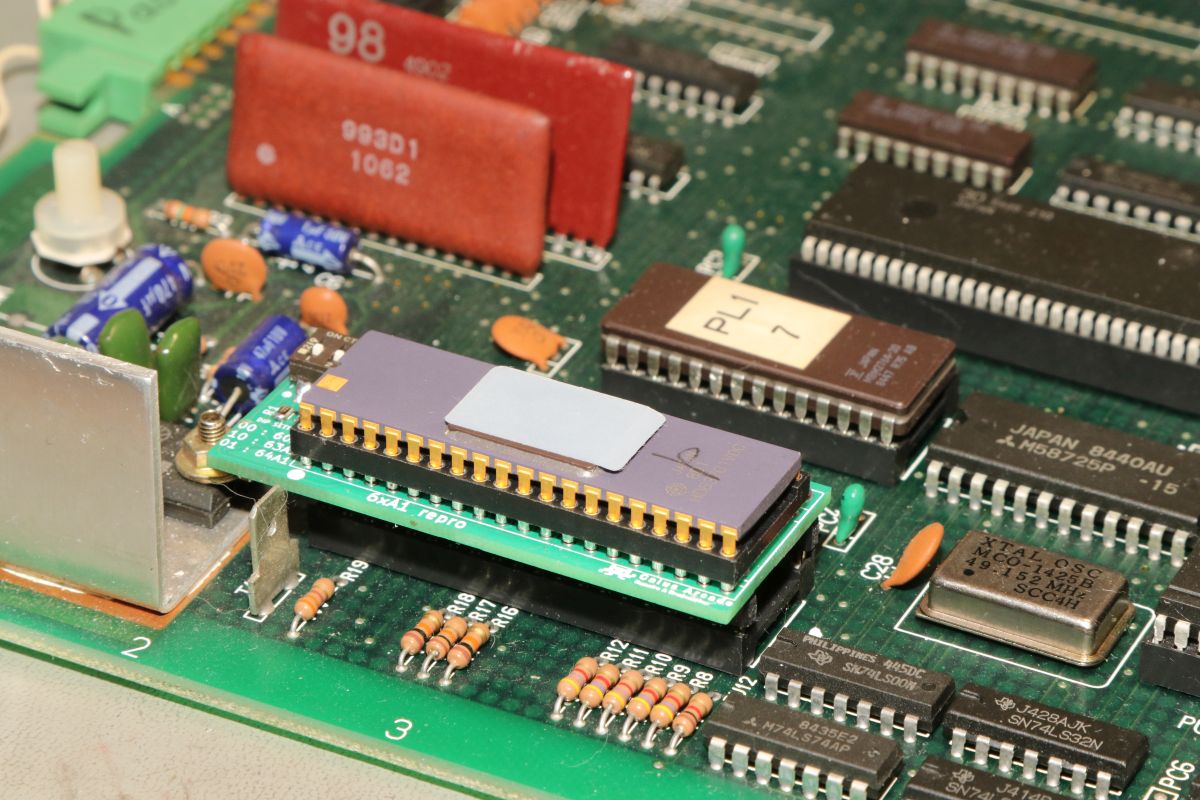

Das Modul passt perfekt - gerade so an der Masseklemme vorbei.

Die Spannung steigt - auf 5V...

Fehlermeldung: 0 0 0 - alles toll.

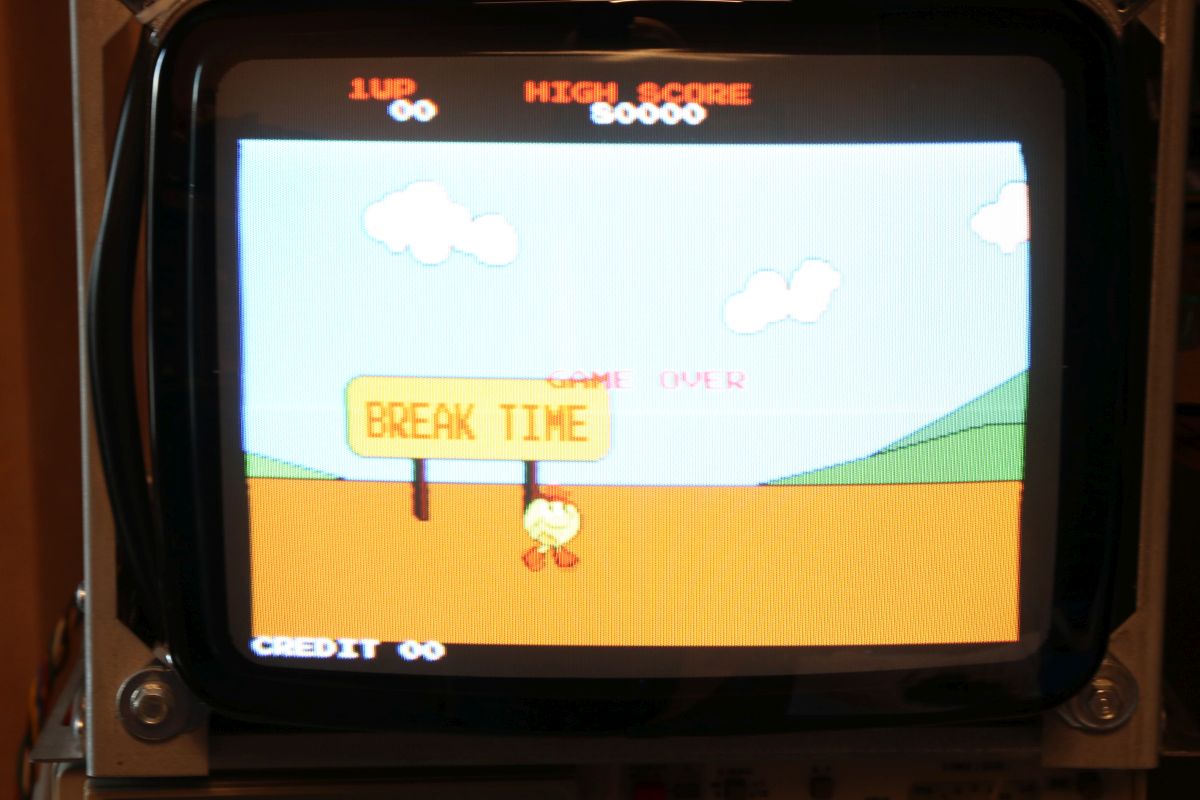

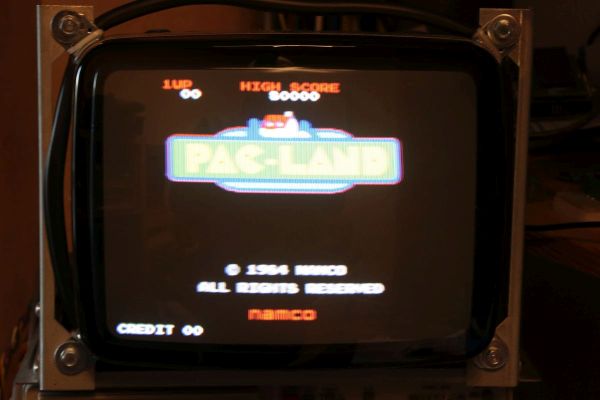

Das Spiel startet, Coining wird erkannt.

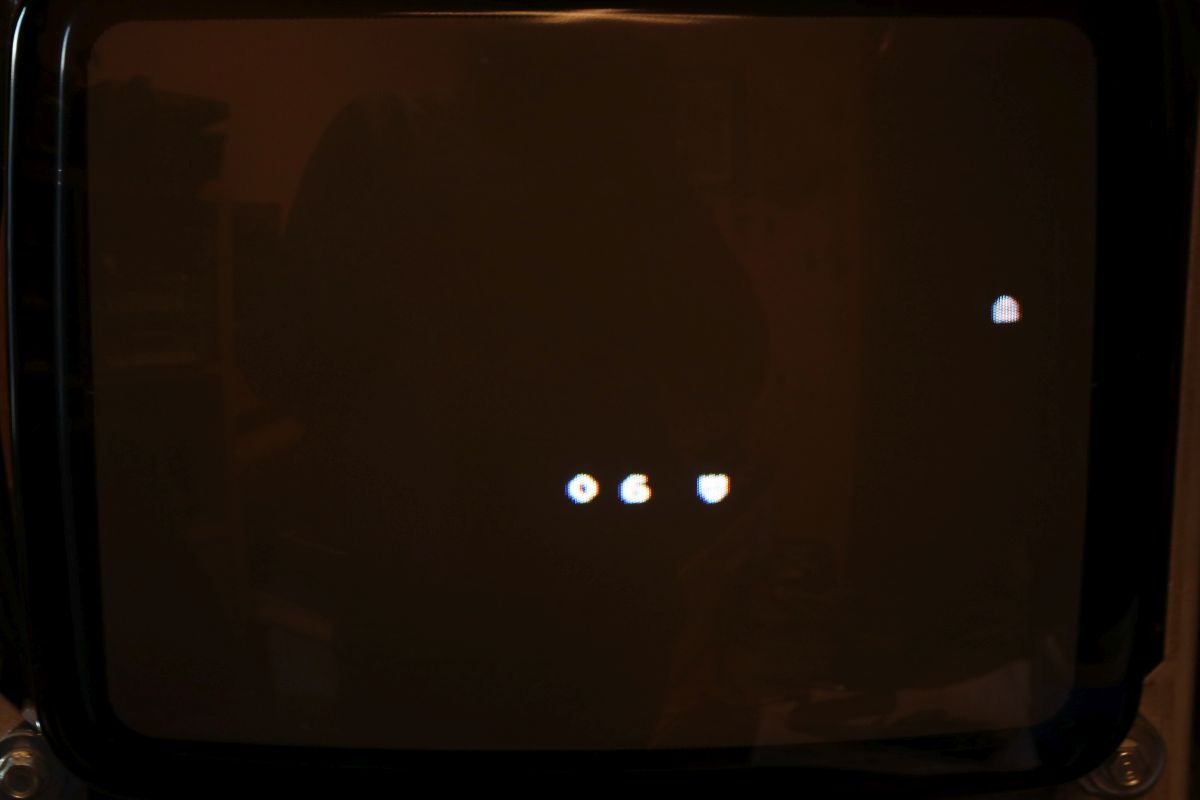

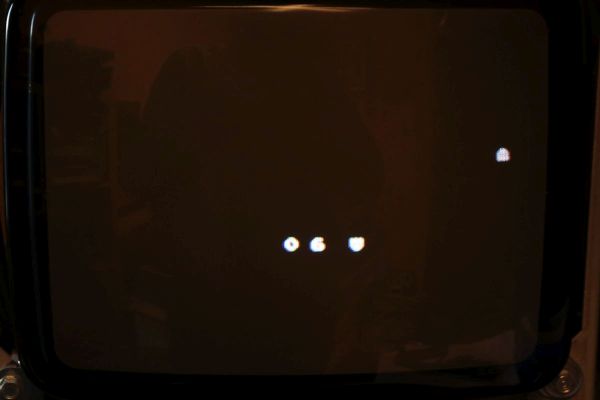

Toll. 20 Sekunden später geht das Spiel wieder in den Dauer-Reset mit Fehlermeldung. Das muss irgendwas thermisches sein, wenn die Platine kalt ist, kann man den Zirkus wiederholen. Das Bild steht übrigens auf dem Kopf - die Zahl soll eine 9 sein.

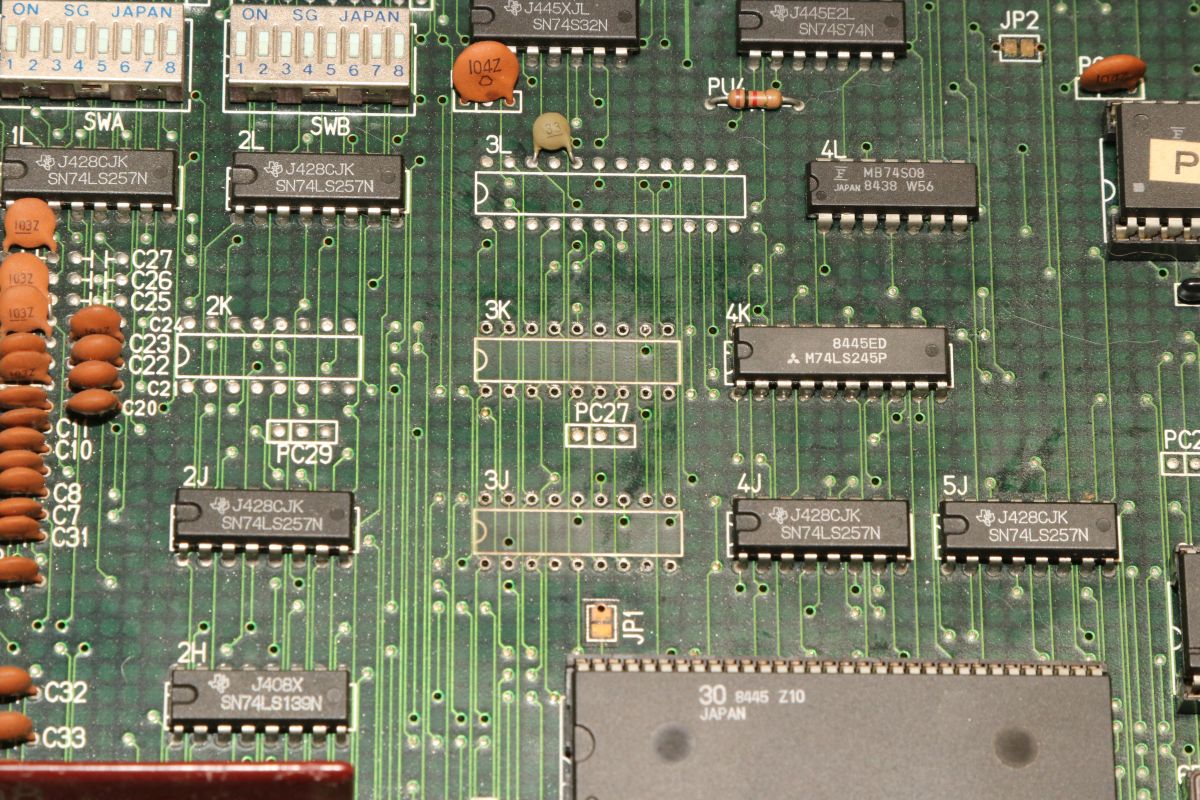

Fehler "9" führt uns zu folgenden RAMs, die CUS 30 und CUS 60 datentechnisch miteinander verbinden:

Nächster Schritt: die beiden RAMs "einfach" mal tauschen... Hoffentlich ist es nicht der CUS 30, der ist nicht ersetzbar.

26.10.2025

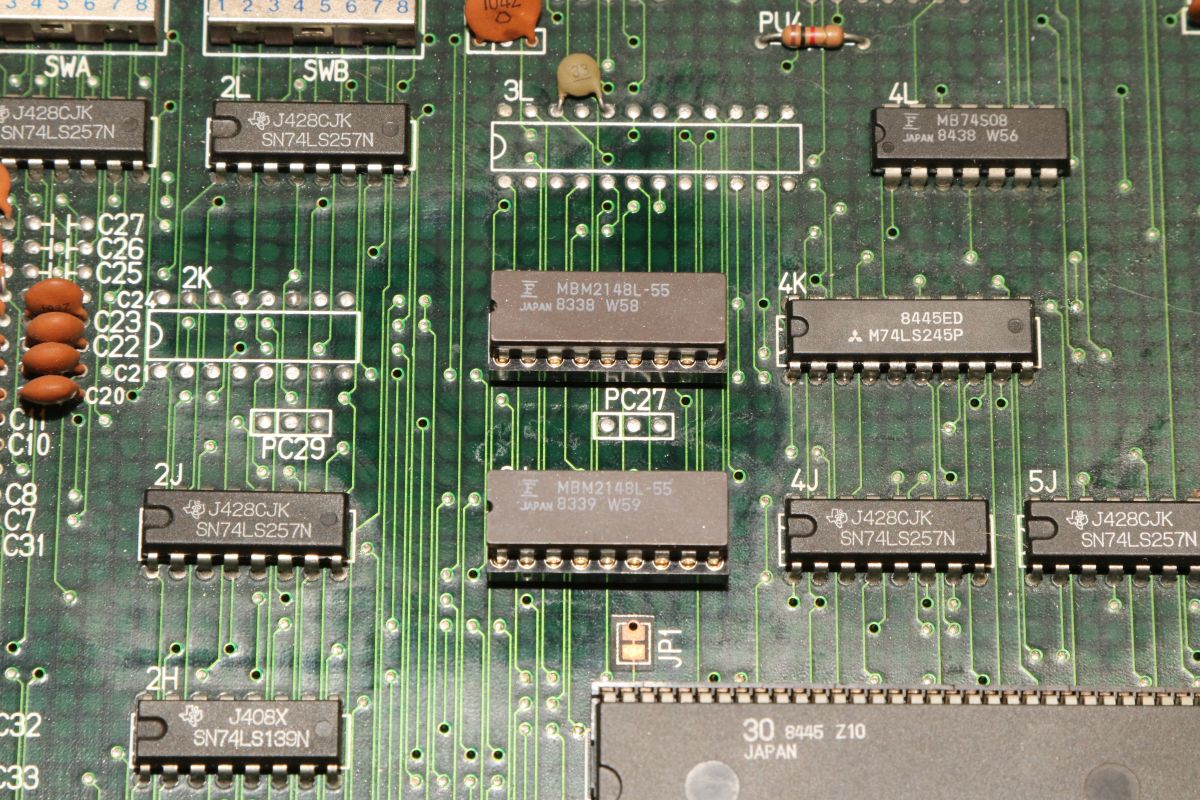

{RAM-Tausch} Es kam, was ich schon befürchtet hatte. Auch ein sauberer Tausch der beiden RAMs hat sich nicht auf die Funktion ausgewirkt. Der "9"er-Fehler ist immer noch da - ich befürchte, dass der CUS-30 in die Suppe spuckt, aber wer weiss das schon bei so vielen Customs. Verdächtige Pegel sind auf jeden Fall nicht zu finden.
