25.11.2025

{Tactician} Nach zwei Fehlschlägen tut ein Erfolg mal wieder richtig gut. Aber ein Schritt nach dem anderen. Mich erreichte eine Tactician ohne Ton, ein seltenes und ziemlich unbekanntes Spiel von Konami. Zu Tactician findet sich kein Schaltplan, aber Loco-Motion hat fast den selben Aufbau - Die Soundplatine ist sogar identisch.

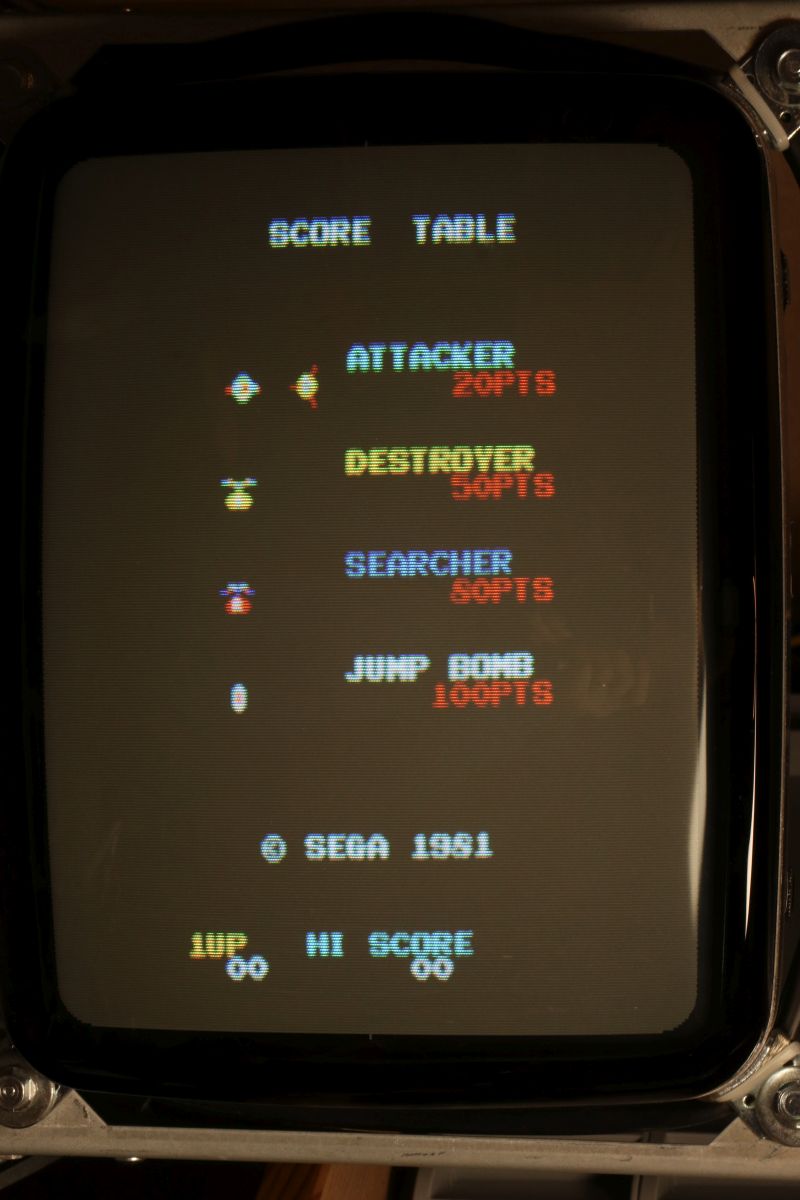

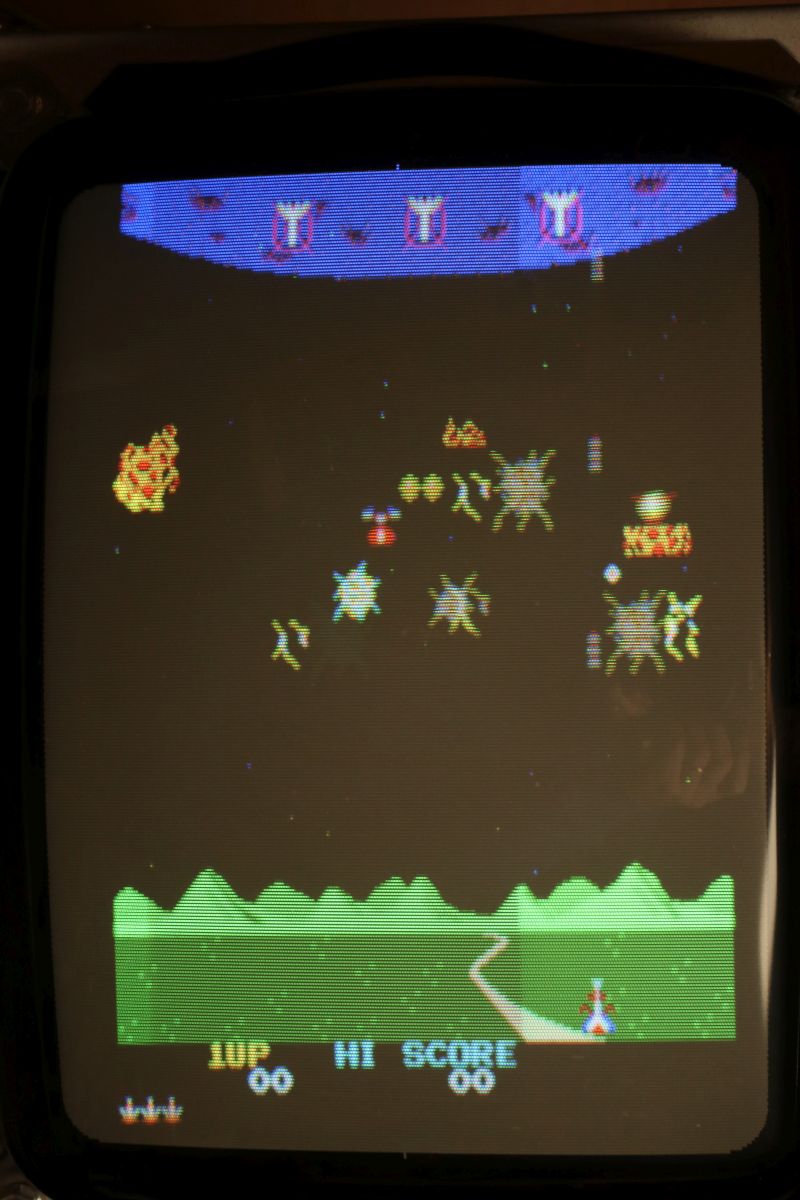

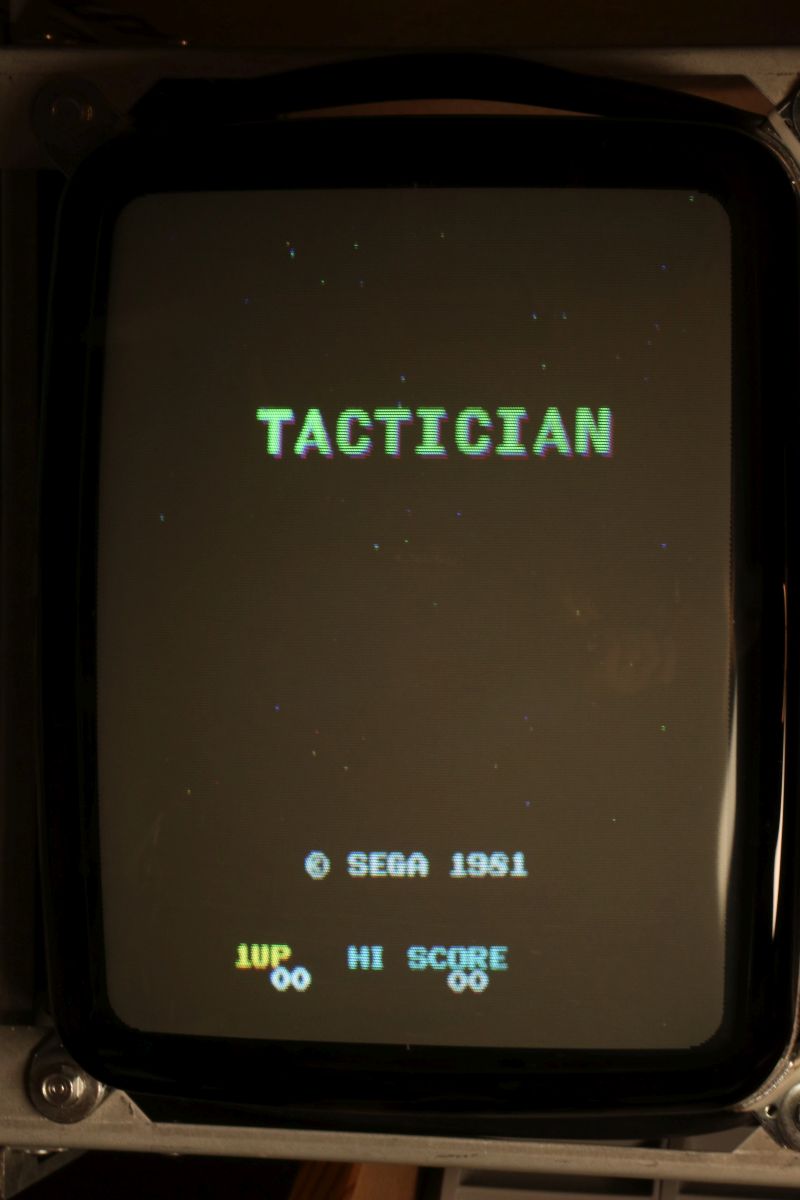

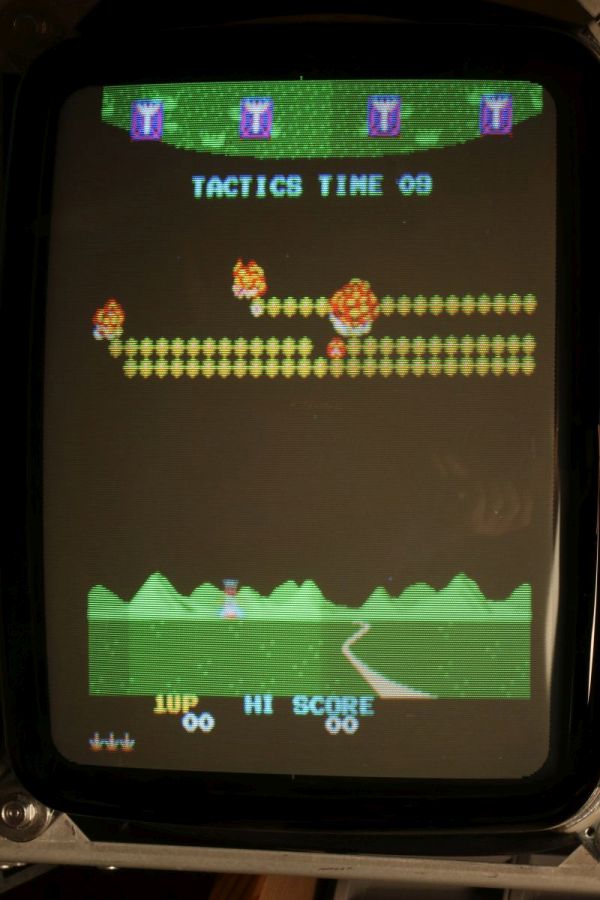

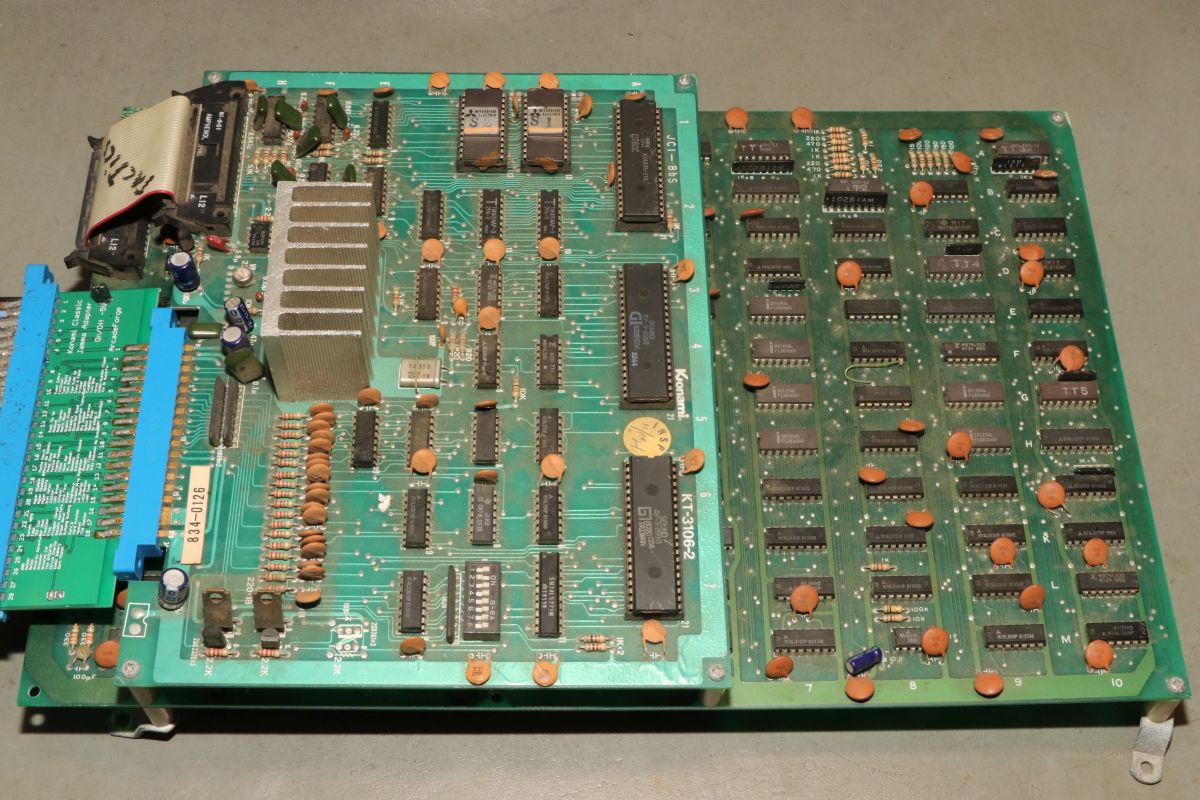

Das Bild war gut. Tactician sieht man nicht alle Tage:

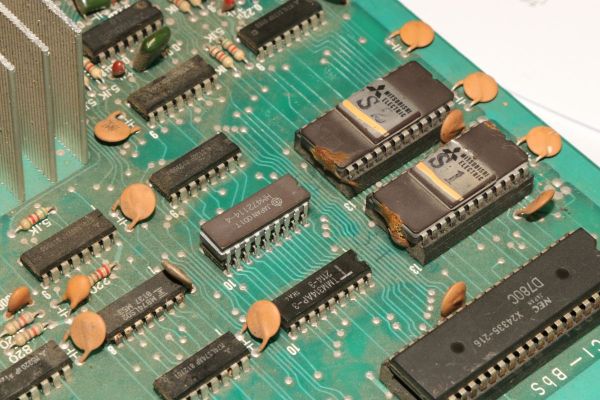

Langer Suche kurzer Sinn: der Sound-Z80 lief pegelmäßig ganz gut, der Ton war aber völlig stumm. Am Verstärker lag es nicht, der zirpte leise vor sich hin. Nach längerem Messen fiel mir auf, das vier von acht Datenbits ziemlich schlapp aussahen. Außerdem hängte sich der Z80 immer mal wieder auf. Vier Bit von acht? Das schreit förmlich nach 2114 RAMs. Huckepack hatten wir plötzlich Ton! Nicht gut, aber schon fast richtig.

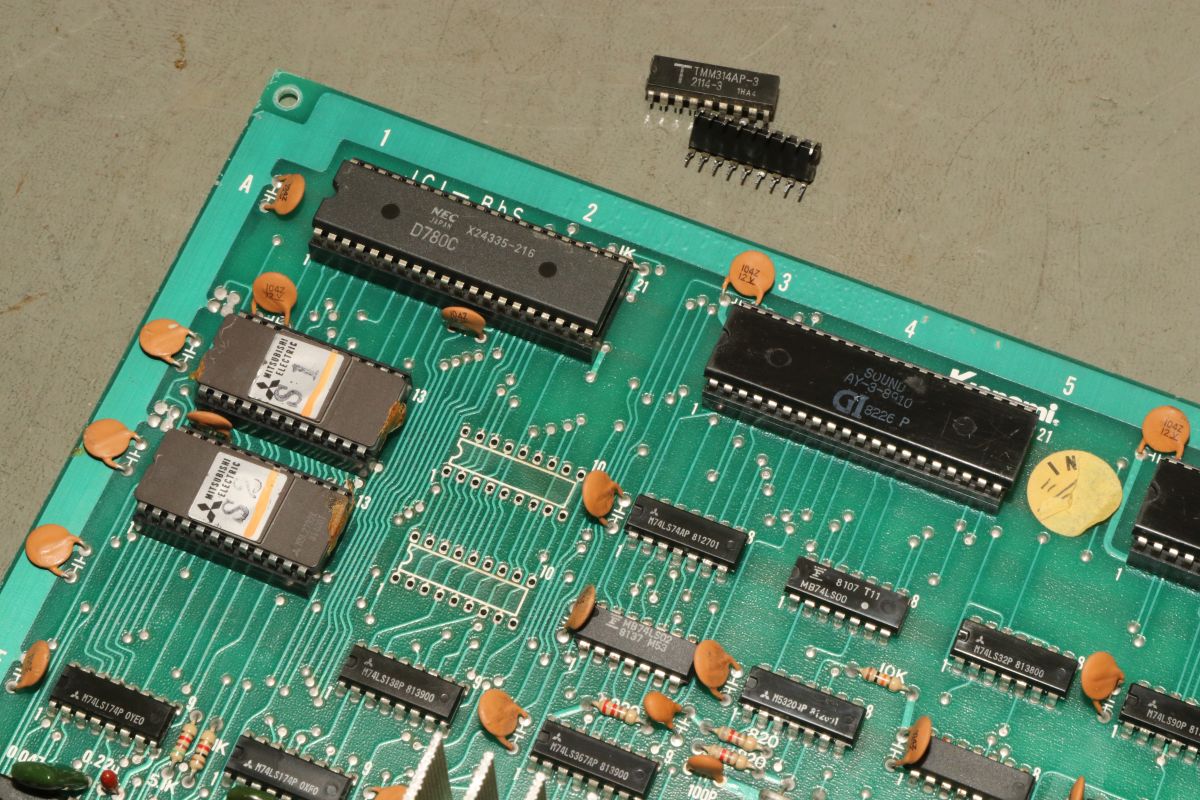

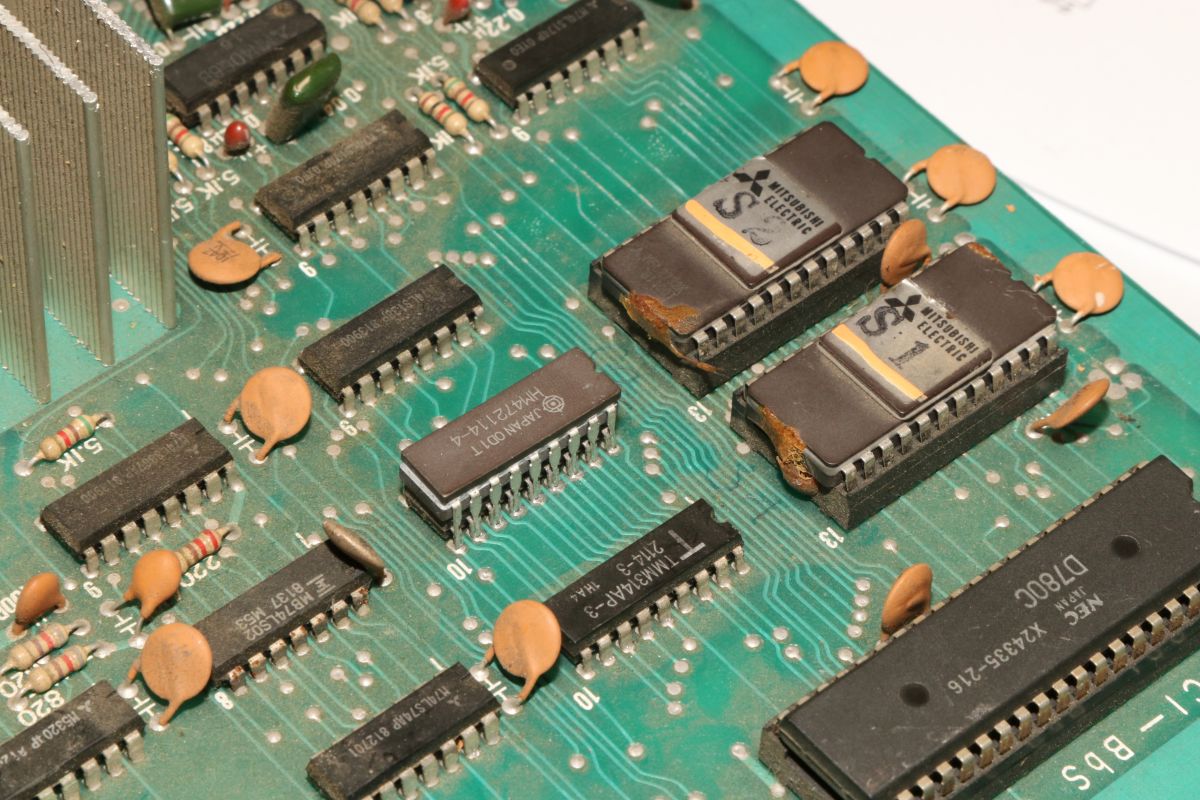

Ich habe vorsichtshalber gleich beide gewechselt:

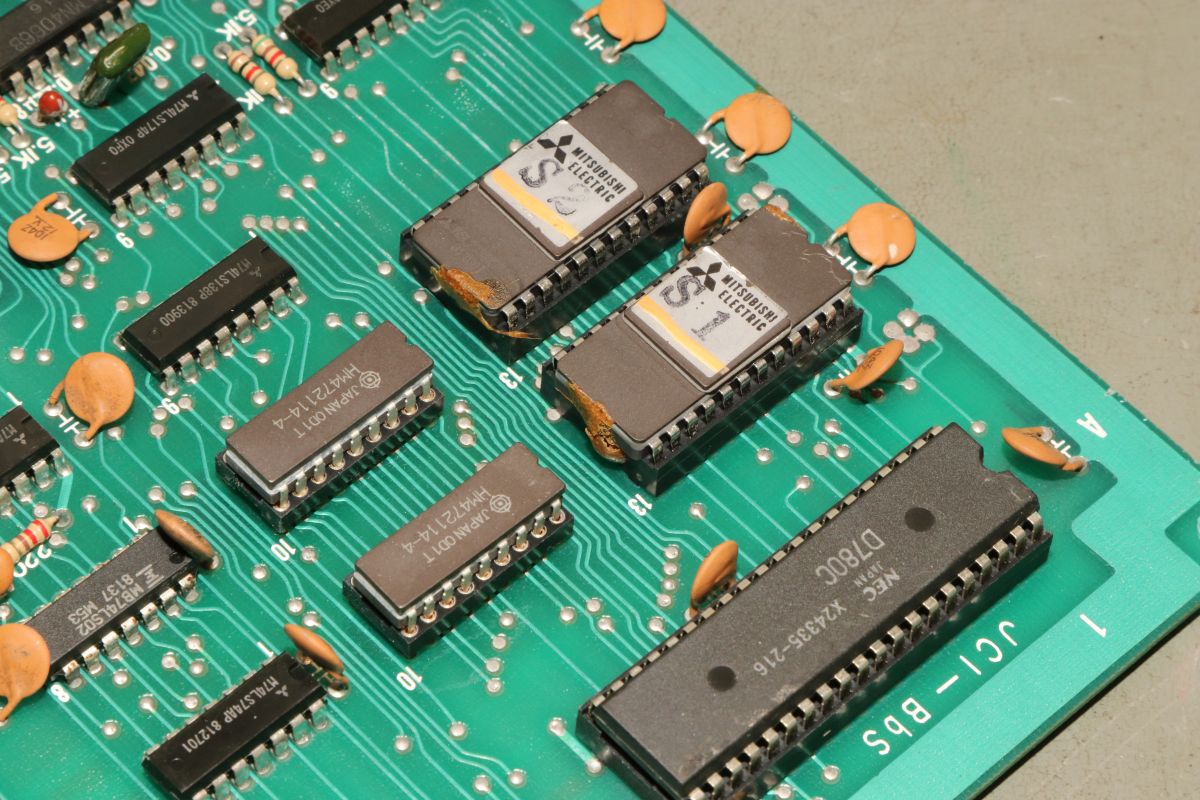

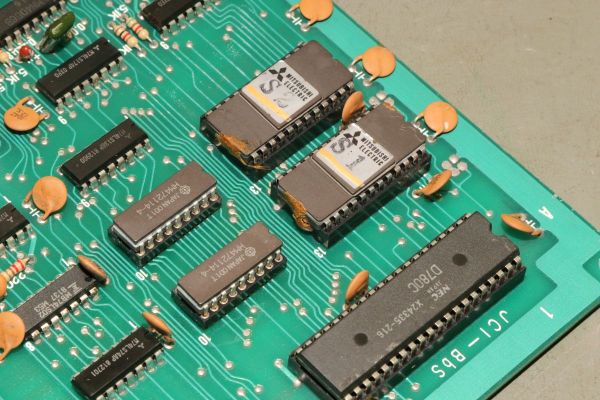

Die guten 2114 aus Keramik halten hoffentlich ewig!

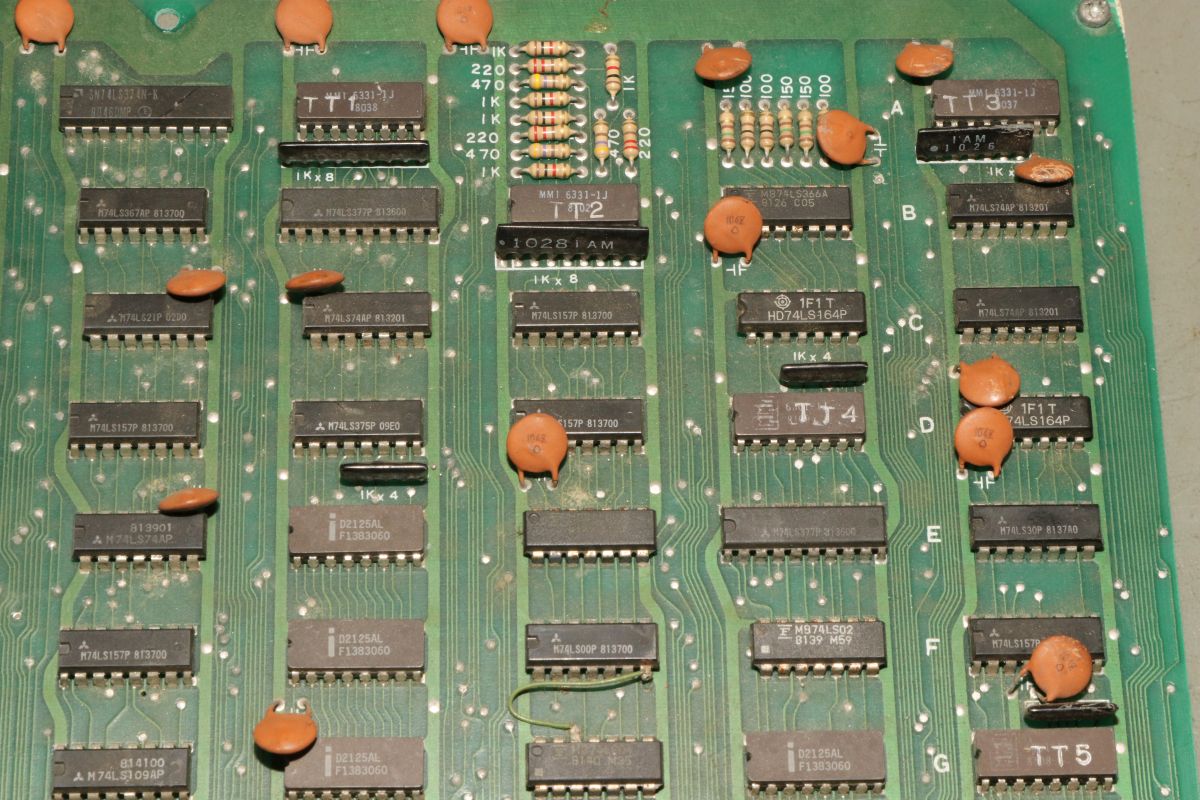

Und nachdem ich dann auch noch einen der Soundprozessoren gewechselt hatte, war wieder alles gut! Hier noch ein paar Impressionen der Platine. Diese vielen PROMs übersieht man leicht - sie sind auch nicht gesockelt.

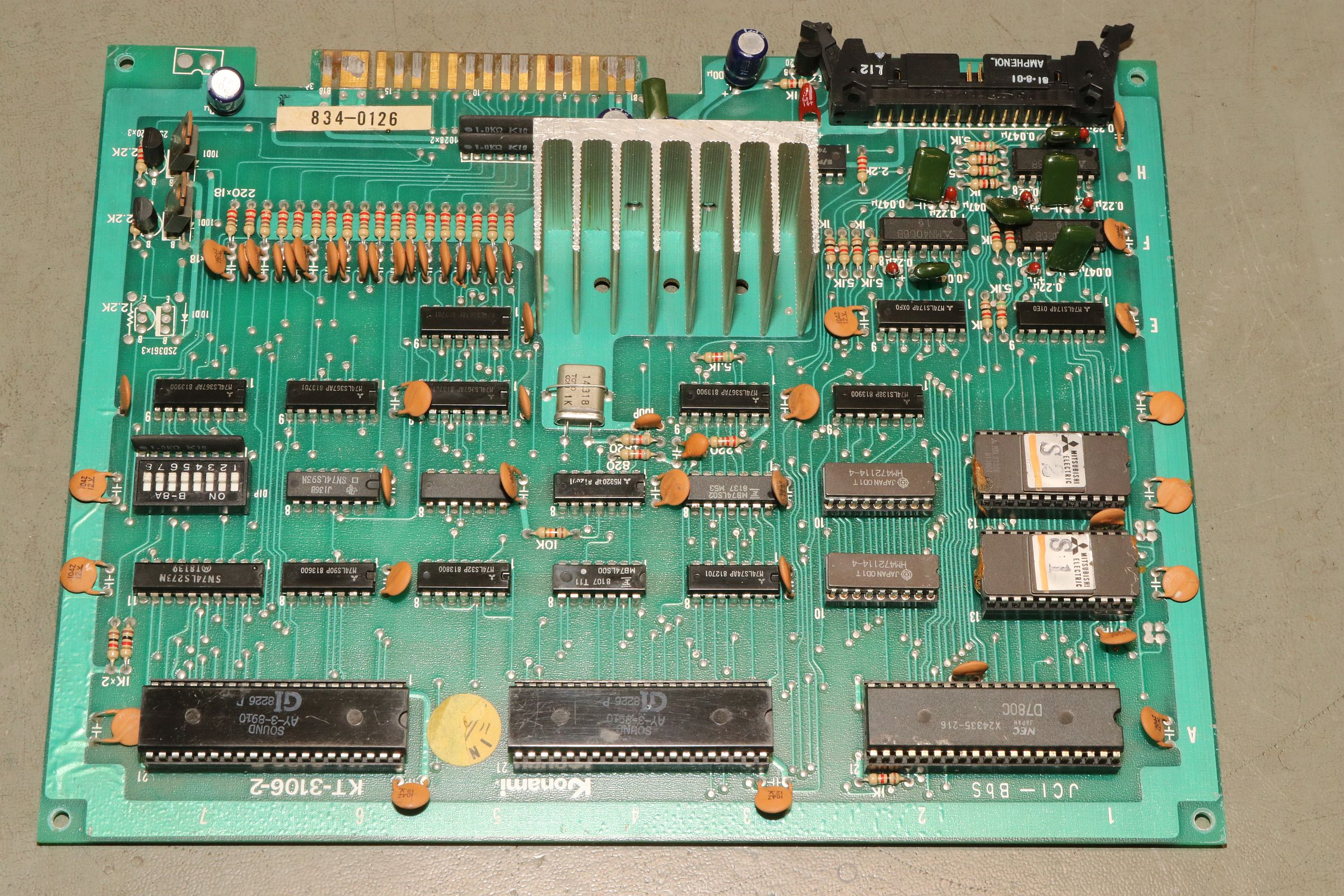

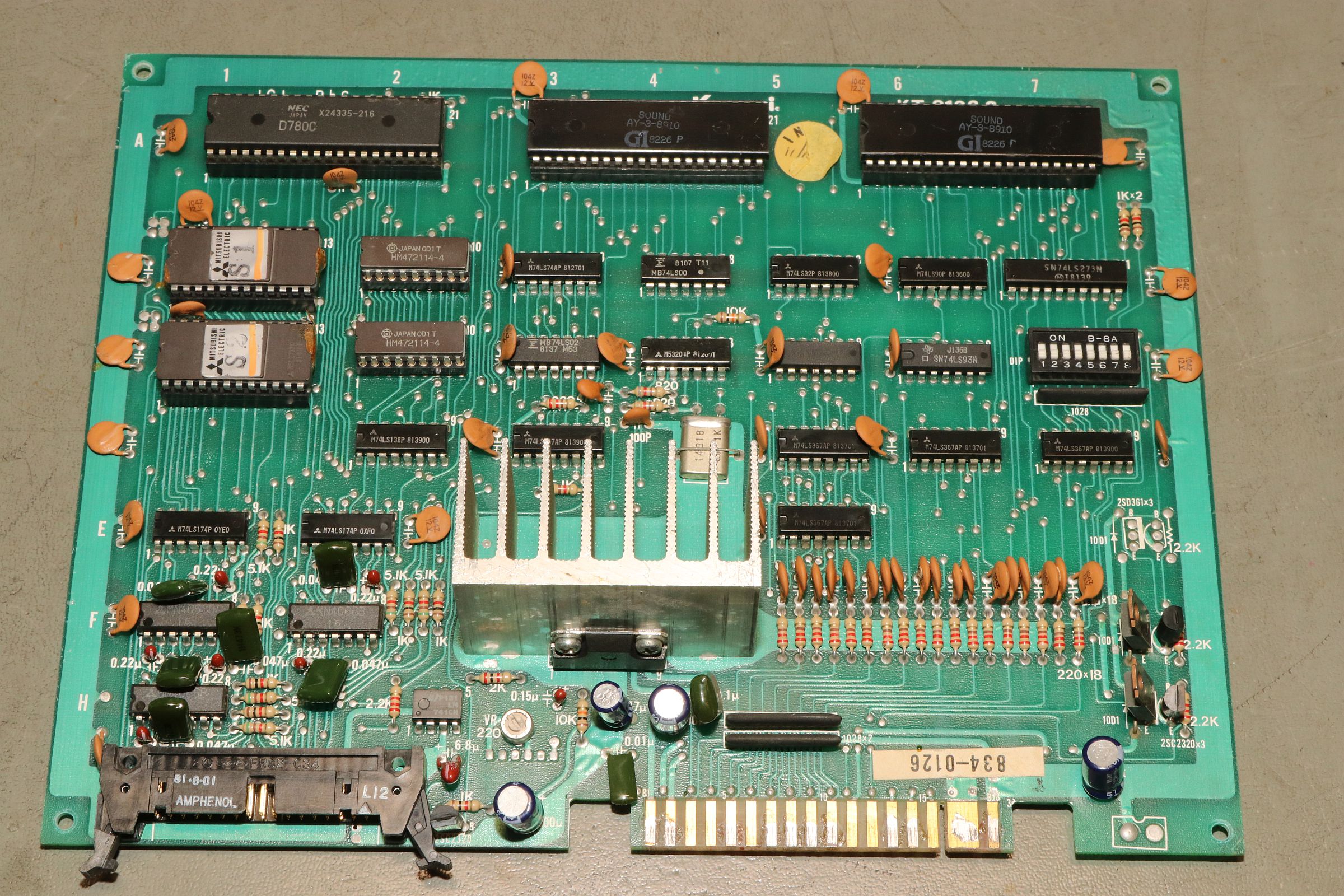

Die Soundplatine in sehr hoher Auflösung:

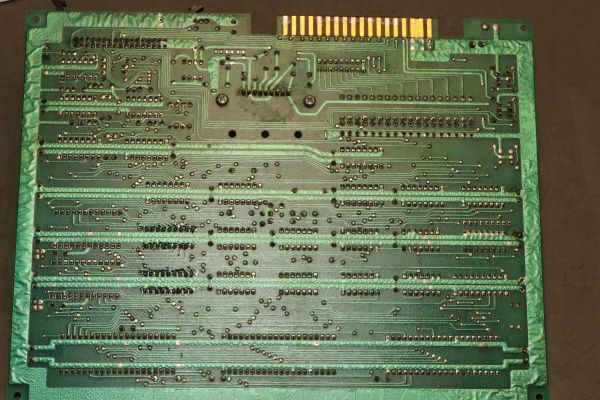

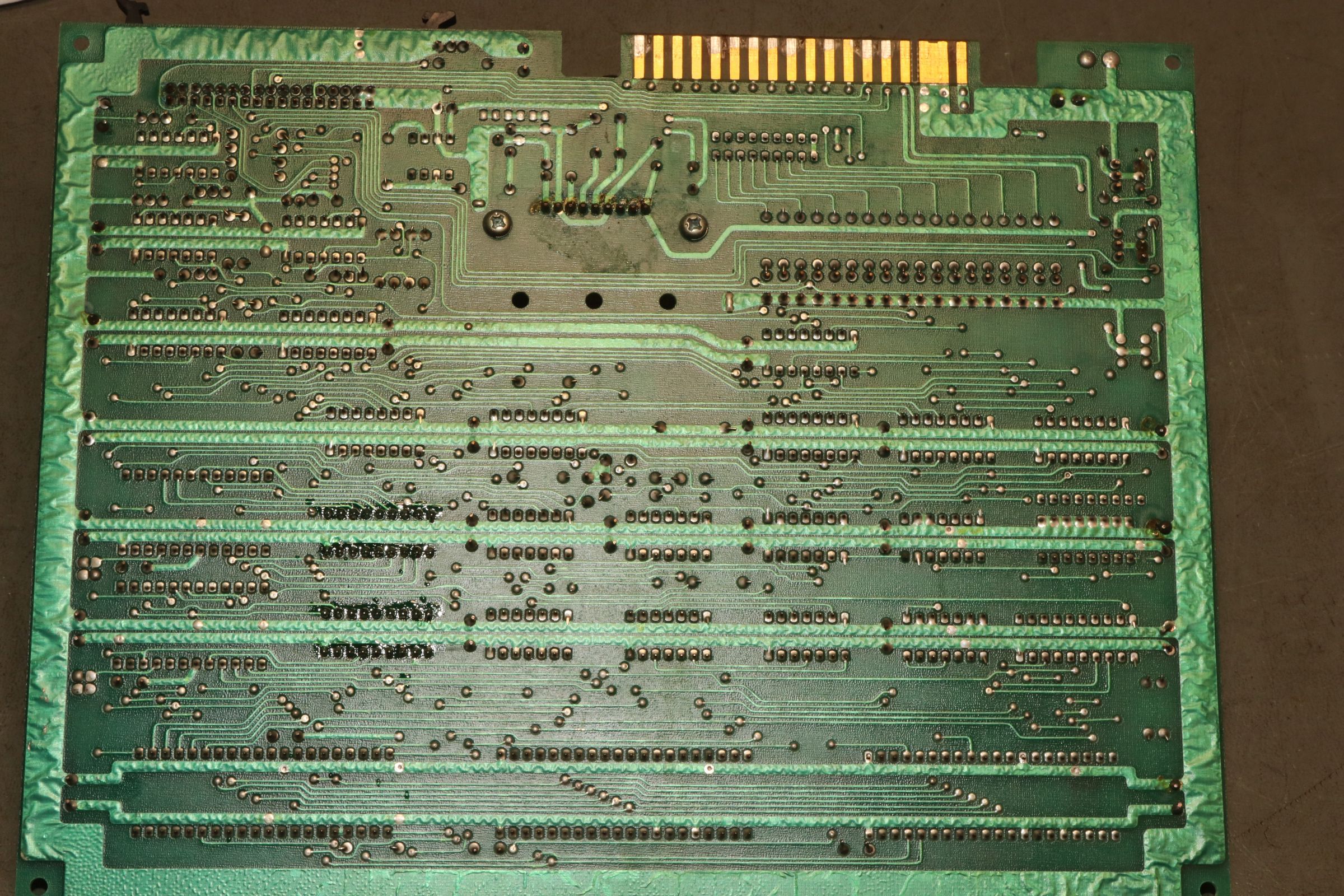

Der Vollständigkeit halber auch von unten:

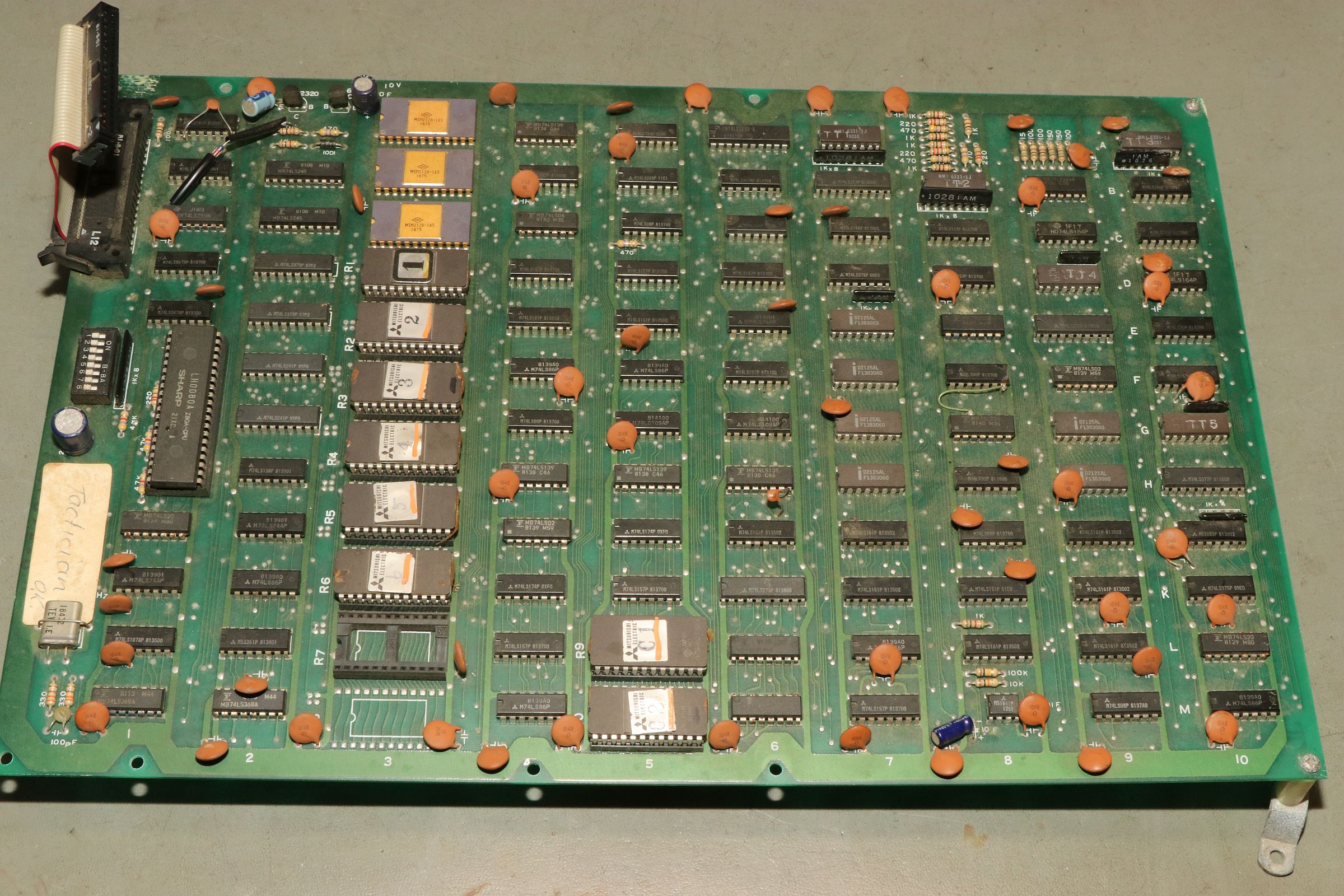

CPU und Video in Hi-Res:

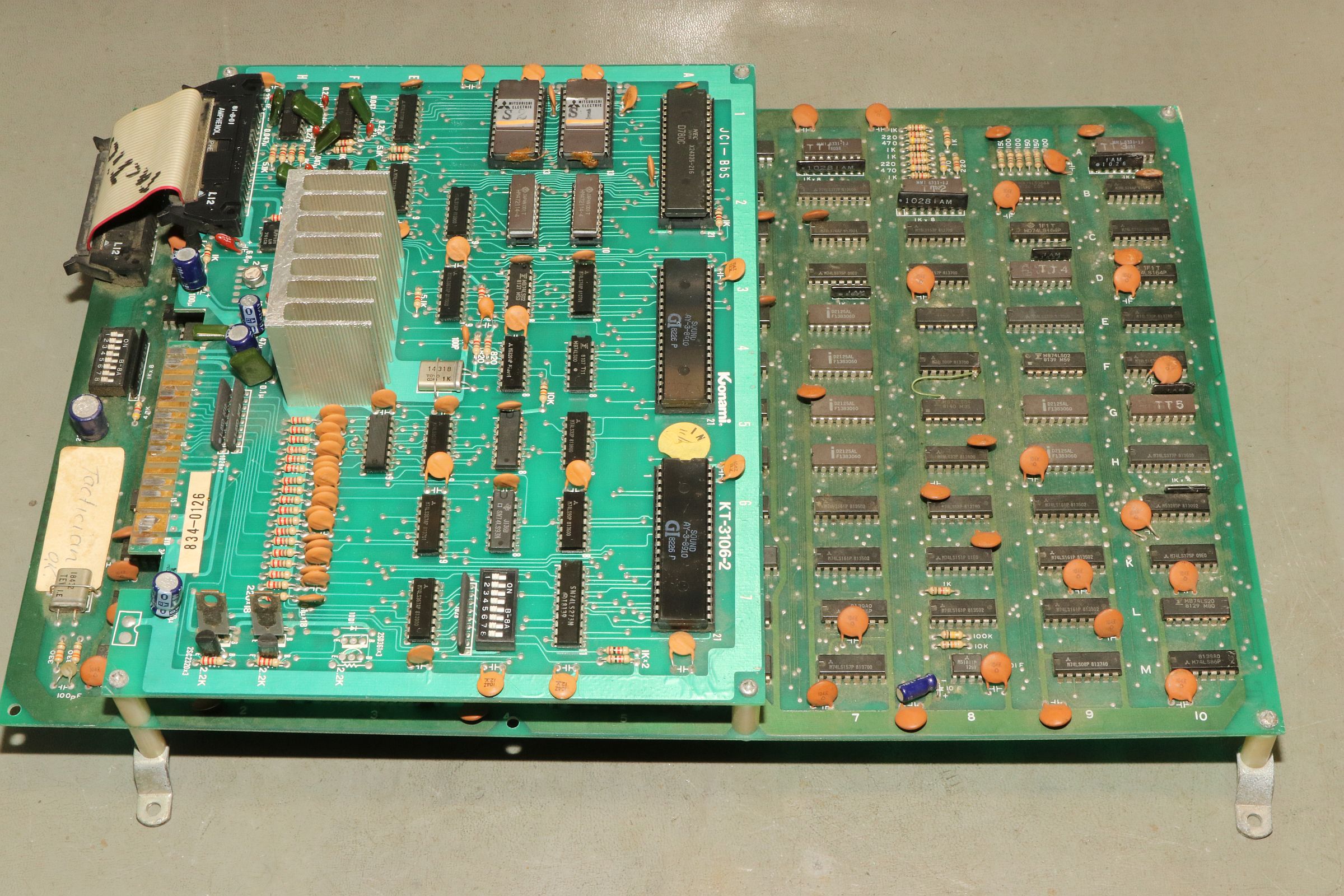

Und hier das ganze Ensemble:
