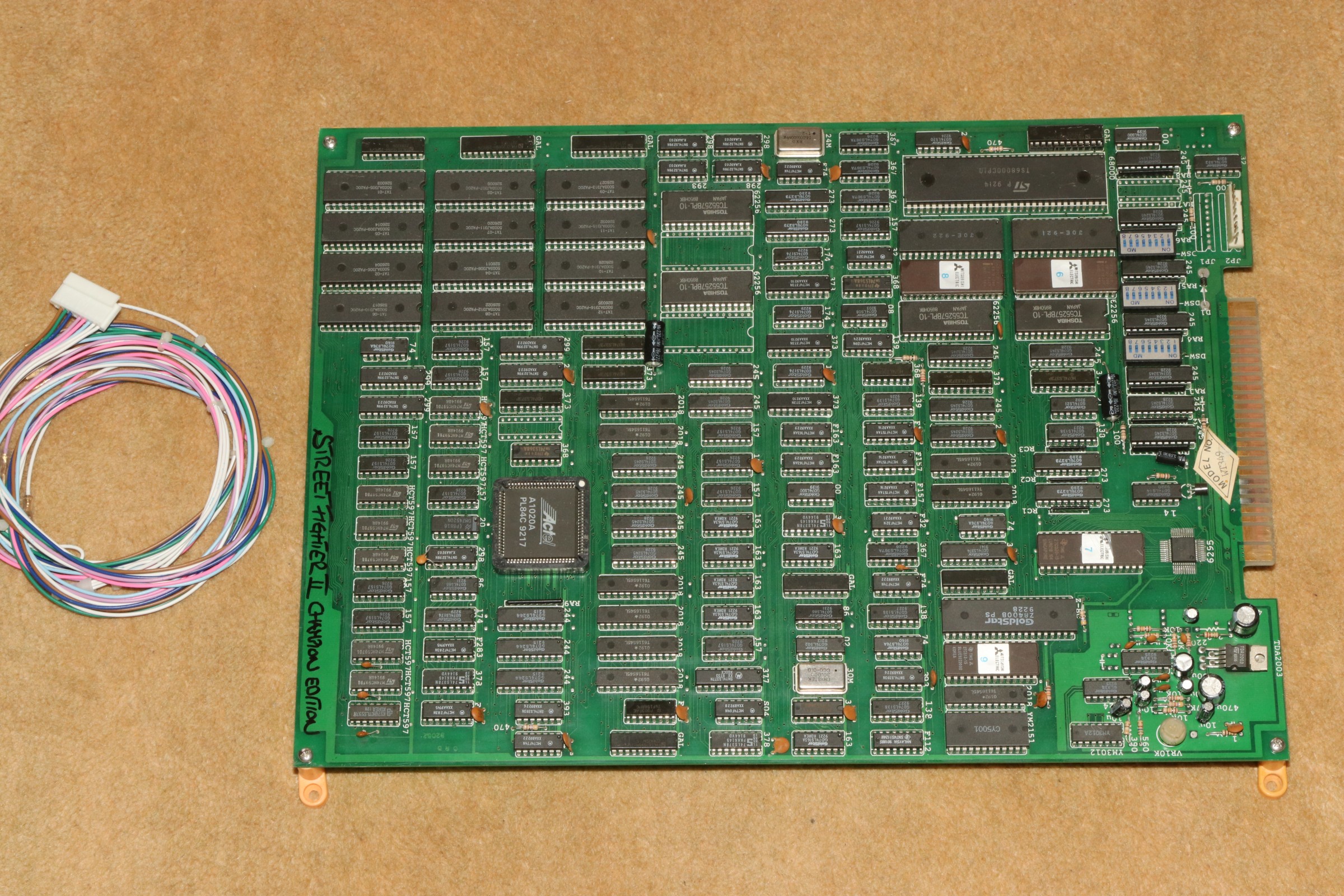

{Super Street Fighter II} Ein halbwegs ordentliches Bootleg liegt auf meinem OP-Bett: Super Street Fighter II. Nicht meine Art von Spielen, aber in den Neunzigern waren die Klopperspiele extrem beliebt und verbreitet. Es gab keine Spielothek, in der diese Automaten nicht in irgendeiner Version herumgestanden wären. Diagnose: diverse Inputs reagieren nicht.

Super Street Fighter II

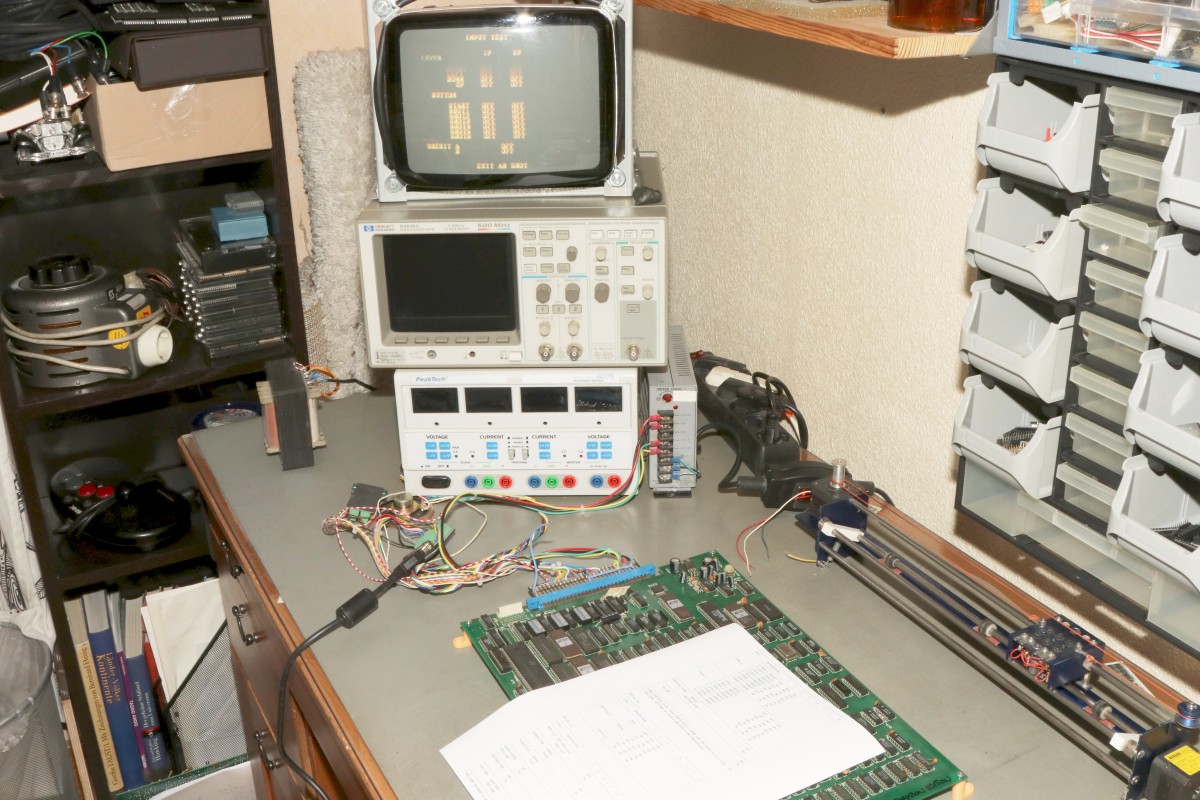

Schön daran: JAMMA. Nicht so schön: das Videosignal diverser Streetfighter Bootlegs scheint sich nicht um genaue Timings zu scheren. Der Bildfang muss feinsinnig eingestellt werden. Gut, dass mein Hantarex einen breiten Einstellbereich besitzt.

Super Street Fighter II

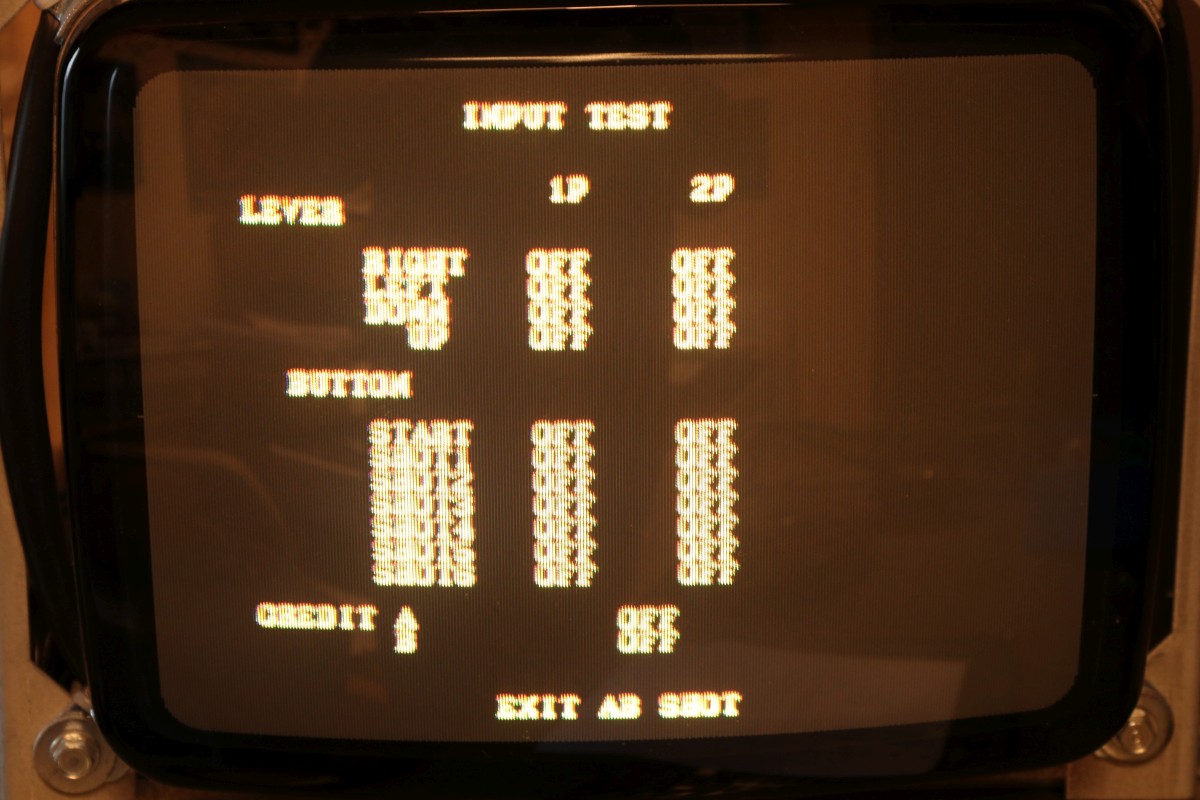

DIP 3.8 bietet einen Testmodus. Der JAMMA-Testpin ist nicht angeschlossen. Wie kommt man eigentlich in den Testmodus, wenn die Buttons mal alle nicht funktionieren?

Super Street Fighter II

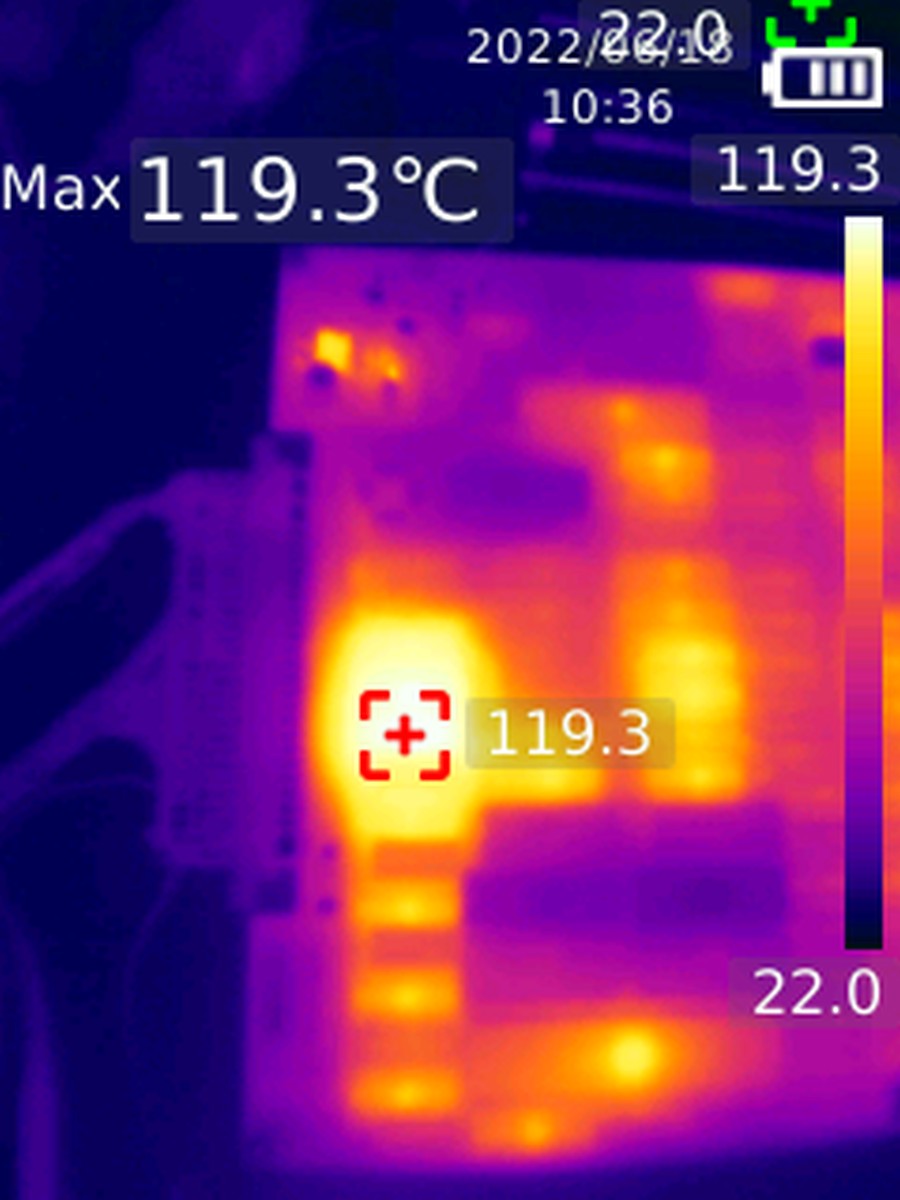

Die defekten Inputs sind schnell gefunden. Gerade, als ich diese zu den entsprechenden 74LS245 durchklingeln will, fällt mir auf, dass hier nicht unerhebliche Wärmeentwicklung vorliegt...

Super Street Fighter II

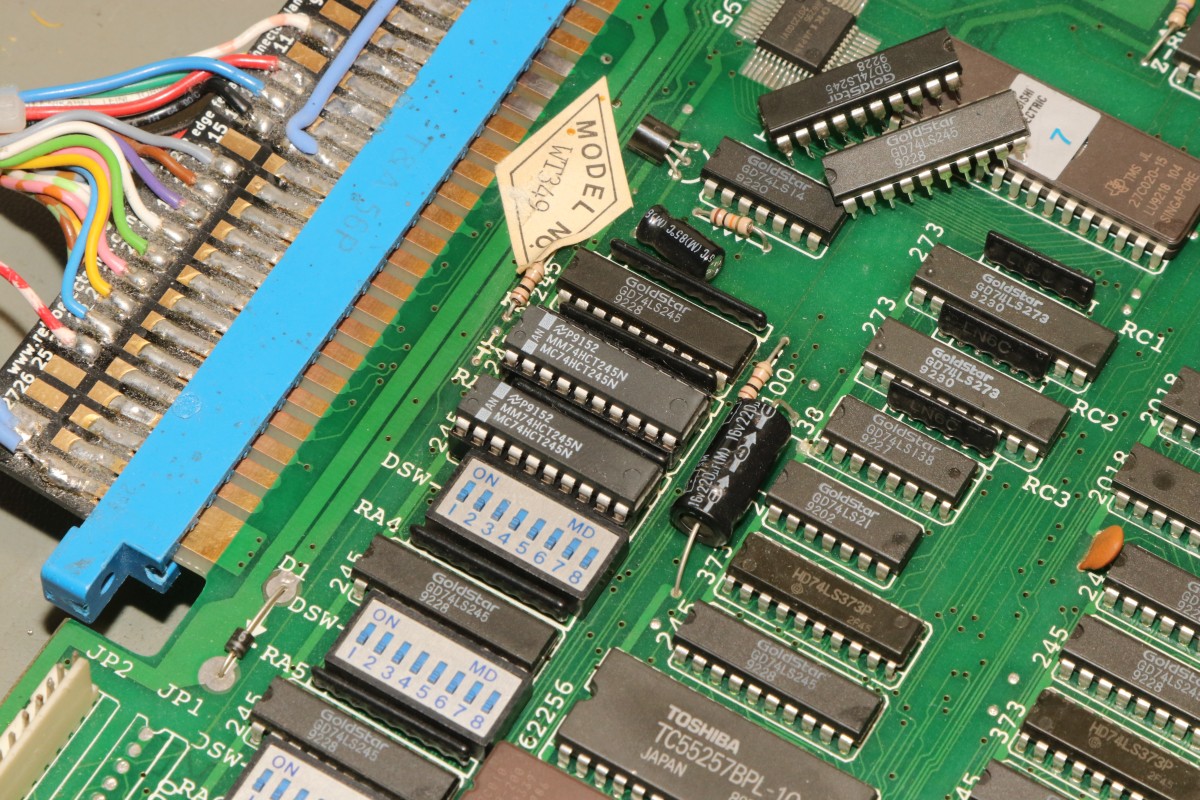

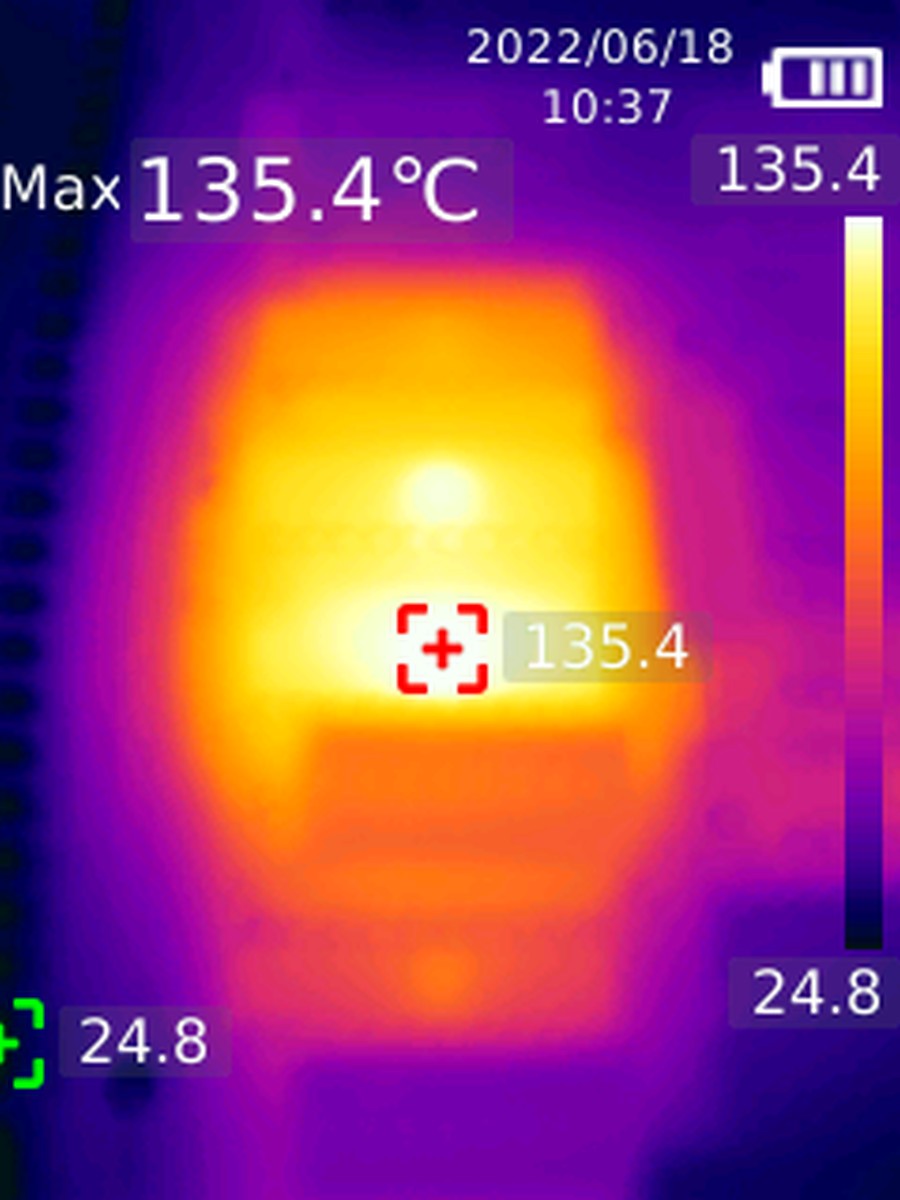

Zwei der 74LS245 machen gerade einen Kochkurs.

Super Street Fighter II

Nach dem Tausch ist alles wieder in Ordnung. Das war ja einfach!
