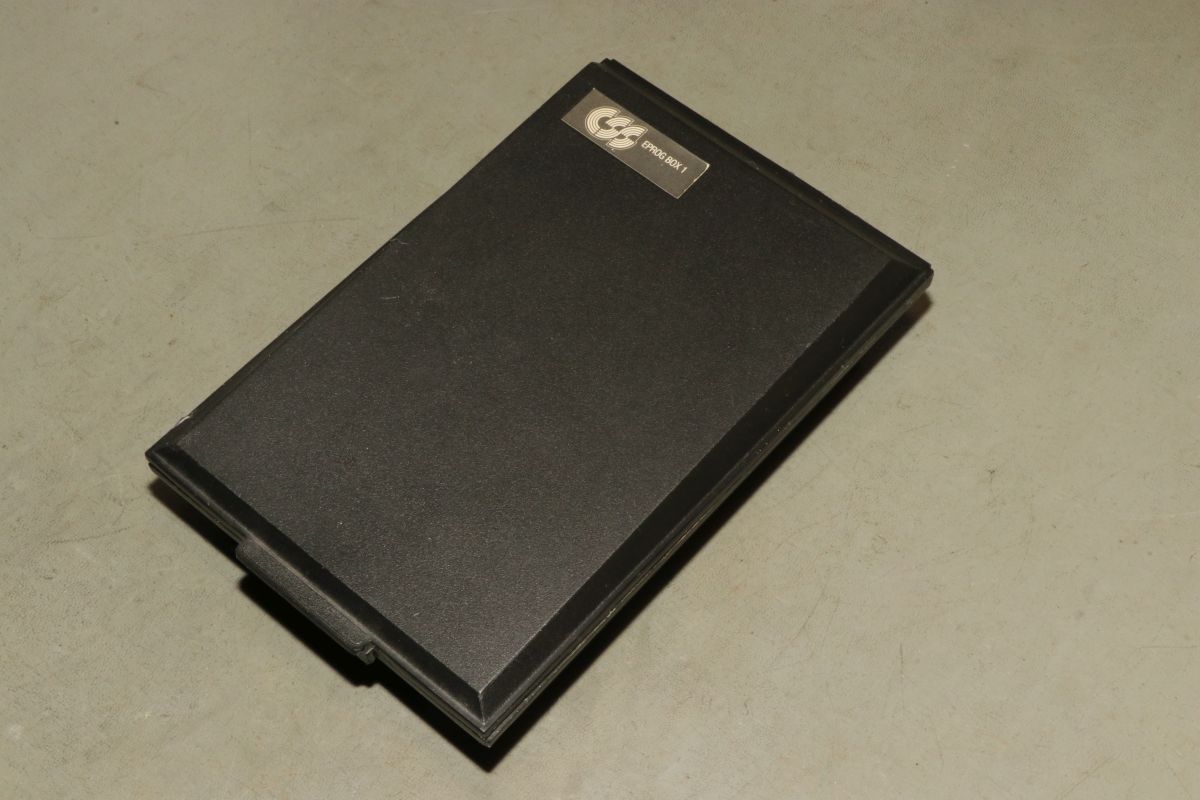

19.03.2026 {EPROG BOX 1} Ungefähr im Jahr 1986 bringt die Firma CSS GmbH aus Kaufbeuren (Cmos-Computer System Software, gehörte später zu Kontron) einen unscheinbaren Kasten auf den Markt. Die Box könnte gut einen Tachenrechner beherbergen...

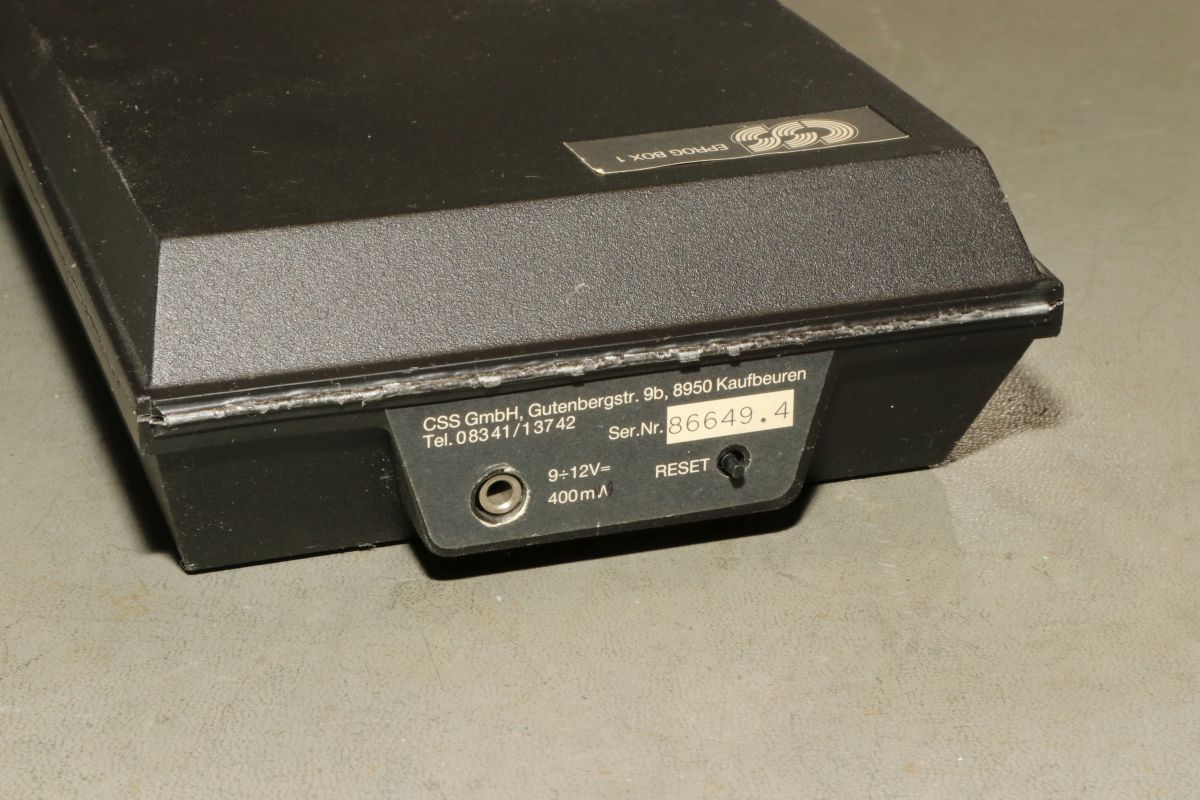

... wenn da nicht ein Reset-Knopf hinten dran wäre.
Aber darin steckt ein genial kompakter und stabil gebauter EPROM-Programmer.

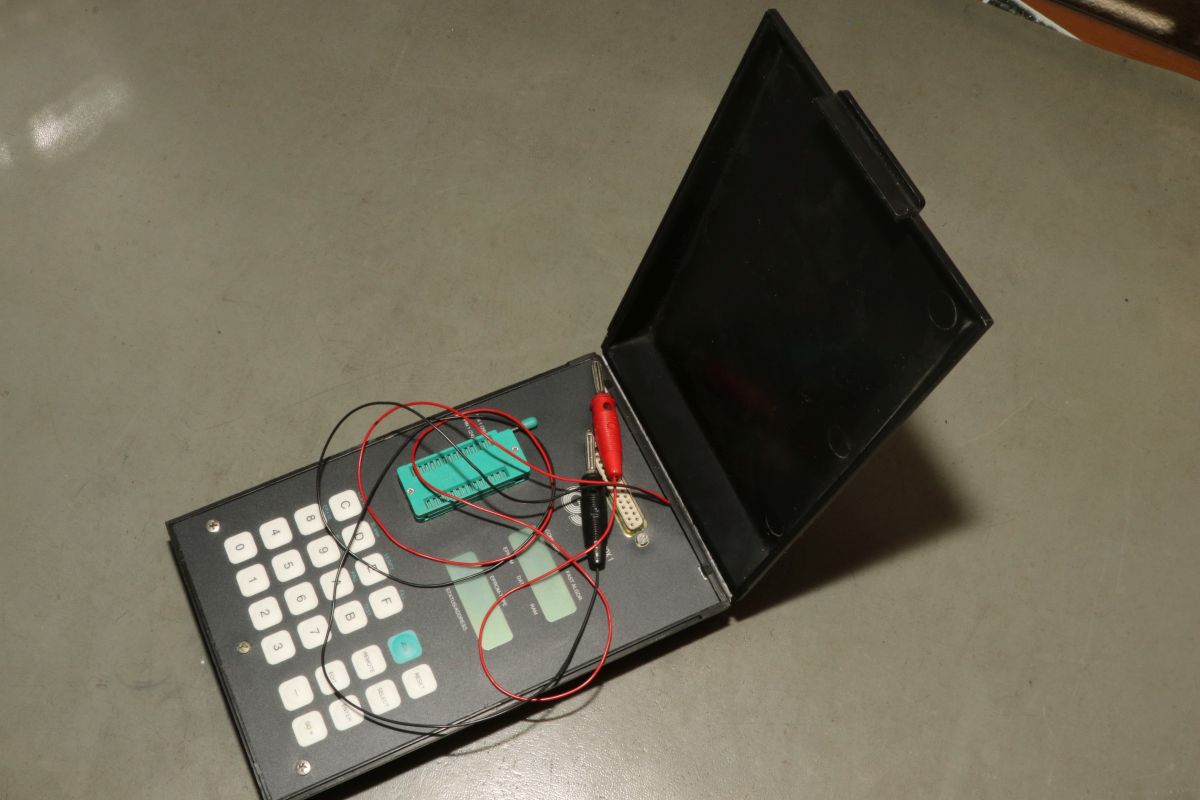

Der Programmer kann sowohl über die eingebaute Tastatur (mühsam), als auch über die serielle Schnittstelle bedient werden (unbekanntes Format...).

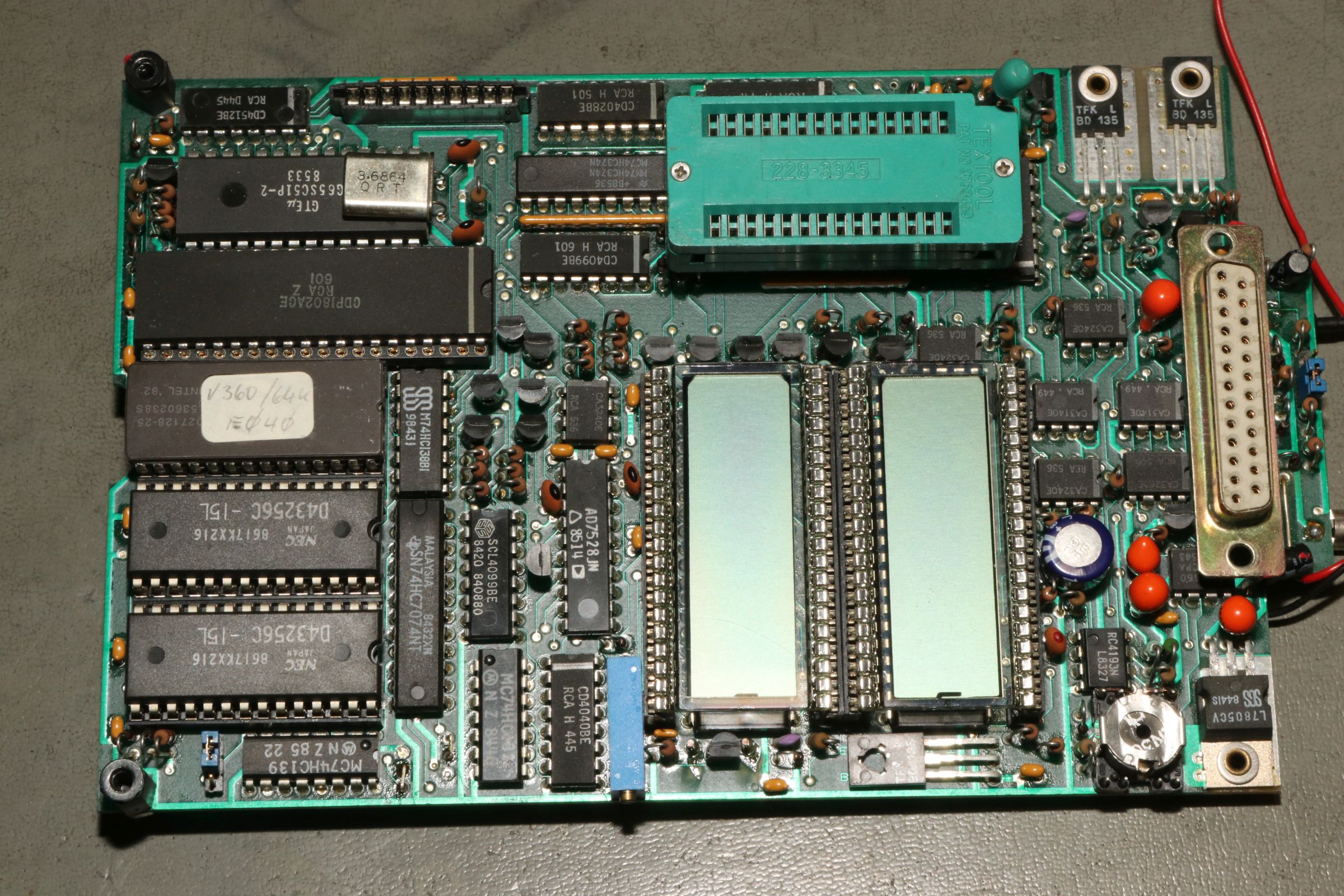

Das Stromversorgungskabel ist nicht serienmäßig aber praktisch - trotzdem funktionierte das Gerät erst einmal überhaupt nicht... Super, dann kann ich es ja auseinanderbauen... In hoher Auflösung die Bestückungsseite mit Displays, CPU, RAM und ROM:

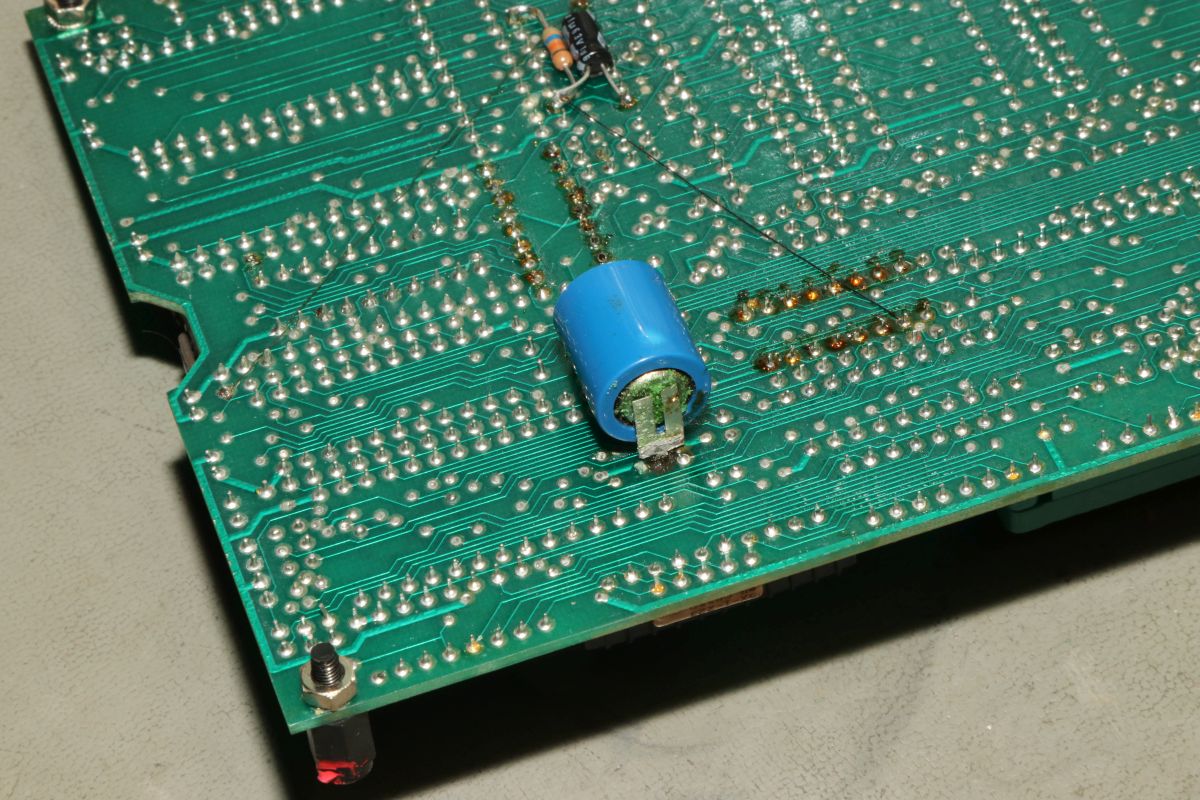

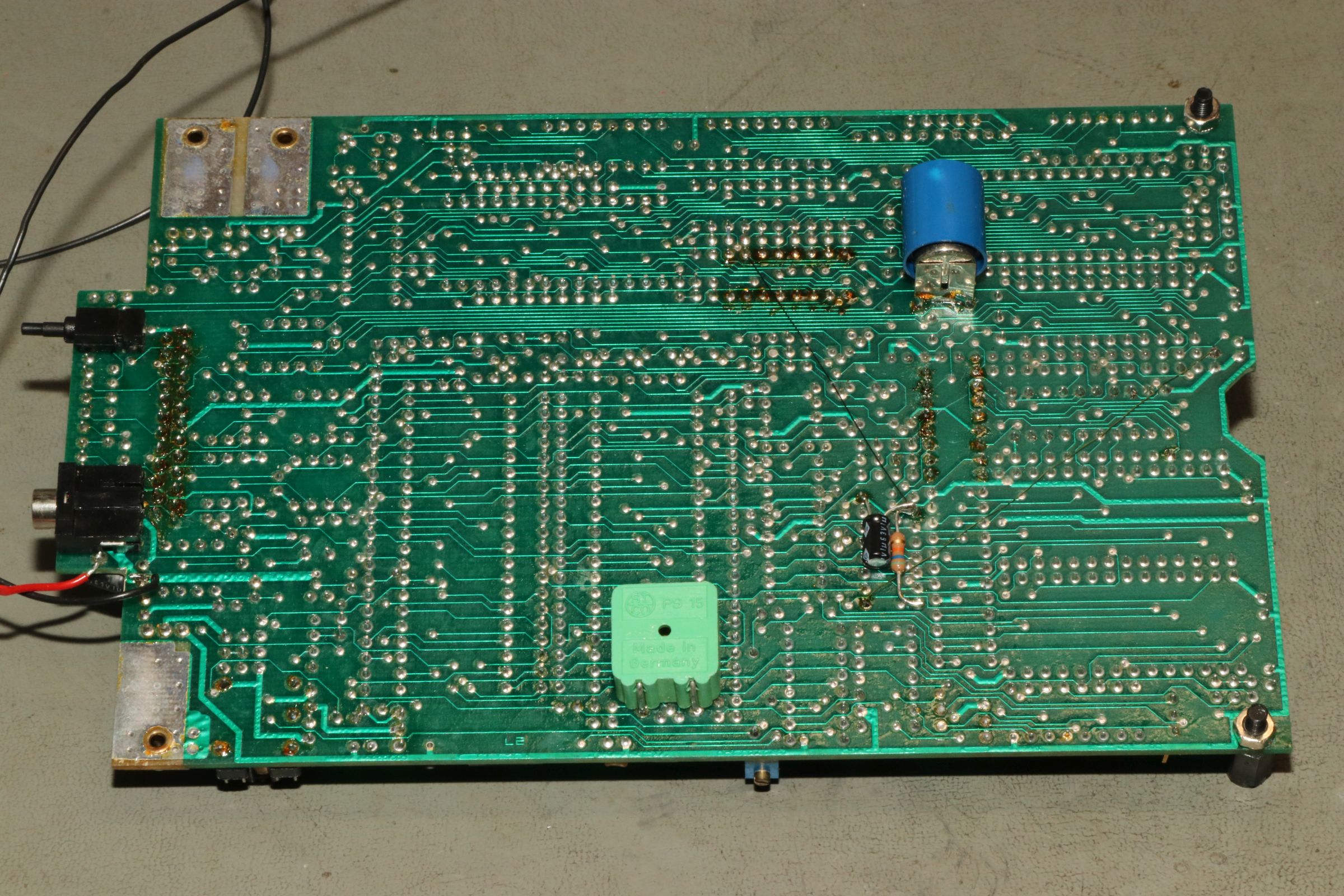

Und die Lötseite mit Auslaufmodell Akku:

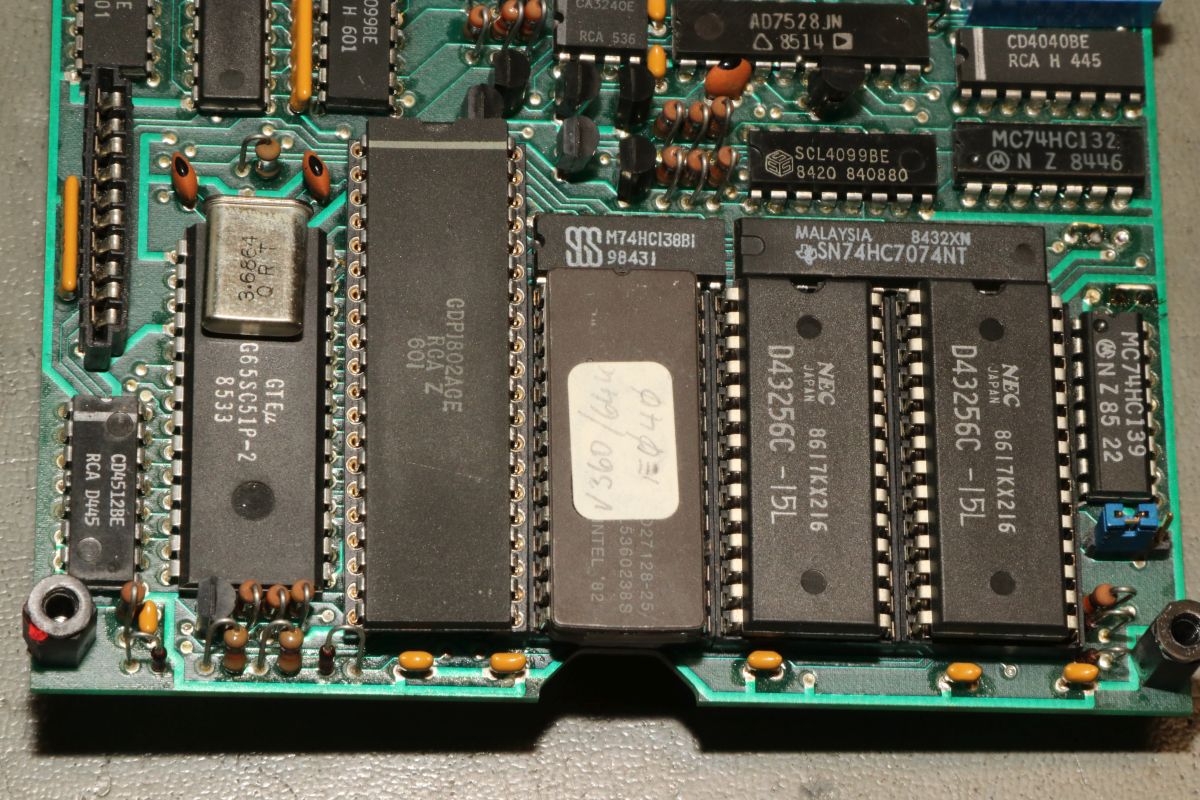

Die CPU kommt mir unangenehm bekannt vor...
Während ich noch überlege, fliegt schon mal der Akku raus, bevor er Schaden anrichten kann.
Jetzt fällt es mir ein: CDP1802, einer der schrägsten Prozessoren - eingebaut im Cosmac Elf.

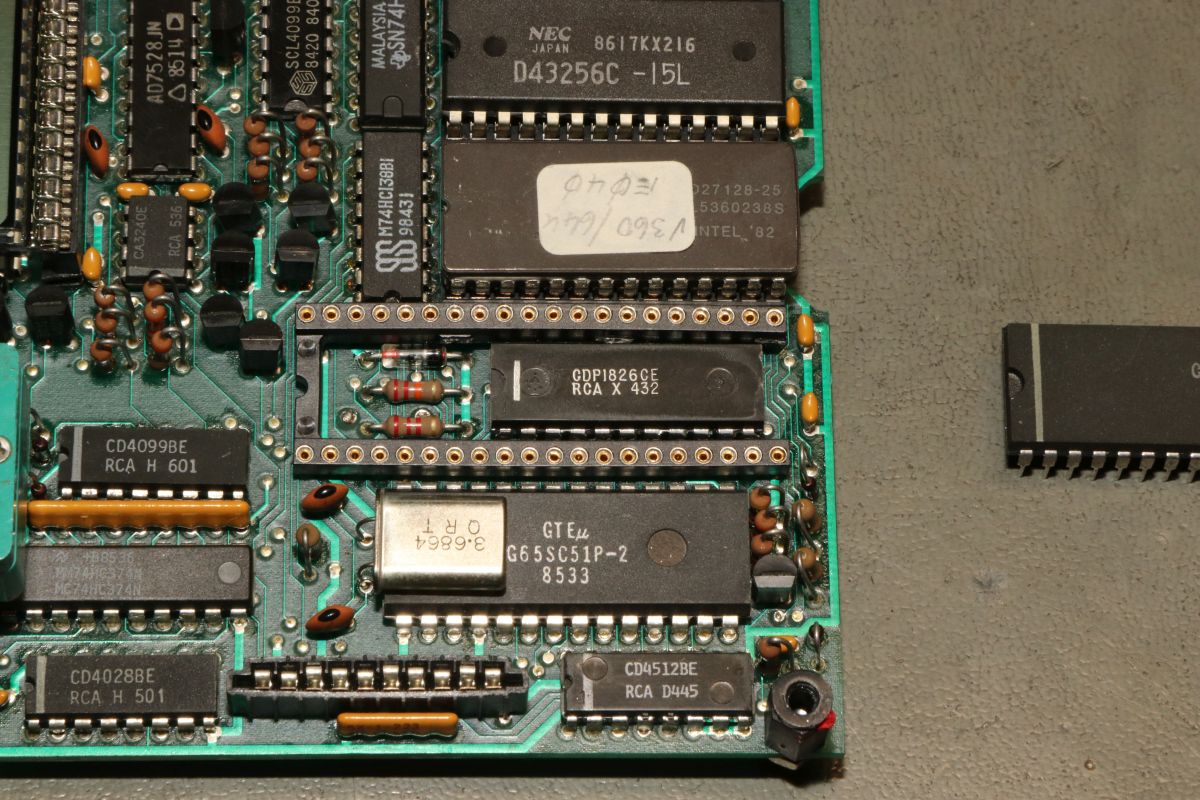

Die CPU taktet nicht. Liegt es an der CPU selbst? Upps, darunter versteckt sich noch ein Mini-RAM.

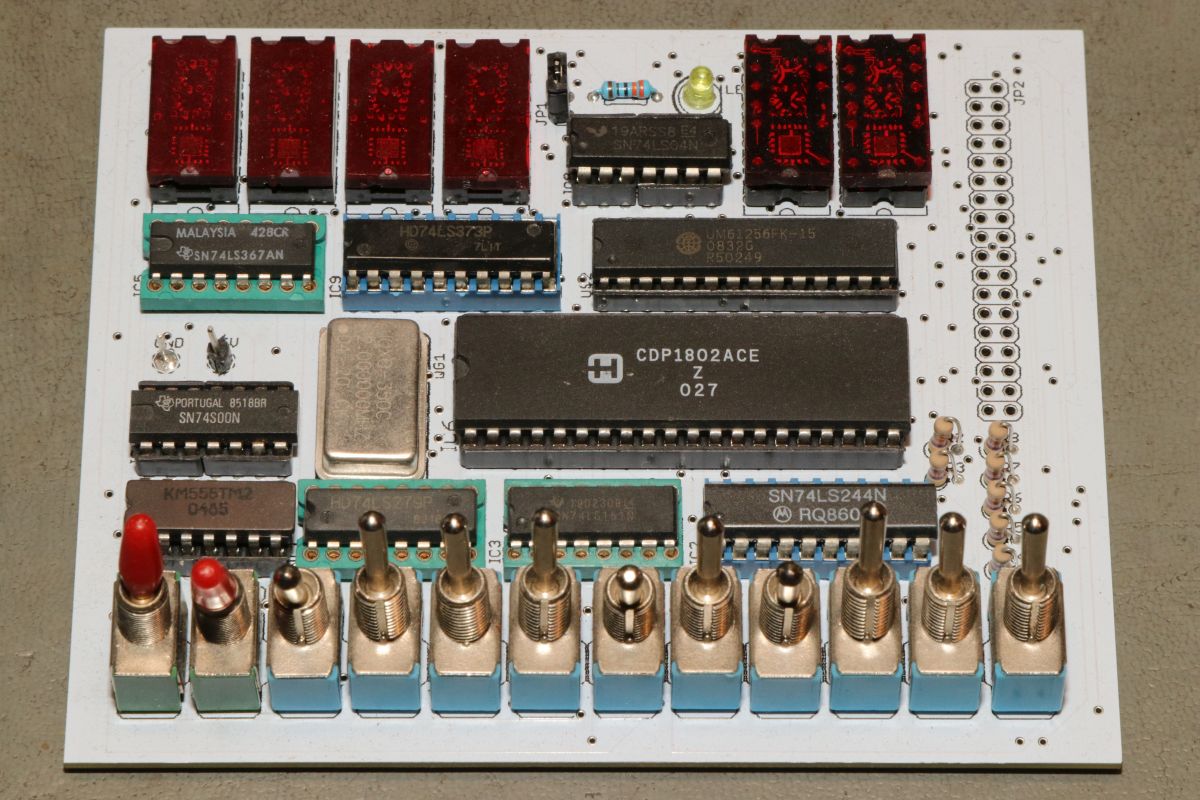

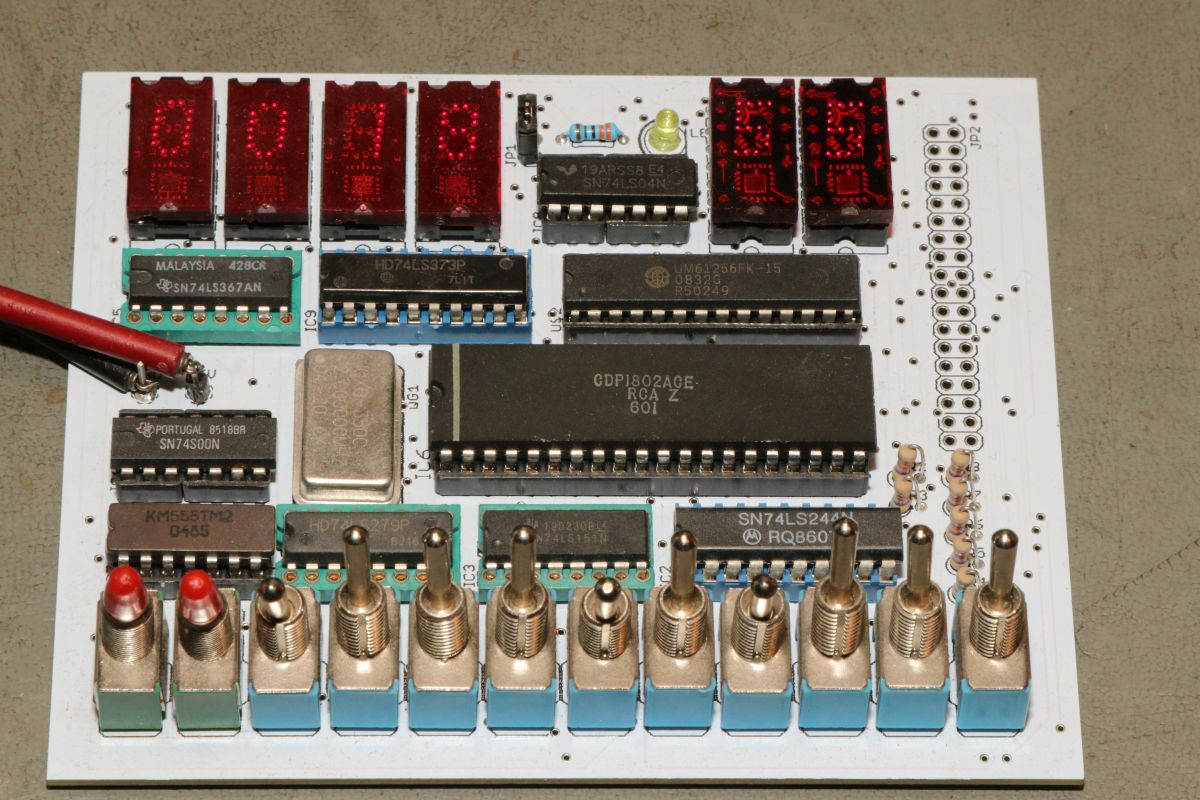

Die Prommer-CPU läuft im Elf prima...

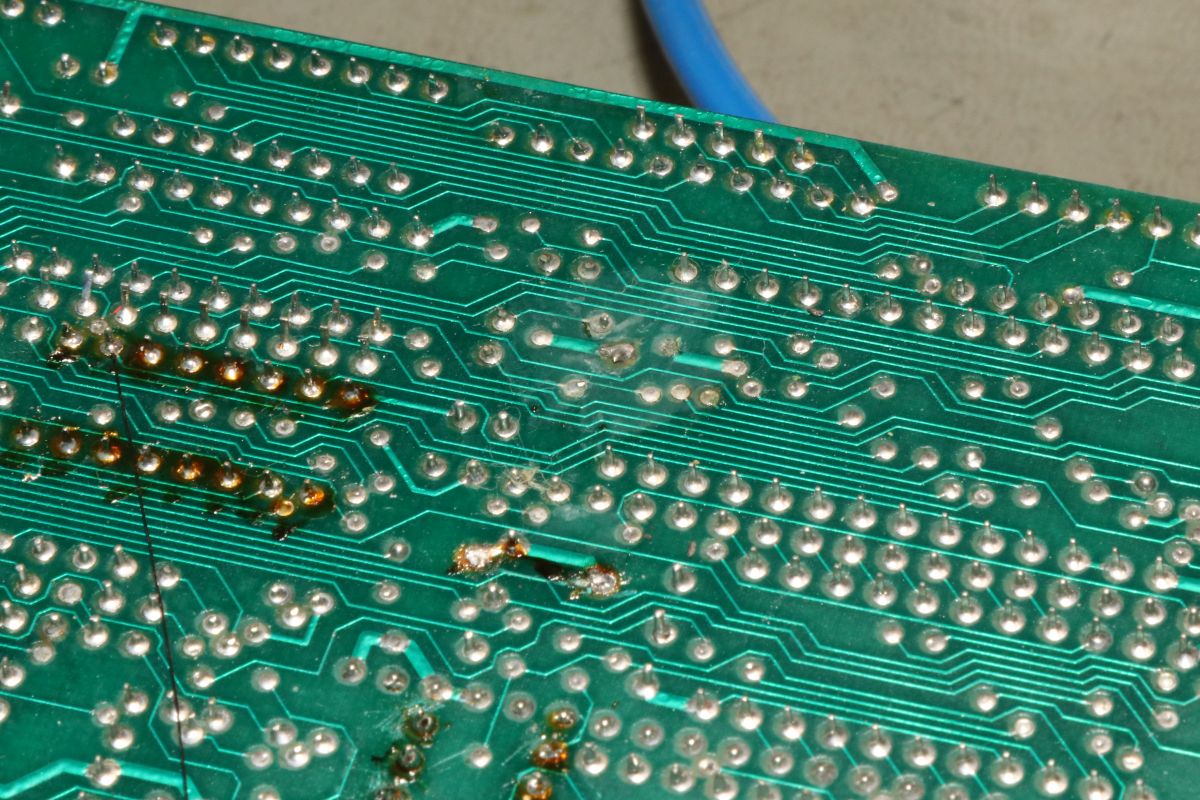

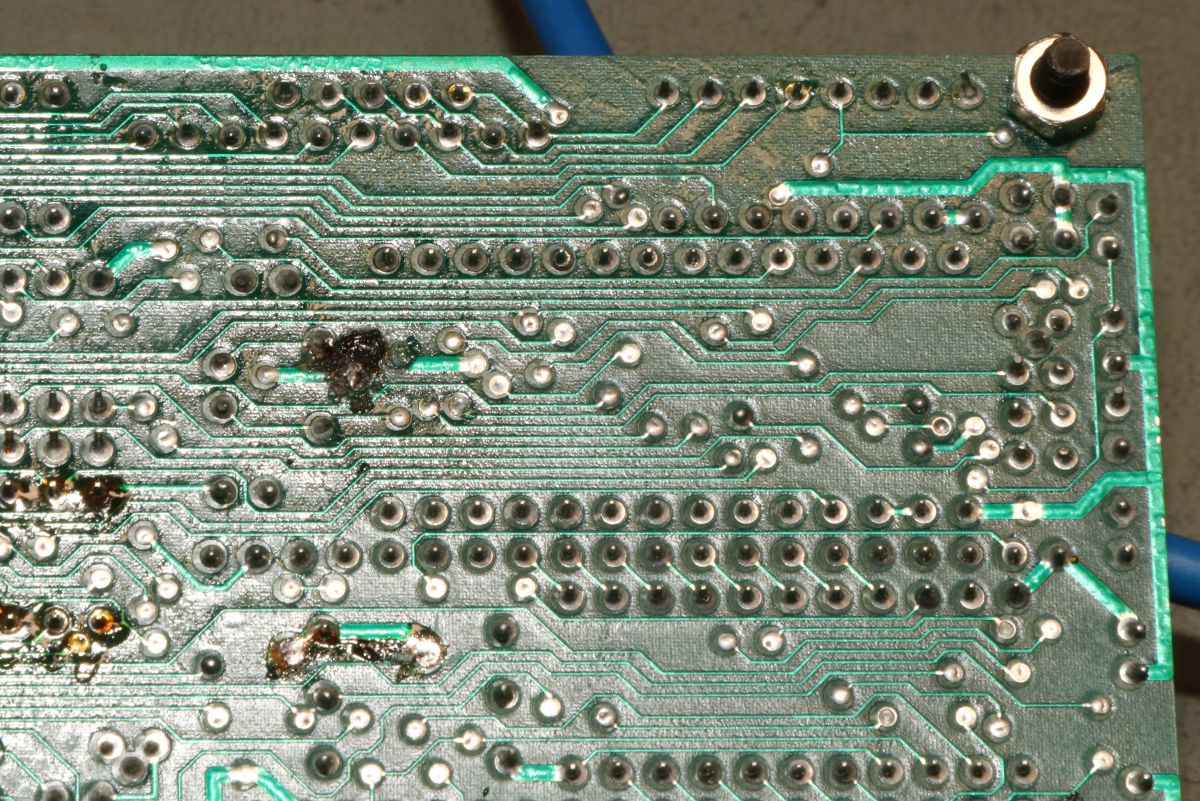

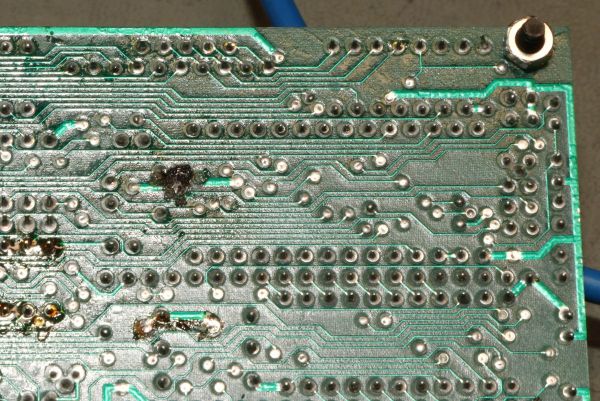

Kleines Detail: der leicht auslaufende Akku hat auf die Platine gesifft - prima, dass gerade an der Stelle der hochohmige Quarzanschluss liegt. Das Elektrolyt ist belastender als der 1MegOhm-Lastwiderstand und würgt den Schwingkreis ab!

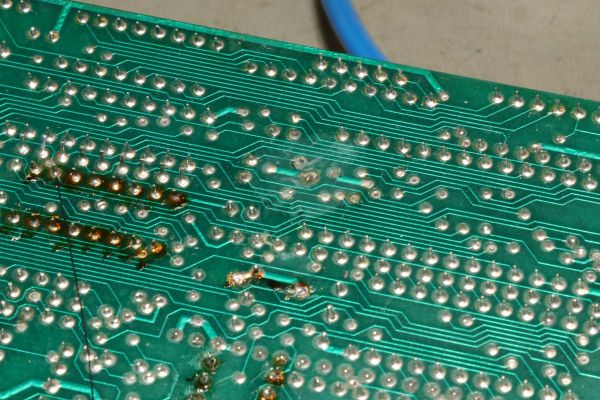

Einmal sauber geputzt...

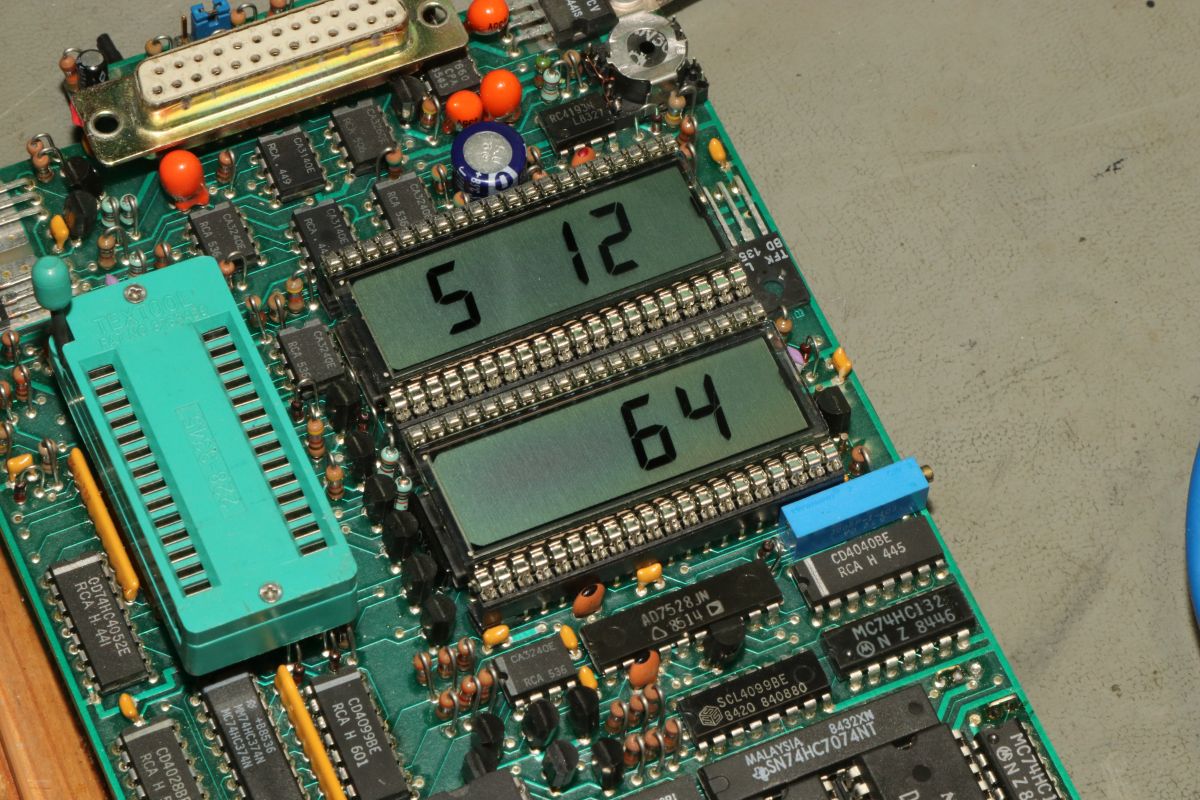

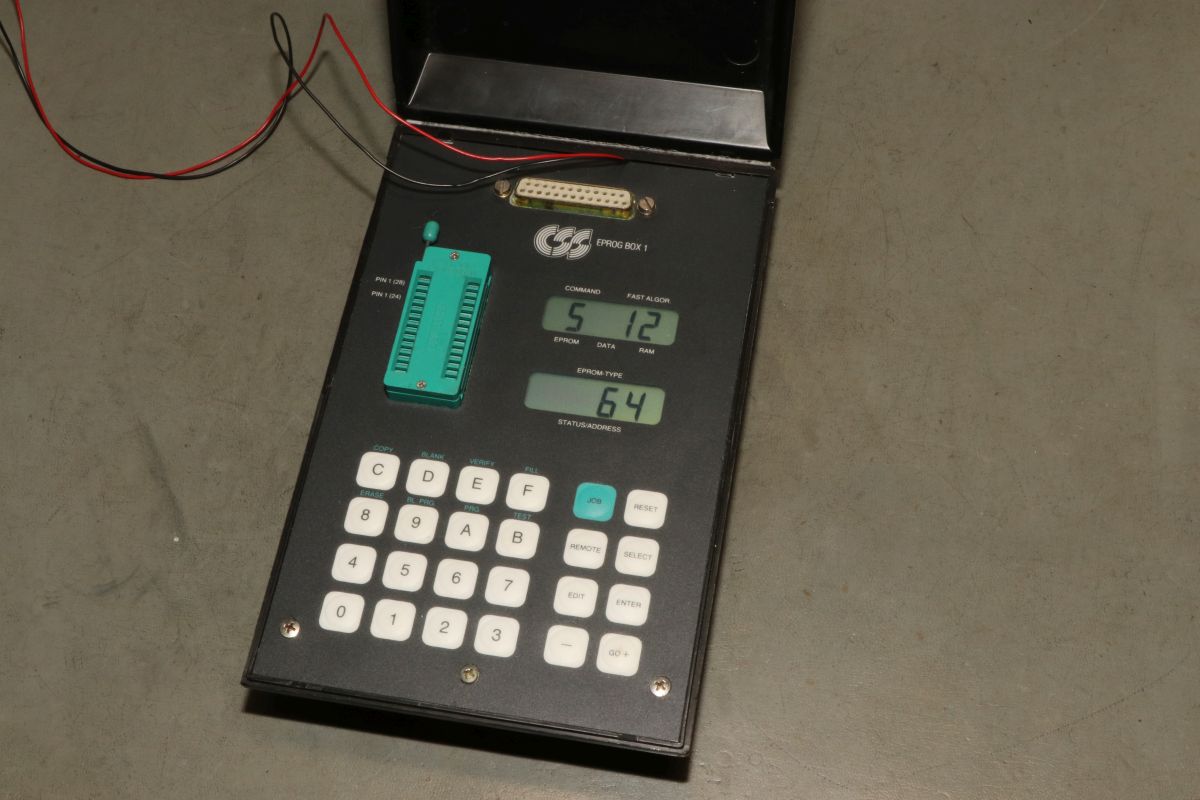

... schon läuft es einwandfrei. "S"= Select Device, "12" ist der Brennalgorithmus, "64" ist ein 2764. Das ist die Standardeinstellung.

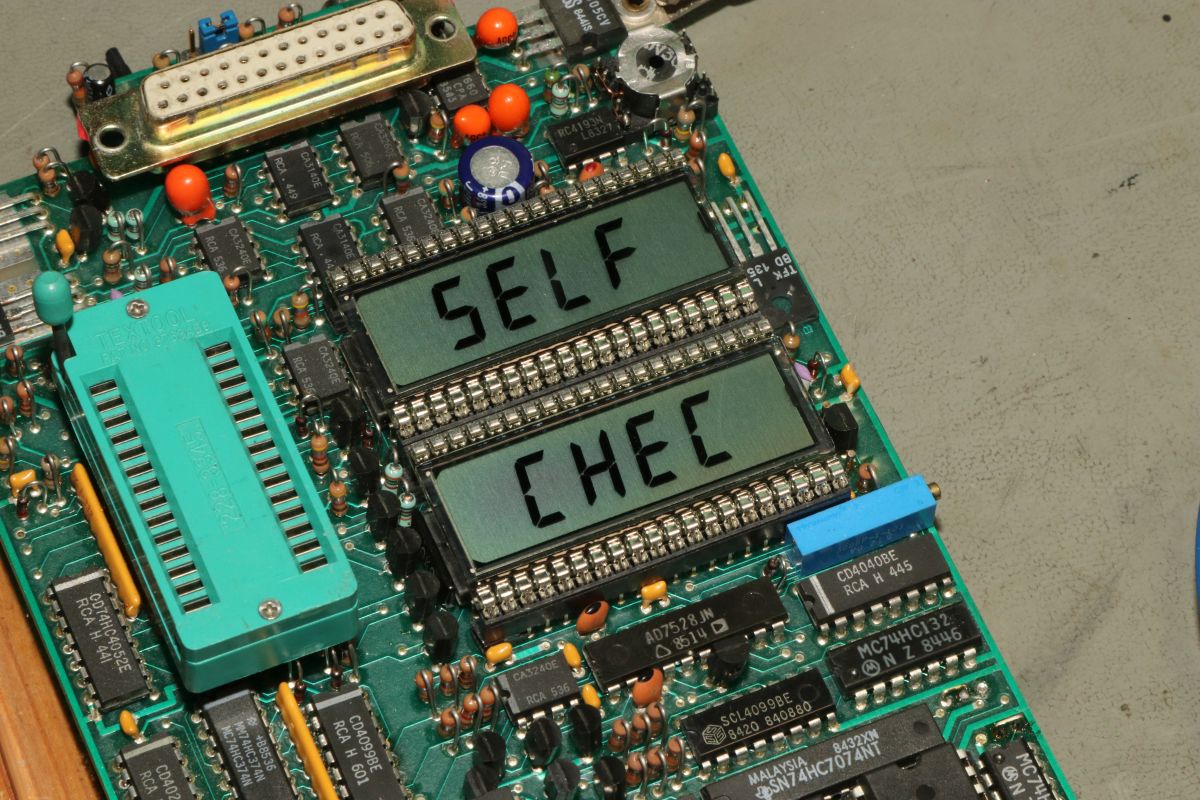

Zu Beginn gibt es auch immer einen kurzen Selbsttest.

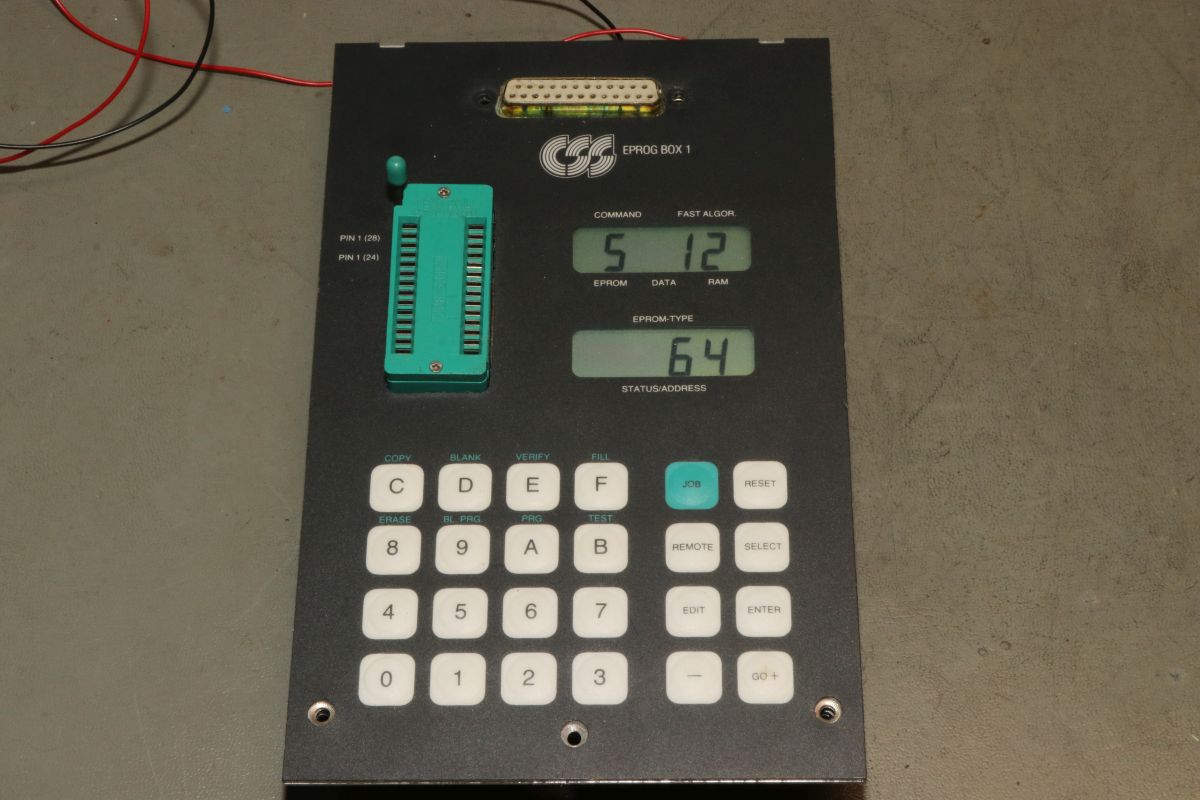

Frisch repariert kann das Wunderding zurück in's Gehäuse.
Jetzt wäre es toll, wenn ich dazu eine Beschreibung oder eine passende Software hätte. Es ist zwar einfach, über die Tastatur ein 2764 einzulesen und per Knopfdruck wieder auf einen neuen Baustein zu brennen, das hat auf Anhieb funktioniert, aber eine Bedienung über die serielle Schnittstelle wäre auch sehr praktisch. Im Internet ist absolut nichts zu finden - hat von Euch jemand Informationen zu diesem Gerät? |
