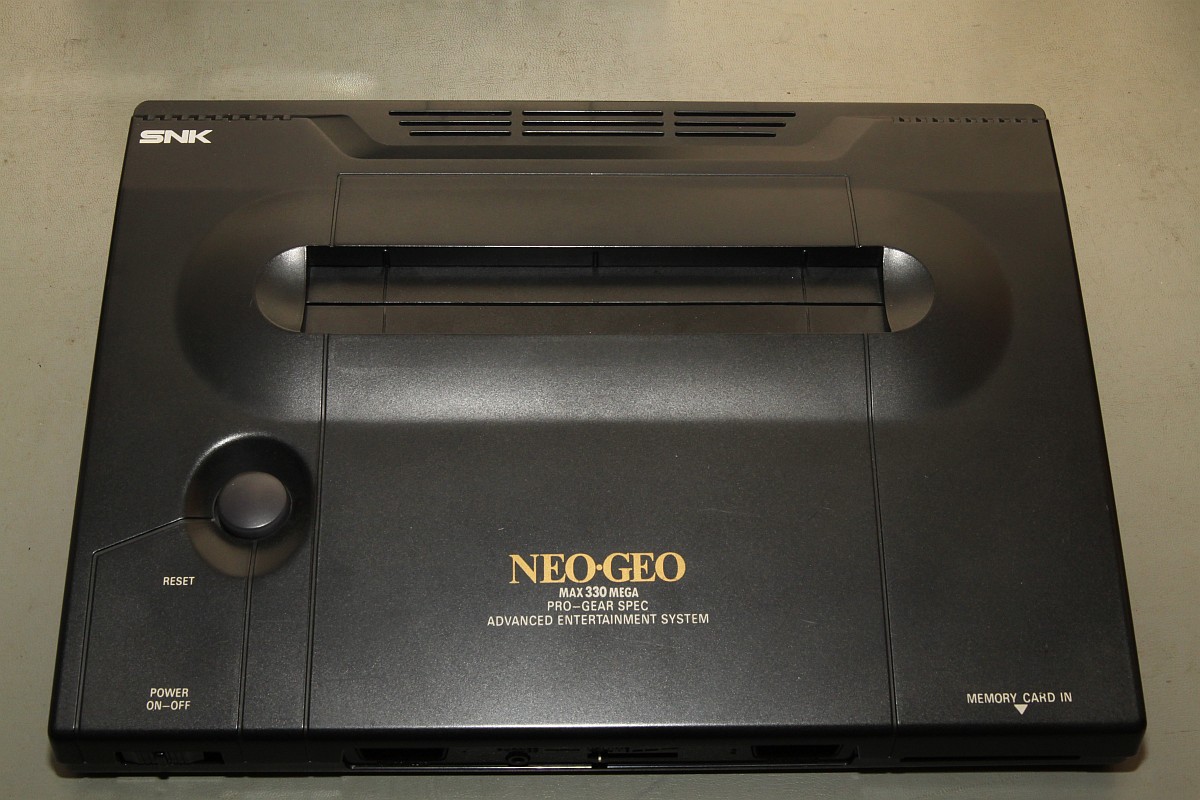

{NeoGeo AES Grafikfehler} Hübsche "Konsole" - mir leider viel zu teuer...

Das Board - wie MVS, nur viel diskreter aufgebaut... Außerdem braucht es nur 5V. Vorsicht! Der Plusanschluss ist außen am Stecker auf Verpolschutz und irgendwelche Sicherheiten gegenüber Überspannungen hat man auf den ersten Blick offensichtlich vollständig verzichtet...!

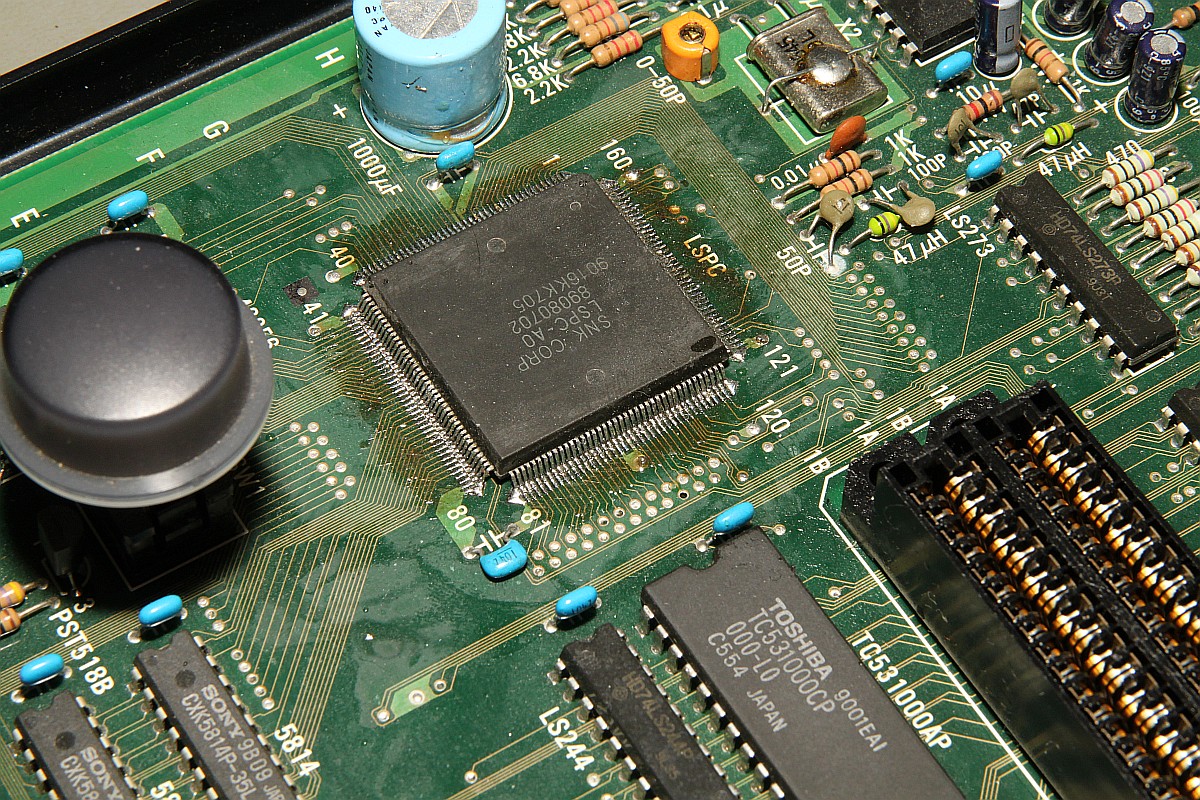

Hier hat schon wer rumgelötet...

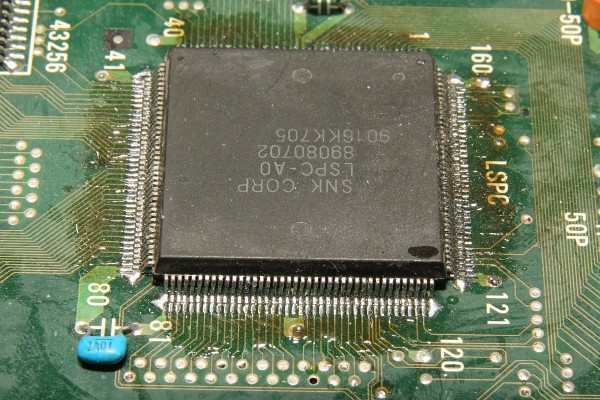

...und die Beinchen krumm gemacht:

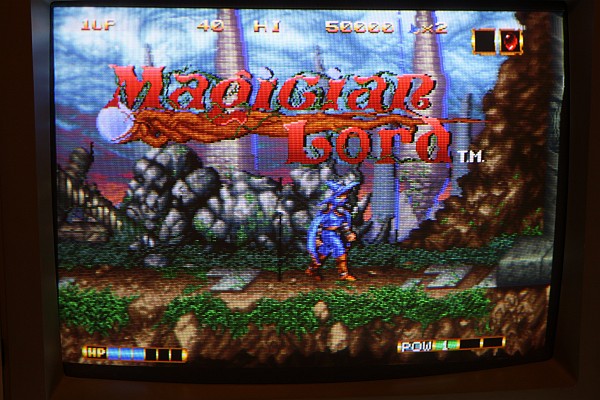

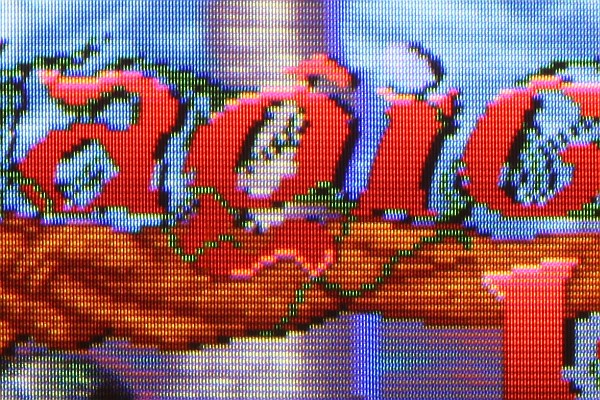

atsächlich: Grafikfehler - mal mehr, mal weniger - alles ist ein wenig Berührungsempfindlich...

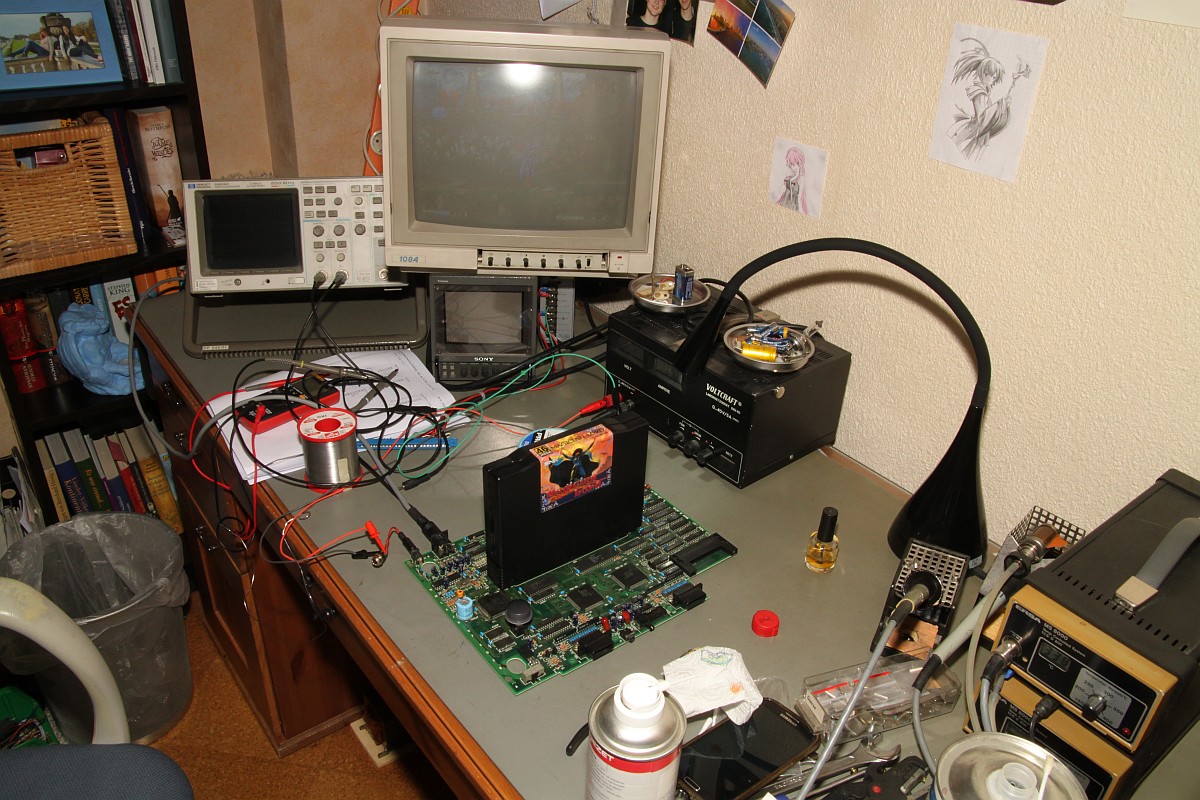

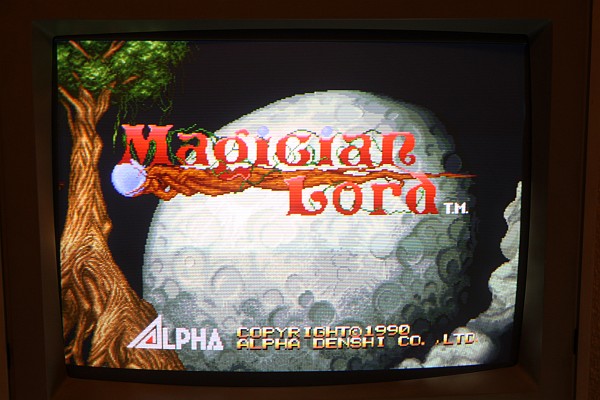

Ich reinige die Kontakte - bringt nix. Auch ein erneutes Nachlöten des Custom bringt nichts,- die Signale sehen gut aus, nur die Spannungspegel sind recht niedrig... Ich messe mal nach: das Netzteil liefert 5,0V, davon kommen am IC gerade noch 4,6V an... Ein Nachregeln der Eingangsspannung auf 5,2V beseitigt sofort alle Grafikfehler!

Offensichtlich benötigt die AES - wie manch andere Arcade-PCB eine ordentliche Portion Versorgungsspannung, um richtig zu funktionieren. Ich vermute, dass die Grafik-ROMs auf der Cartridge langsam schlapp werden, bei MVS hatte ich schon Cartridges mit defekten Grafik-ROMs... Aber egal, wenn es mit der richtigen Versorgung geht, dann gut.

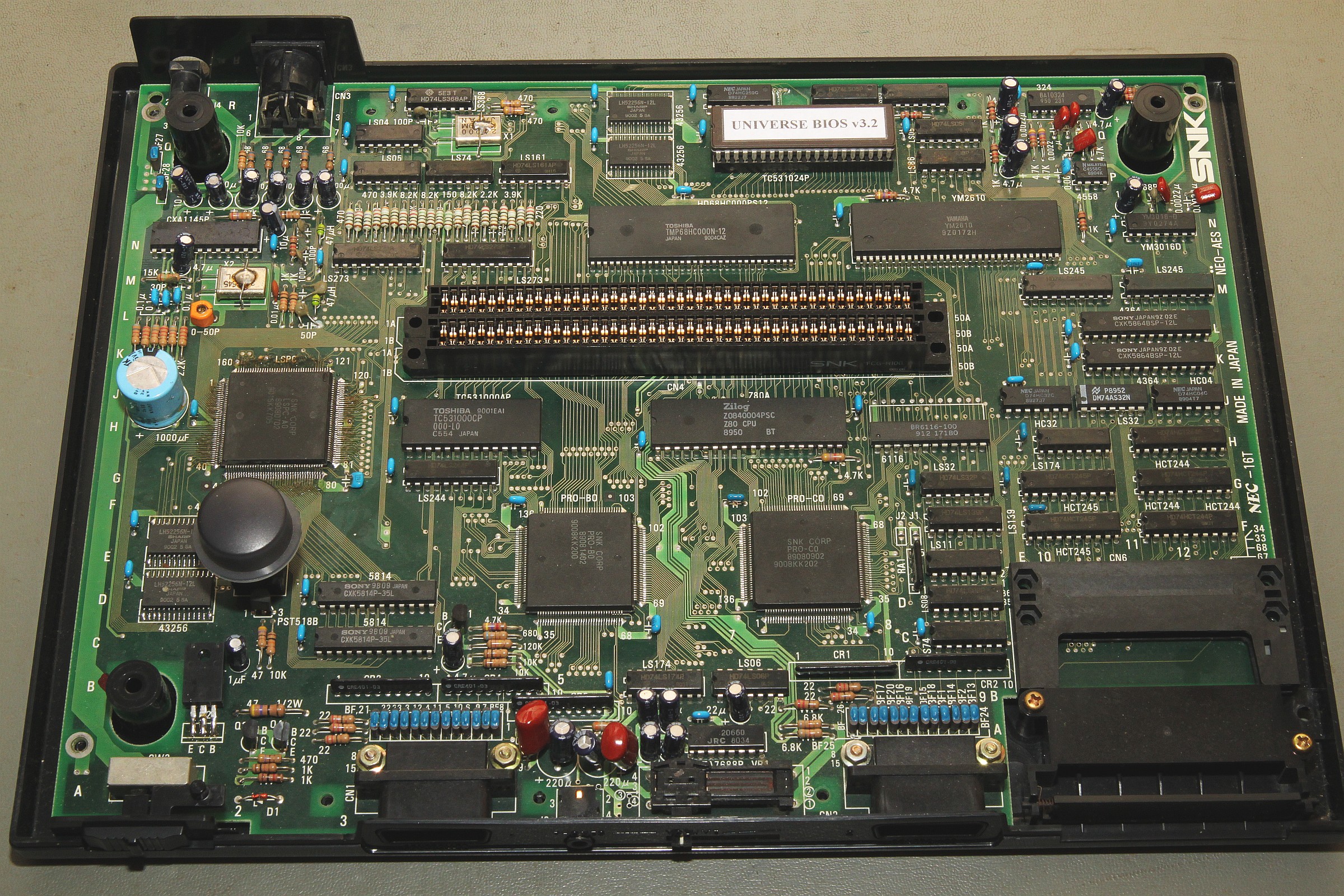

Hier noch mal die AES PCB in ihrer vollen Schönheit:
