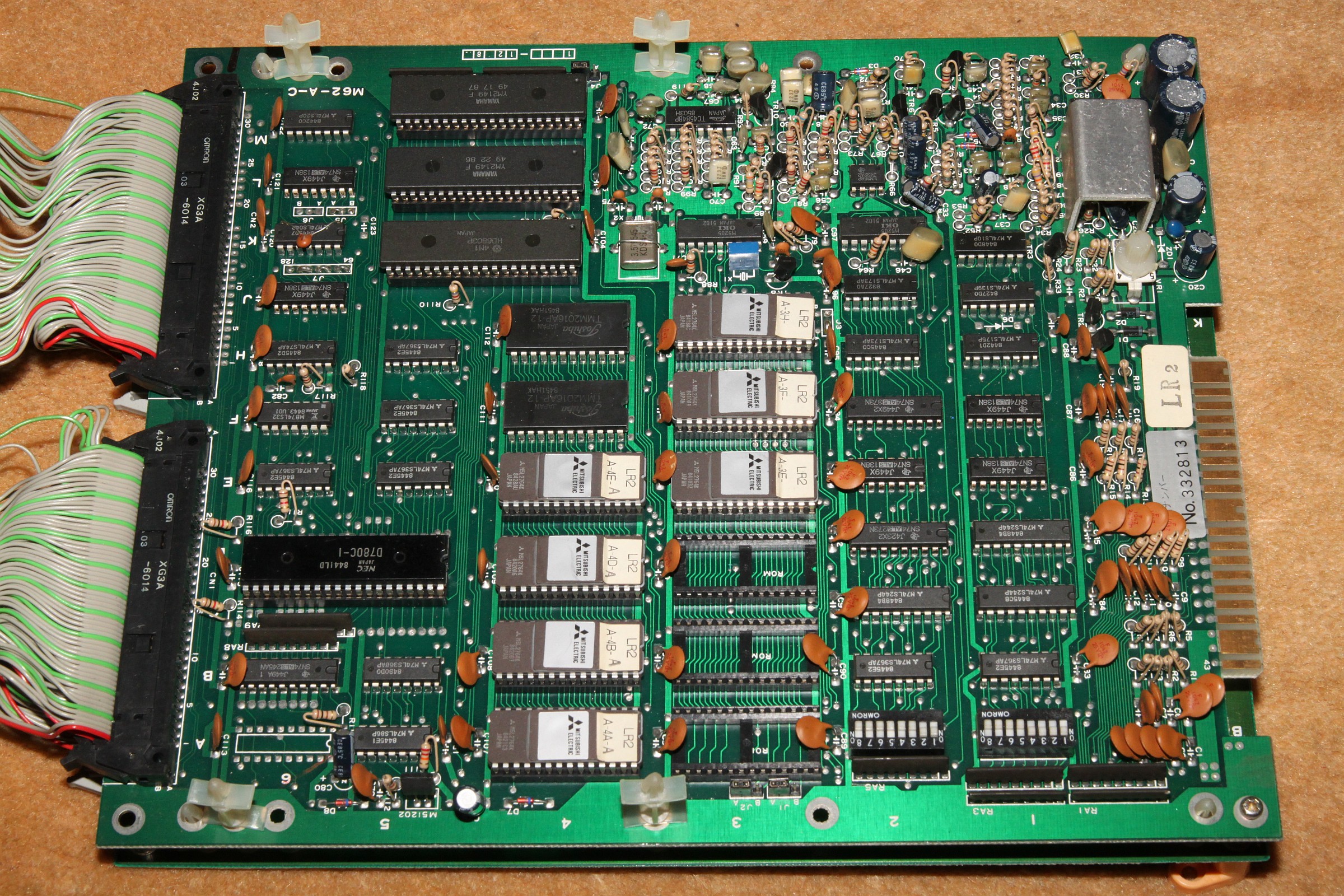

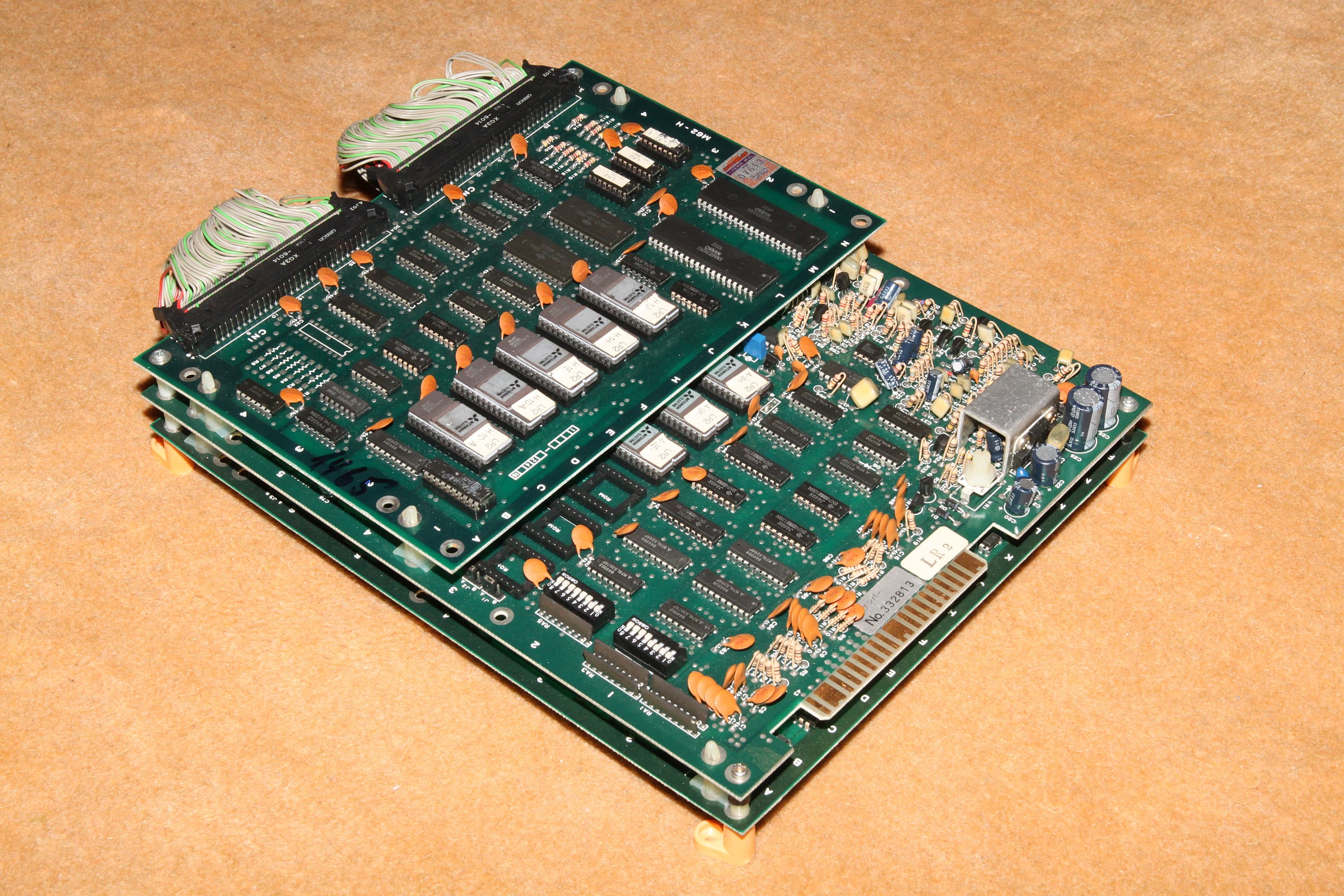

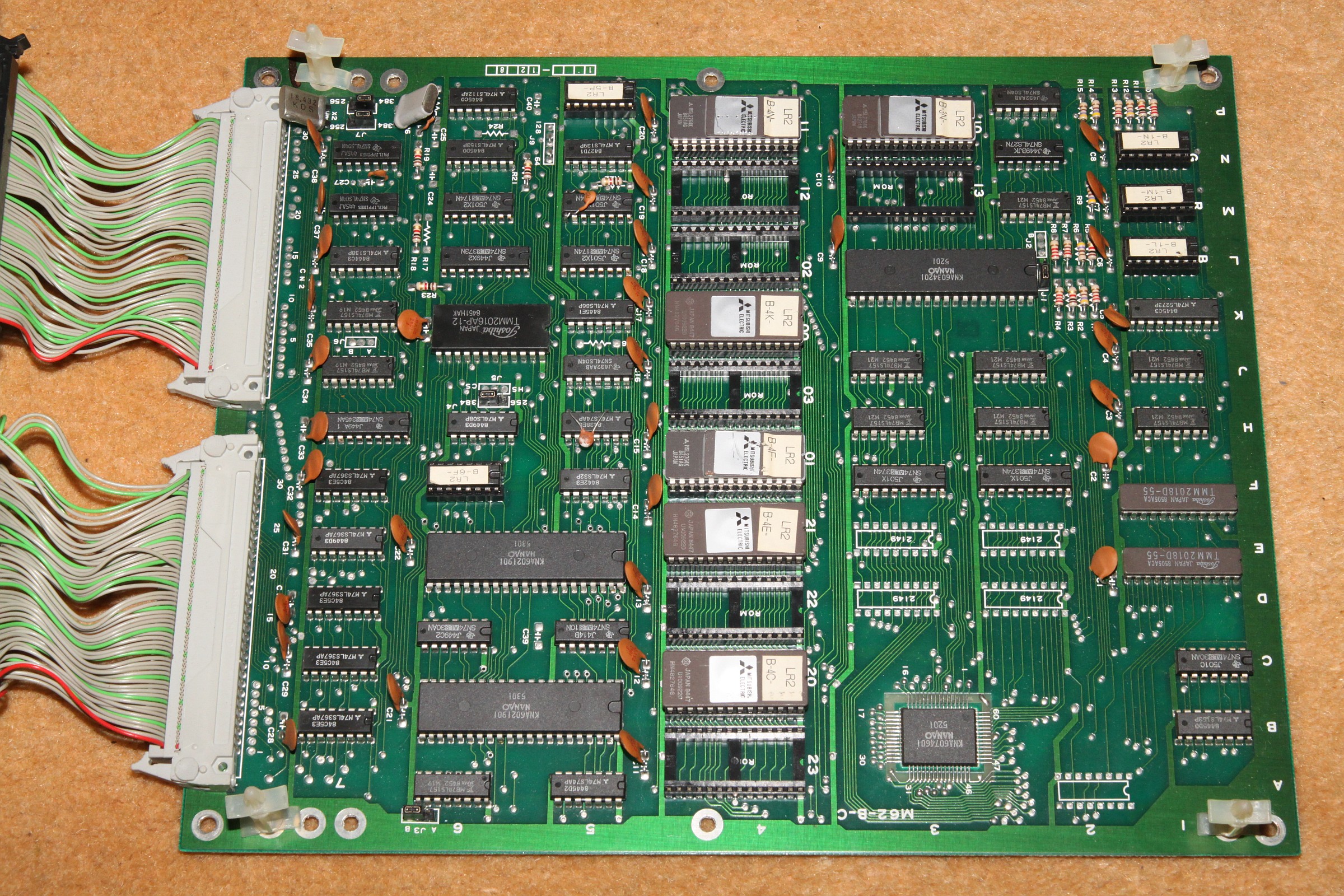

{Lode Runner} Heute: ein schönes Original: Lode Runner - sauber aufgebaute PCBs, übersichtlich, kein Schaltplan...

Lode Runner

Lode Runner

Lode Runner

Lode Runner

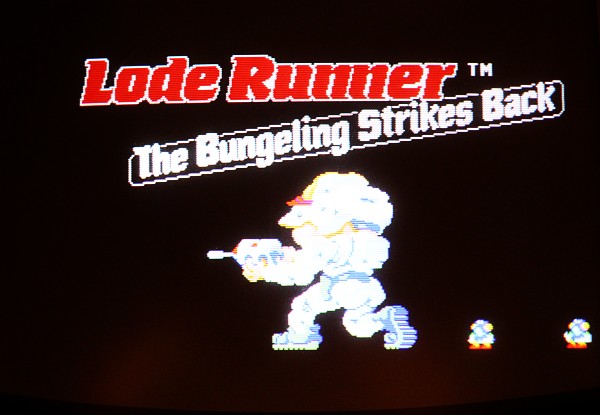

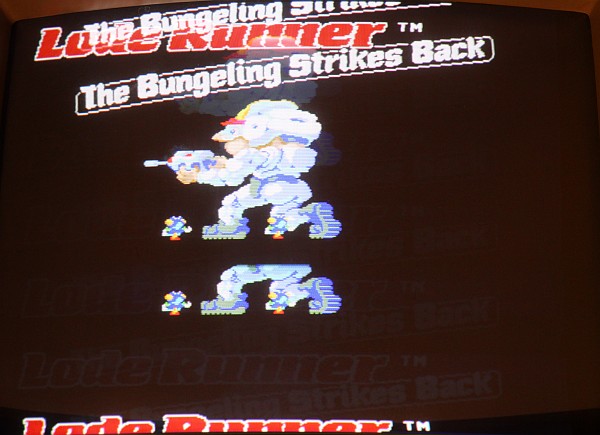

{Diagnose} Heute: ein schönes Original: Lode Runner - sauber aufgebaute PCBs, übersichtlich, kein Schaltplan...Adapter bauen, anschließen, kein stehendes Bild - auf den Fotos sieht es besser aus, als es ist...

Lode Runner

Lode Runner

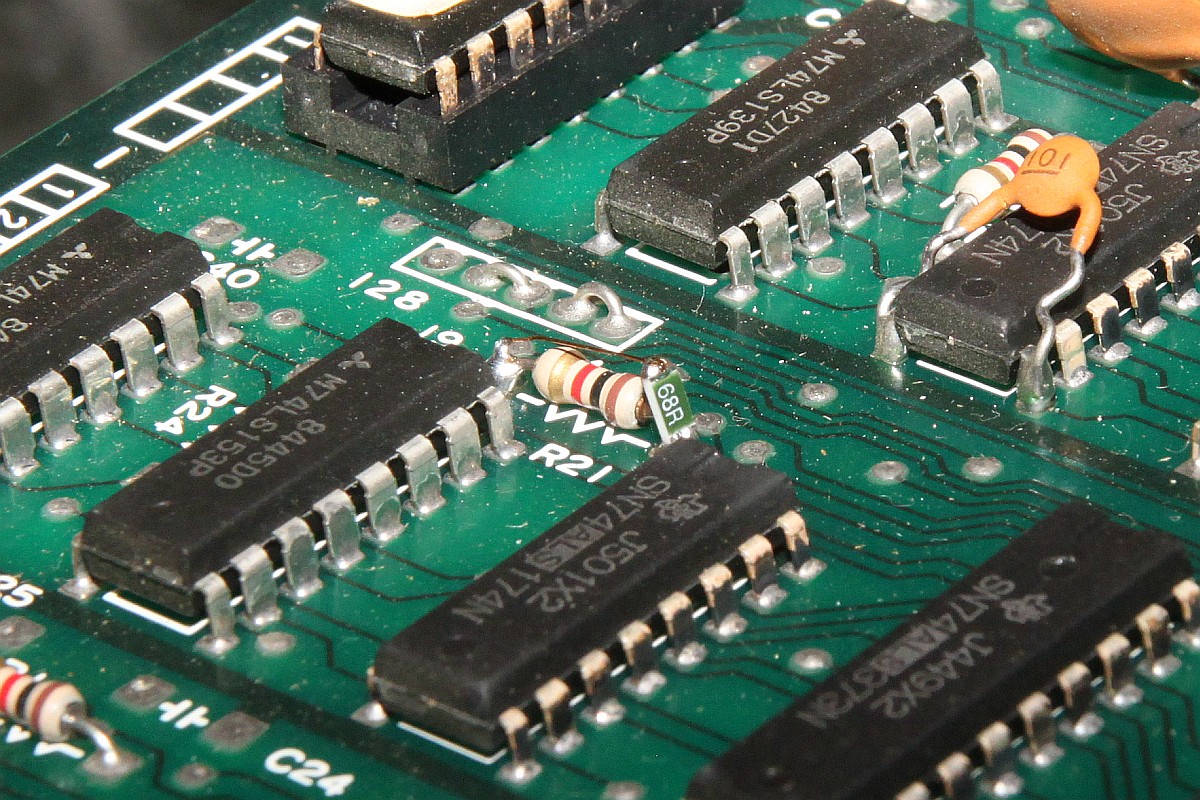

{Reparatur} Kein Sync... woran kann das liegen? Da hilft nur eine Durchgangspiepser-Orgie vom Stecker bis über drei Platinen. Composite Sync wird von einem 74LS08 zusammengbaut und über einen 1kOhm Widerstand an die Steckerleiste gegeben - bei 75 Ohm Eingangswiderstand der gängigen Monitore ist das eine suboptimale Idee - vom Signal bleibt nichts übrig! Ein Überbrücken mit 68 Ohm (ich hatte leider nur SMD da) behebt das Problem sofort:

Lode Runner

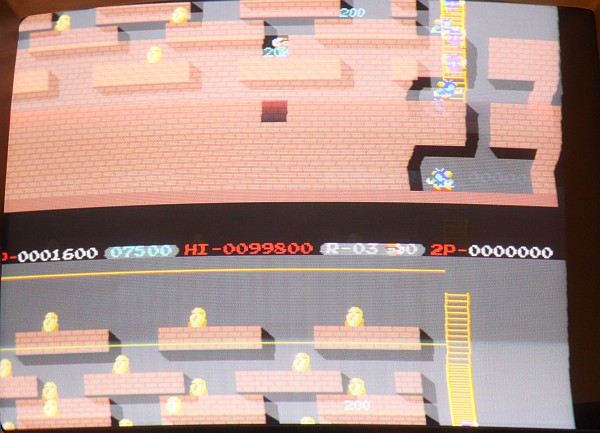

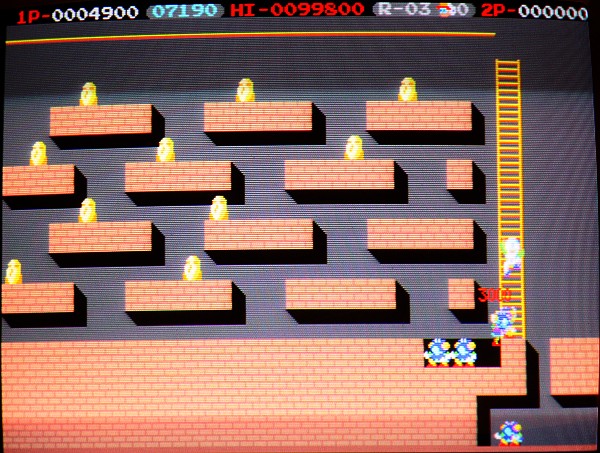

Ach, so sieht es doch schon besser aus - das Spiel ist echt gut gemacht. Ich spielte es damals gerne auf dem Apple ][...

Lode Runner

Lode Runner

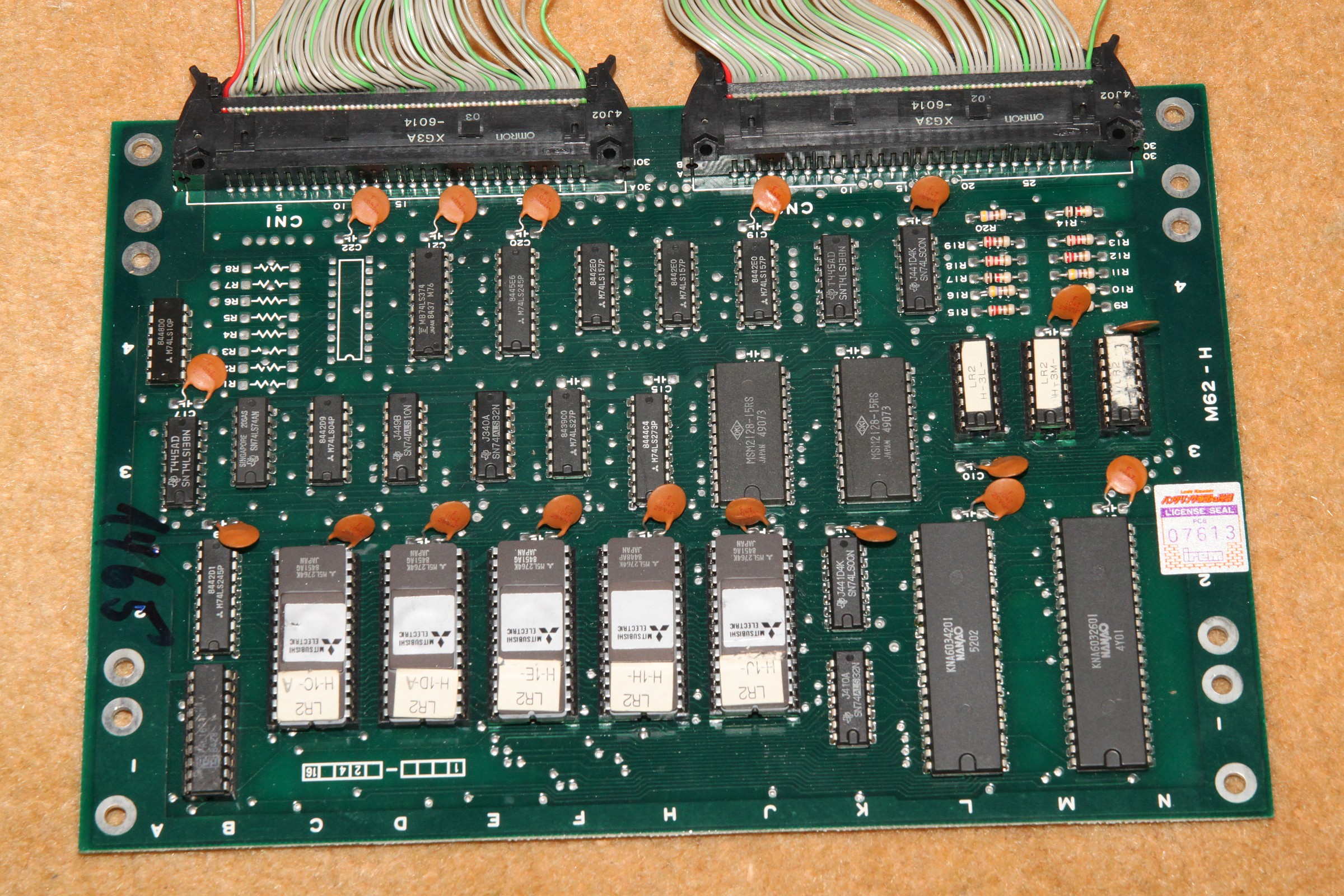

Auf der untersten PCB sind die Kandidaten: der obere Kreis zeigt den 1KOhm Widerstand, der untere Kreis den 74LS08, der das Composite Sync generiert:

Lode Runner
