01.04.2025

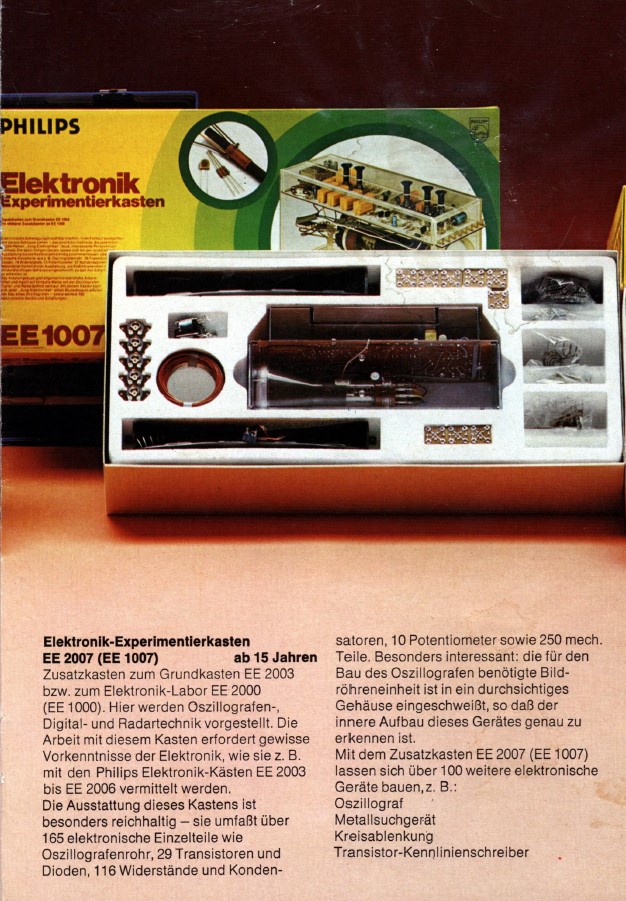

{Philips EE 1007 - der Kasten mit der Röhre...} 1976 - vermutlich erinnert sich fast jeder, der nur annähernd an Elektronik interessiert war, an diesen Experimentierkasten:

Philips EE 1007

Schön, spannend, teuer und für das damalige Budget völlig unerreichbar. Ich erinnere mich daran, dass der Kasten im Schaufenster des örtlichen Elektronikladens stand und mich täglich an meine vermeintliche Armut erinnerte. Nun ist mir Dank einer freundlichen Spende zumindest die Röhreneinheit ohne Gehäuse zugelaufen - vielen herzlichen Dank dafür an Ralf!

Philips EE 1007

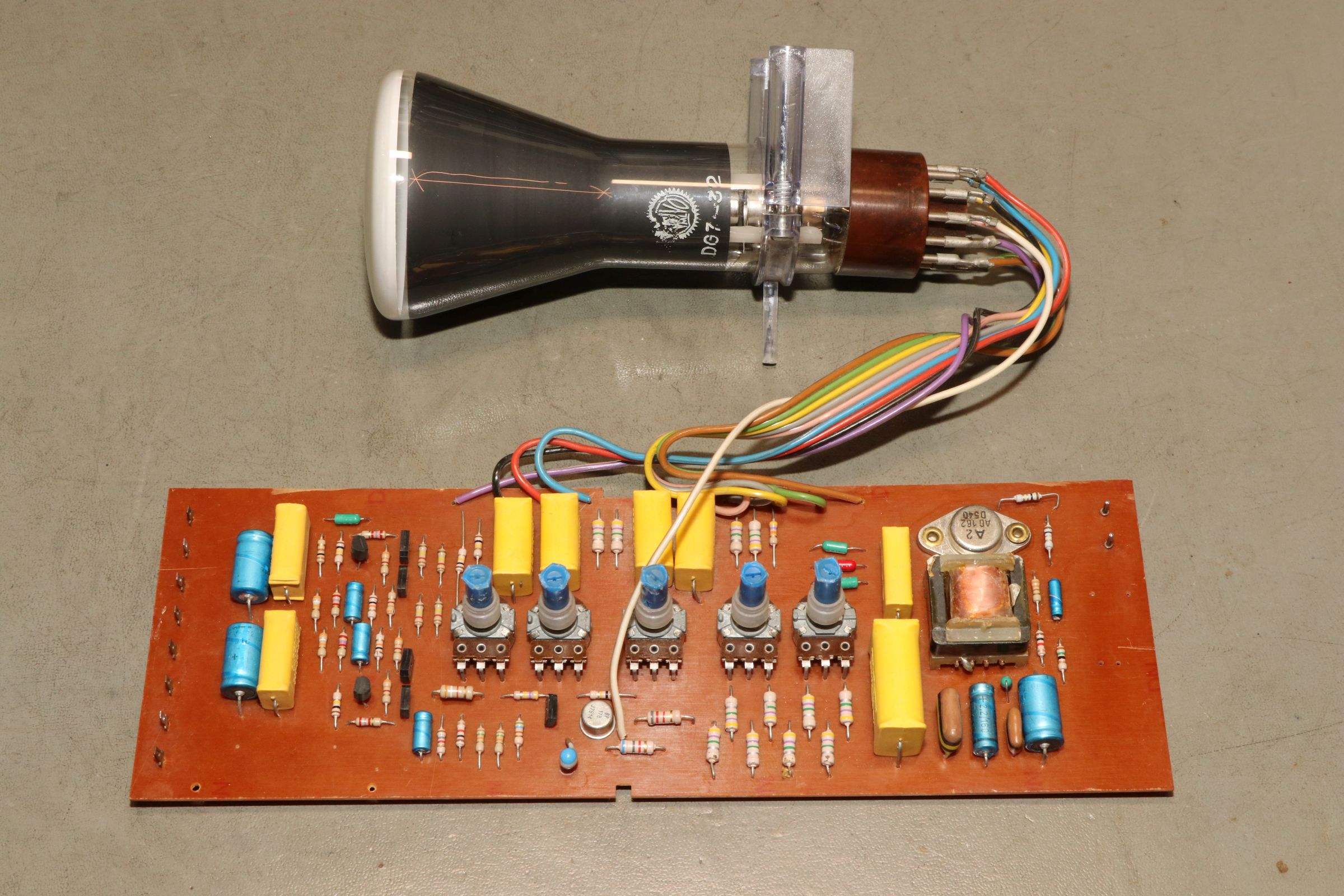

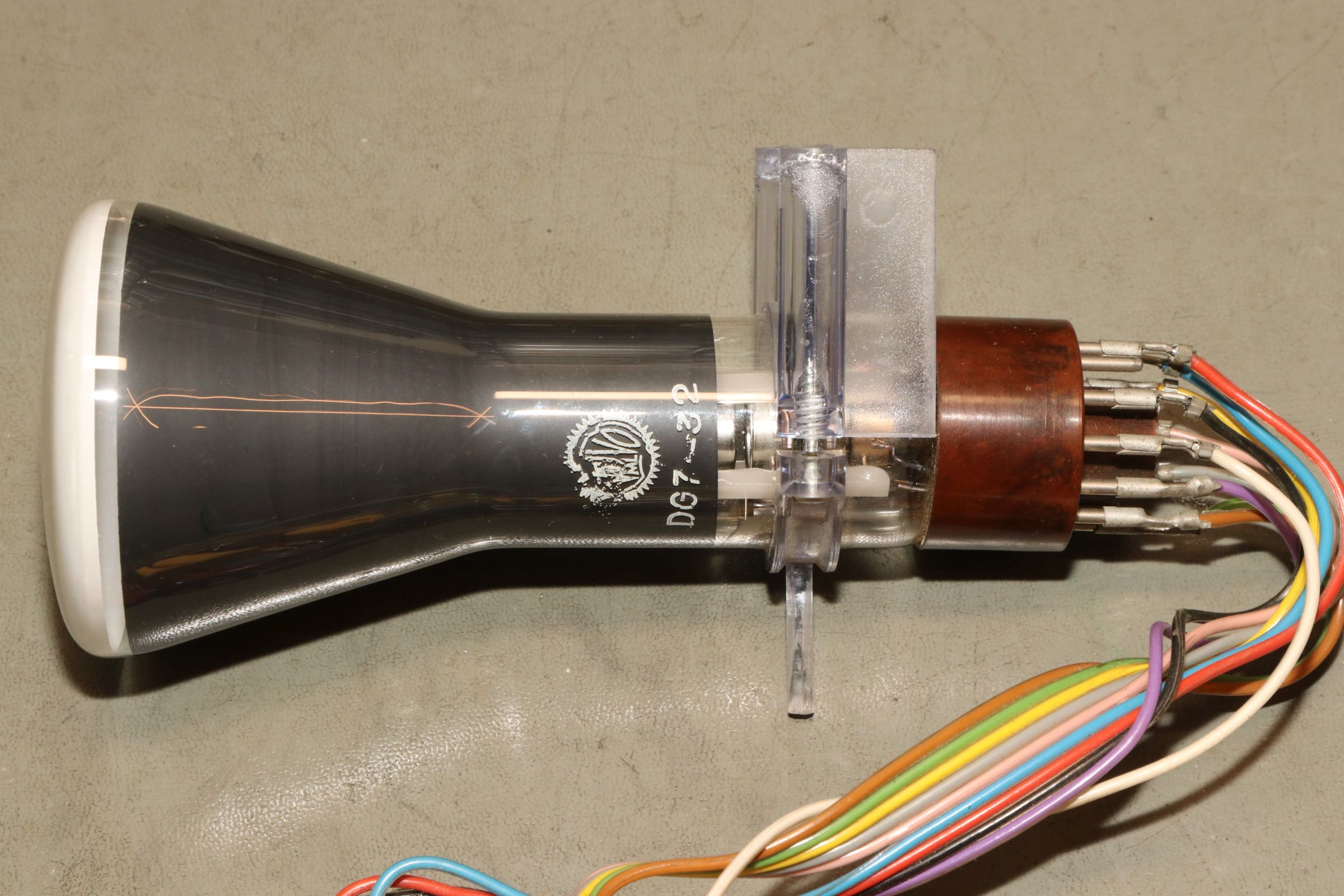

Die Röhre ist eine Valvo DG7-32. Grün, 7 cm Diagonale und vielfach in alten Hameg-Oszis verbaut.

Philips EE 1007

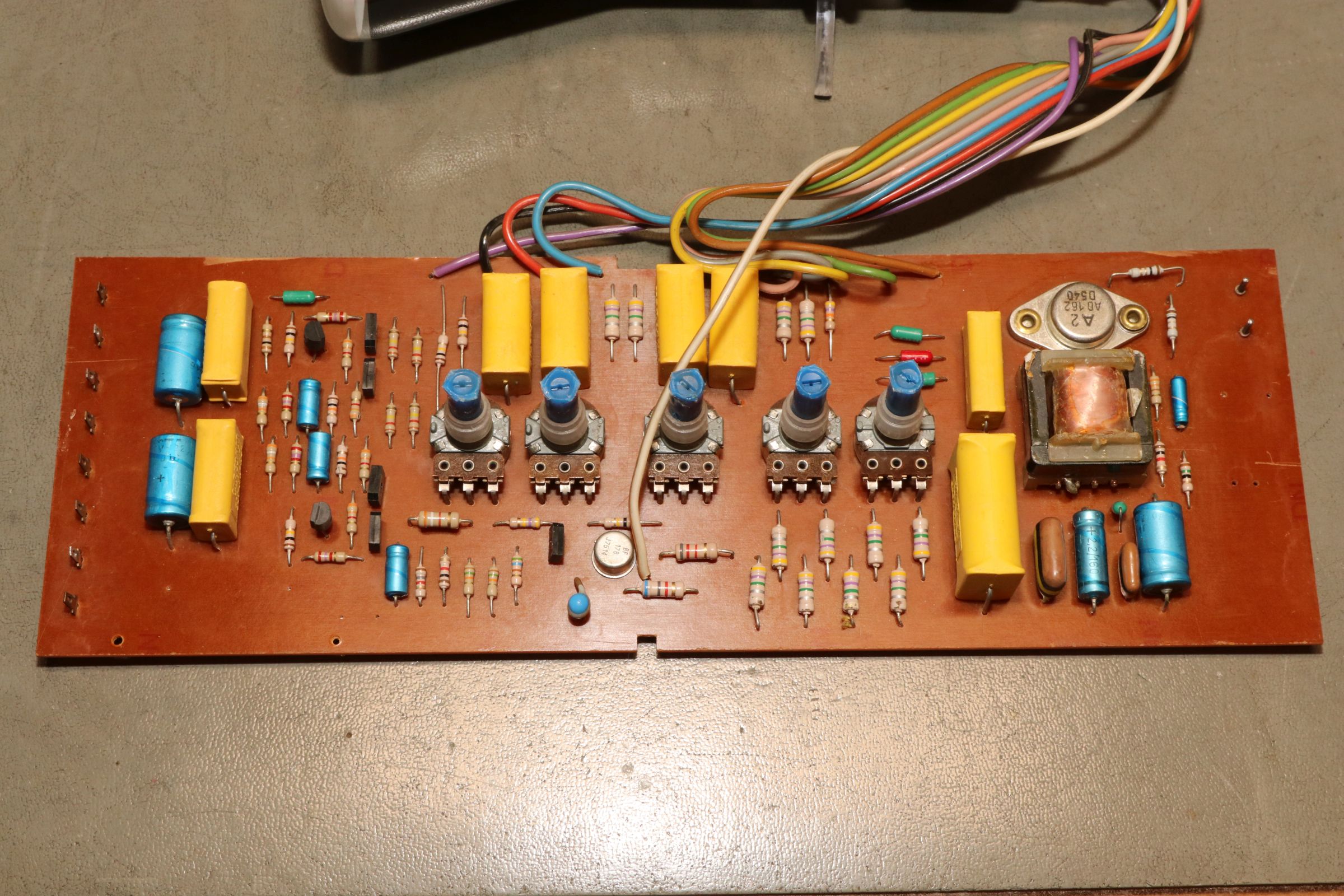

Auf der Hauptplatine werden alle nötigen Spannungen bis hin zu 800V aus 12V erzeugt - da ist nicht wirklich viel drauf.

Philips EE 1007

Die Anschlüsse sind Philips-gerecht mit Federklemmen ausgestattet. Die Federn fehlen hier allerdings

Philips EE 1007

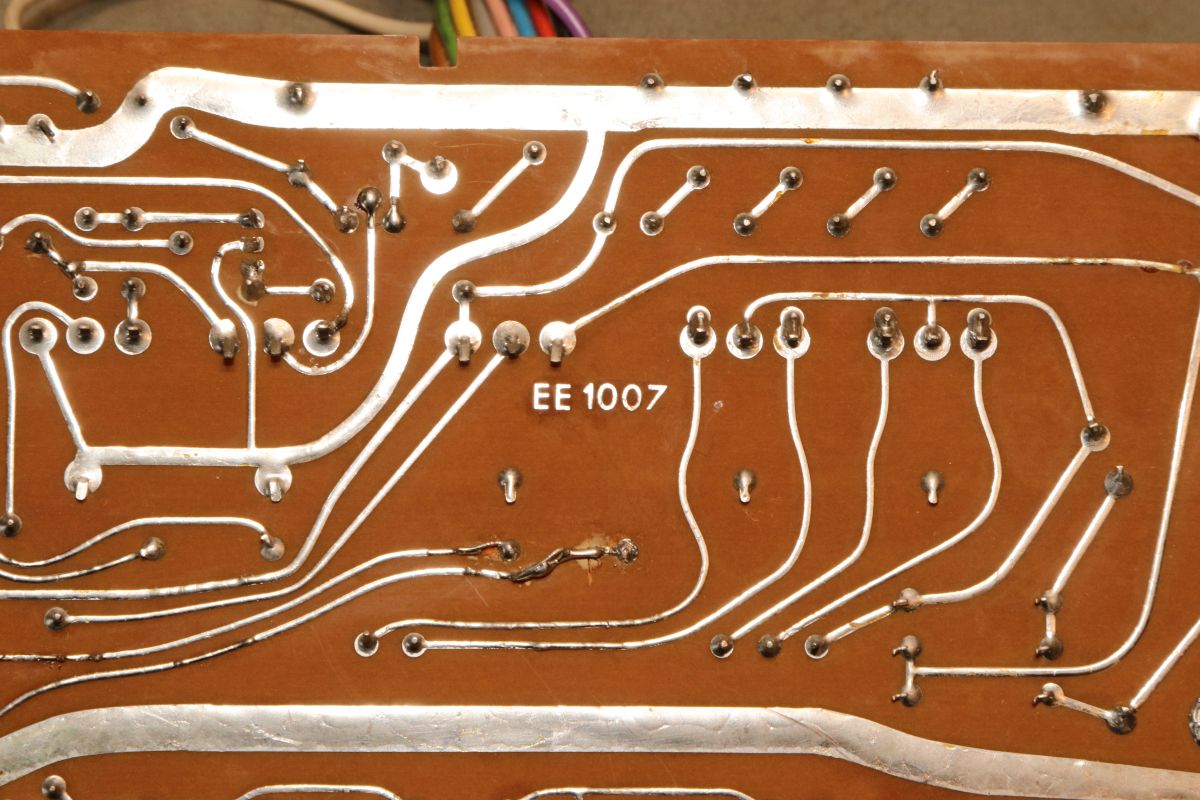

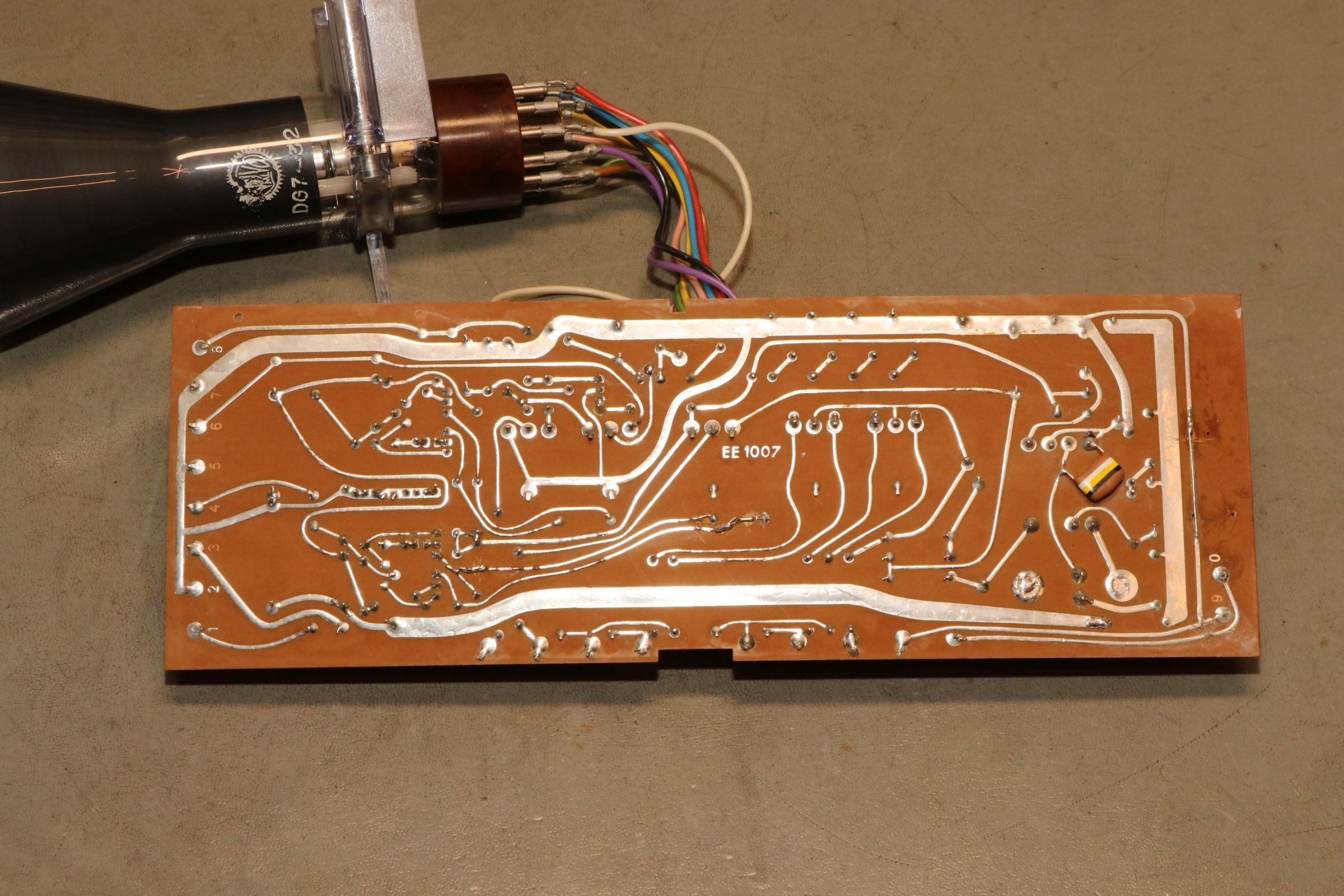

Das einseitige Platinenlayout ist auch überschaubar. Im Original ist diese Bildröhreneinheit in ein transparentes Plexiglasgehäuse eingebaut, 800V sind für ein Kinderspielzeug halt doch nicht ganz ungefährlich. Für mein Exponat muss ich mir dafür noch etwas ausdenken!

Philips EE 1007

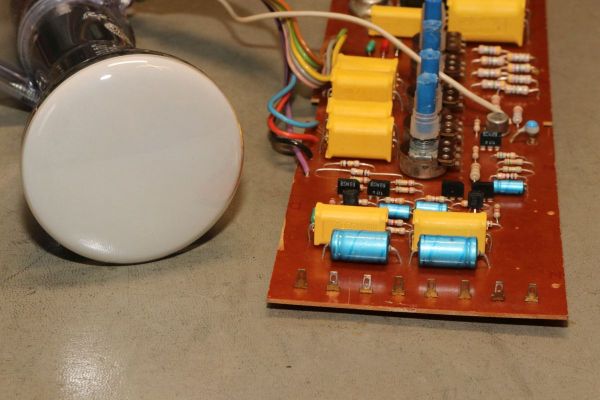

EE 1007 - der Nachfolgekasten EE 2007 war nicht wirklich groß anders aufgebaut.

Philips EE 1007

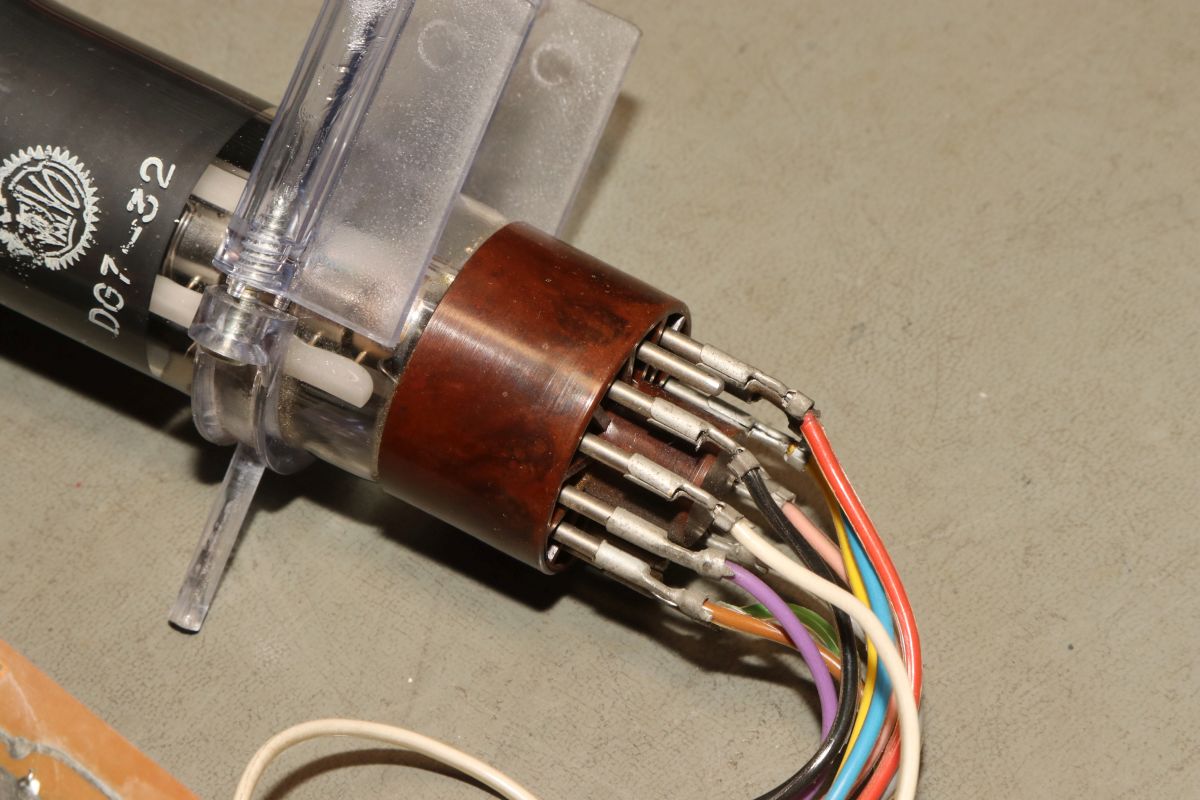

Die Bildröhrenkontaktierung wirkt recht rustikal.

Philips EE 1007

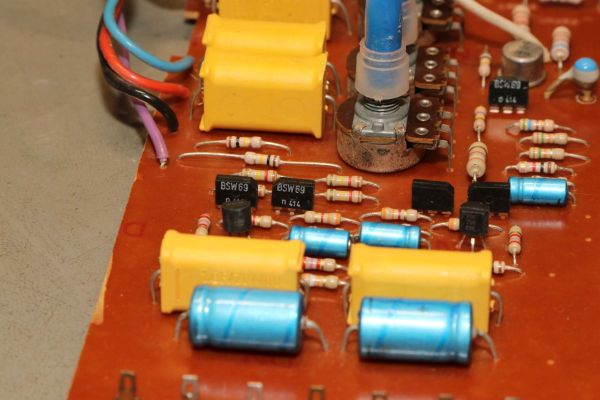

Ob die Transistoren bei ihren Parameterabweichungen auch unter der 5%-Hürde bleiben? ;-)

Philips EE 1007

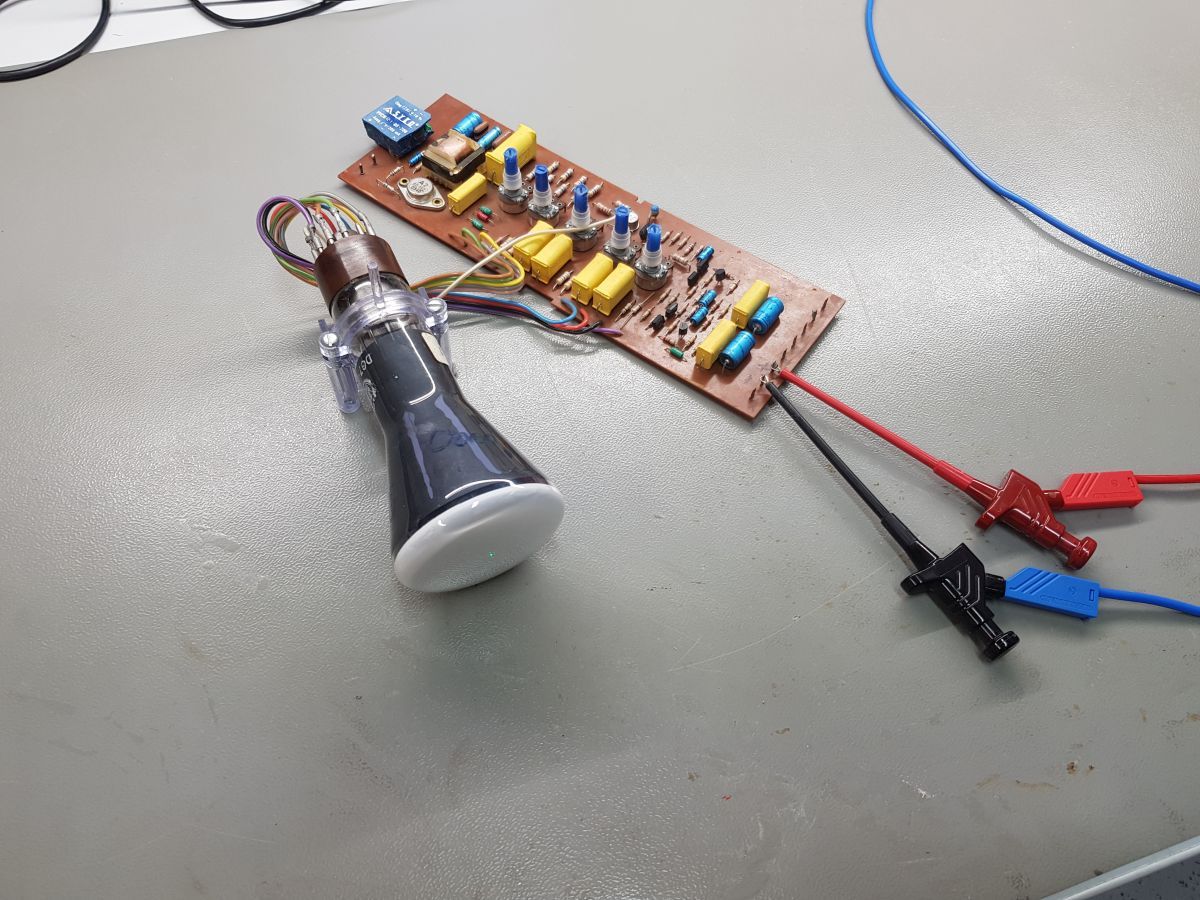

Die Fotos bisher haben das geputzte und restaurierte Exponat gezeigt - das Spenderstück war noch mit einem DC/DC-Wandler für die Heizspannung ausgestattet und somit "out of the box" funktionsbereit. Das musste ich natürlich auch gleich mal testen:

Philips EE 1007

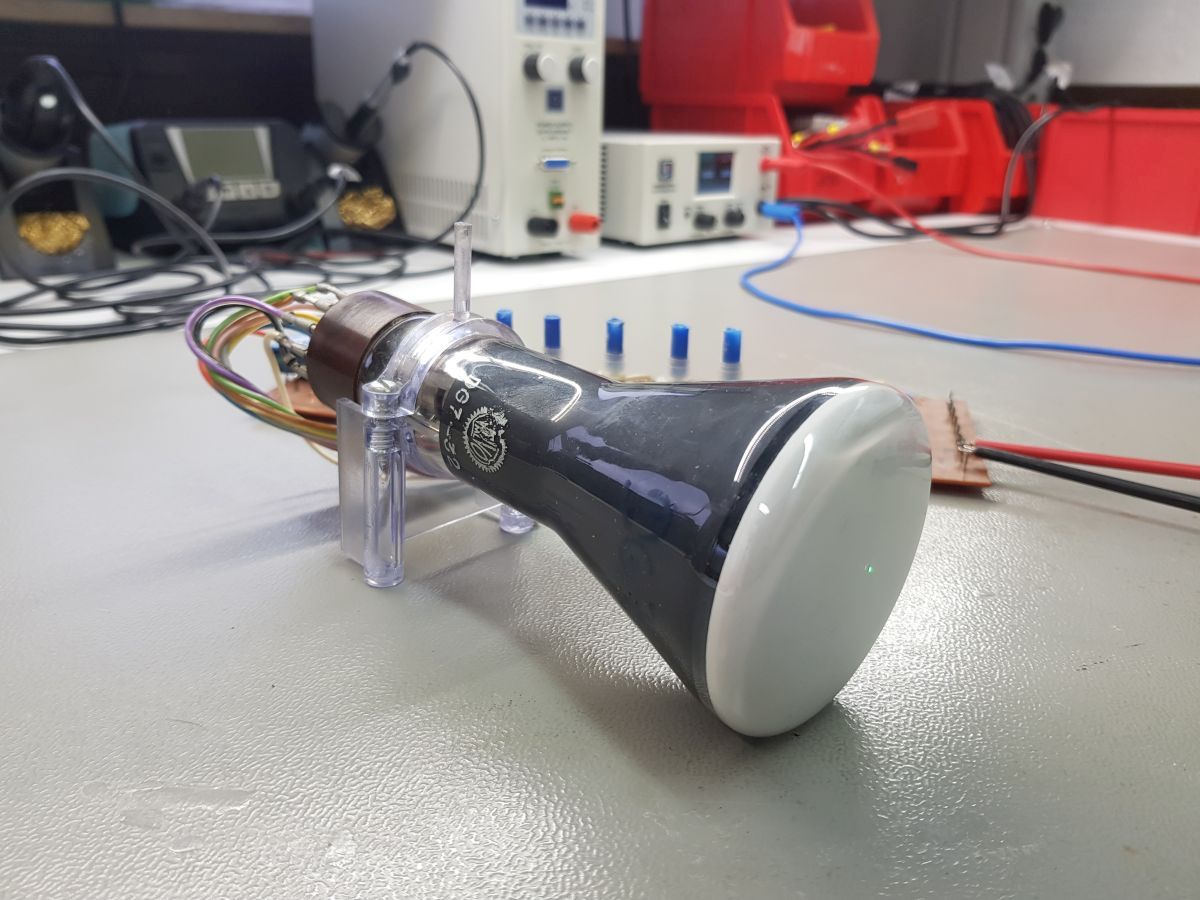

Auf den Punkt gebracht:

Philips EE 1007

Und damit diese Röhre nicht ungenutzt bleibt, habe ich mir mal die Basiskästen EE 1003, 1004 und 1005 zugelegt. Aber das wird eine andere Geschichte!

05.04.2025

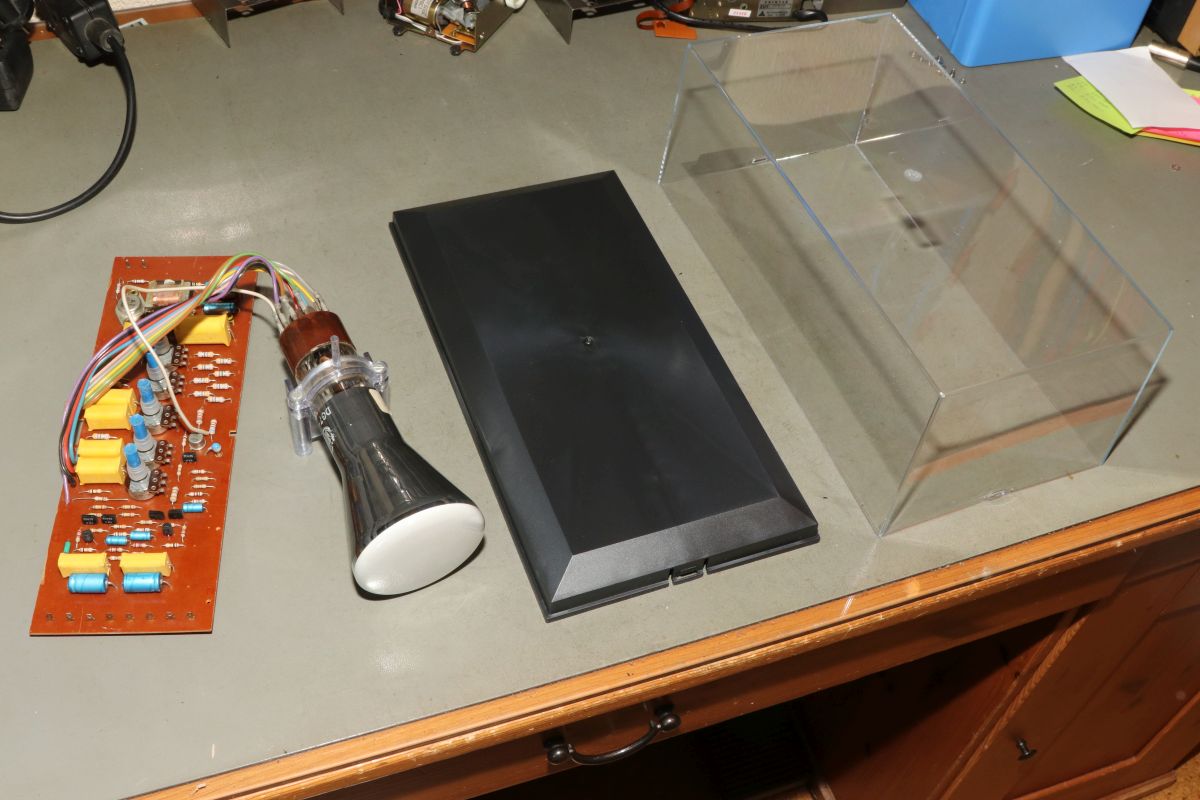

{Alles im Kasten...} Bei diversen Anbietern im Netz gibt es für 16 Euro eine "PT37EUR8 Universell Sammlervitrine Acryl 300 mm x 155 mm x 115 mm" - ein super Tip aus einem Experimentierkastenforum, wenn man nicht selber mit Acrylglasscheiben rumfuhrwerken möchte!

Philips EE 1007

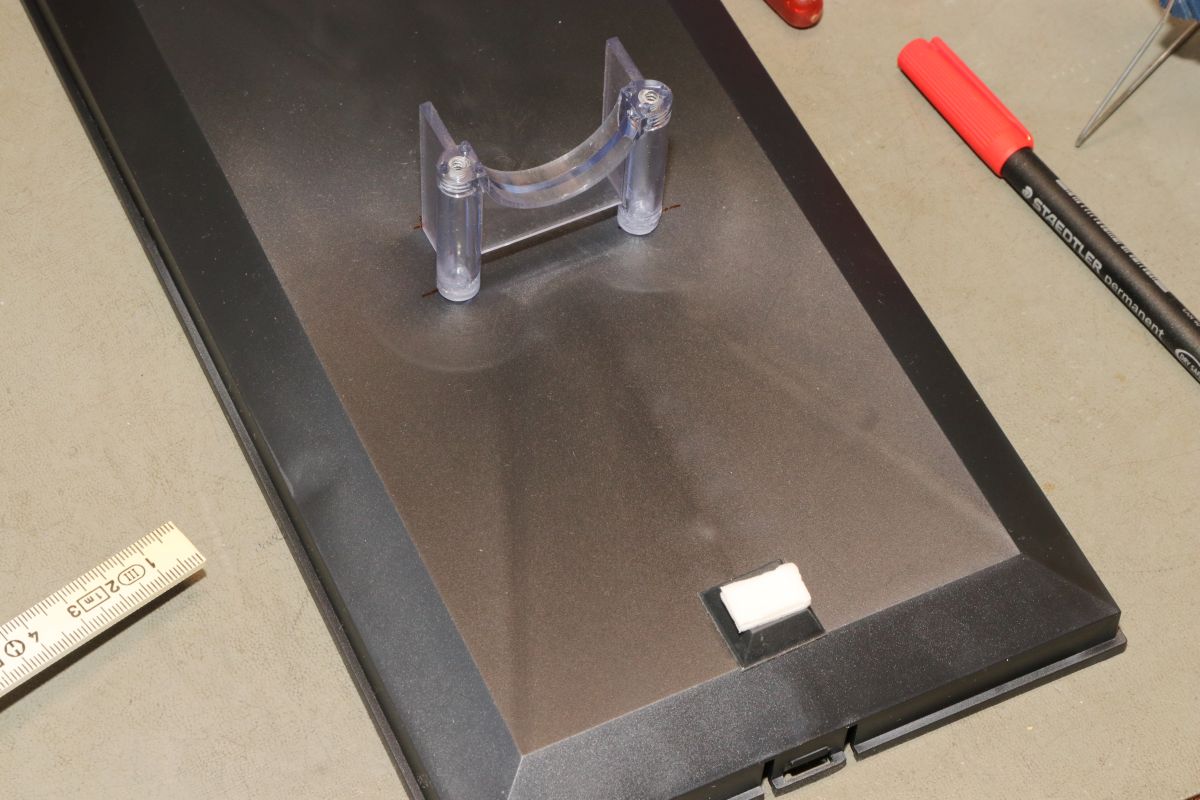

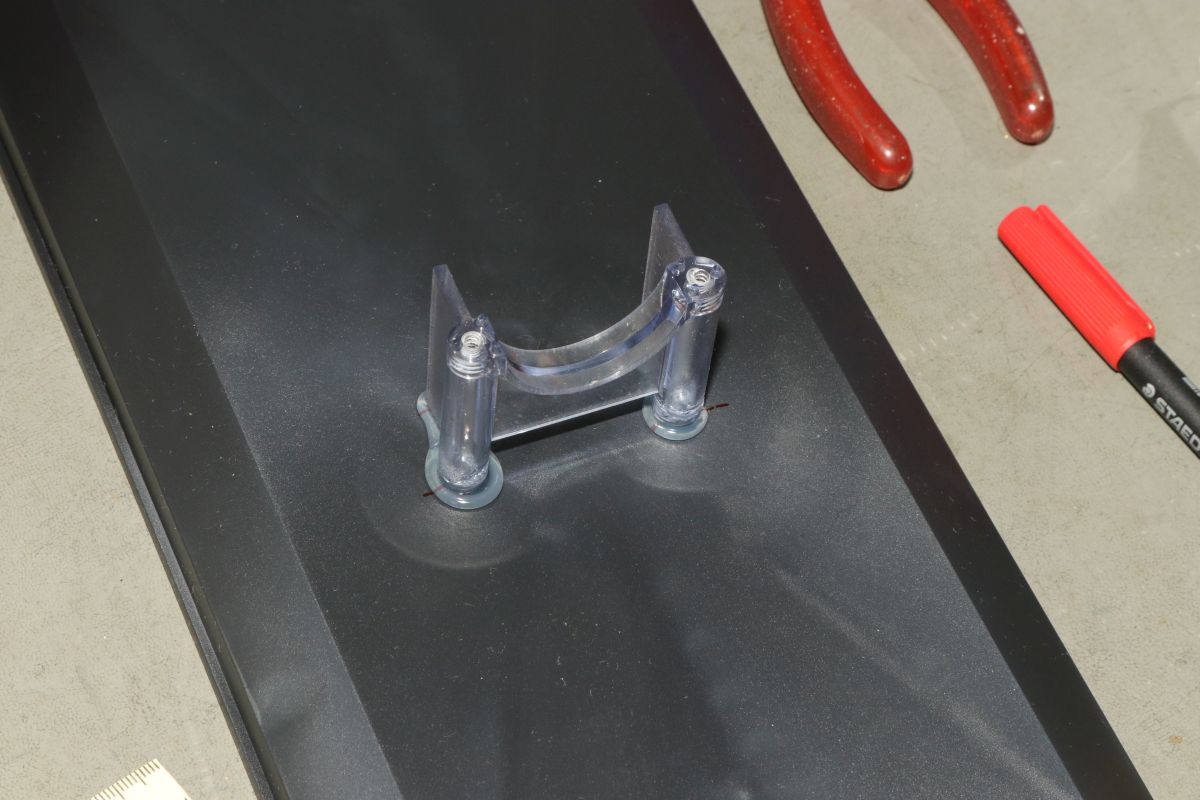

Für Modellautos vorgesehen, passt auch die Röhre prima hinein - fast wie dafür gemacht! Wenn man den Röhrenhalter noch besitzt, dann ist das super, ansonsten muss man improvisieren. Die vordere Stütze ist ein Gummigehäusefuß mit Spiegelklebeband.

Philips EE 1007

An dieser Stelle ist Heißkleber eine gute Wahl, ebenso ginge aber auch Silikon oder Epoxykleber, da dauert das Abbinden nur länger...

Philips EE 1007

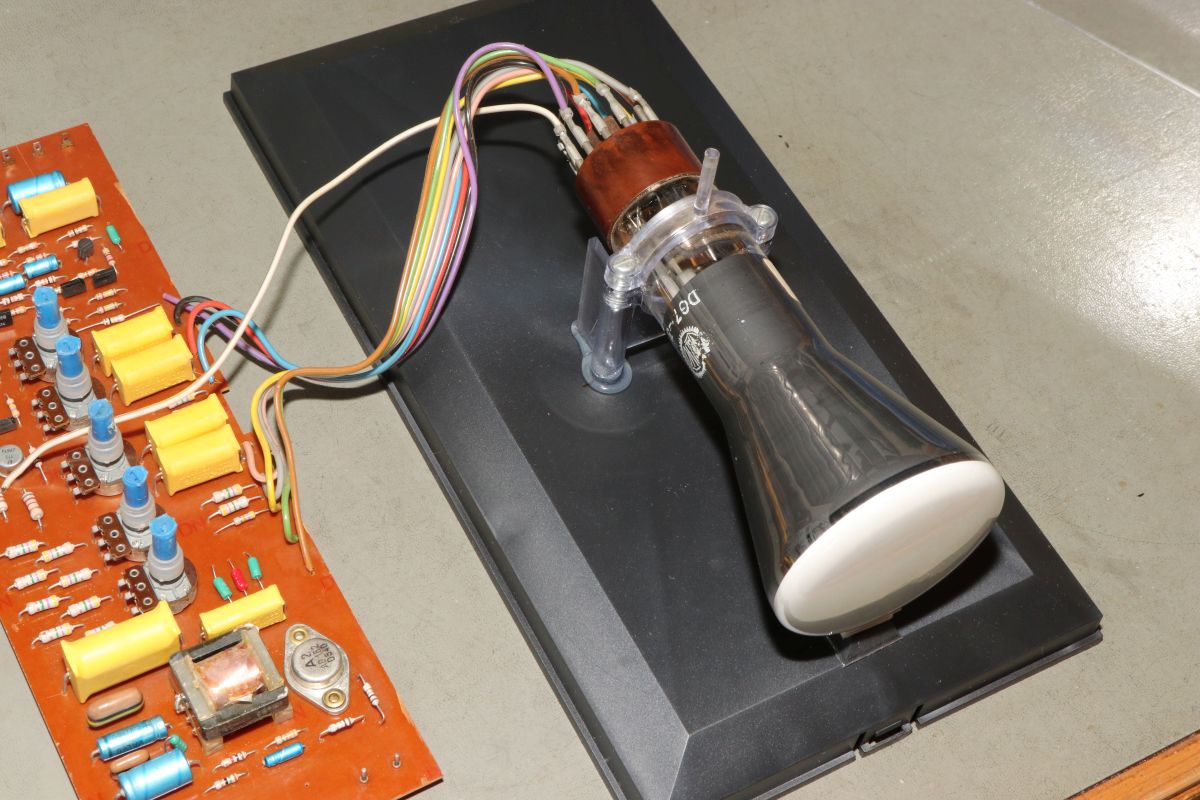

die Röhre passt...

Philips EE 1007

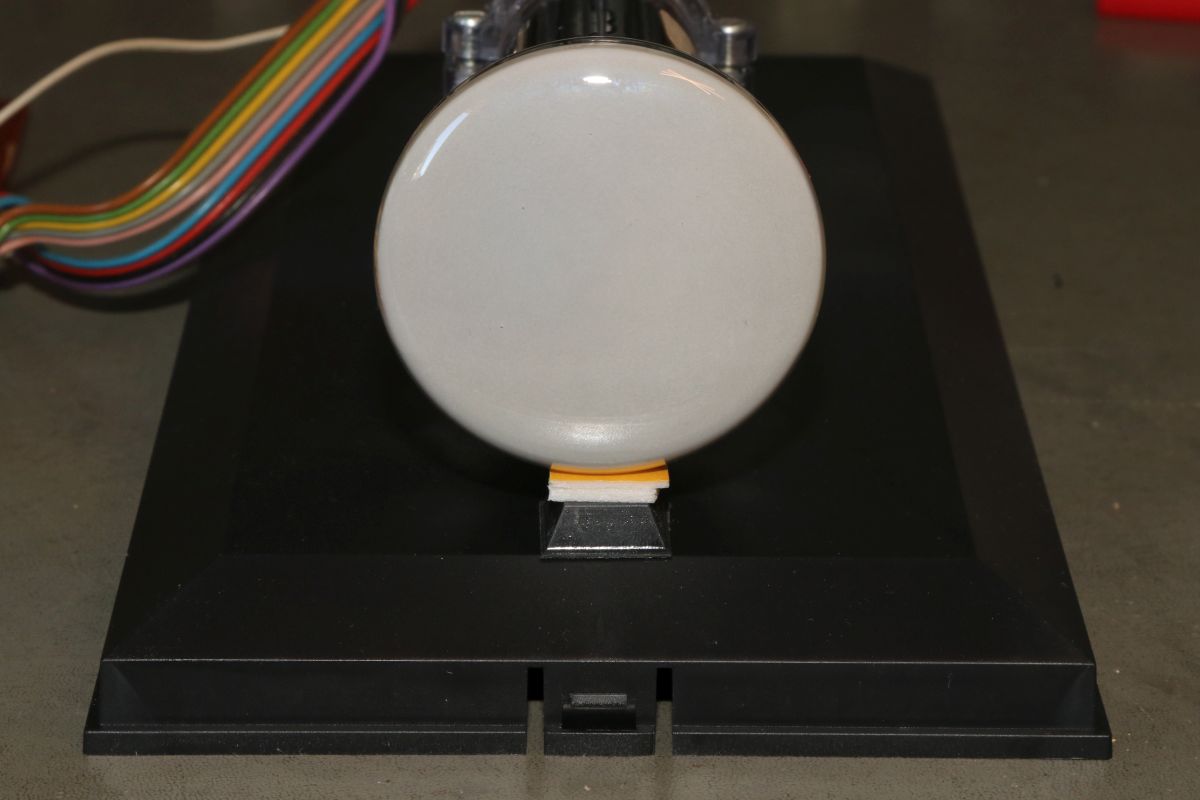

Man kann sie vorne verkleben oder einfach erstmal nur auflegen...

Philips EE 1007

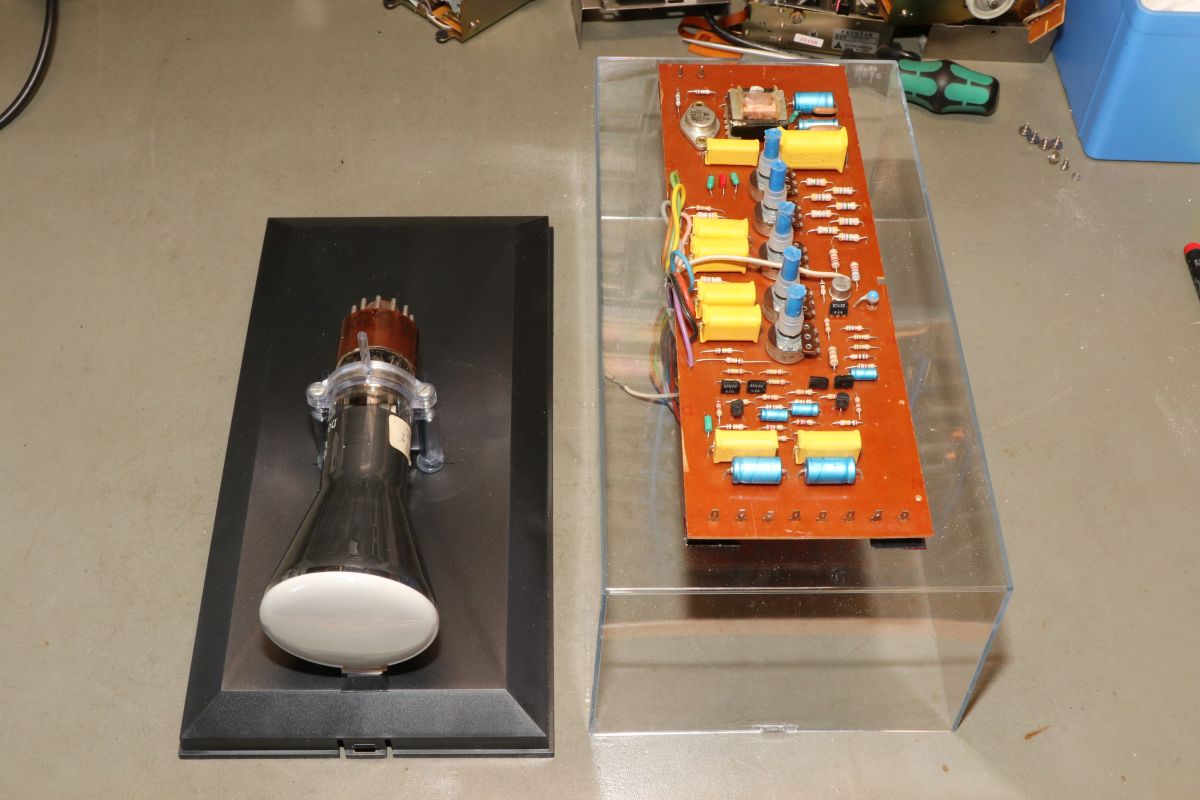

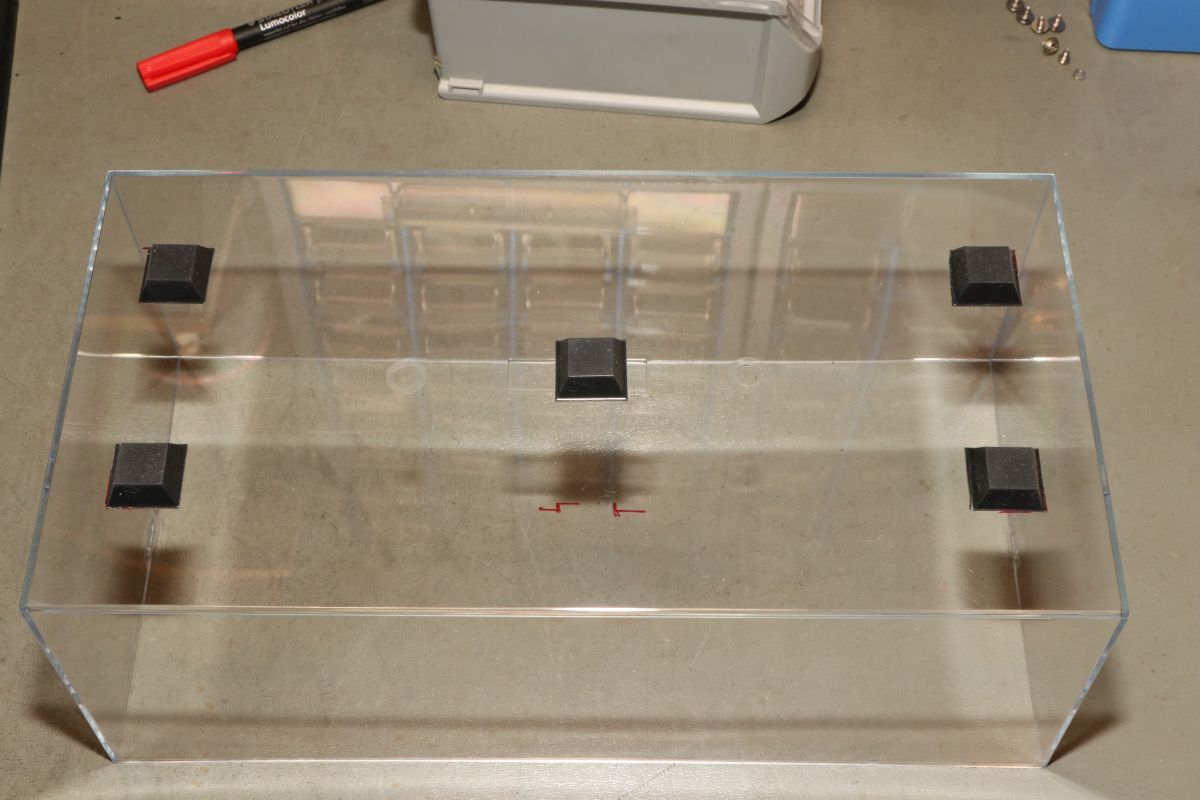

Jetzt zum Vitrinendeckel: ich verzichte auf einen Berührschutz (bin ja schon groß...) und montiere die Platine auf den Deckel. Auch hier helfen Gummigehäusefüße und Spiegelklebeband.

Philips EE 1007

Für die Kabel muss man einen Schlitz in den Gehäusedeckel feilen. Die Herausforderung liegt nicht im Schlitz, sondern, darin, den Rest des Gehäuses nicht zu verkratzen... Ich habe leider etwas versagt...

Philips EE 1007

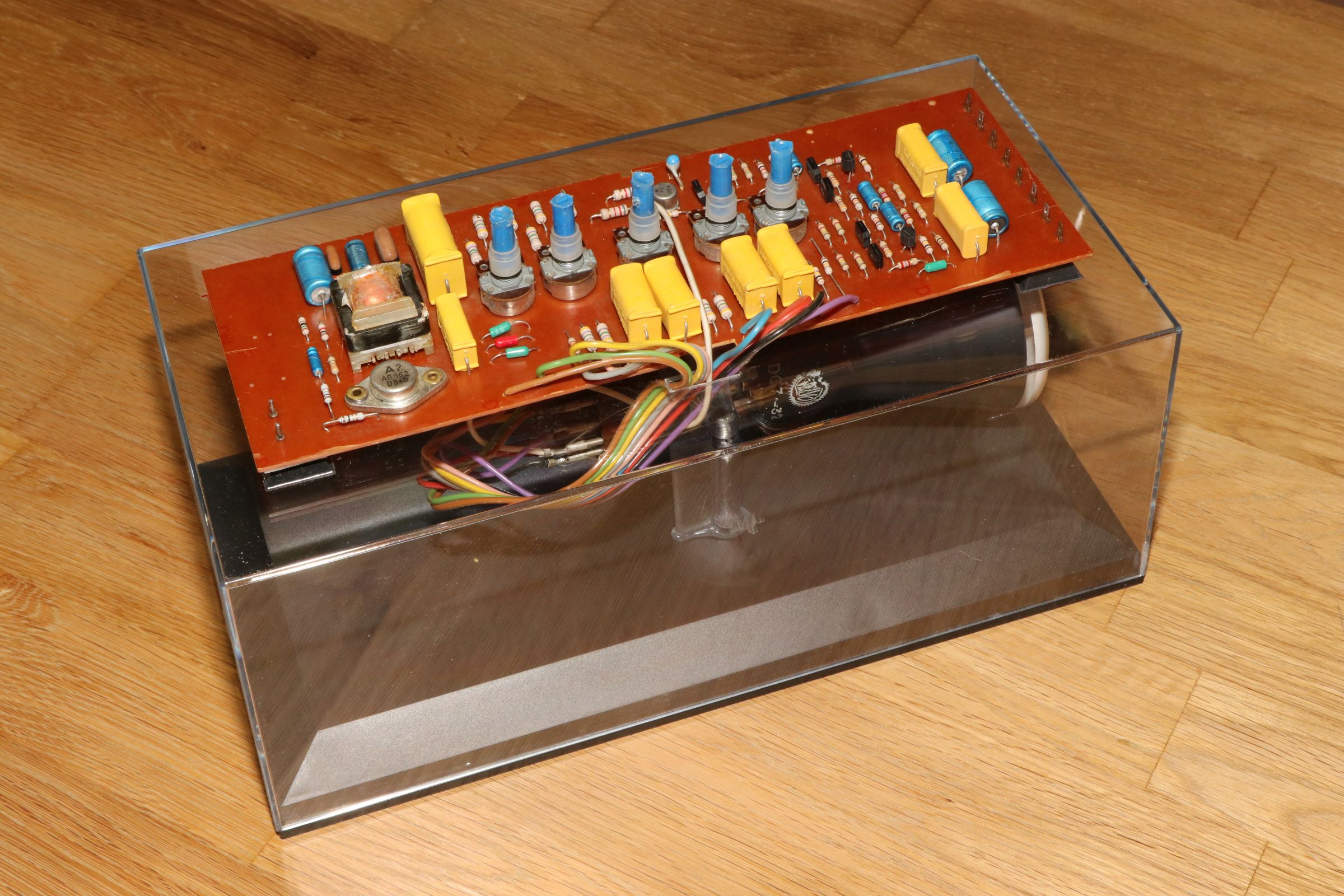

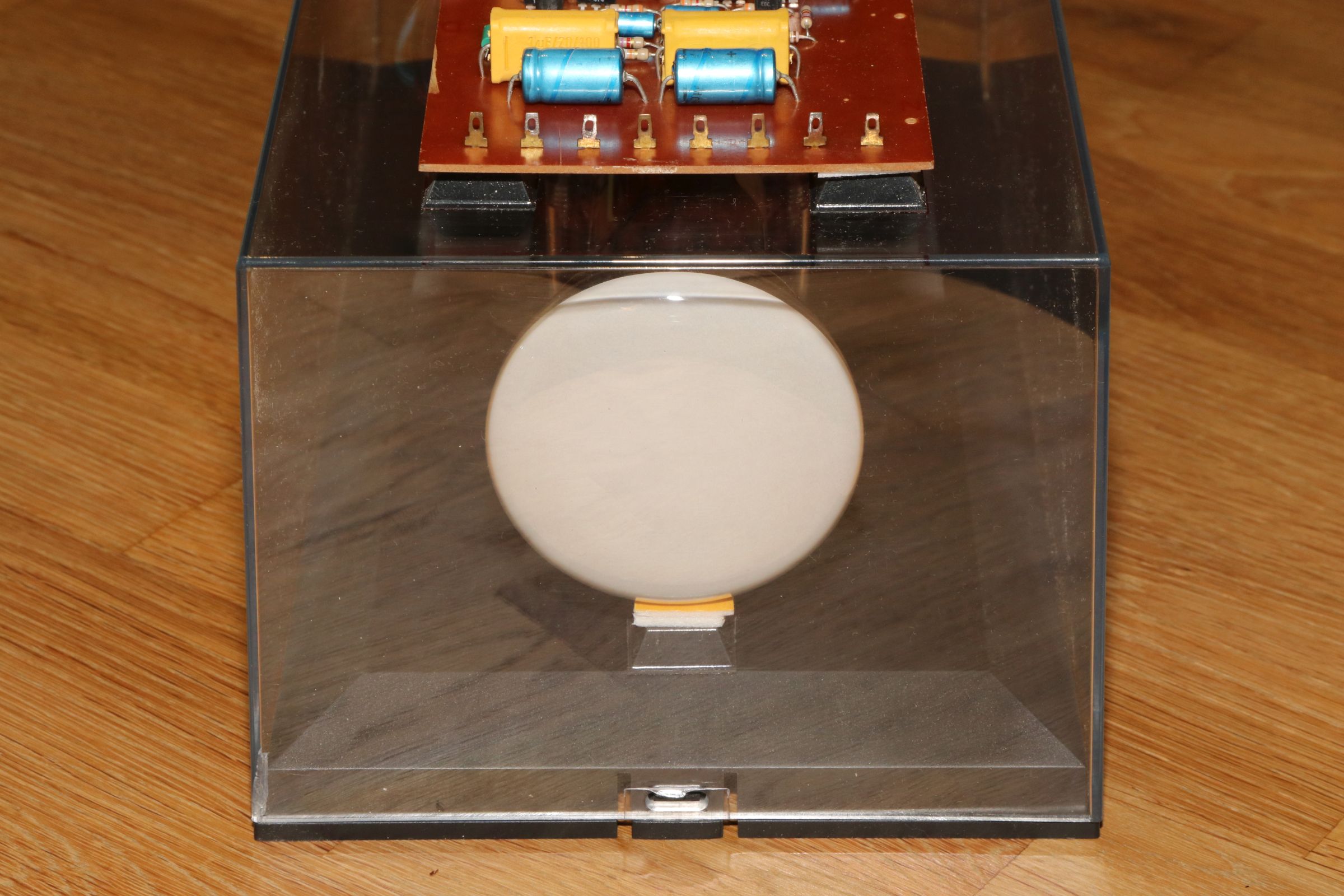

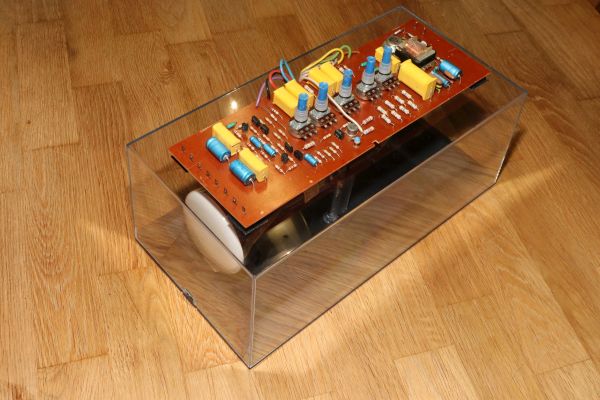

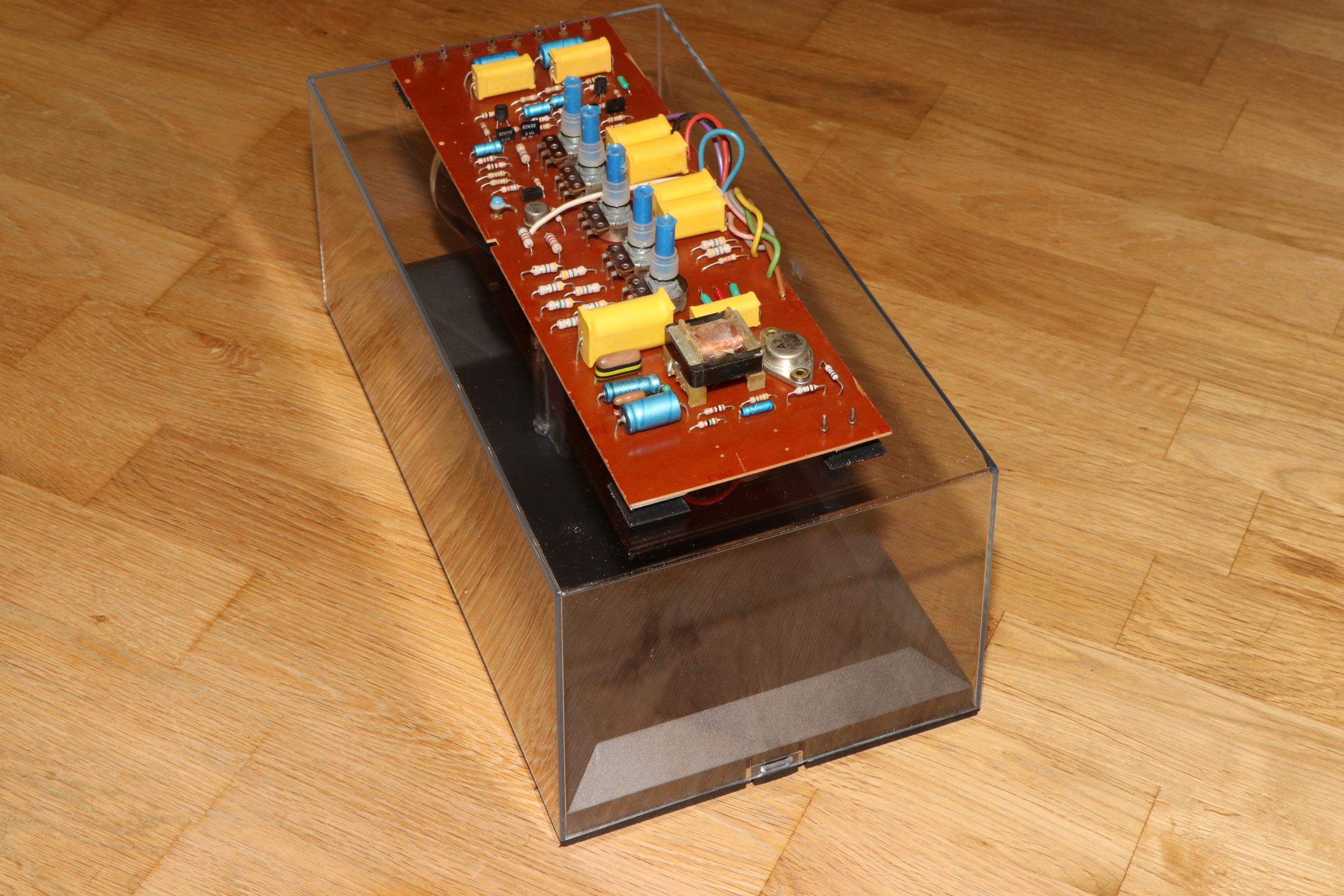

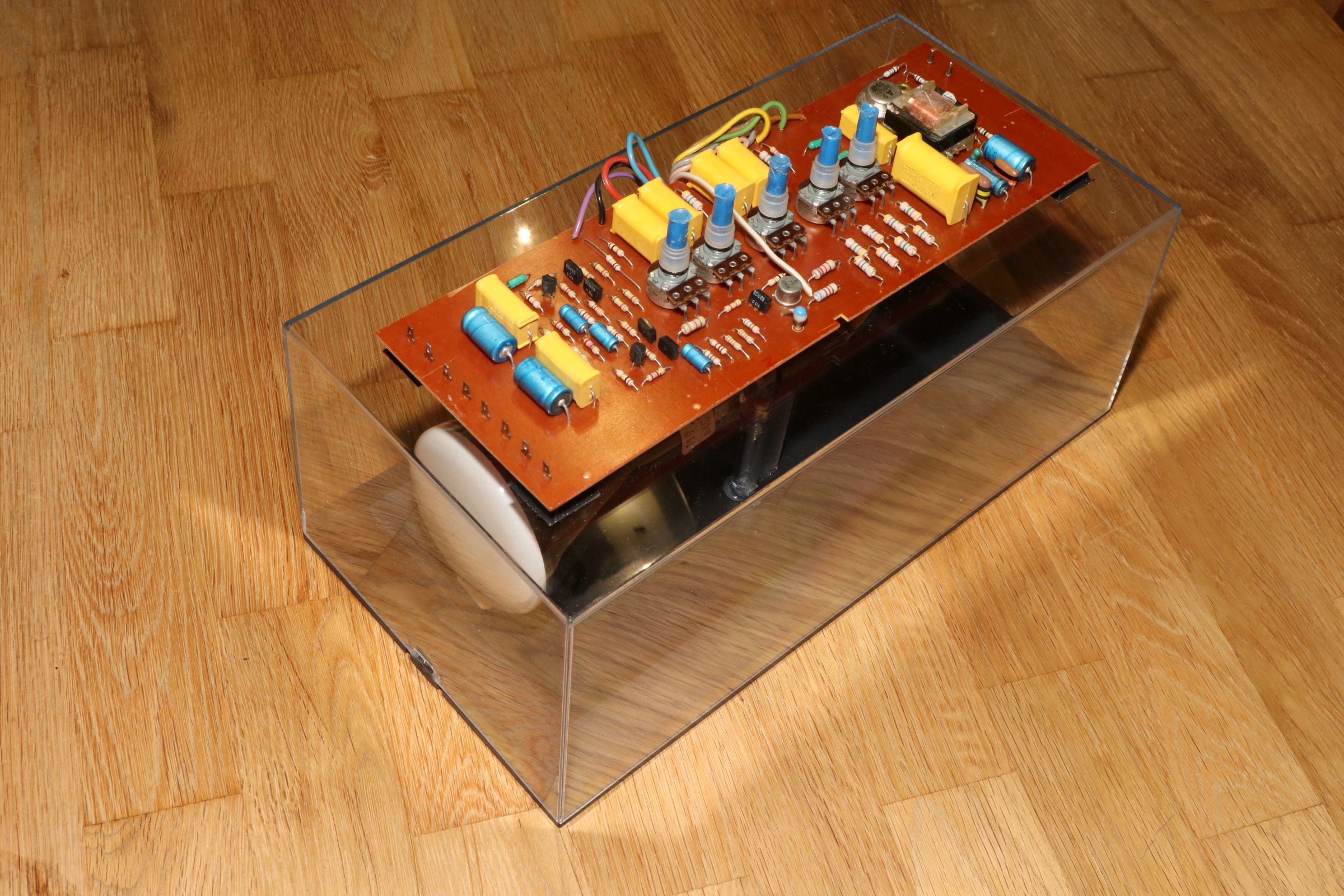

Egal, das Ergebnis sieht einfach grandios aus, finde ich!

Philips EE 1007

Philips EE 1007

Philips EE 1007

Philips EE 1007

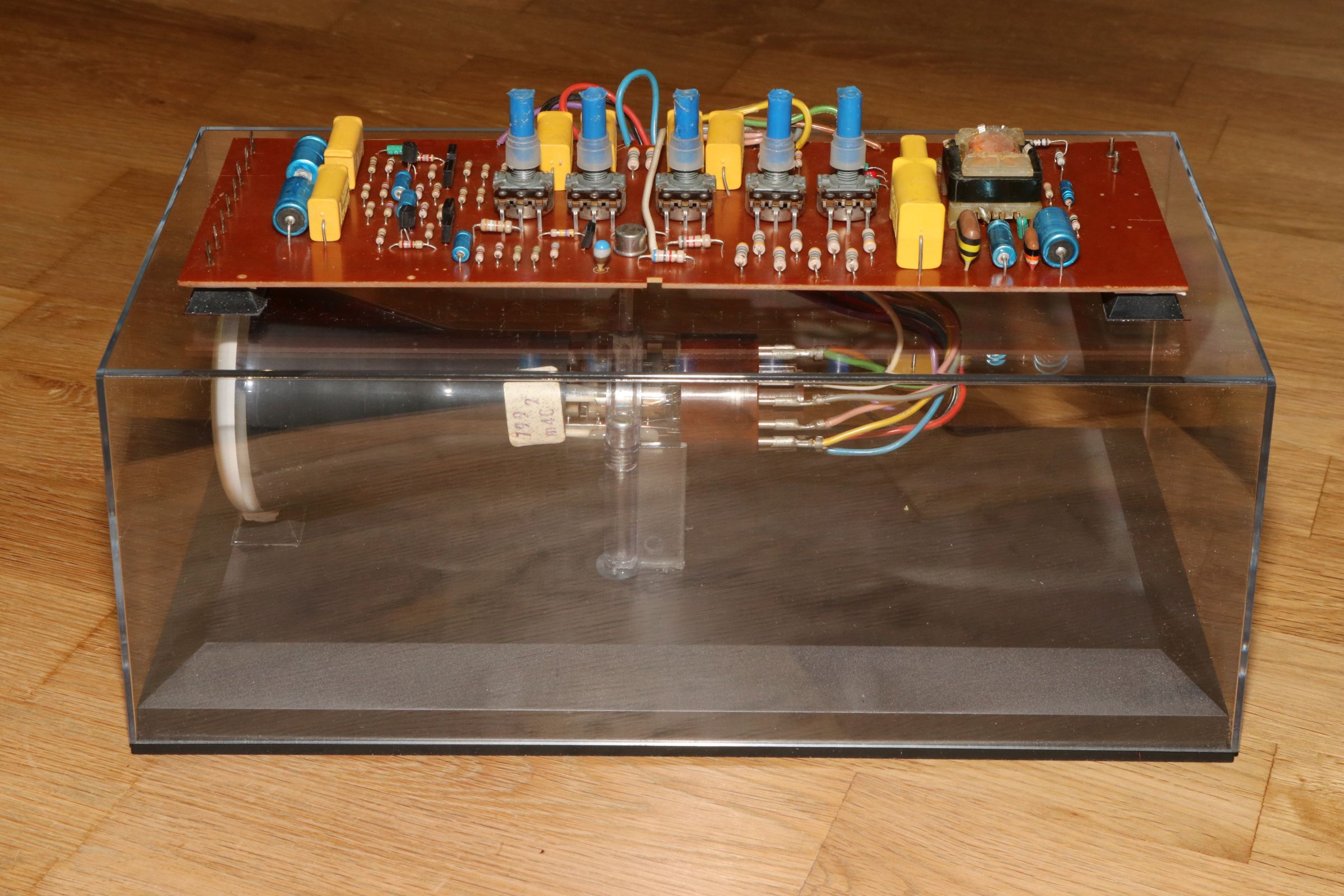

Man kommt so an alle Potis und Klemmen dran. Wer es sicherer haben möchte, muss sich halt noch passende Abdeckungen fertigen.

Philips EE 1007

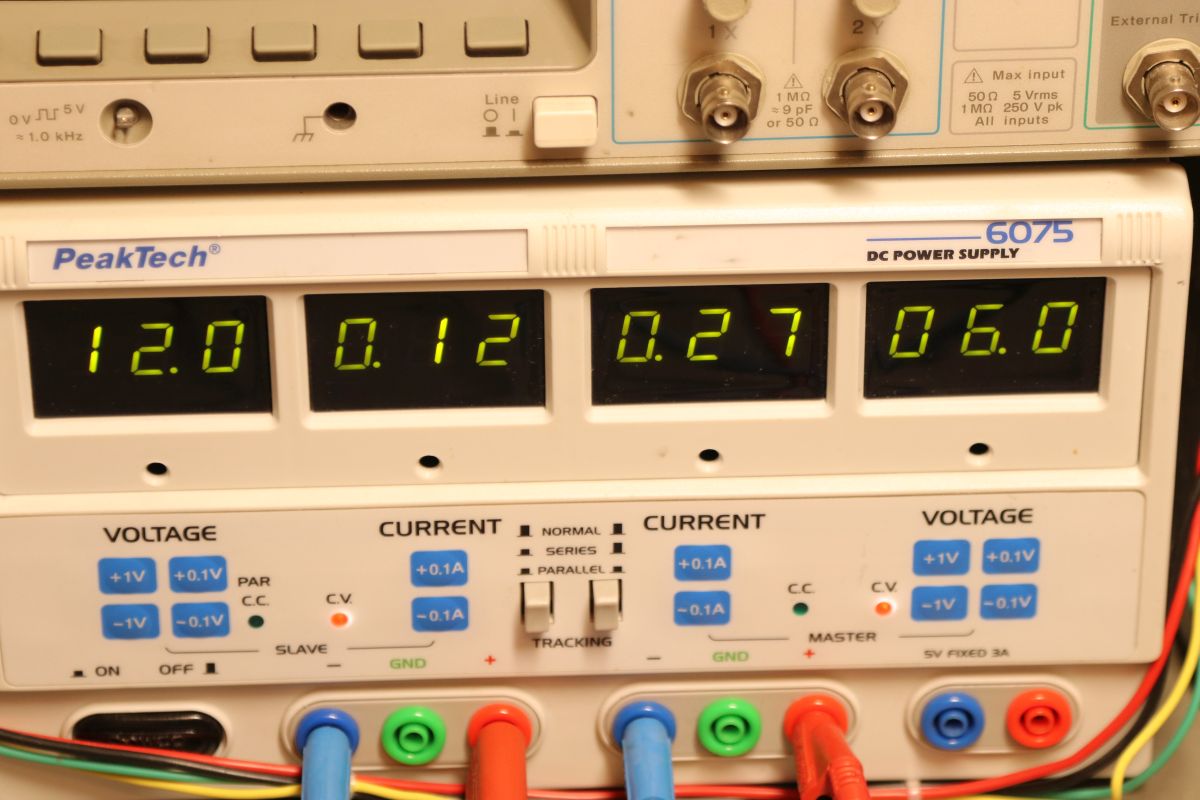

Mein Zweifachnetzteil ersetzt die Batteriefächer:

Philips EE 1007

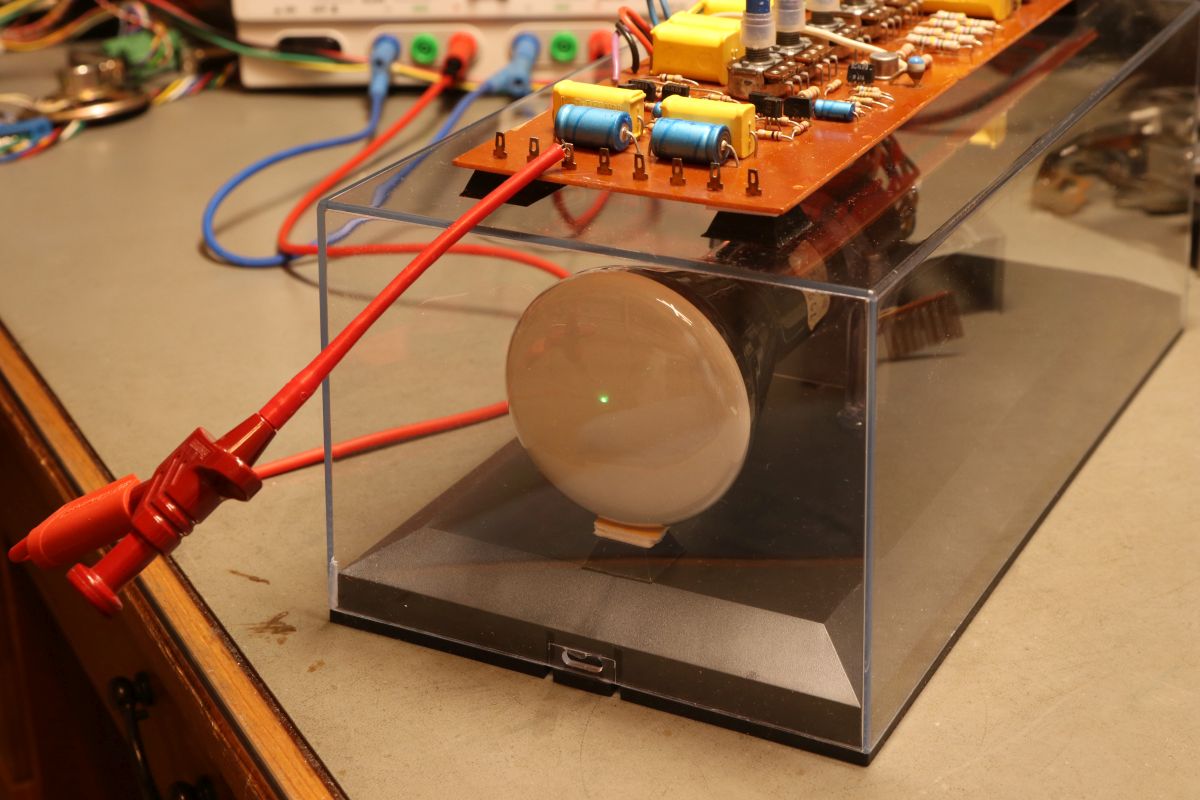

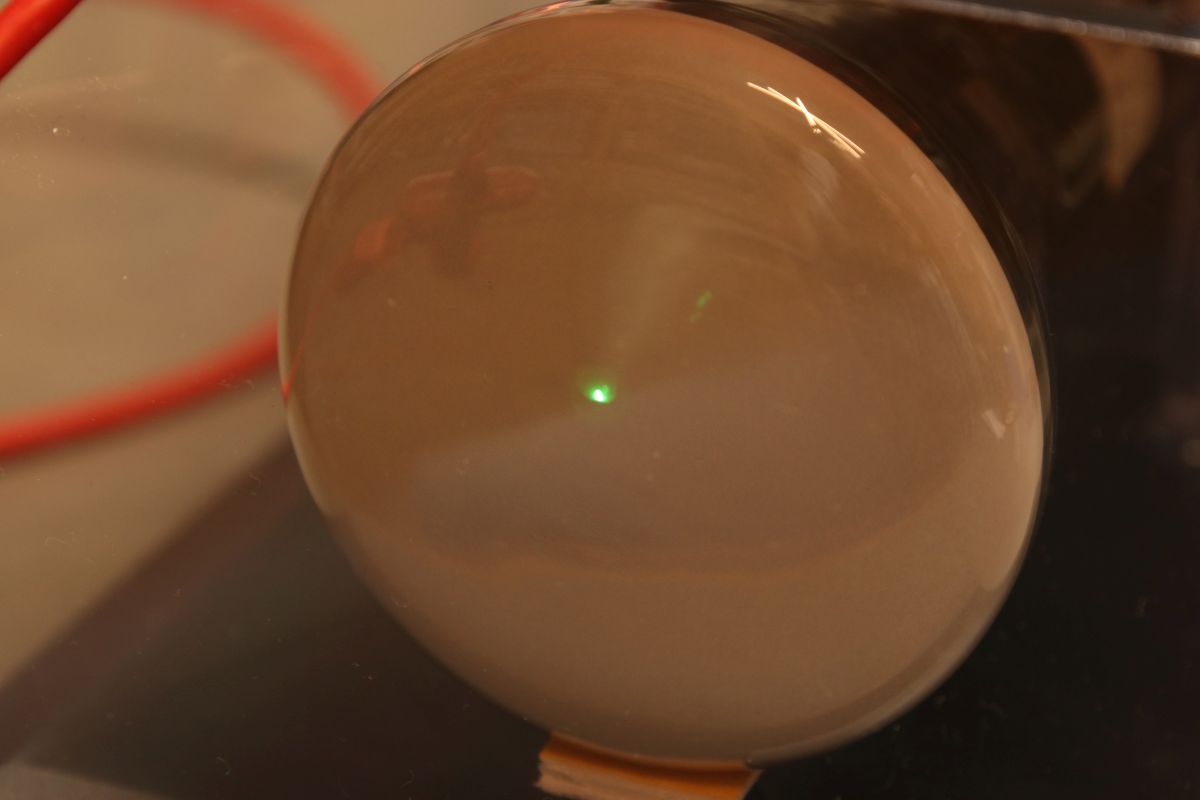

Wir haben einen Punkt.

Philips EE 1007

In Echt sieht der super scharf aus, der Fotoapparat zeigt jedoch eine Auffächerung. Egal, mit entsprechender Helligkeits- und Focus-Einstellung ist das für Experimente mehr als ausreichend!

Philips EE 1007

Jetzt: Schaltungsaufbau mit EE 1003 und Konsorten!
