{EPROMs} Nicht flüchtig... EPROMs sind Speicherbausteine, die programmiert und mittels einer UV-Lampe wieder gelöscht werden können (Erasable Programmable Read Only Memories). Für die Programmierung benötigt man ein EPROM-Programmiergerät. Das Fensterchen über dem Chip ist zum Löschen da, es gibt auch (billigere) OTP-PROMs, die eigentlich ein EPROM sind, bei denen man aber aus Kostengründen das Fensterchen weggelassen hat. Diese können genau so programmiert, aber danach nicht mehr gelöscht werden (One Time Programmable).

(NJ) bedeutet, dass das EPROM ein nicht JEDEC-konformes Anschlussbild aufweist. (MR) sind Maskenprogrammierte ROMs, die meist ein kleineres Gehäuse aufweisen, als ihre äquivalenten EPROM-Brüder oder pinkompatible EPROMs, die als Ersatz für MPROMs dienen können.

Im Gegensatz zu RAMs halten EPROMs ihre Daten, auch wenn die Spannungsversorgung fehlt. Programm- Musik- und Grafikdaten der Arcade-Spiele wurden fast ausschließlich in EPROMs gespeichert.

EPROMs...


{Vergleichsliste} Es folgt eine Tabelle mit den bekanntesten Typen nach Speichergröße sortiert. Auf Mausklick hat man dann auch gleich das passende Datenblatt parat!

8 Bit 16 Bit
Bit Typ Worte Typ Worte
2kbit 1702
U552C (DDR)
256
4kbit 2704 512
8kbit 2708
U555C (DDR)
1k
16kbit 2716
27C16
TMS2716
TMS2516
K573P2 (UdSSR)
2k
32kbit 2732
TMS27C32
TMS2532
VT2332 (MR)
TMS4732 (MR)
TMM433 (MR)
4k
64kbit 2764
D2763 = 2764
27C64
TMS2564
MCM68766 (NJ)
uPD2364 (MR)
8k
128kbit 27128
27C128
16k
256kbit 27256
27C256
32k
512kbit 27512
27C512
64k
1Mbit 27C010
27C1001
27C1000 (NJ)
27C310 (NJ)
831000 (MR)
M23C1000 (MR)
HN62331 (MR)
128kx8 27C1024
MX27C1100 (MR)
64kx16/128kx8
2Mbit 27C020
MX23C2000 (MR)
MX23C2048 (MR)
832000 (MR)
256kx8 27C2048
MX27C2100 (MR)
128kx16/256kx8
4Mbit 27C040
27C408 = 27C040
834000 (MR)
512kx8 27C4096
27C240
MX27C4100 (MR)
HN27C4000 (MR)
TC534200 (MR)
27C400 (MR)
256kx16/512kx8
8Mbit 27C801
27C080
1Mx8 27C800 (MR)
TC538200 (MR)
512kx16/1Mx8
16Mbit MX29L1611 (3V!)
27C160 (MR)
TC5316200 (MR)
1Mx16/2Mx8
32Mbit 27C322 (MR)
TC5332202 (MR)
MX29L3211 (3V!)
27C320 (SMD)
2Mx16
64Mbit MX23C6410
MX26L6420 (3V!) HY23C64100 (MR)
4Mx16

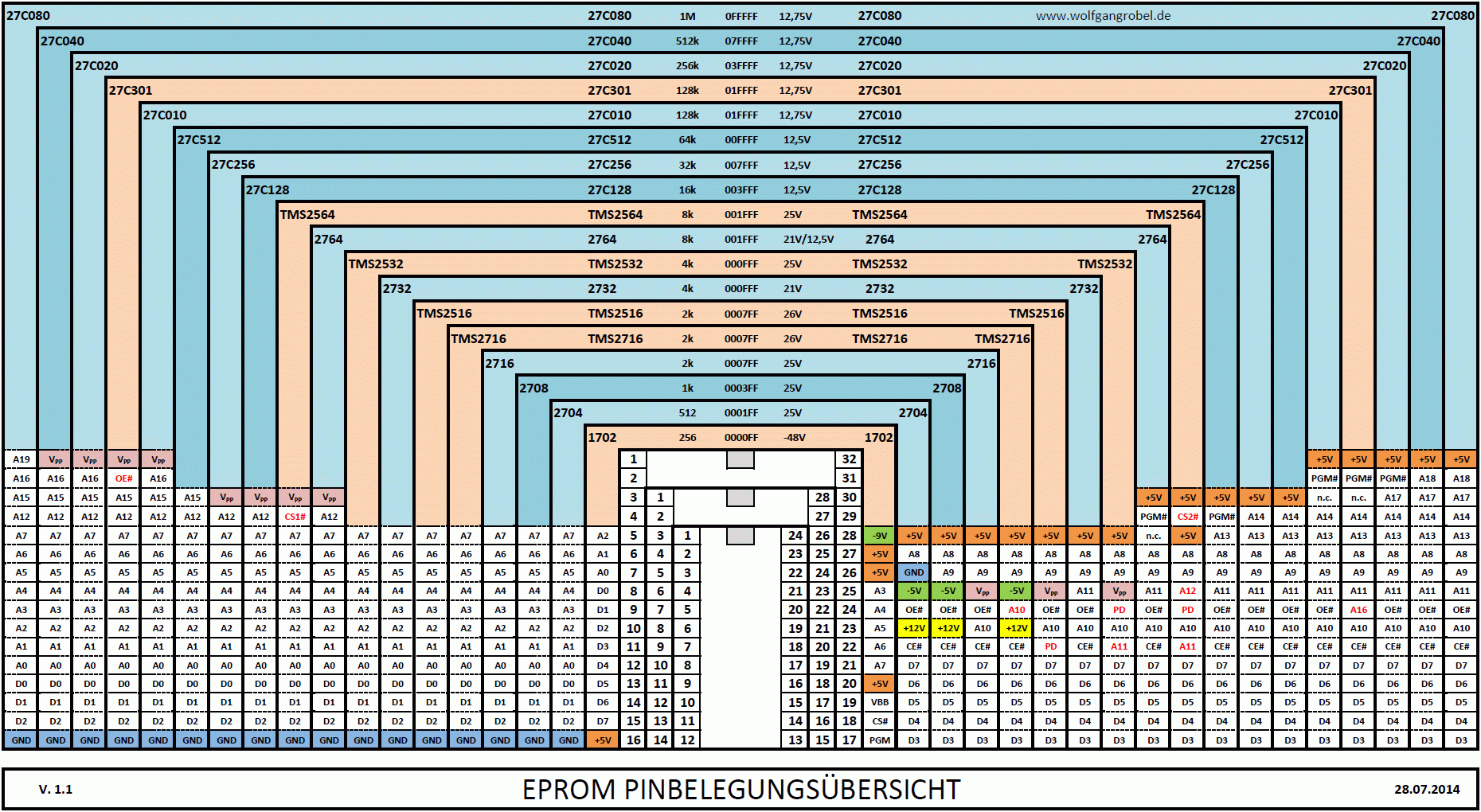

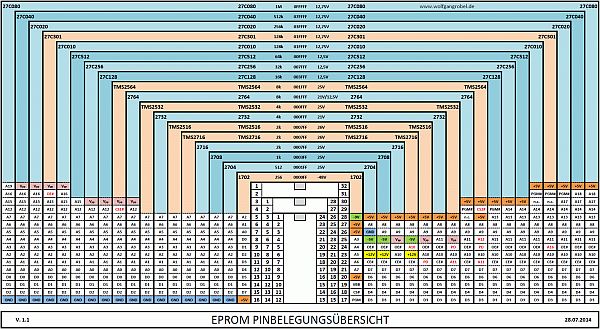

{Vergleichstabelle 8 Bit Typen} Die folgende Übersichtstabelle zeigt die unterschiedlichen Pinbelegungen der gängigen EPROMs auf. Kapazitätsangaben in Byte! Durch Mausklick wird die Tabelle richtig groß. Alternativ gibt es sie auch hier als PDF-Download.

EPROM Pinnings

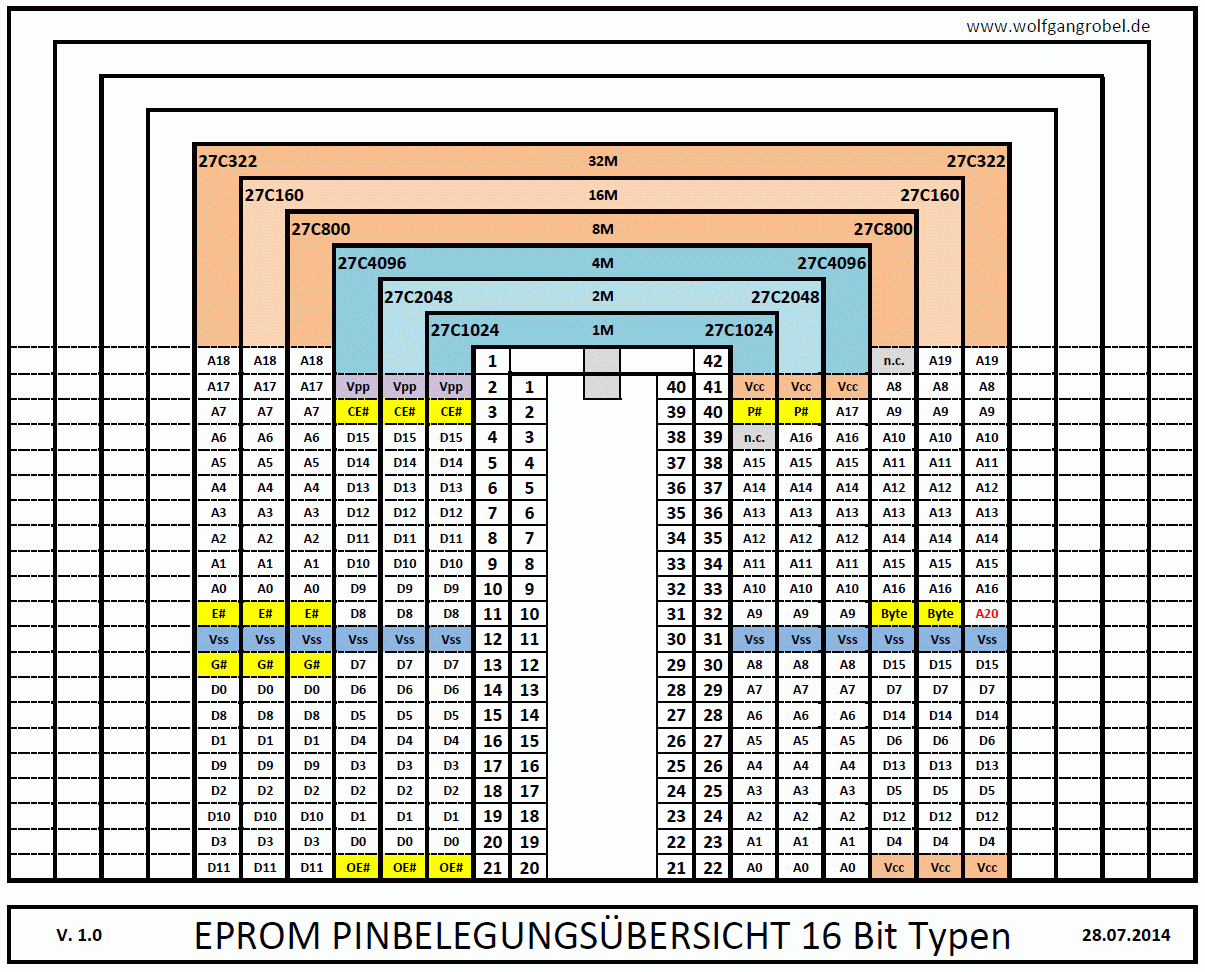

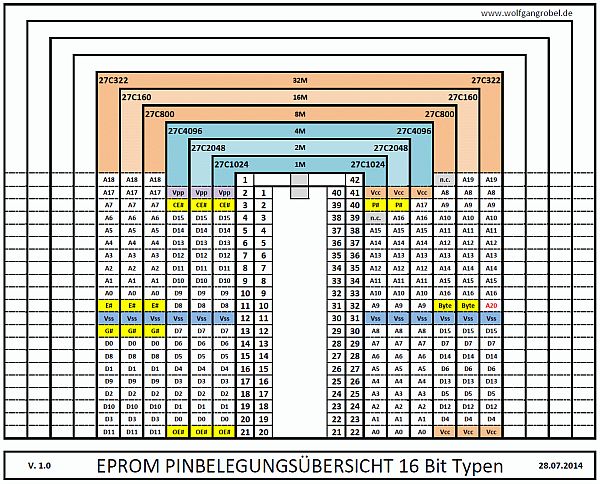

{Vergleichstabelle 8/16 Bit Typen} Die folgende Übersichtstabelle zeigt die unterschiedlichen Pinbelegungen der gängigen 16-Bit EPROMs auf. Die Kapazitätsangaben sind hier in Bit angegeben! Durch Mausklick wird die Tabelle richtig groß. Alternativ gibt es sie auch hier als PDF-Download.

EPROM Pinnings
