13.08.2025

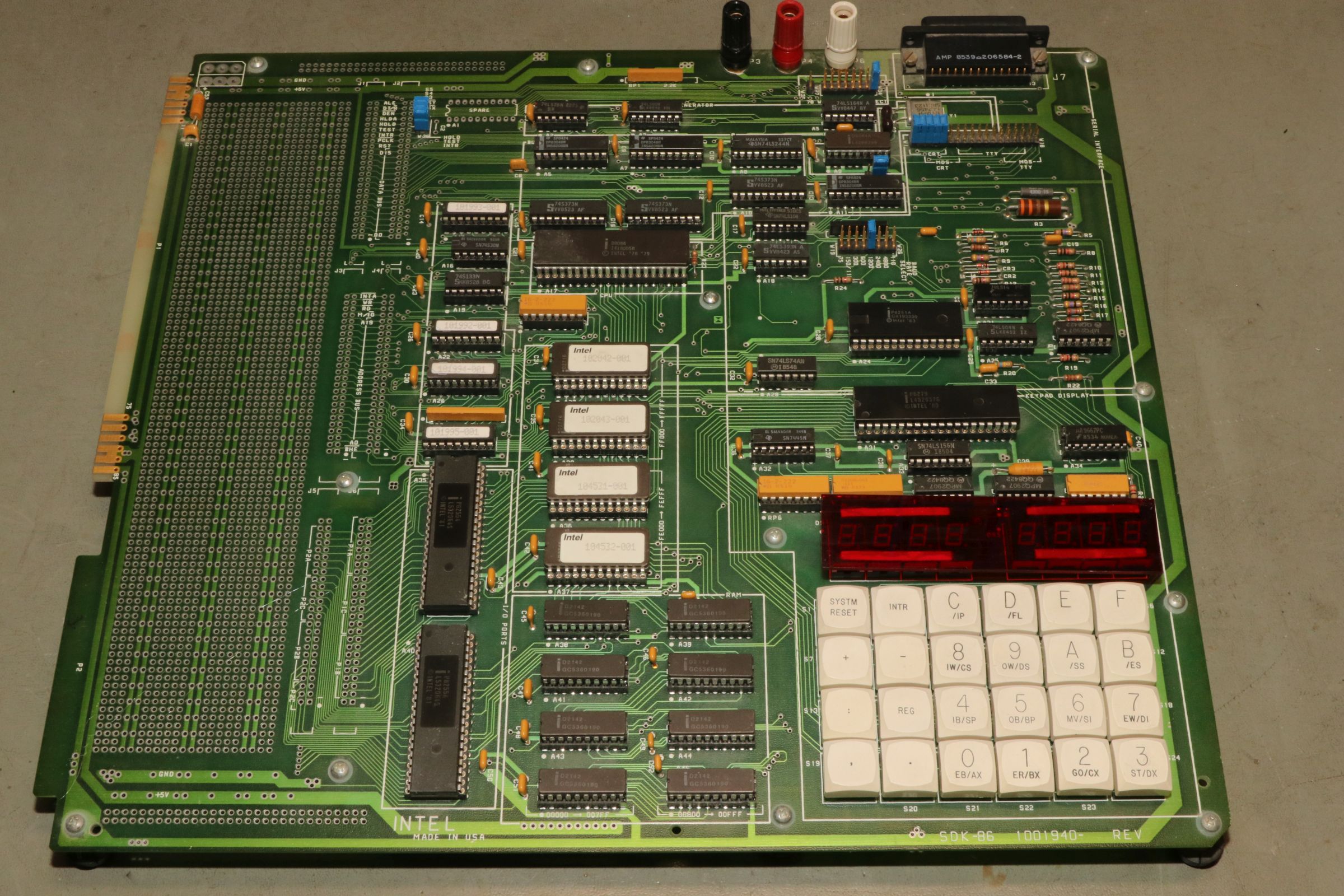

{Intel SDK-86} 1979 veröffentlicht, war das SDK-86 das erste Entwicklungsboard für den Intel 8086, den ersten 16-Bit Prozessor in der Intel-Reihe. Mein Exemplar scheint neuerer Herkunft zu sein, die ICs deuten auf 1985 hin. Seltsam, den 80286 gab es schon seit 1982...

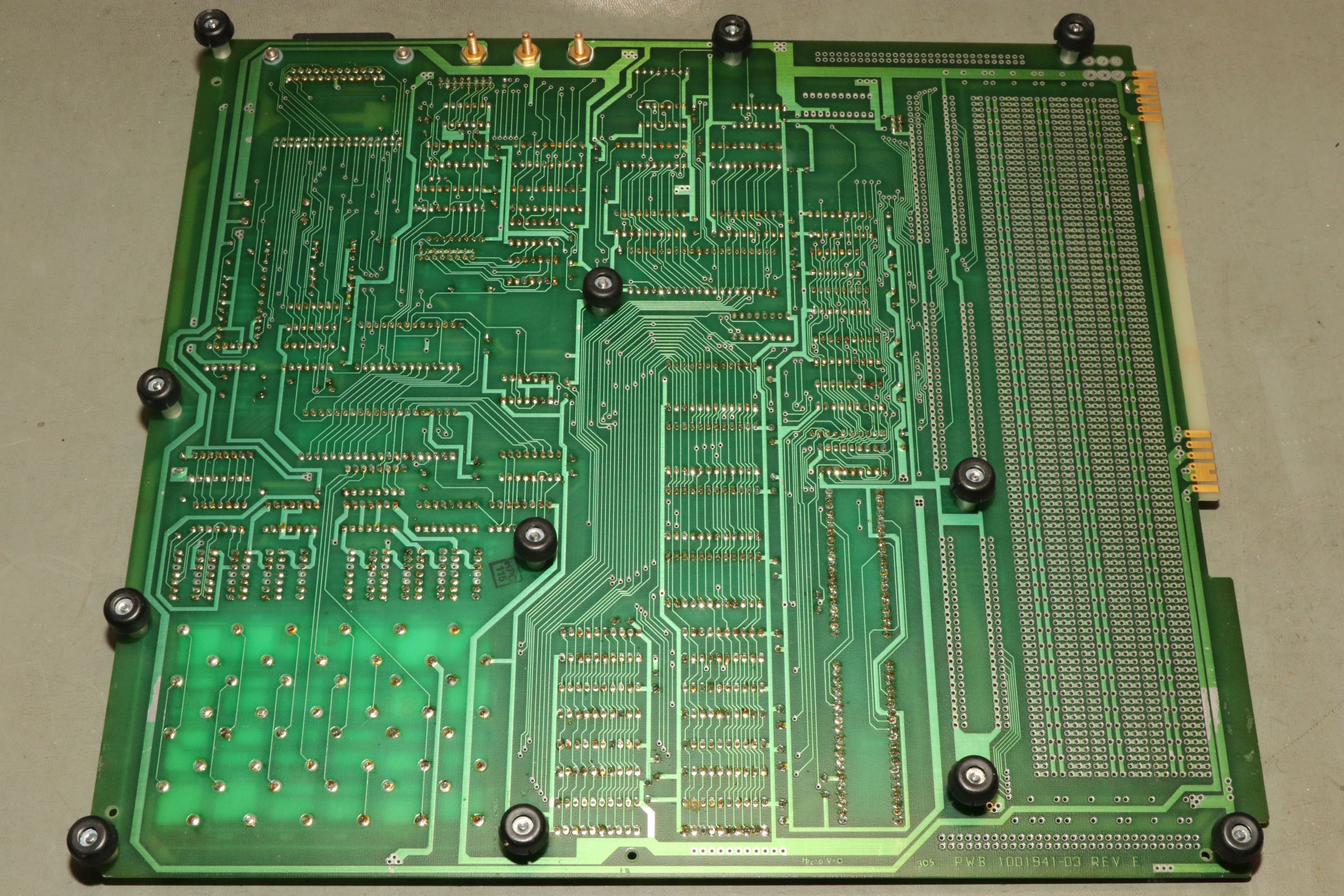

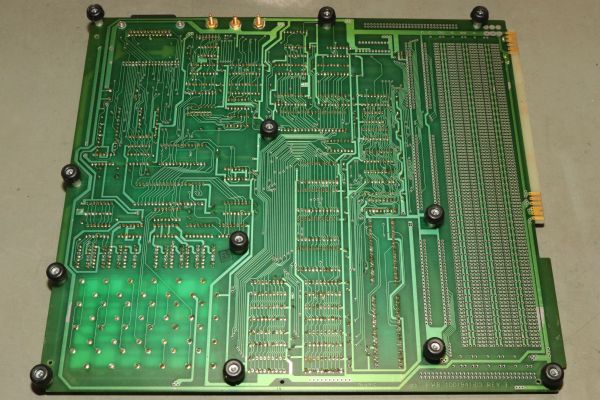

Hochauflösend wie das obere Bild - hier die Unterseite:

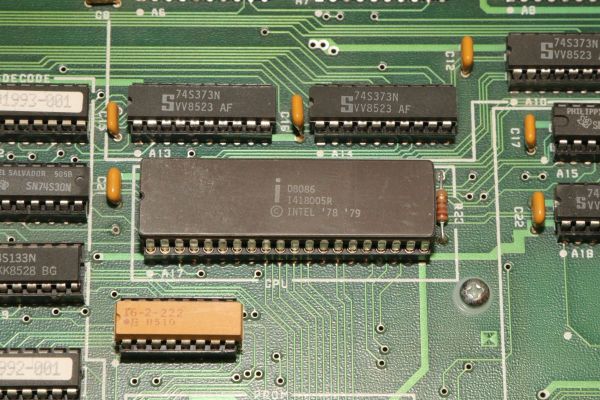

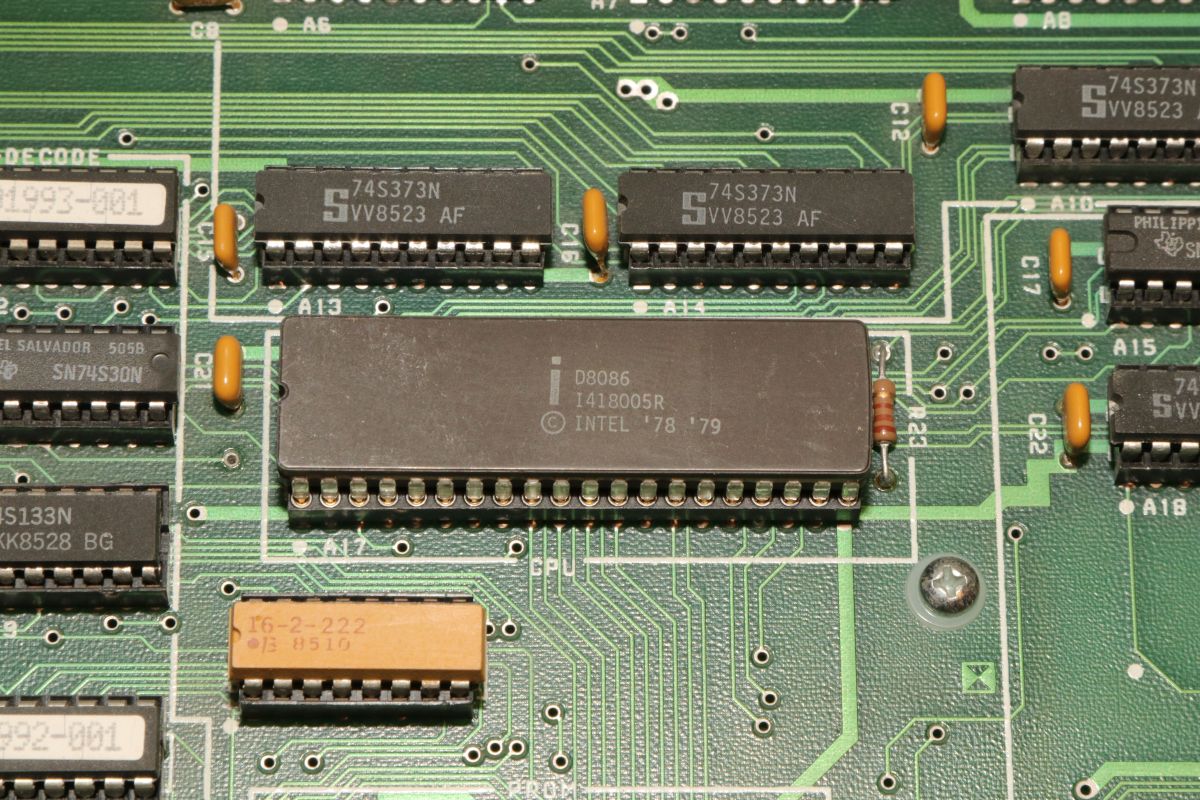

Der Rechenknecht: ein D8086 - die einfachste 5MHz-Variante im schönen Keramikgehäuse.

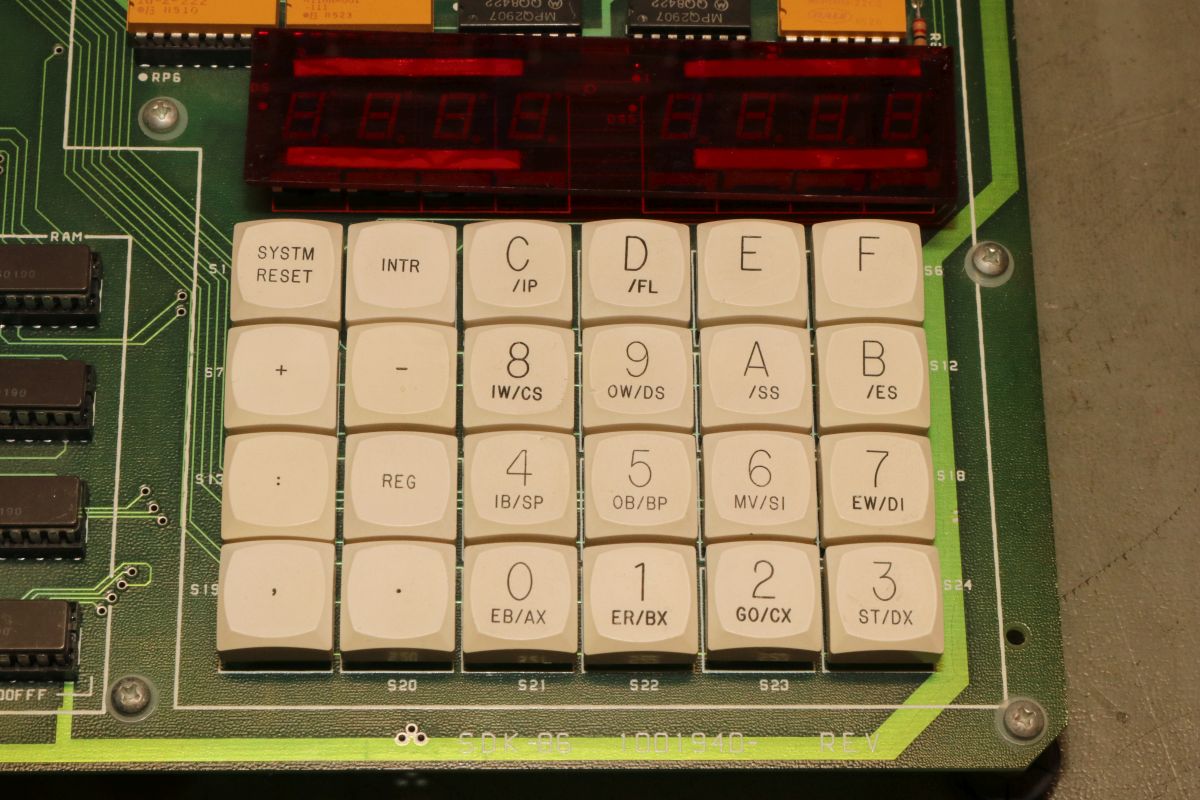

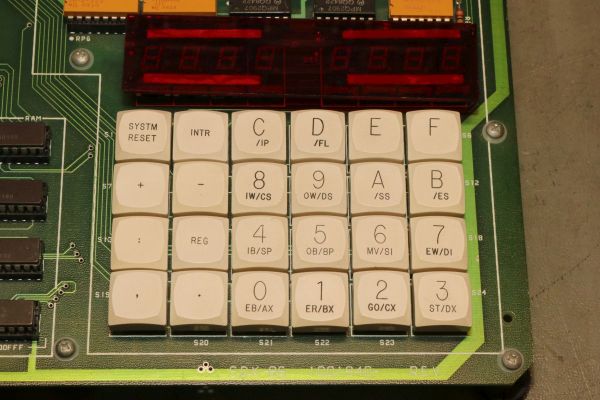

Die Tastatur weist schon darauf hin: die Bedienung des Monitors ist nicht mehr intuitiv...

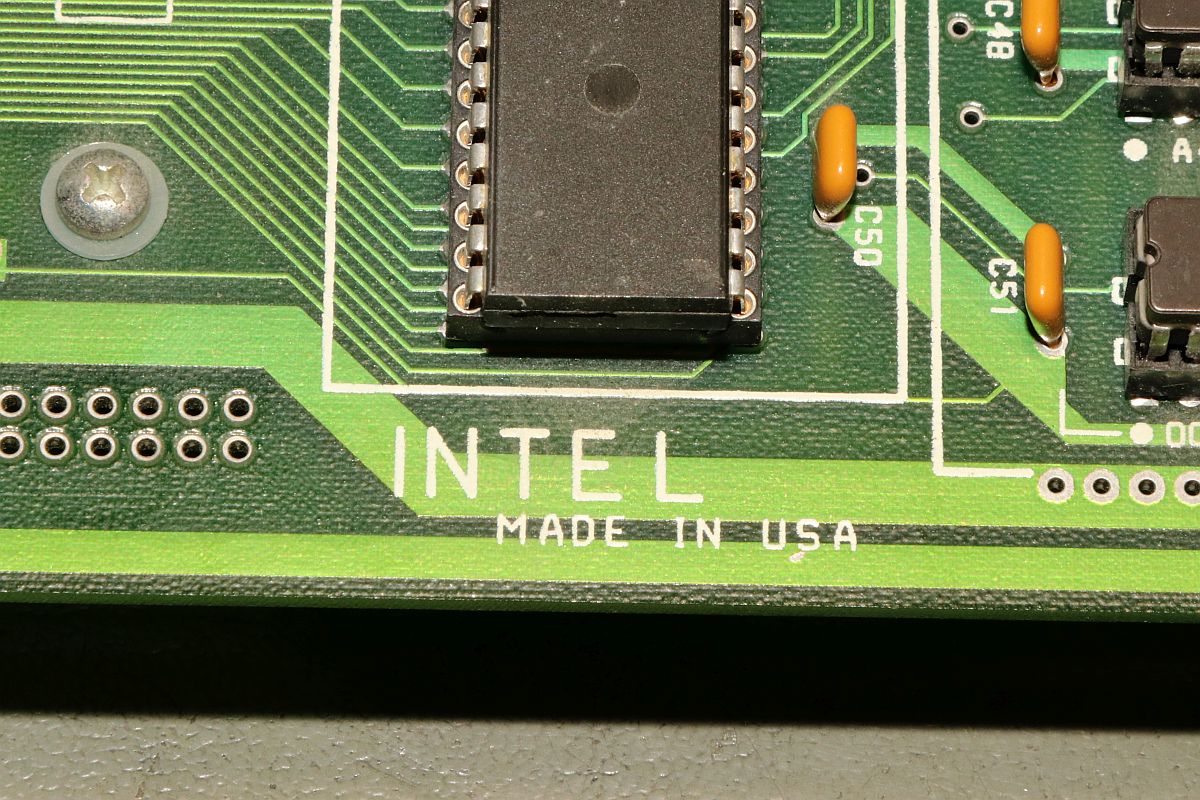

Intel. Die mit dem segmentierten Speicher...

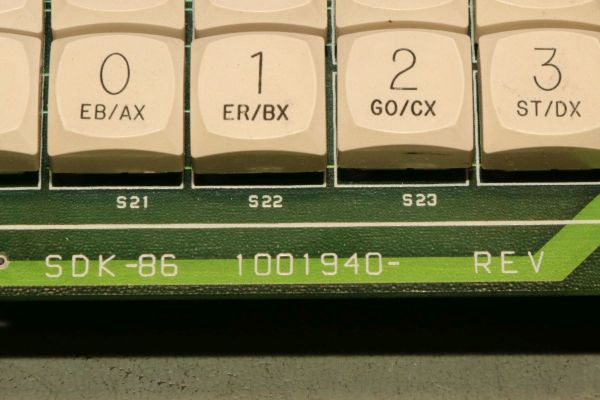

Keine Revisionsnummer und trotzdem von 1985? Ich verstehe das nicht so ganz.

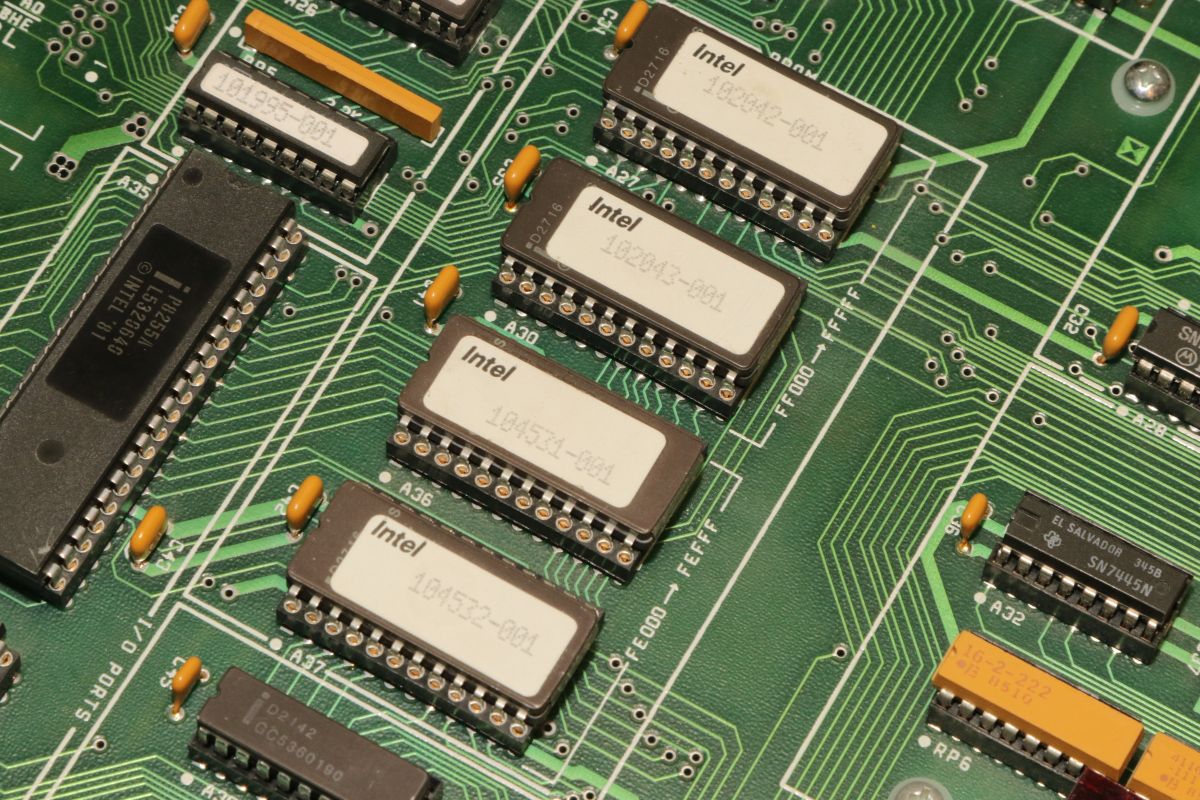

4kByte Monitor, also eigentlich 2kWorte.

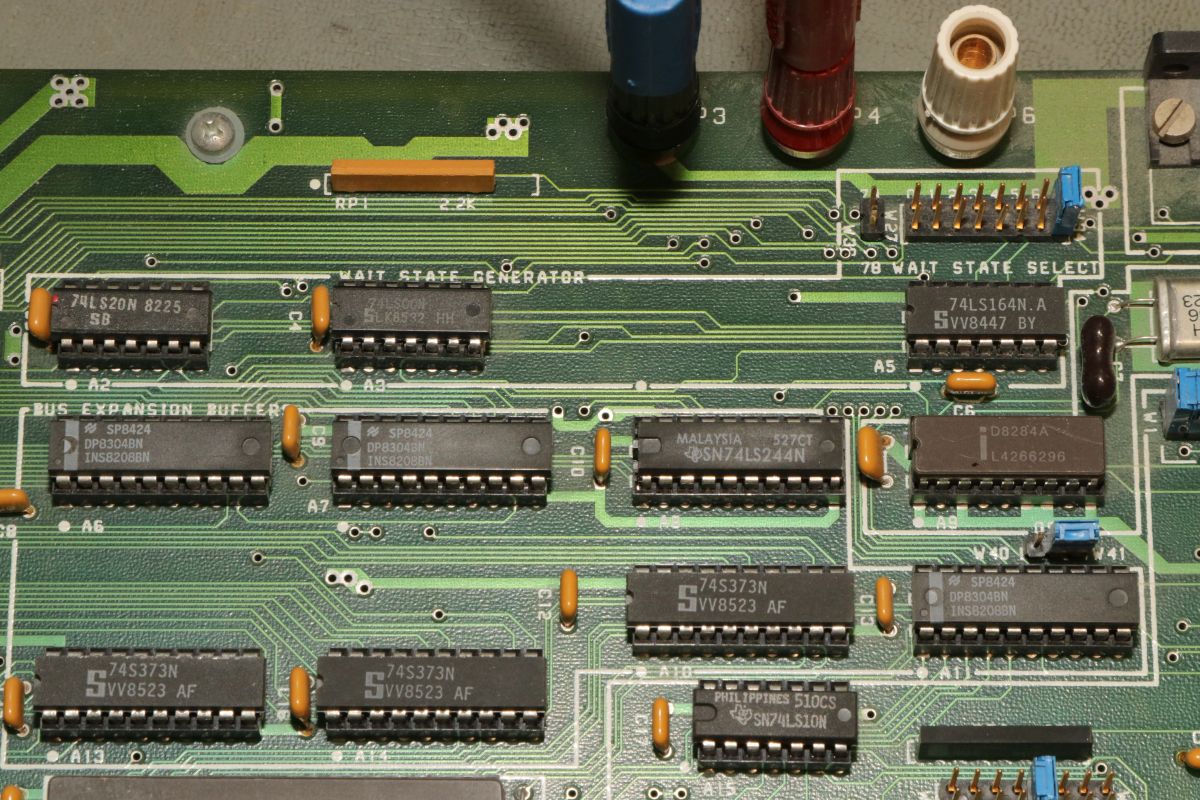

Einstellbare Wait States und simple +5V-Versorgung. Die -12V sind nur für die serielle Schnittstelle. Der Inbetriebnahme steht nichts mehr entgegen!

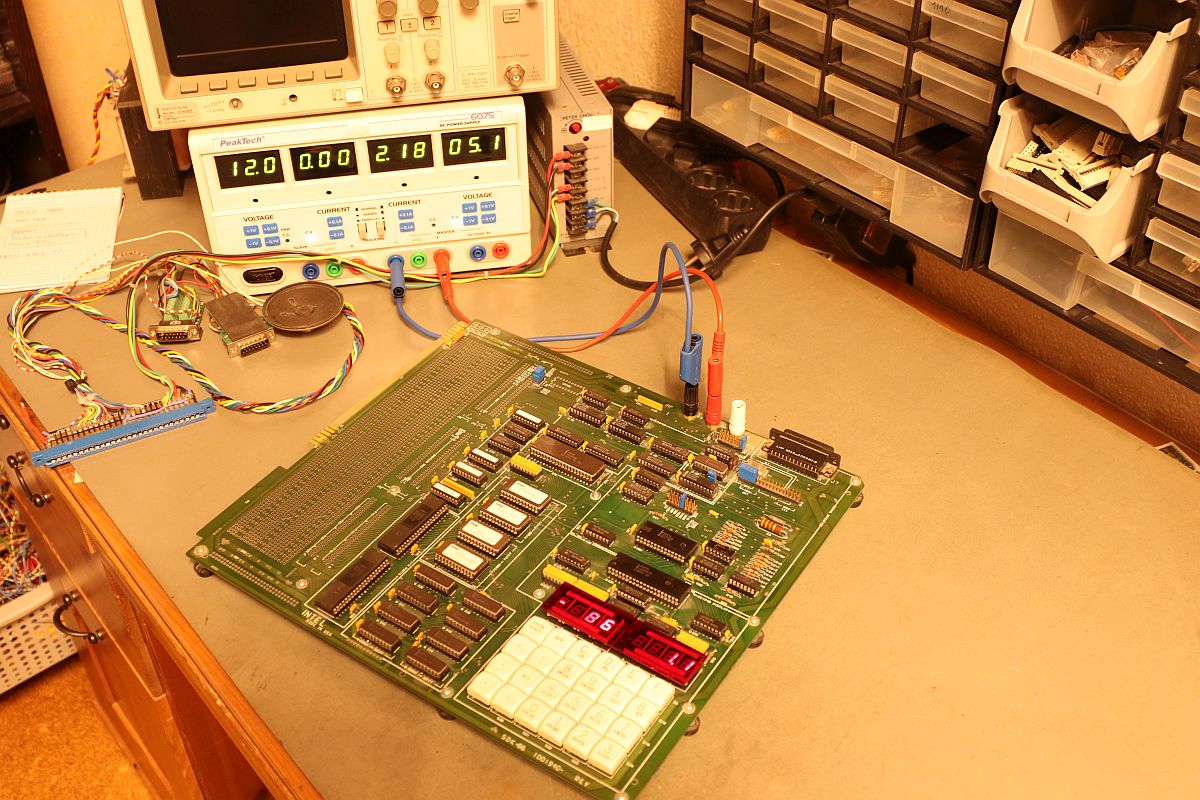

Das sieht gut aus.

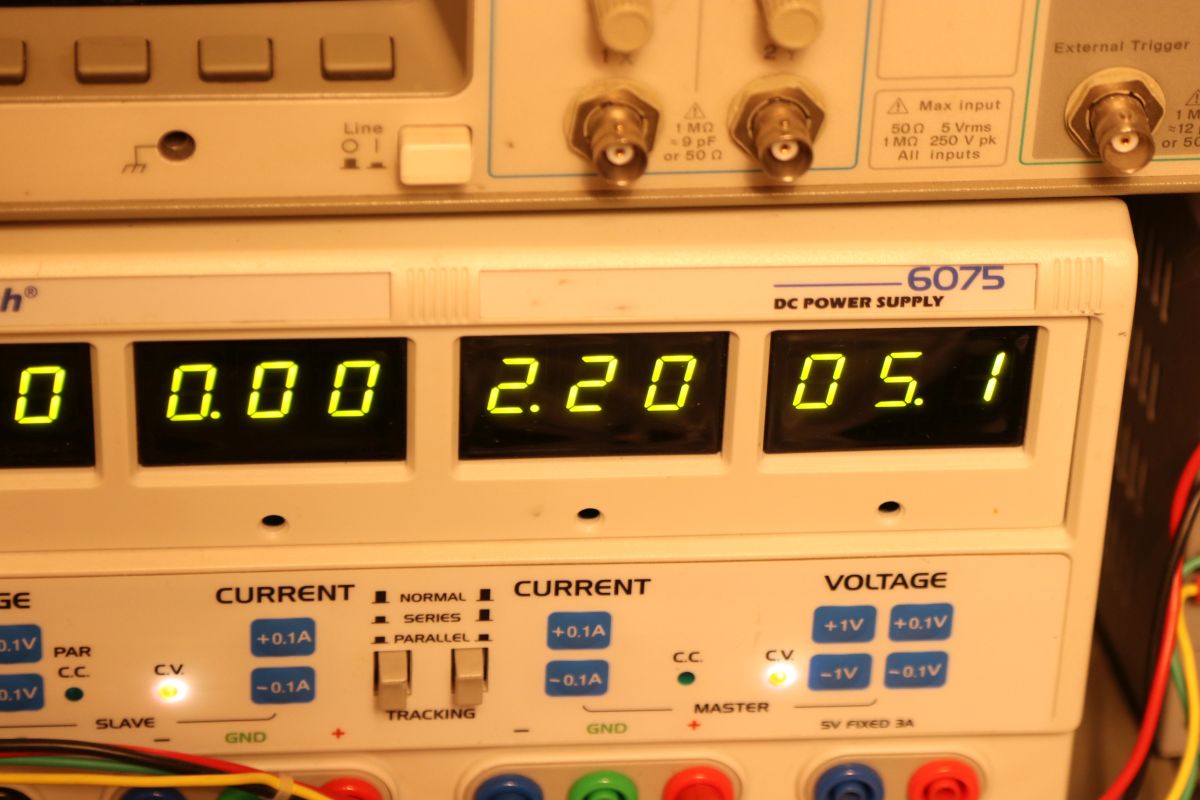

Das Board zieht imposante 2,2A für's Nichtstun.

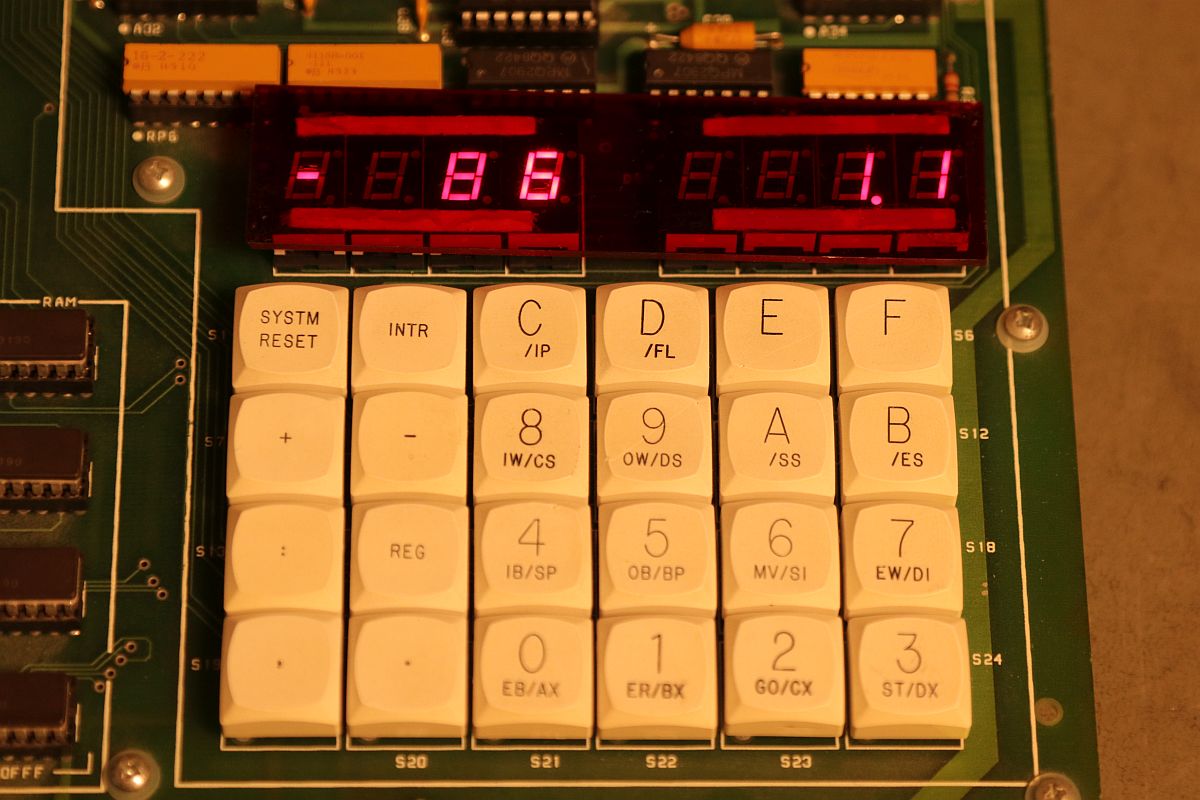

Der SDK-86 Monitor ist bereit!

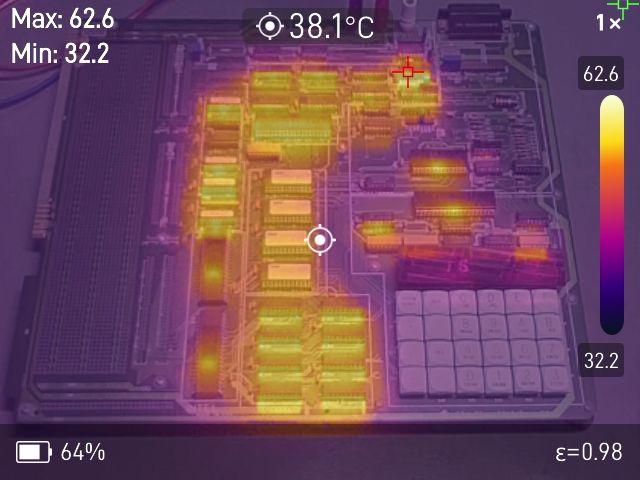

Die 11W Verlustleistung machen sich schon bemerkbar. Manche ICs arbeiten mehr, manche weniger.

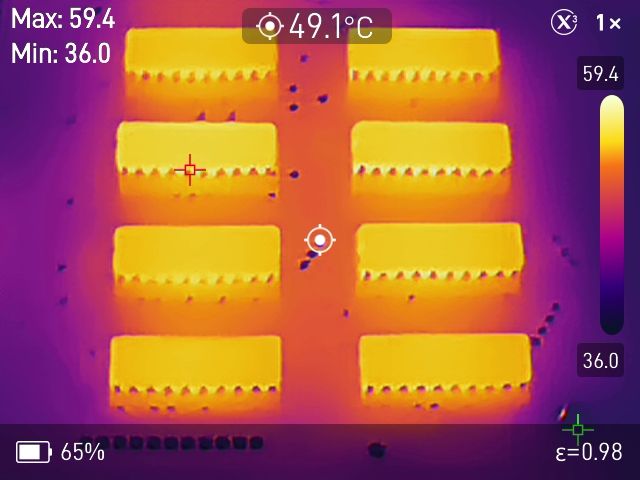

Die acht RAM-Speicherchips kommen auf beeindruckende 60°C...

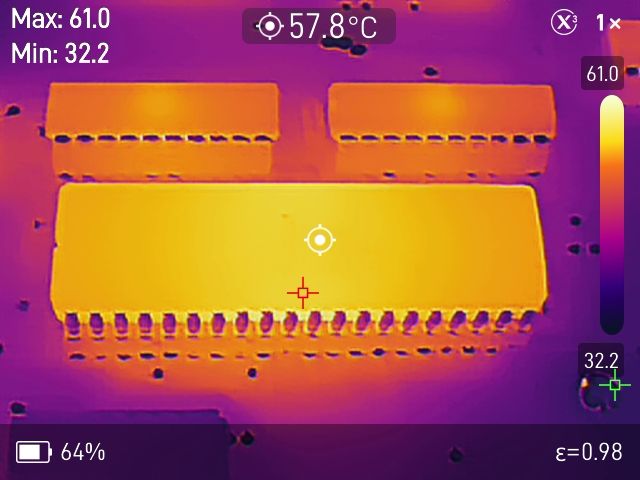

Die CPU topt das noch ein wenig.

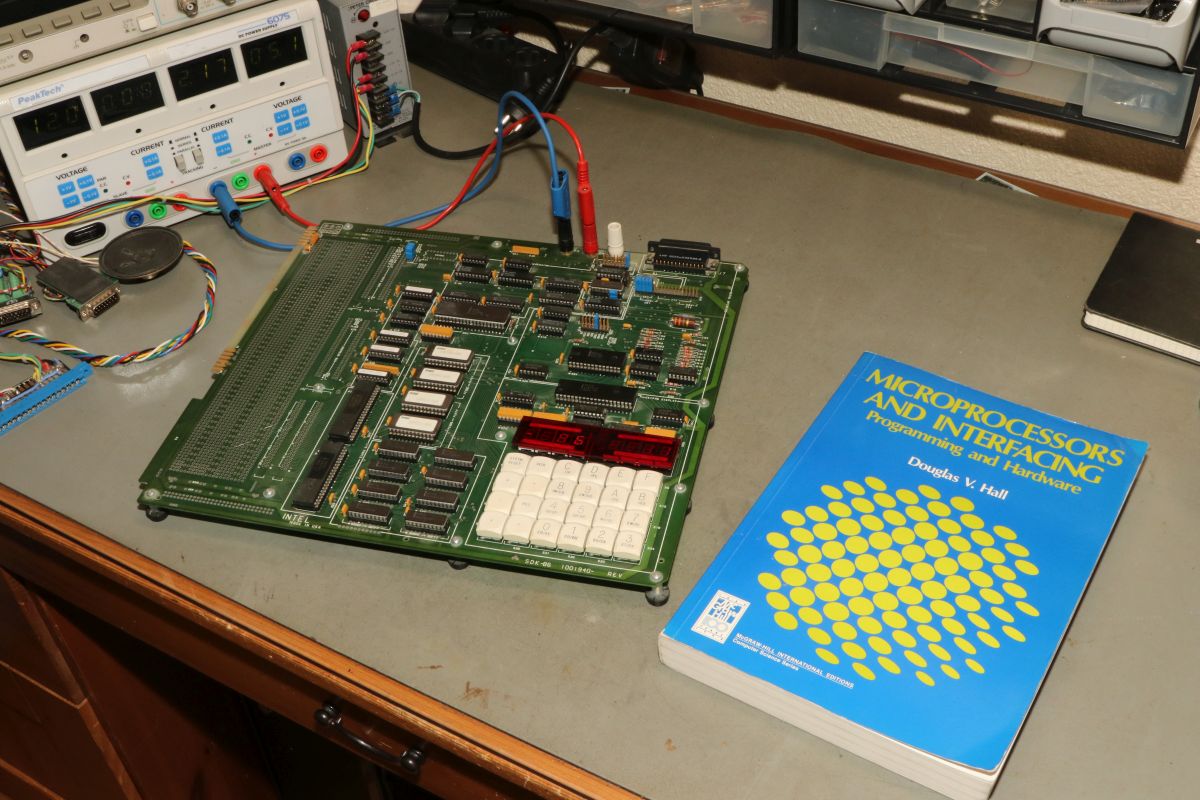

Zu diesem heißen Gerät habe ich ein gutes Buch bekommen. Damit steht dem Einstieg in die 16-Bit Welt nichts mehr im Wege...

...außer, dass ich das User-Manual runterladen und lesen muss, damit ich diesen Monitor überhaupt mal bedienen kann.
