Mike McBike @ Home / Arcade Reps Teil 3 / Moonwalker Bootleg


{Fehlerbeschreibung} Patient mit massiven Grafikfehlern, Spiel läuft, aber die Tiles verdecken die Sprites.

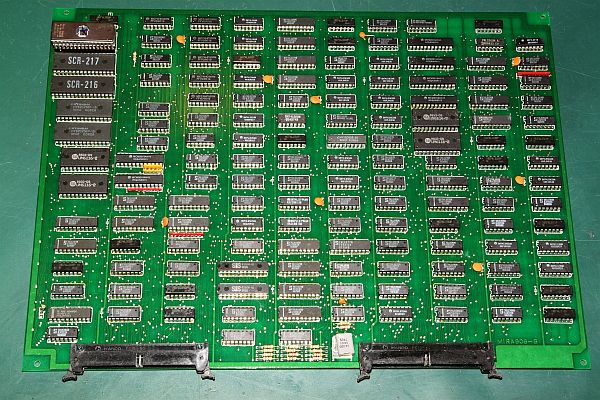

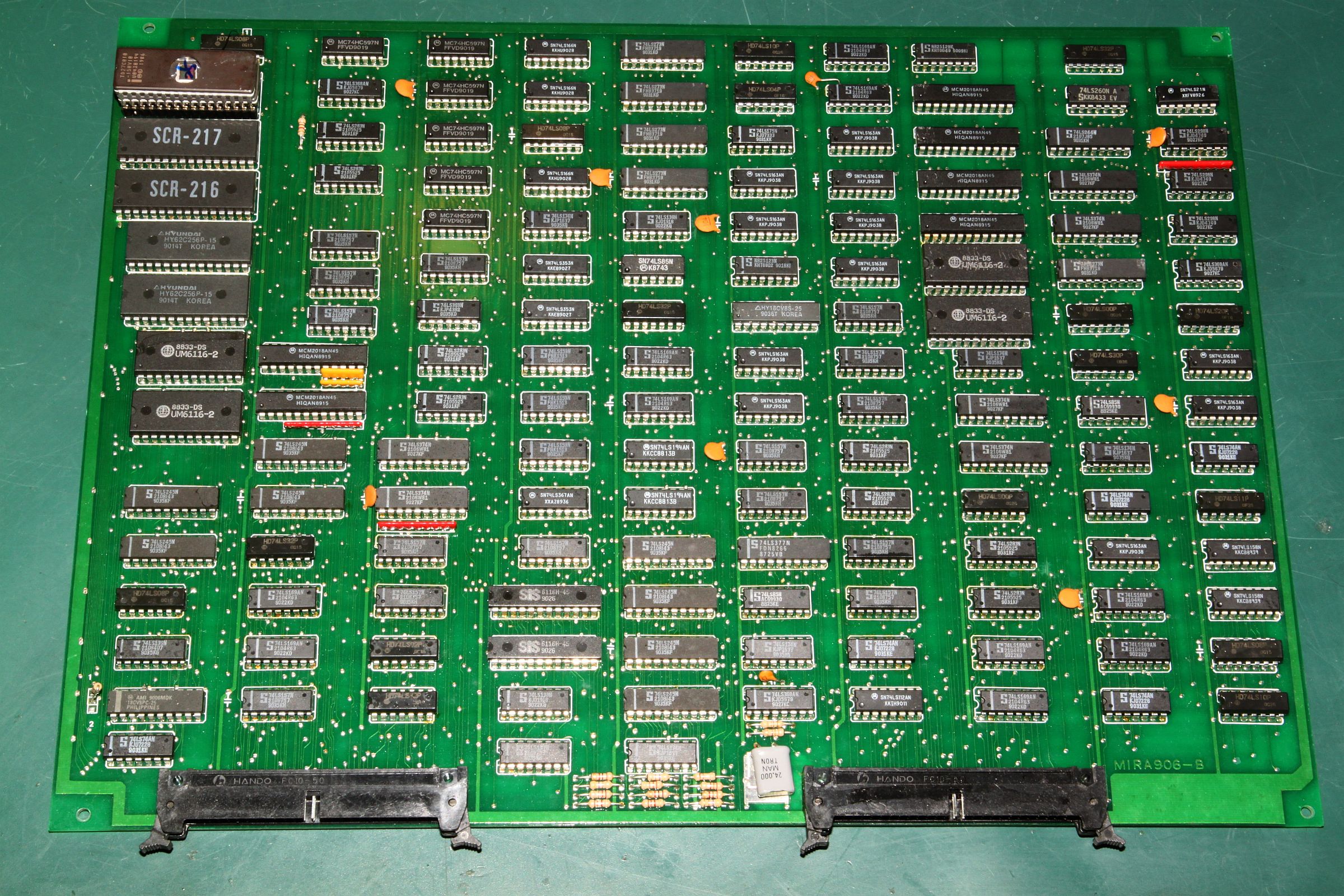

PCB 2

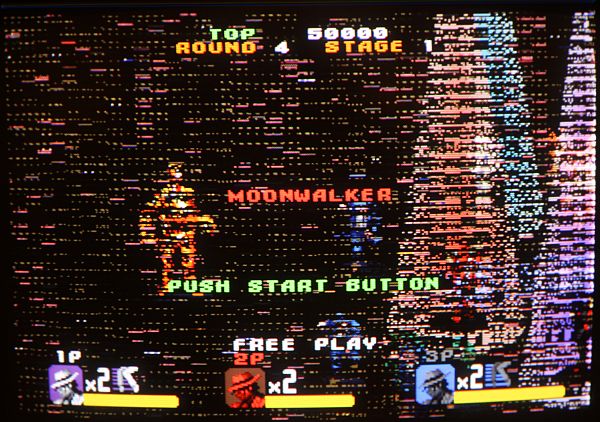

Screenshot

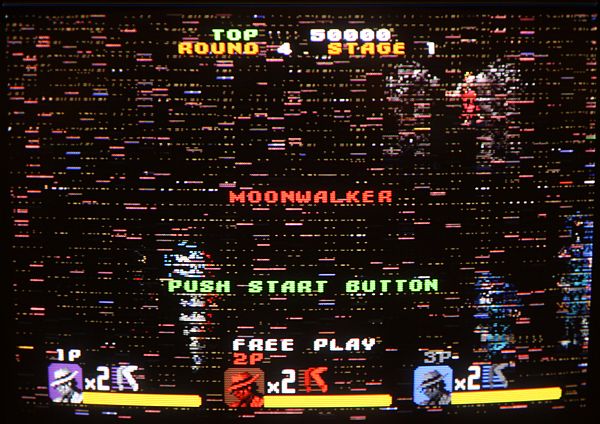

Screenshot

Screenshot


{Diagnose} Korrupte Adresssignale an den GFX-EPROMs führen zu korrupten Daten... Da es keinen Schaltplan gibt, bleibt nur das sukzessive Austauschen der betroffenen Bausteine... Leider hat das alles nichts geholfen, die Signale sind immer noch schlecht. Und zu guter Letzt haben beim Messen noch die neuen RAMs angefangen zu rauchen, eine der haardünnen Leiterbahnen ist verschmort... Nach drei Stunden intensiver Suche gebe ich den Kandidaten auf. Schlechtes Bootleg mit mieser Qualität... Schade um die guten neuen Bauteile.

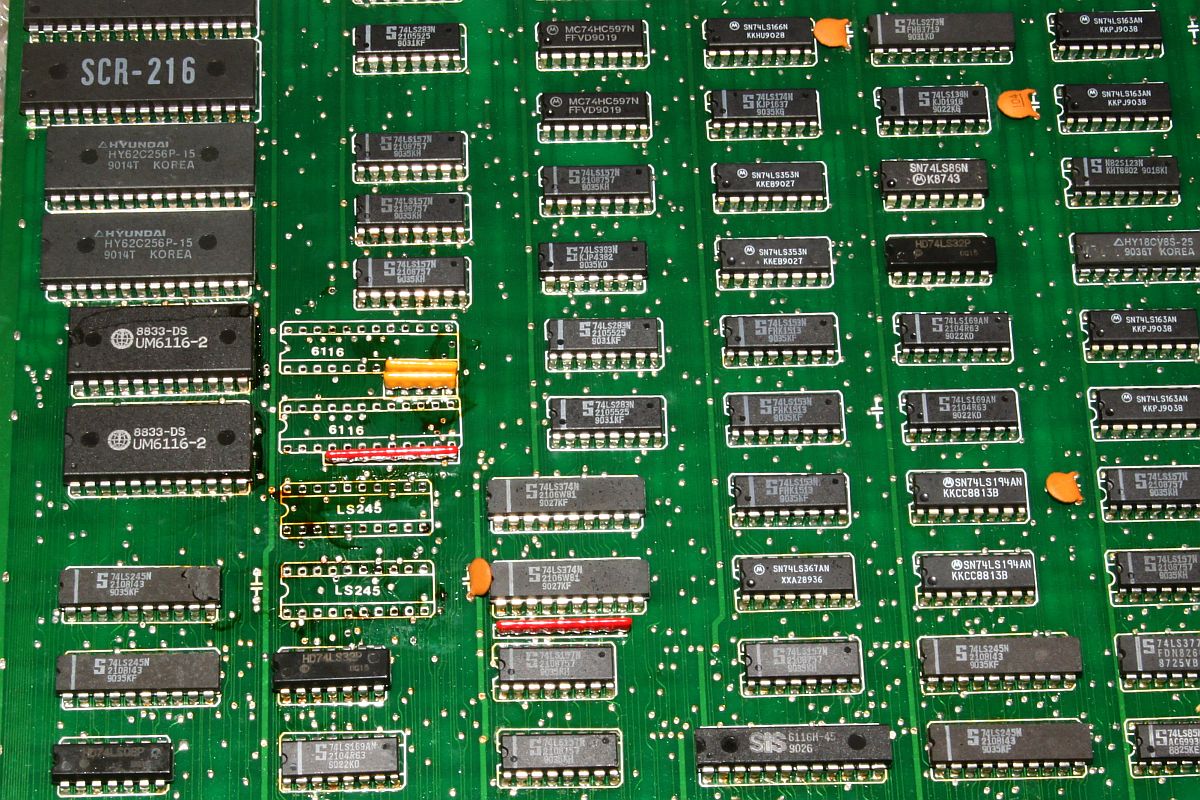

Video RAMs

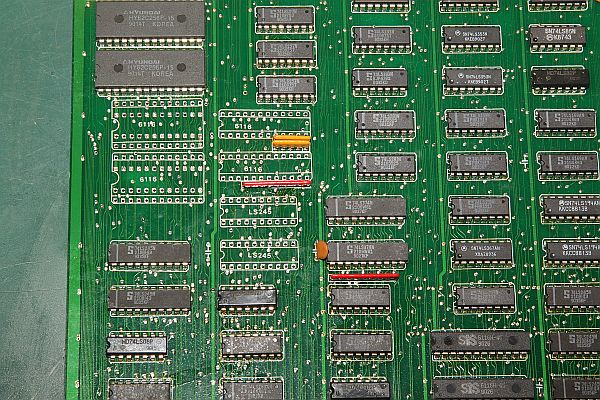

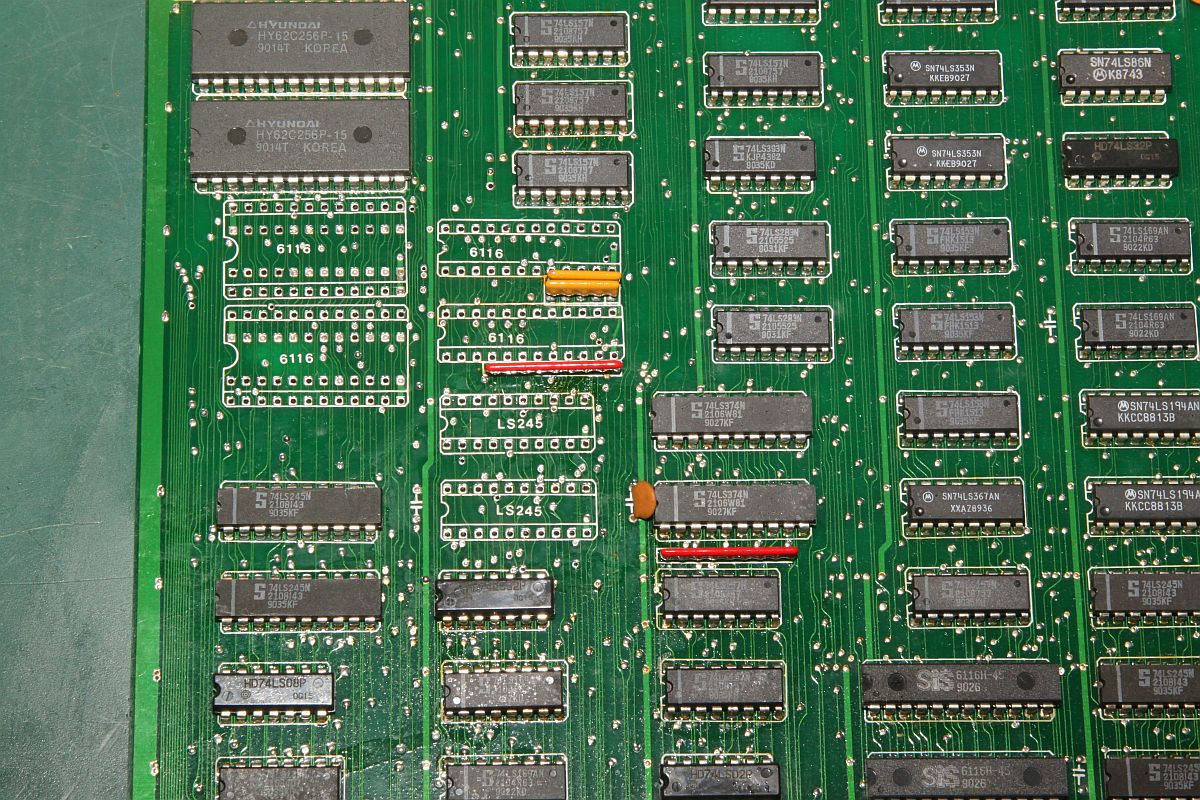

Object RAMs
