{Geldspieler Rückrüstung} "And Now for Something Completely Different!" LEDs sind wunderbare Leuchtmittel, wenn man den Datenblättern Glauben schenken darf. Geringer Stromverbrauch, nahezu ewige Lebensdauer, alles viel besser als die alte Glühlampentechnik...

So weit die Werbung.

Die Wirklichkeit sieht - wie so oft - etwas rauher aus: auch LEDs haben eine Verlustleistung, bei ihrer kleinen Bauform führt das zu recht hohen Temperaturen am Chip, vor allem bei unzureichendem Wärmemanagement. Die Folge ist oft, dass Chip oder Bonddraht reißen und aus der LED ein temperaturabhängiges Blinklicht wird. Die kalte LED funktioniert, dann wird sie angeschaltet, wird warm, geht aus, kühlt ab, geht wieder an... u.s.w.

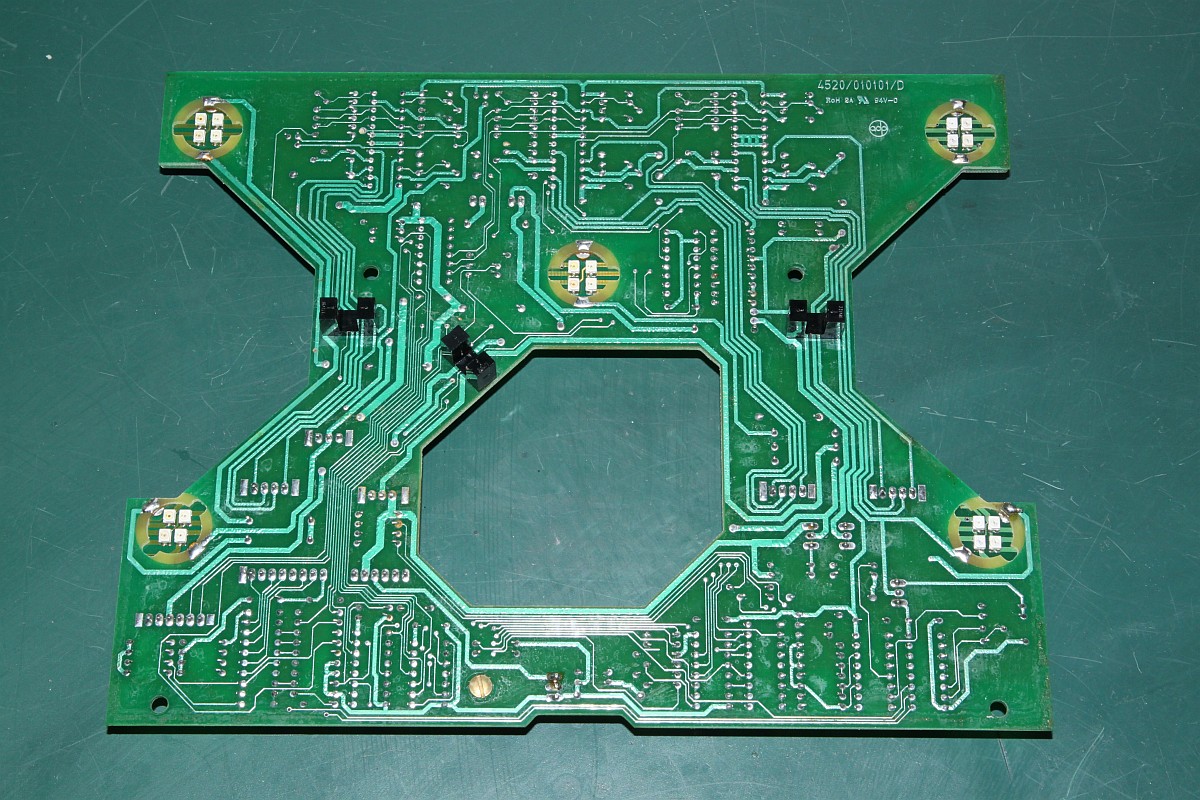

Lötseite

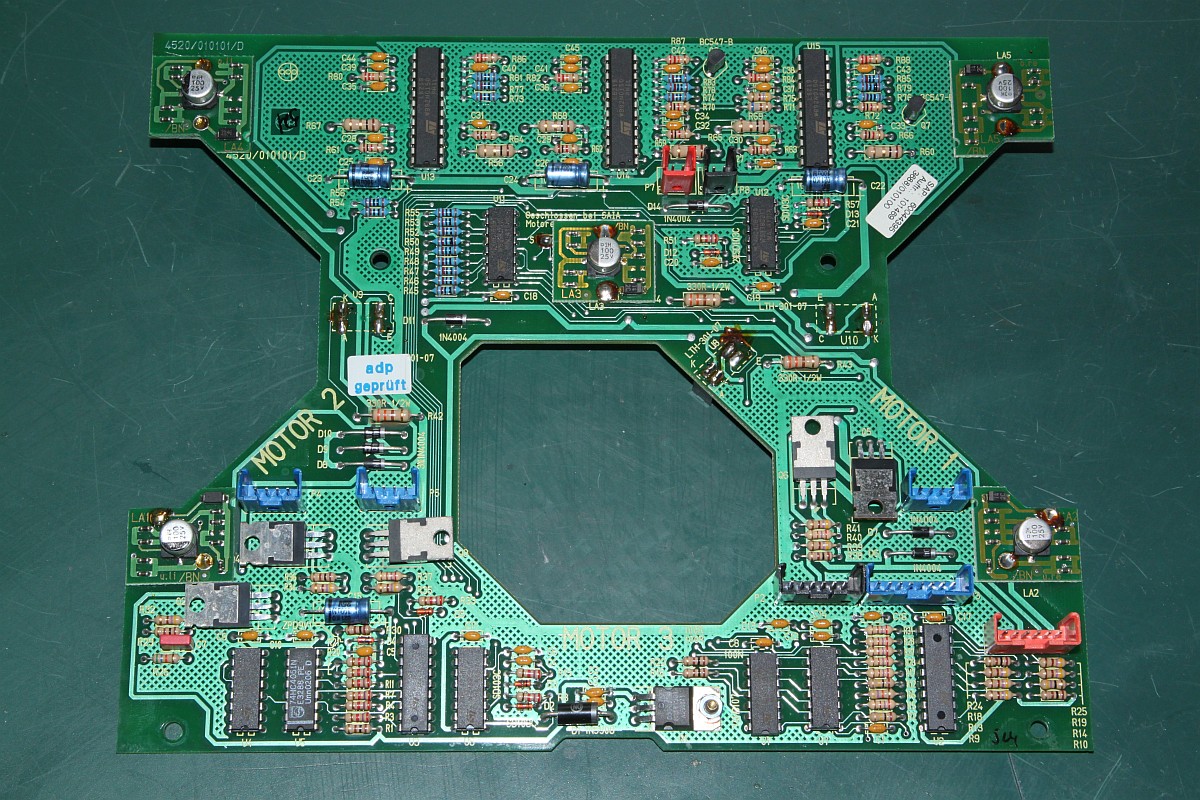

Bauteilseite


{Rückbau} Der Austausch der kleinen SMD-LEDs ist mühselig, die richtigen Typen sind nach Helligkeit und Farbklasse kaum zu identifizieren und daher nicht leicht zu bekommen. Es bleibt noch der einfache und zuverlässige Rückbau auf die ursprüngliche Glühlampenbeleuchtung... Dazu müssen die LED-Platinen sauber ausgelötet werden, die Mechanik und elektrische Kontaktierung für die Bajonettsockel ist ja auf der Grundplatine immer noch vorhanden!

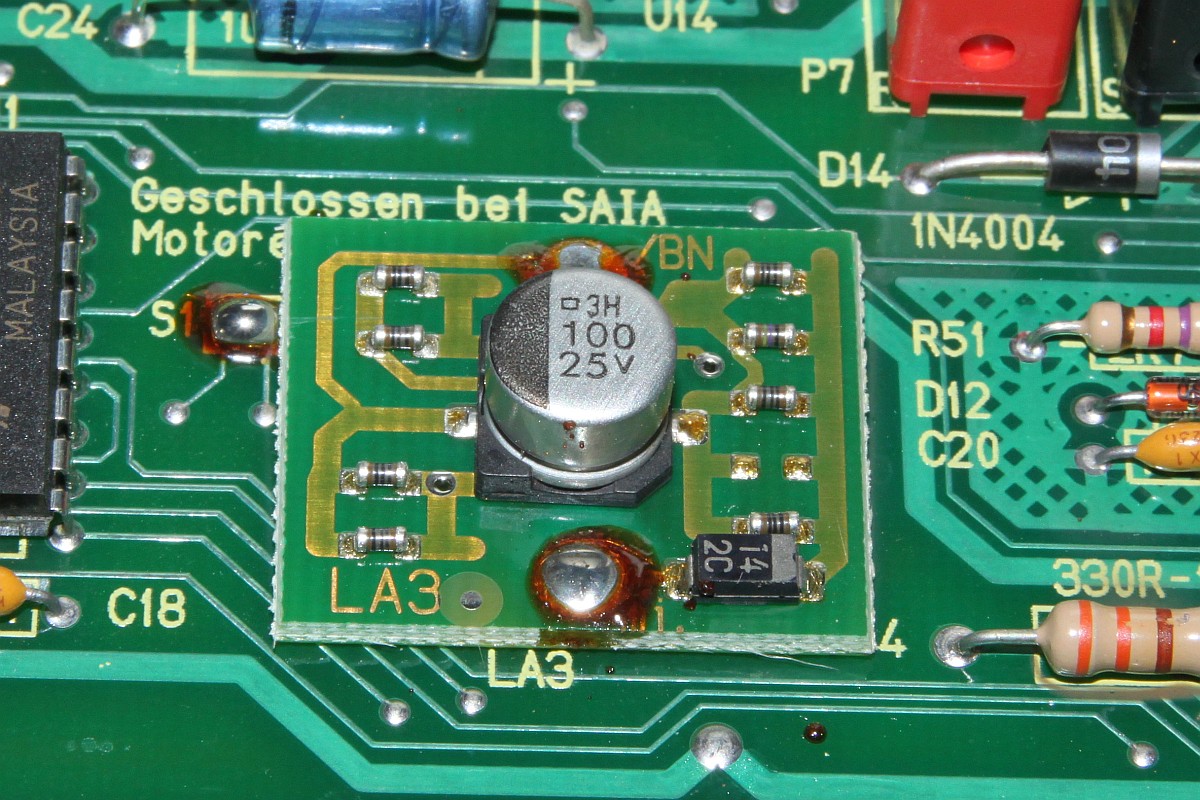

LED-Platine

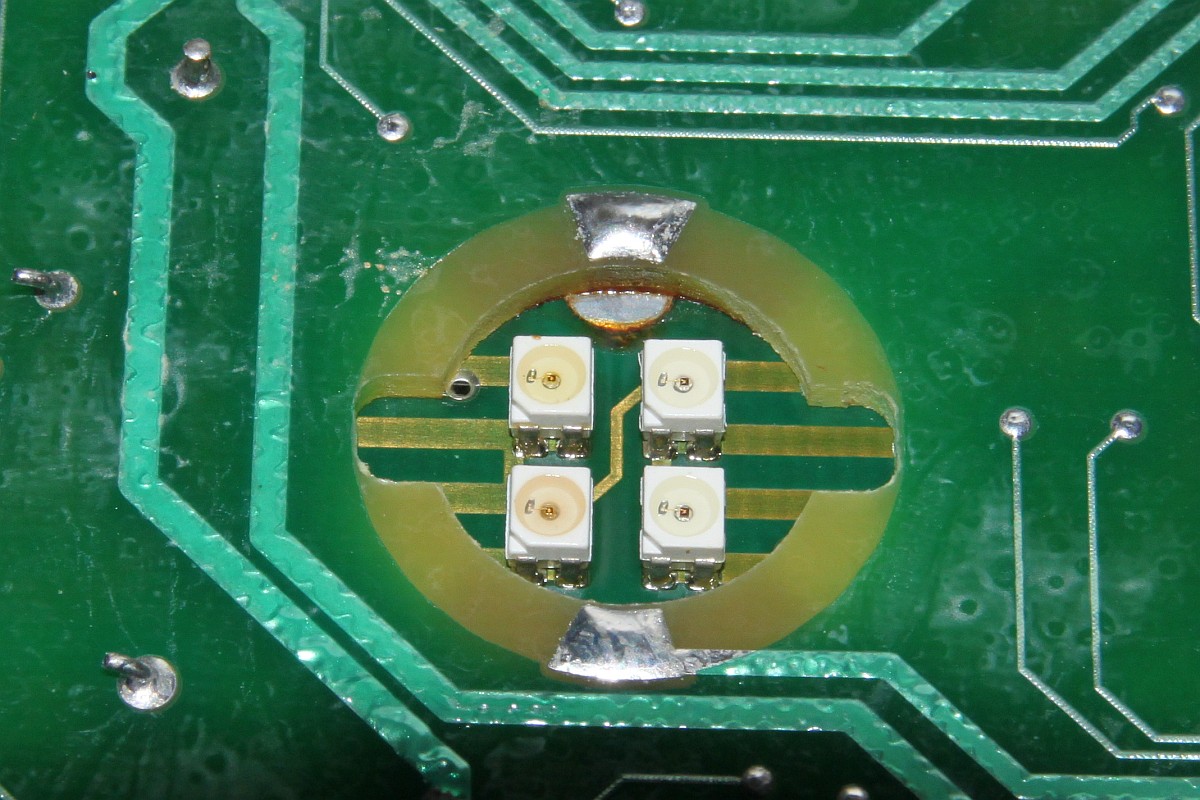

LED detailliert

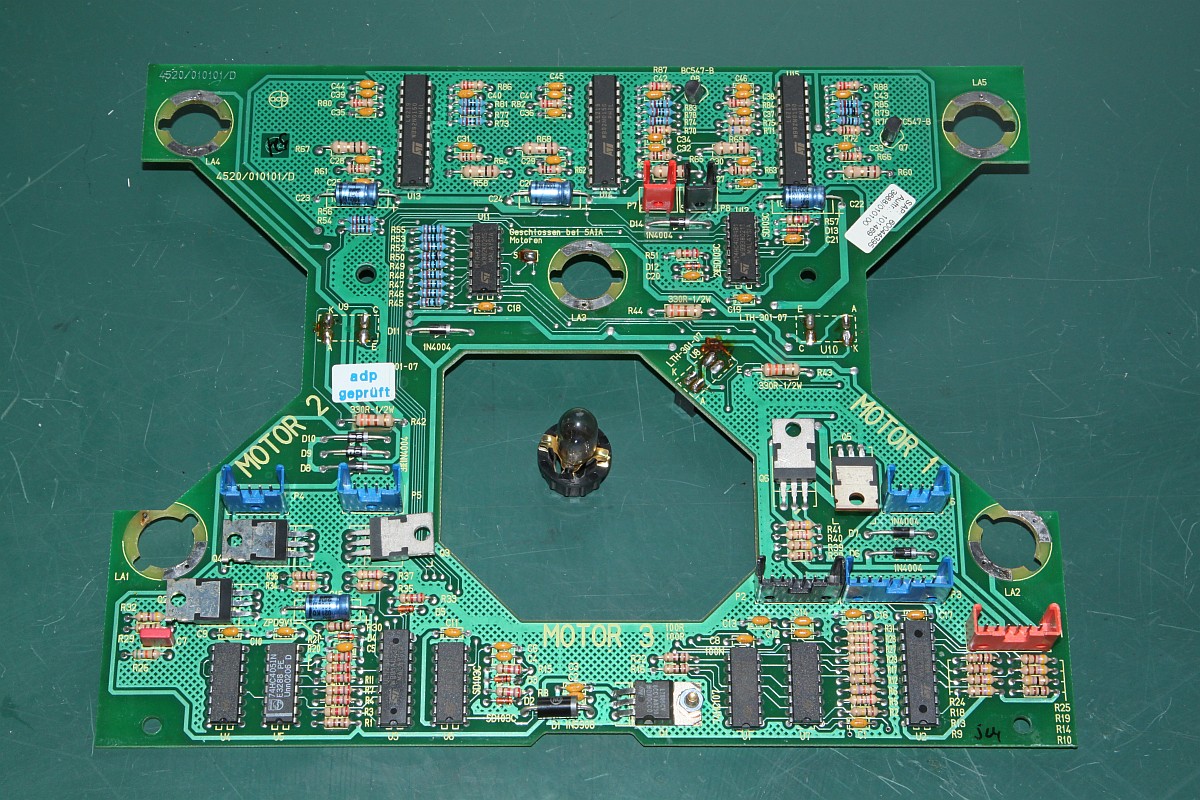

Sauber!

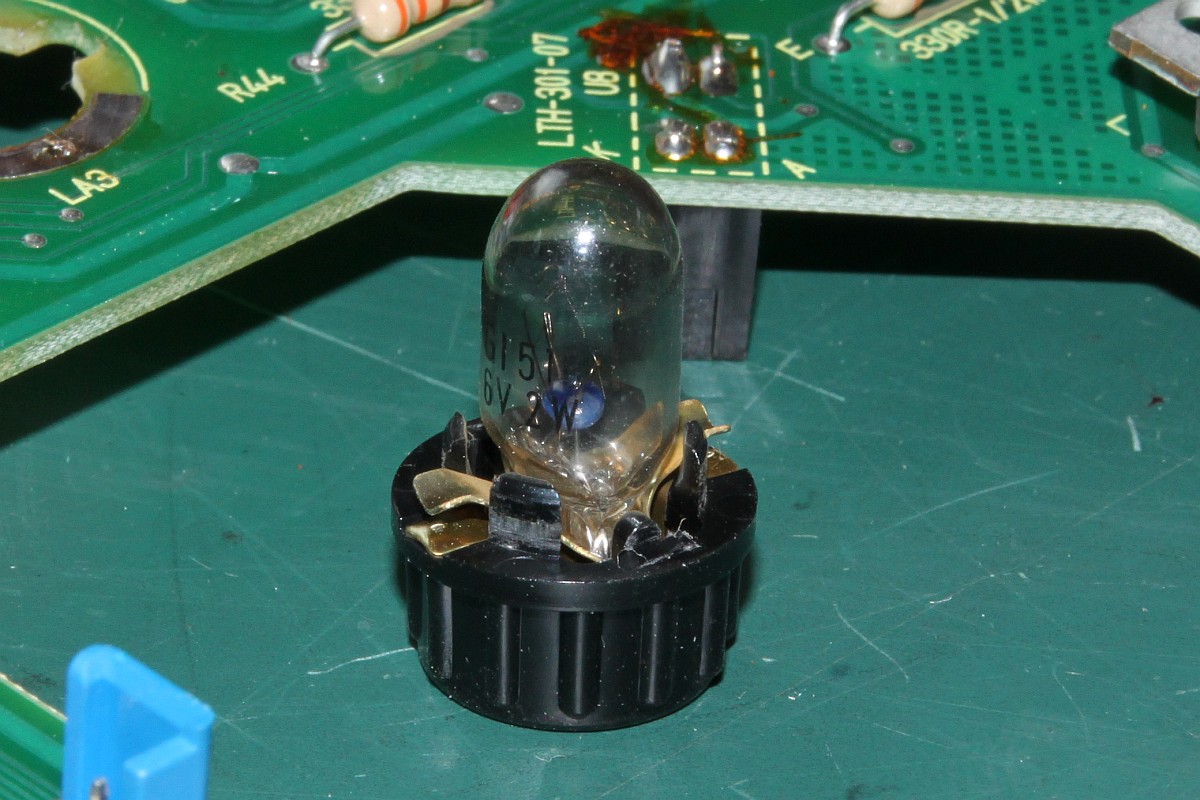

Lampe
