Mike McBike @ Home / Arcade Reps Teil 2 / Terra Cresta


{Fehlerbeschreibung} Symptome: kein Synchronimpuls, und damit das alle mal sehen und sich bei sich nicht wundern müssen: so sieht dann das Bild aus:

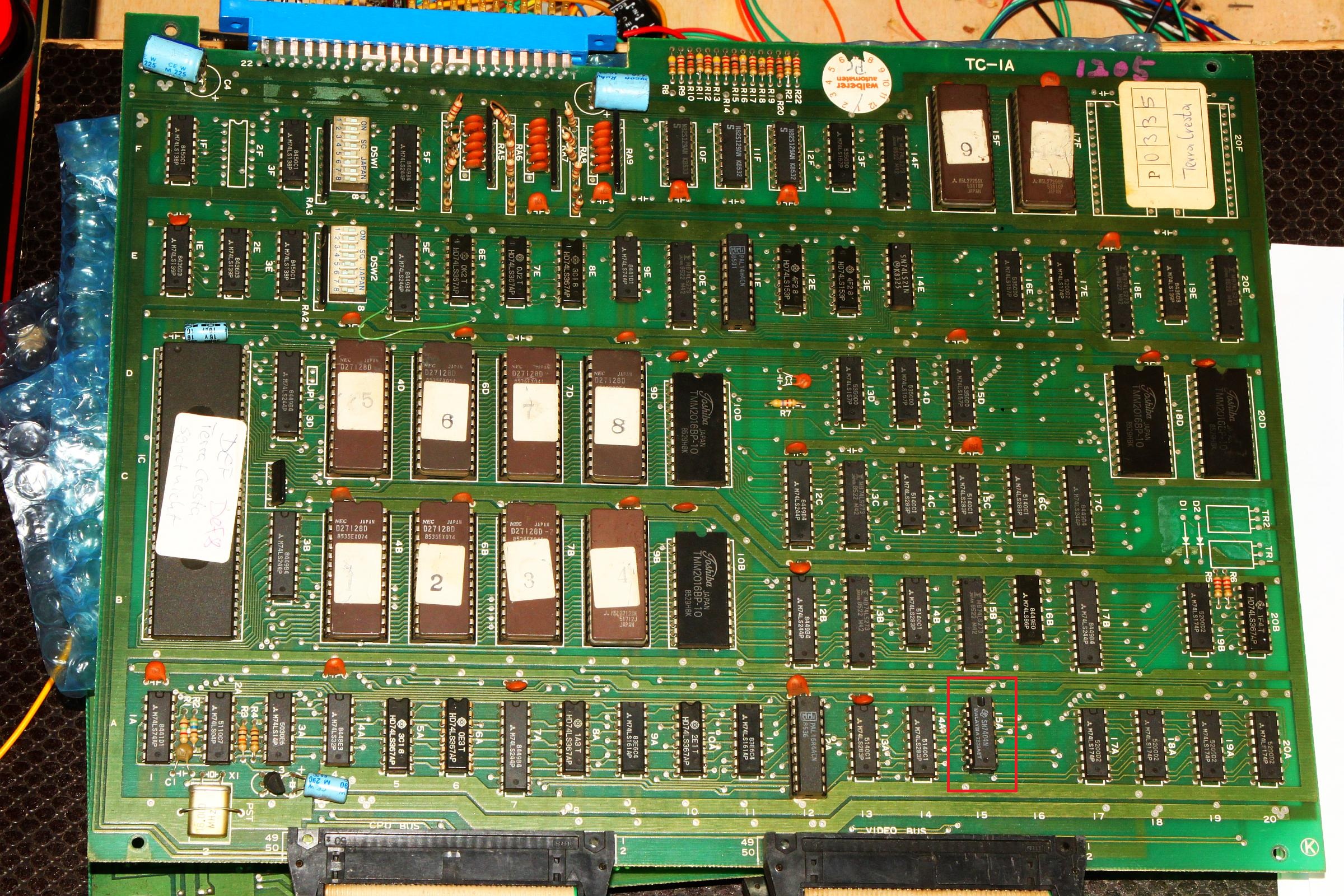

Der Patient...

Screenshot...

{Diagnose und Genesung} Oszi bestätigt: nix auf der Leitung. Der Durchgangsprüfer und meine nicht mehr ganz so scharfen Augen führen mich zu IC15A, ein 74LS04, welchen ich mal mit einem 7404 (was Besseres hab ich gerade nicht da...) in guter alter Huckepacktechnik unterstütze... Lustig dabei: das Ersatz-IC ist noch mal 7 Jahre älter als das defekte Original. Wenn das die PCB nicht aufwertet...

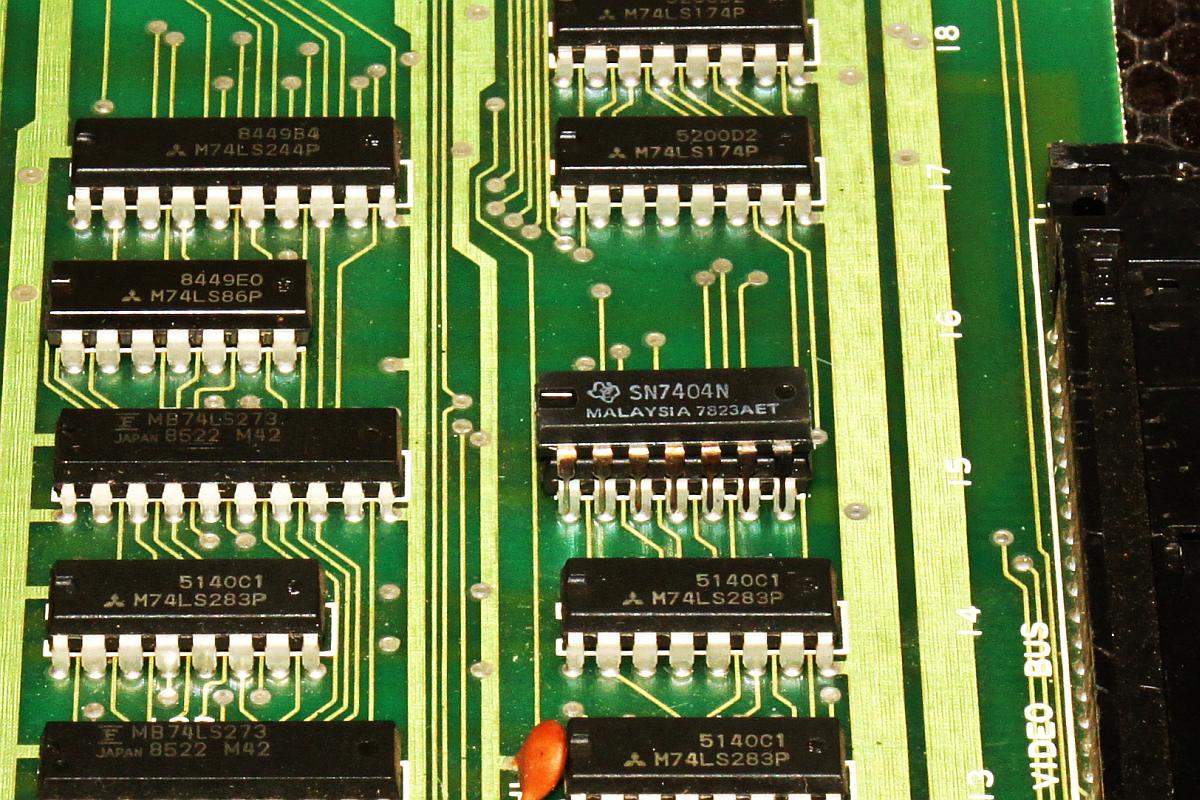

Huckepack...

Schon geht's wieder. Wenn doch nur alle Fehler so einfach zu finden wären...

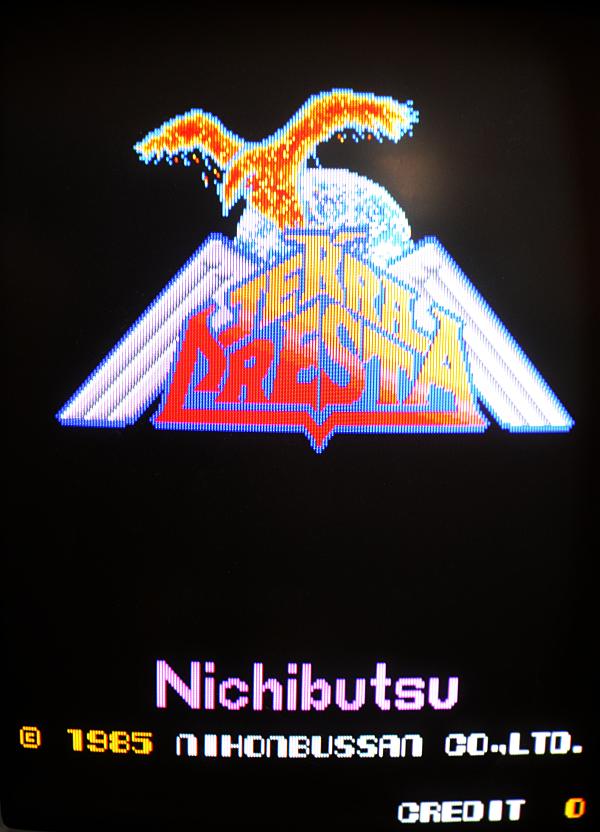

Screenshot...

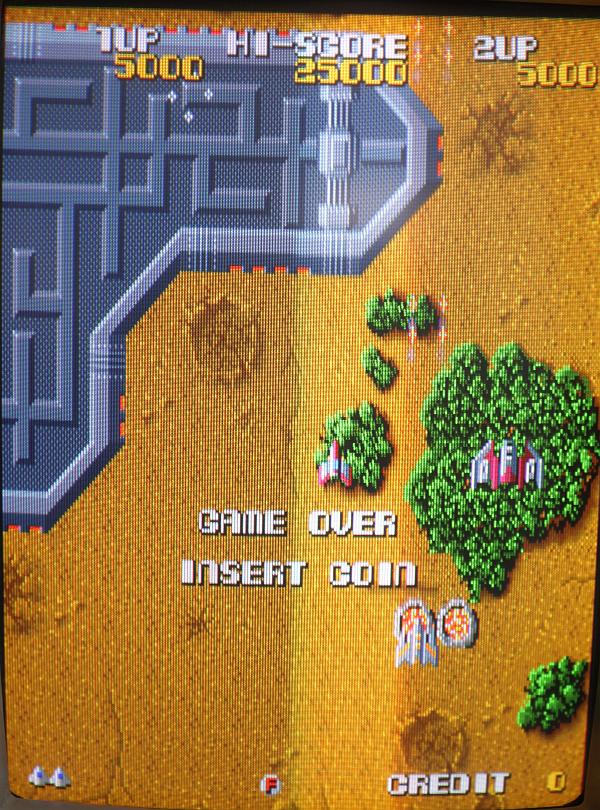

Screenshot...
