Mike McBike @ Home / Arcade Reps Teil 2 / Rastan Saga


{Fehlerbeschreibung} Rastan Saga ohne festes Bild, nur wilde Streifen. Das Spiel läuft, Sound geht, also scheint nicht so viel hin zu sein. Das Oszi deckt auf: kein Sync-Signal.

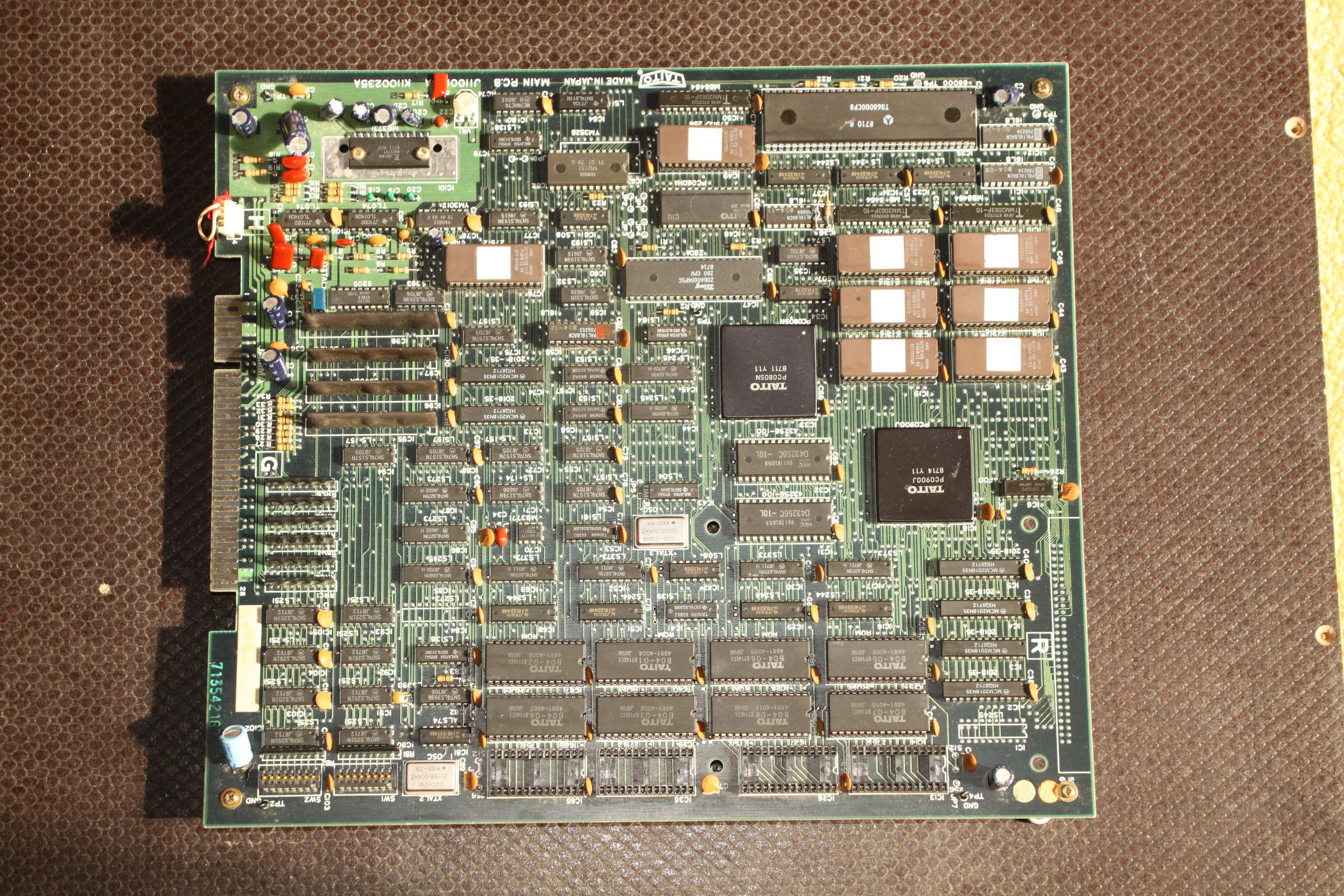

Rastan PCB


{Diagnose} Die Verfolgung des Sync-Signals endet mit dem Durchgangspieper an einem Pal... (Nachdem ich einige durchgebrannte Leiterbahnstücke gebrückt hatte, da war wohl ein kapitaler Kurzschluss am Werke...)

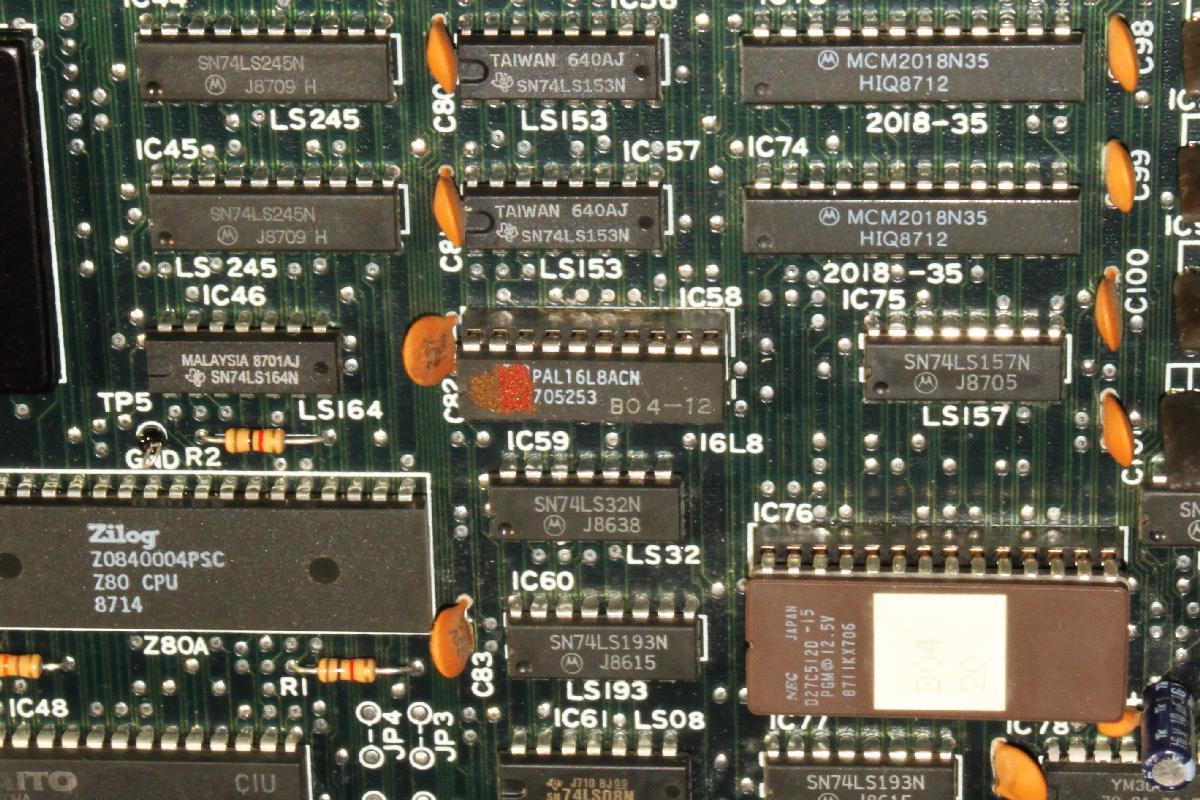

PAL IC58


{Reparatur} Nachdem ich festgestellt habe, dass das Sync-Signal direkt aus dem PAL 16L8 (IC58) mit der Nummer B04-12 kommt, war alles ganz leicht: Mit einem LS86 einfach einen Separate Sync to Composite Sync generator gebastelt und schon stand das Bild:

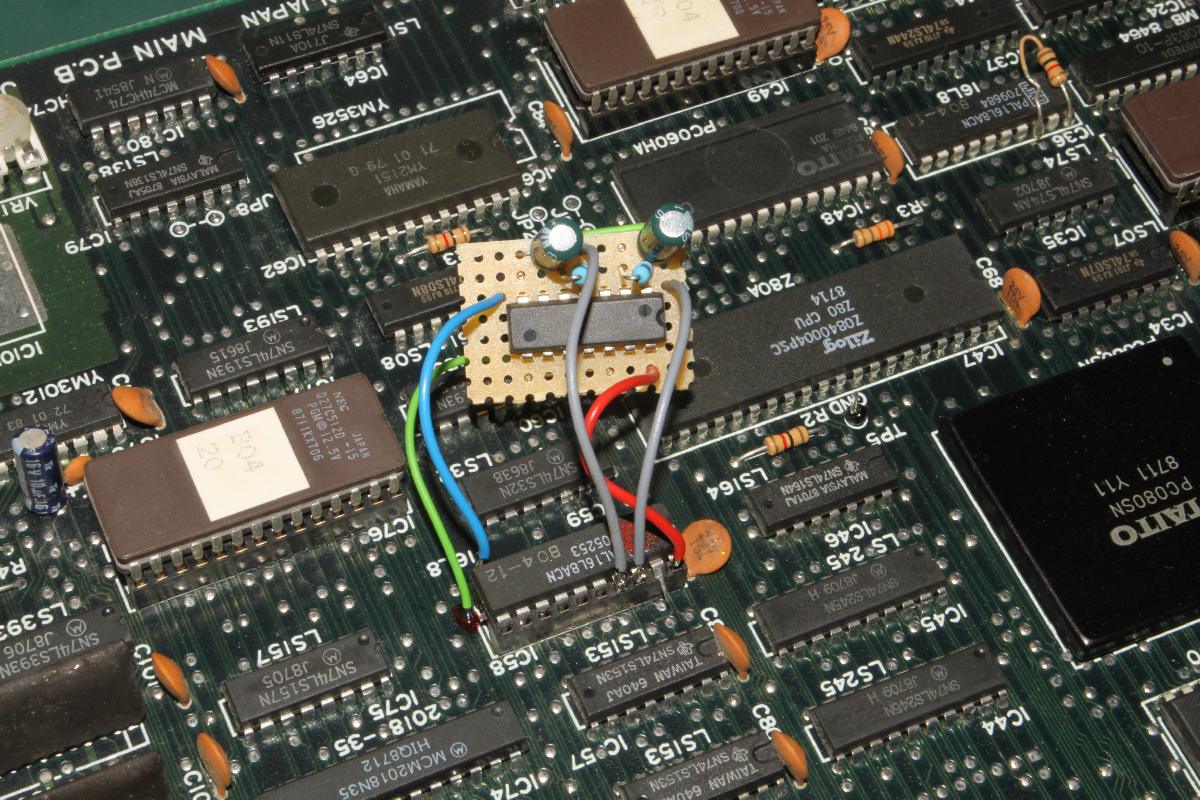

Sync Bastelei

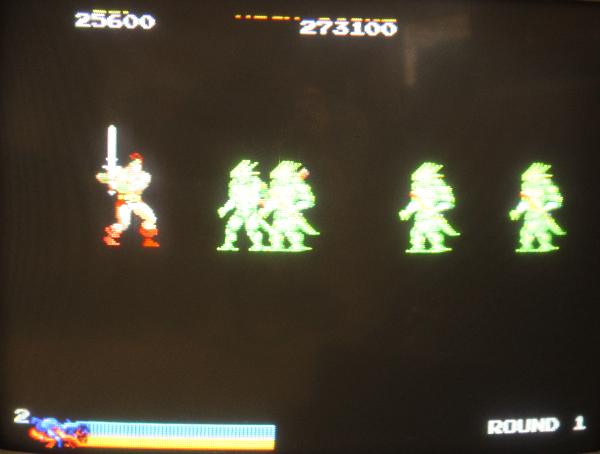

Screenshot

{Reparatur 2} Mist, keine Tiles... Die Hälfte des PAL ist tot. Die Steuersignale kamen also auch aus dem PAL... Gottseidank gibt es in den Weiten des Internets Seiten, die PAL-Dumps anbieten. Das ist toll. Und das Beste: mein Billigchinaeprommer kann die brennen, und: ich hatte noch einen Baustein vorrätig. Und: die Farben bei Rastan sind echt gruselig... Wobei mir hier scheint, dass das eine oder andere Farbbit nicht korrekt ist, aber das Spiel ist spielbar und sieht (fast) ganz gut aus.

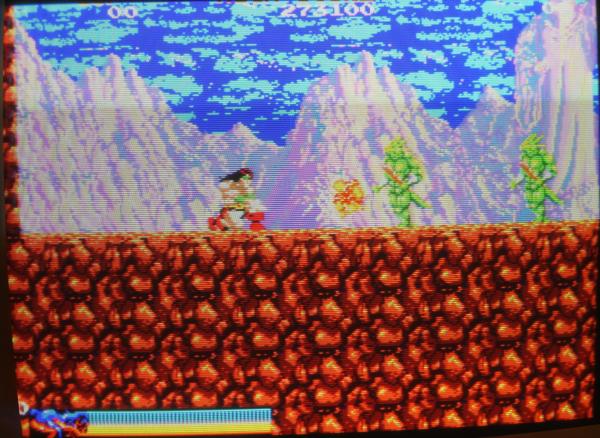

Screenshot

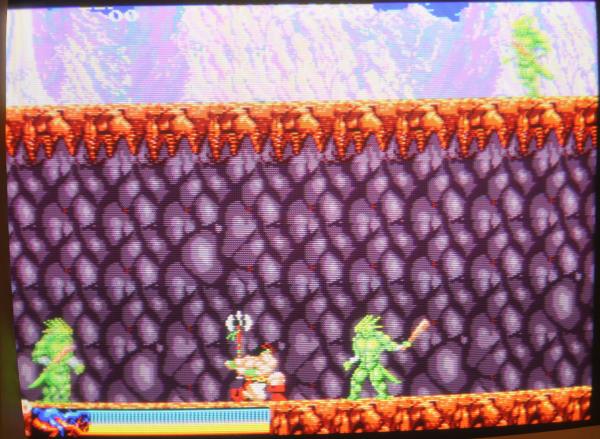

Screenshot
