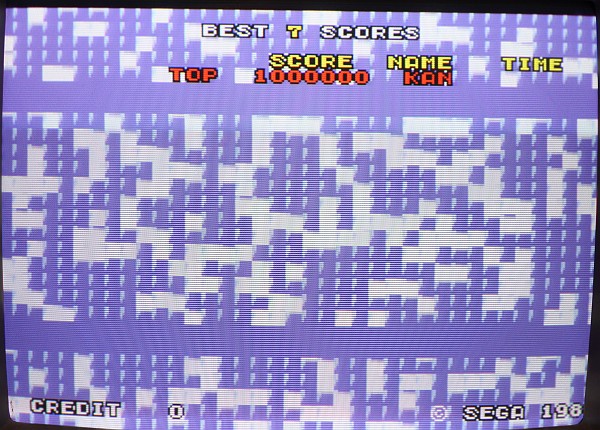

{Fehlerbeschreibung} massive Grafikfehler bei einer Hangon-Platine; erschwerend kommt hinzu, dass Hang On den fast ultimativen Schwierigkeitsgrad bei PCB-Reparaturen darstellt: sie ist extrem Stromhungrig, somit braucht man ein gutes und starkes Netzteil, sie hat viele einzelne Pfostensteckverbinder, was mann durch viele einzelne angelötete Kabel umgehen kann und es handelt sich um ein Moster von 4 einzelnen Platinen, die zu jeweils zwei Sandwiches zusammengeschraubt sind. Also gefühlte 10m² Platinenfläche, die auf irgendeinem Tisch Platz finden will...

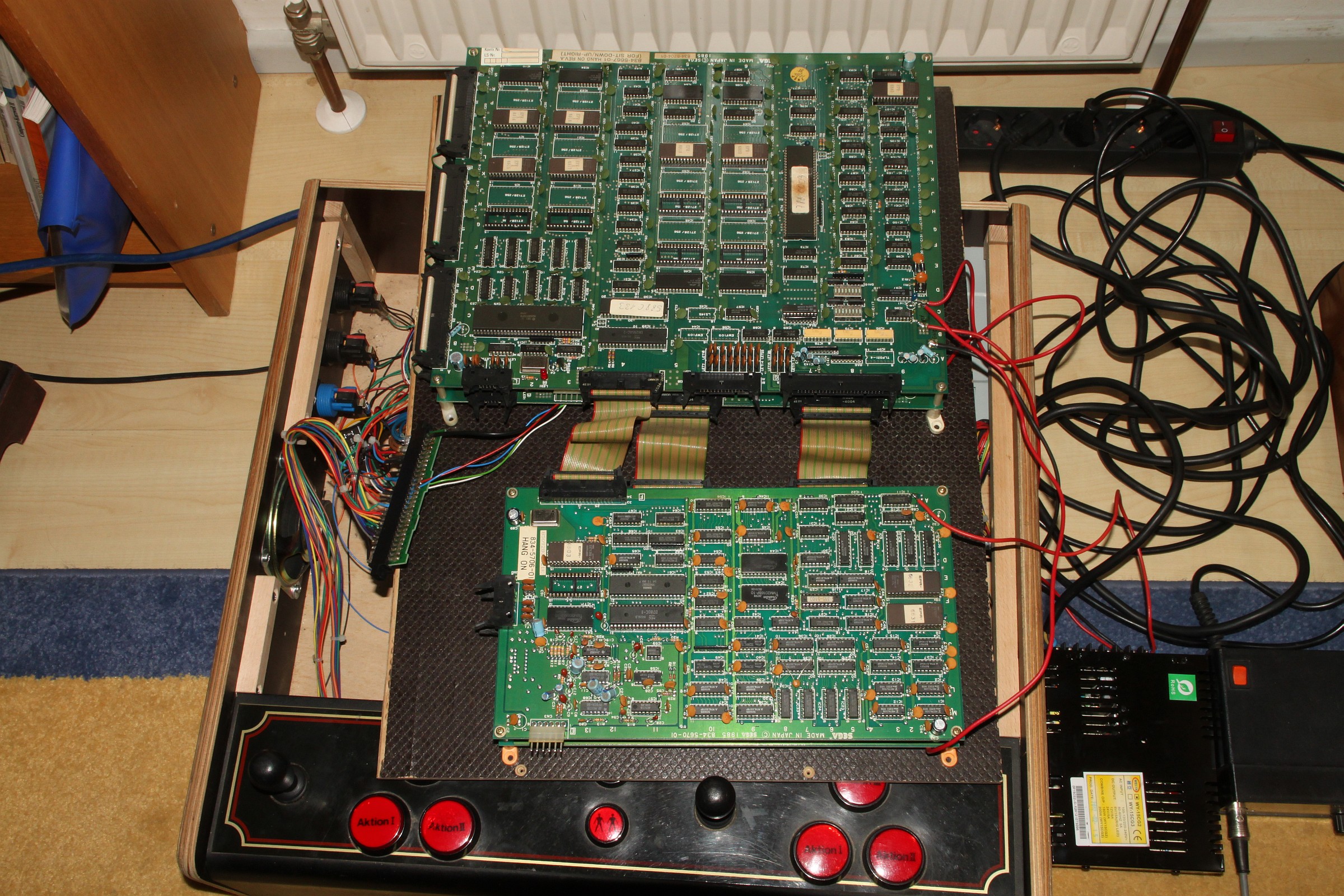

Aufbau

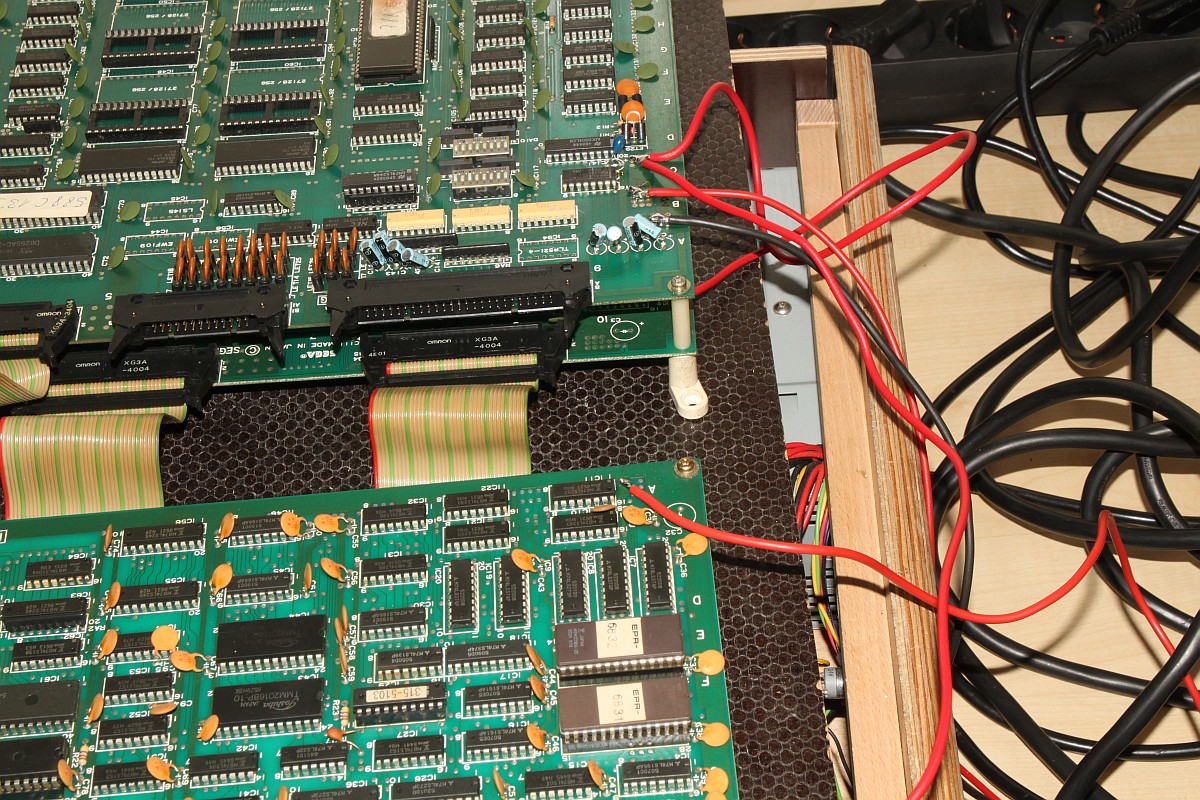

Verkabelung

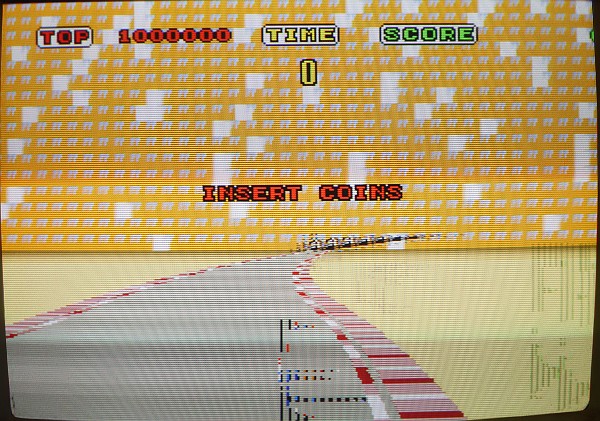

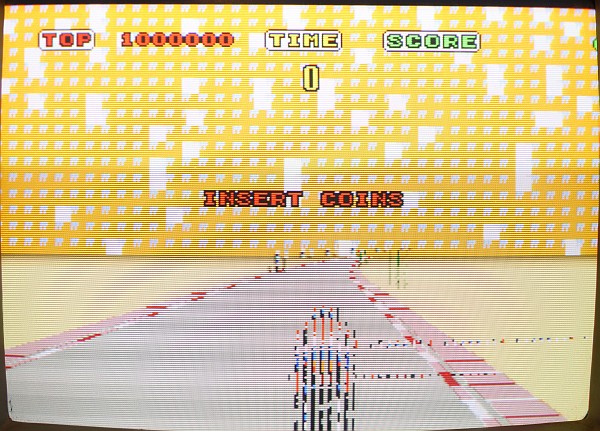

{Diagnose} Selbst die RGB und Sync-Signale musste ich mit Einzellitzen an meine Jamma-Verkabelung pfriemeln. Dann ergab sich folgendes Bild:

Screenshot

Screenshot

Screenshot

Screenshot
